Презентация, доклад по теме Расчет электрических цепей при последовательном, параллельном и смешанном соединении потребителей

и потребители (нагреватели, осветительные приборы, реле, двигатели и др.).











Схемы включения ламп и их схемы замещения

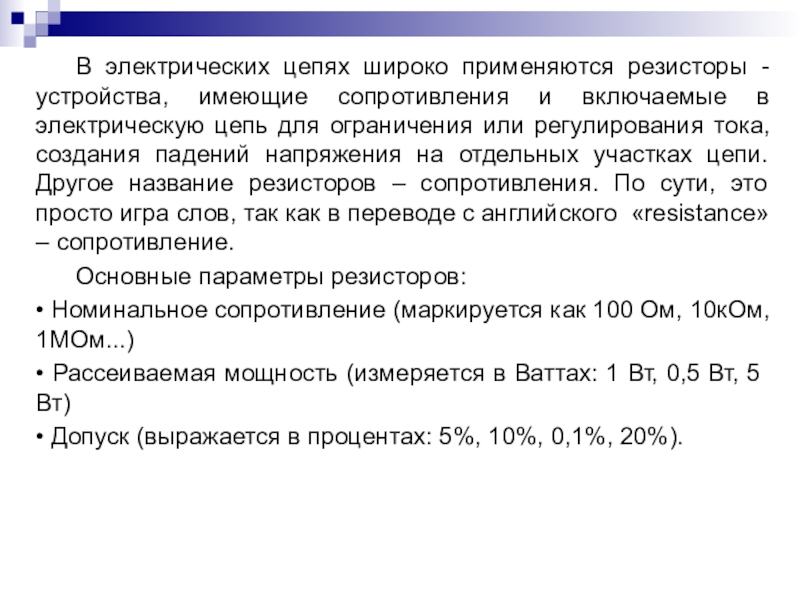

включаемые в электрическую цепь для ограничения или регулирования тока, создания падений напряжения на отдельных участках цепи. Другое название резисторов – сопротивления. По сути, это просто игра слов, так как в переводе с английского «resistance» – сопротивление.
Основные параметры резисторов:
• Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм...)

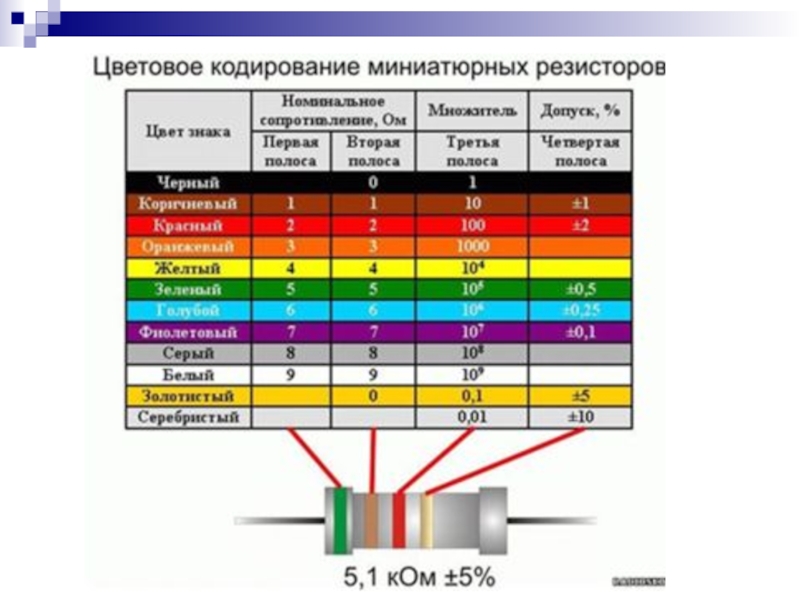

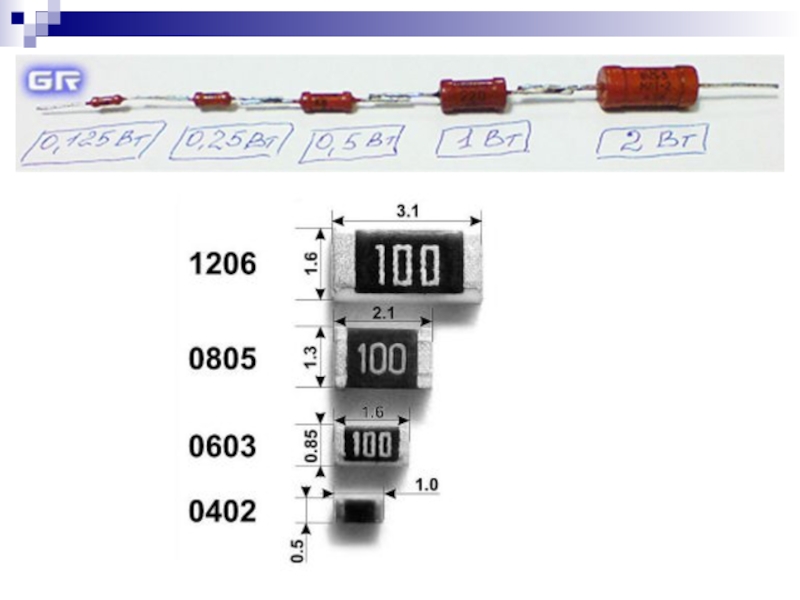

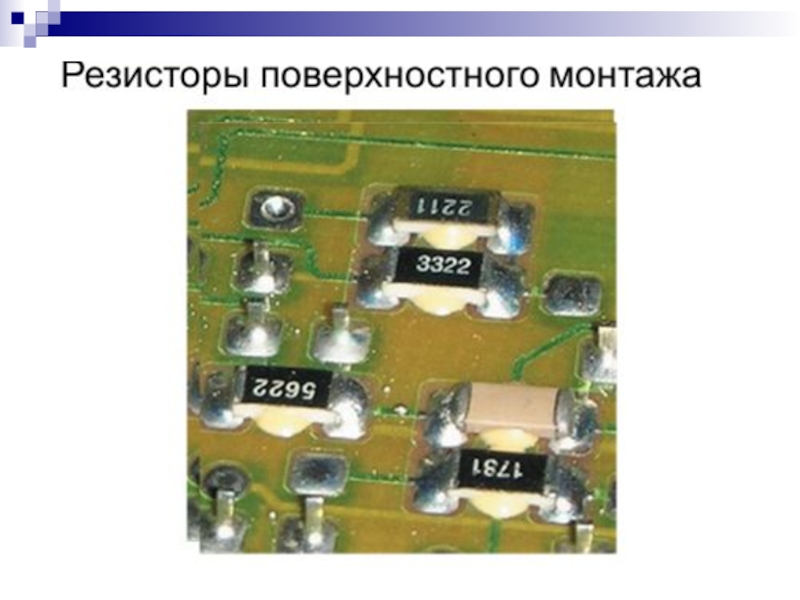

• Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт)
• Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

ГОСТ 2.728-74. В соответствии с ним, постоянные резисторы обозначаются следующим образом:

мощность обозначается наклонной, вертикальной или горизонтальной чертой. За рубежом резистор обозначают не прямоугольником, а ломаной линией. Рядом с условным обозначением указывается тип элемента (R) и порядковый номер (R1). Здесь же указан номинал сопротивления в Омах, если написана только цифра, или, к примеру, так 10 к. Это резистор на 10 килоОм (10кОм - 10 000 Ом).

всех проводниках одинакова: I = I1 = I2 = I3.
На сопротивлении каждого из потребителей падает напряжение, определяемое величиной тока и сопротивления (по закону Ома для участка цепи:
U1=IR1; U2 = IR2; U3 = IR3. U = IR.

в соответствии со вторым законом Кирхгофа
U= U1 + U2 + U3, следовательно IR = IR1+ IR2 + IR3
Поскольку ток в такой цепи является общим для всех потребителей, то, разделив последнее выражение на силу тока I, получим
R = R1 + R2 + R3.
Общее сопротивление всей цепи R при последовательном включении потребителей равно сумме сопротивлений отдельных потребителей.
Умножив полученное выражение на I2, будем иметь
I2R = I2R1+ I2R2 + I2R3 или Рэц = Р1+Р2+Р3
Потребляемая ЭЦ мощность равна сумме мощностей, потребляемых каждым элементом цепи. Отдаваемая источником мощность равна мощности, потребляемой всей цепью.

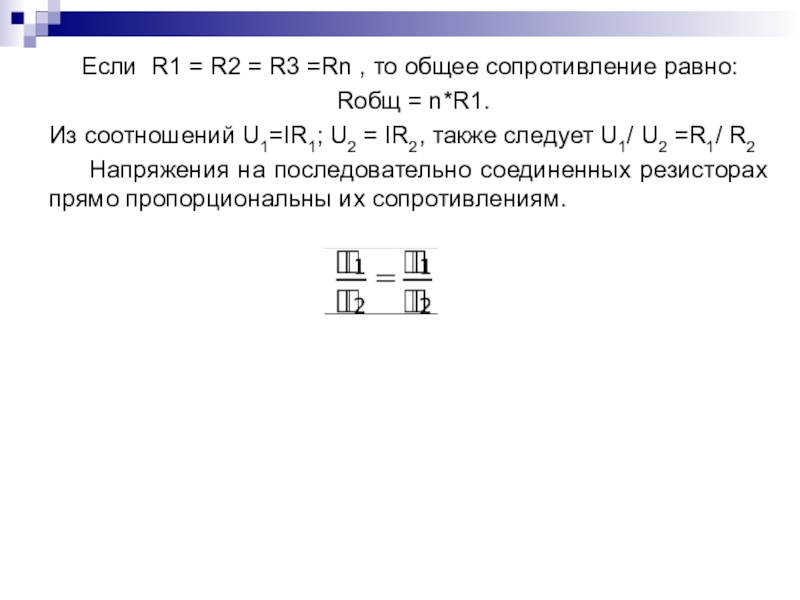

равно:
Rобщ = n*R1.
Из соотношений U1=IR1; U2 = IR2, также следует U1/ U2 =R1/ R2
Напряжения на последовательно соединенных резисторах прямо пропорциональны их сопротивлениям.

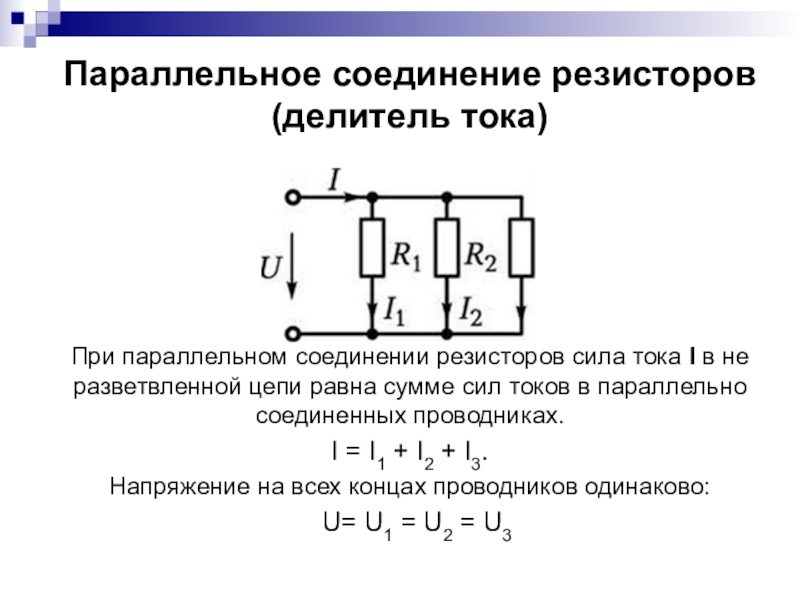

в не разветвленной цепи равна сумме сил токов в параллельно соединенных проводниках.
I = I1 + I2 + I3.
Напряжение на всех концах проводников одинаково:
U= U1 = U2 = U3

соответствии с законом Ома






откуда разделив на U:



При параллельном соединении резисторов складываются величины, обратные сопротивлению

,
то общее сопротивление равно:

Если параллельно соединены два резистора с одинаковым сопротивлением, то общее сопротивление этих резисторов будет ровно в два раза меньше, чем сопротивление каждого из резисторов, входящих в эту цепочку.

При параллельном соединении резисторов их общее сопротивление будет меньше наименьшего из сопротивлений.

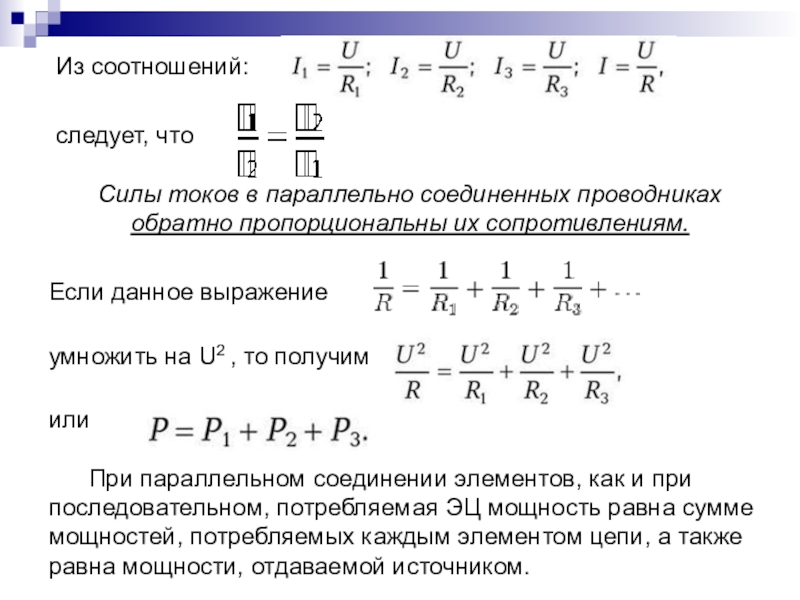

обратно пропорциональны их сопротивлениям.

Если данное выражение

умножить на U2 , то получим

или

При параллельном соединении элементов, как и при последовательном, потребляемая ЭЦ мощность равна сумме мощностей, потребляемых каждым элементом цепи, а также равна мощности, отдаваемой источником.

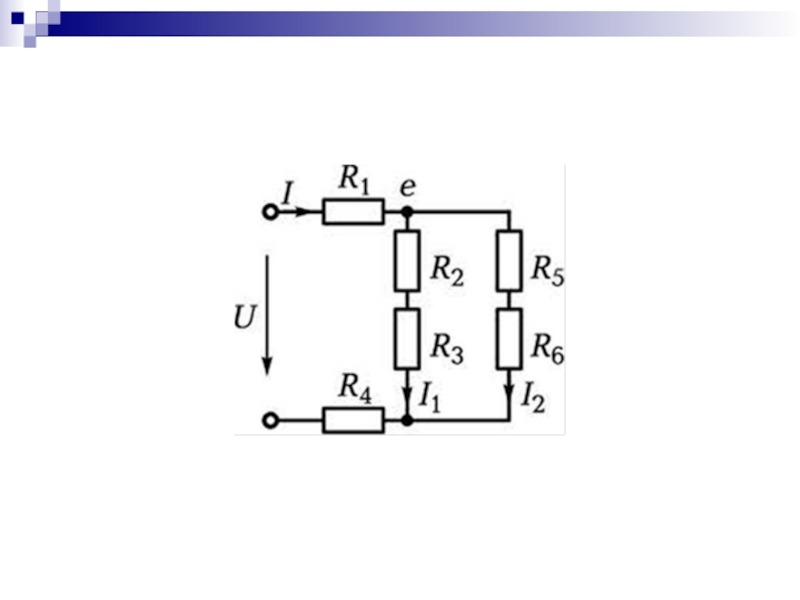

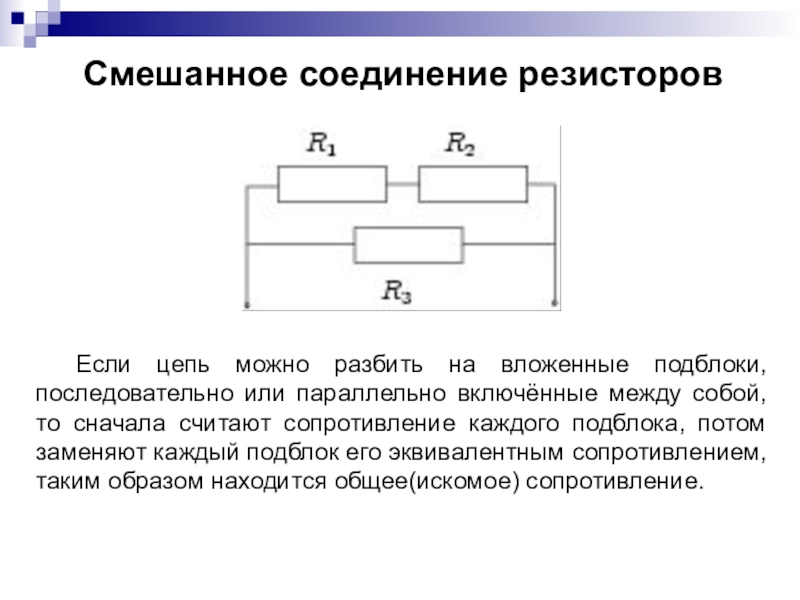

параллельно включённые между собой, то сначала считают сопротивление каждого подблока, потом заменяют каждый подблок его эквивалентным сопротивлением, таким образом находится общее(искомое) сопротивление.

и групповым.

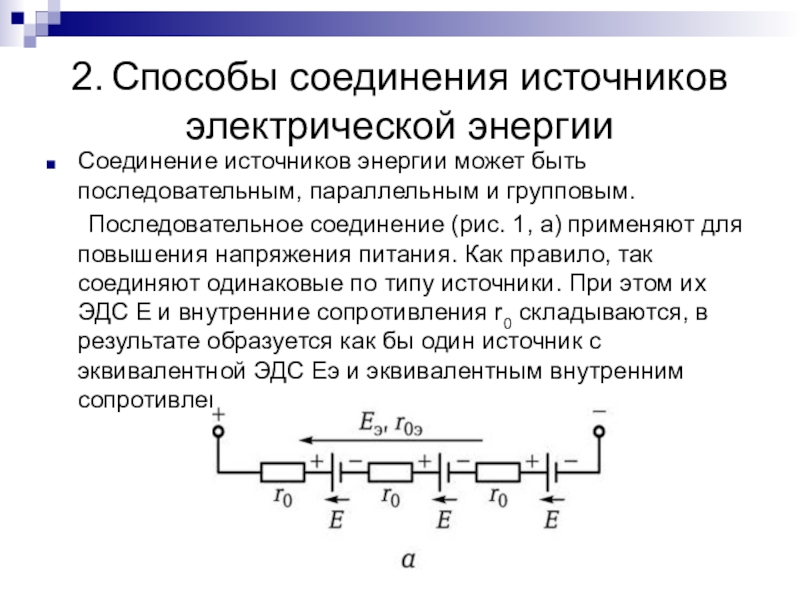

Последовательное соединение (рис. 1, а) применяют для повышения напряжения питания. Как правило, так соединяют одинаковые по типу источники. При этом их ЭДС Е и внутренние сопротивления r0 складываются, в результате образуется как бы один источник с эквивалентной ЭДС Еэ и эквивалентным внутренним сопротивлением r0э

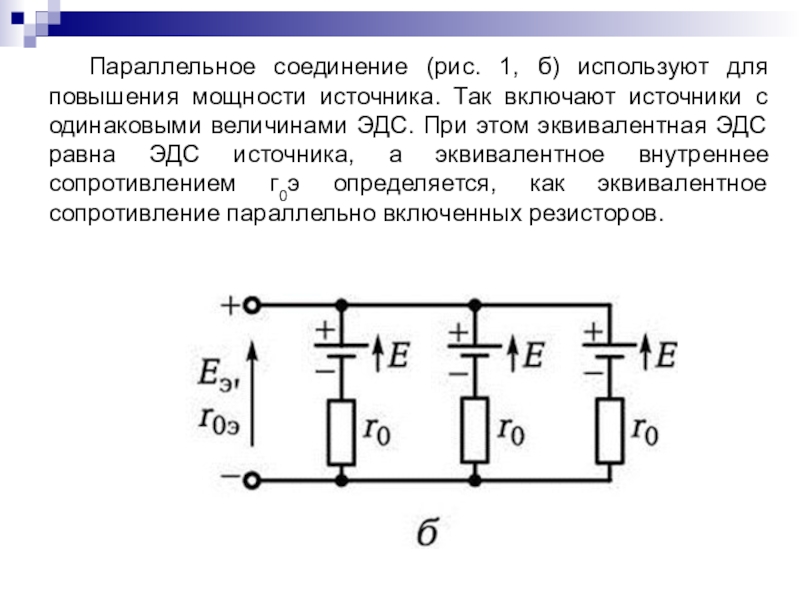

включают источники с одинаковыми величинами ЭДС. При этом эквивалентная ЭДС равна ЭДС источника, а эквивалентное внутреннее сопротивлением г0э определяется, как эквивалентное сопротивление параллельно включенных резисторов.

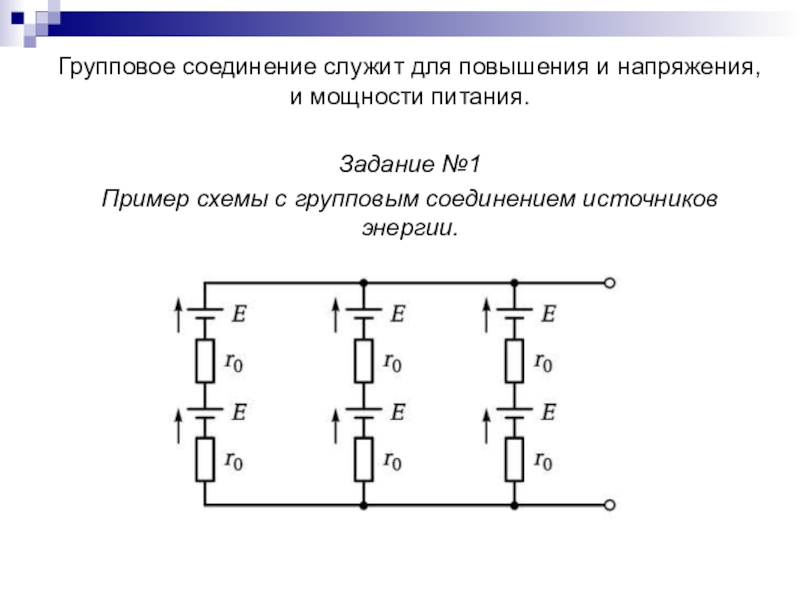

схему с групповым соединением источников энергии.

схемы с групповым соединением источников энергии.
