Презентация, доклад на тему Урок+презентация по физике Паровая турбина

по которым их можно рассчитать.

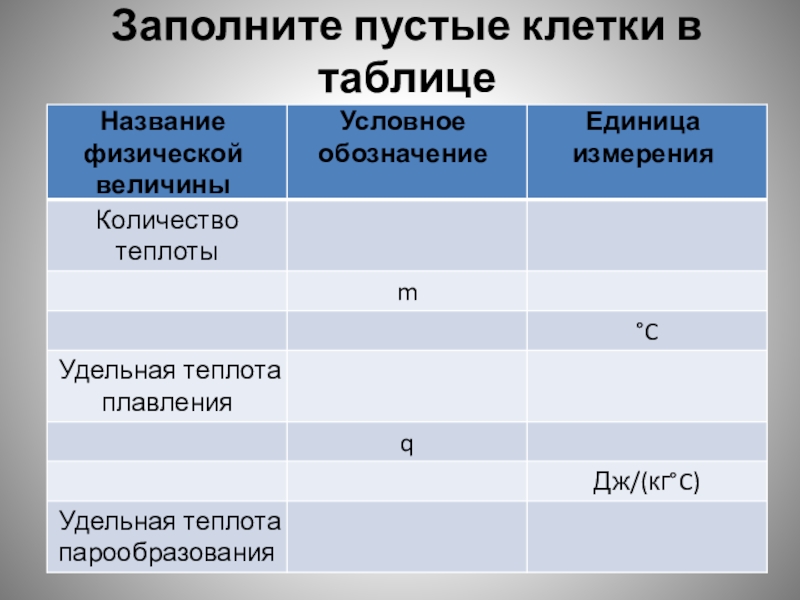

Количество теплоты Формула
А) количество теплоты, 1) Q=Lm
выделяемое при конденсации 2) Q=qm
пара 3) Q=cmΔt
Б) количество теплоты, 4) Q=λm
поглощаемое при плавлении
вещества
В) количество теплоты,
выделяемое при сгорании
топлива
Г) количество теплоты,
поглощаемое при нагревании
вещества
Ответ:

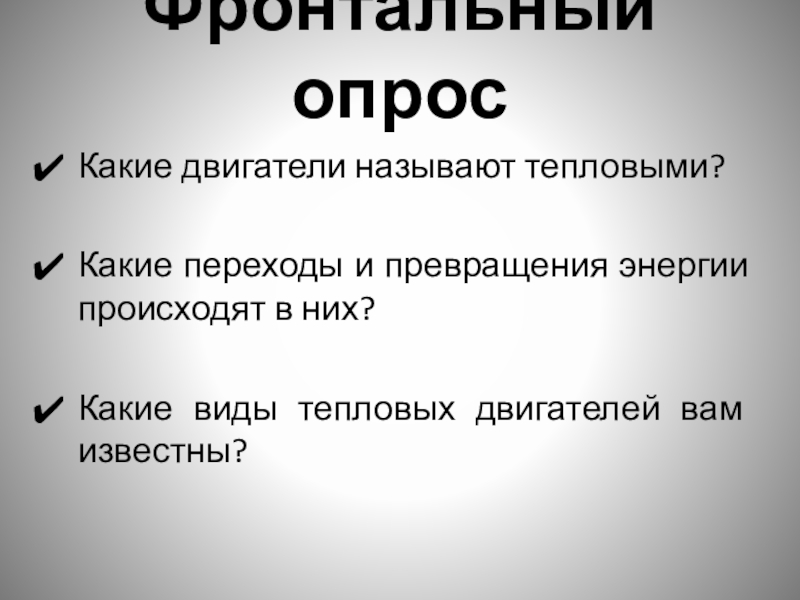

них?

Какие виды тепловых двигателей вам известны?

в котором топливо сгорает внутри самого двигателя.

1. впускной клапан.
2. выпускной клапан.
3. поршень.
4. шатун.
5. коленчатый вал.
6. свеча.

1 такт: всасывание горючей смеси;
2 такт: сжатие горючей смеси;
3 такт: воспламенение, горение топливной смеси и расширение продуктов горения – рабочий ход;
4 такт: выпуск отработанных газов.

Уcтанавливают на автомобилях, тракторах, тепловозах, самолетах, теплоходах, речных и морских судах.

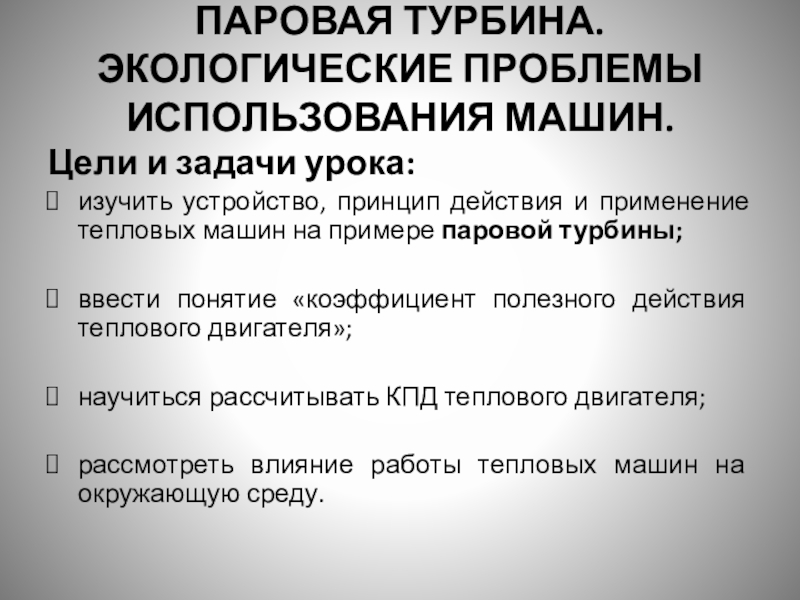

и применение тепловых машин на примере паровой турбины;

ввести понятие «коэффициент полезного действия теплового двигателя»;

научиться рассчитывать КПД теплового двигателя;

рассмотреть влияние работы тепловых машин на окружающую среду.

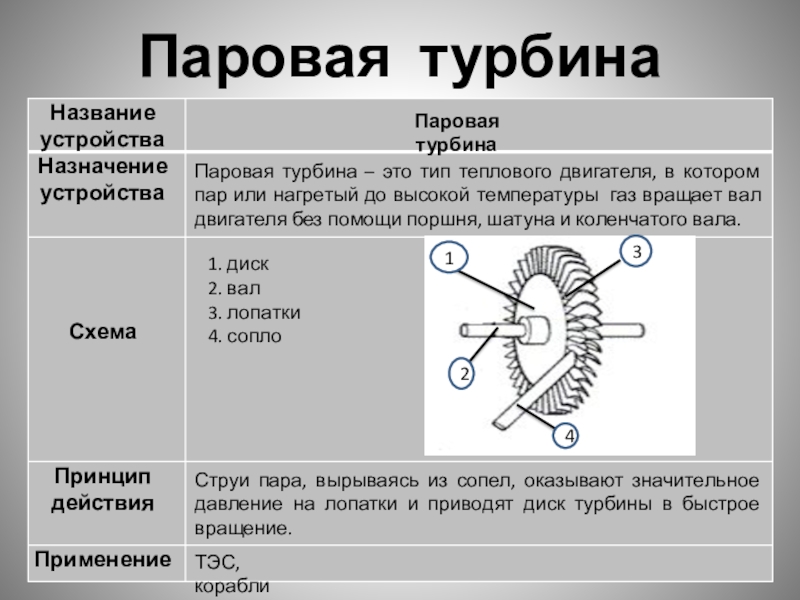

пар или нагретый до высокой температуры газ вращает вал двигателя без помощи поршня, шатуна и коленчатого вала.

1. диск
2. вал
3. лопатки
4. сопло

Струи пара, вырываясь из сопел, оказывают значительное давление на лопатки и приводят диск турбины в быстрое вращение.

ТЭС, корабли

физическая величина, равная отношению полезной работы двигателя к энергии, полученной от нагревателя.
2.




η –- полезная работа двигателя
Q1 – коКПД, А личество теплоты, полученное от нагревателя
Q2 - количество теплоты, отданное холодильнику
[ɳ]=[Дж] ̸ [Дж]ˑ%=% ɳ<1!

СО и СО2 в атмосфере, что приводит к образованию парникового эффекта;
сбрасываемый в водоёмы отработанный пар приводит к их тепловому загрязнению;
содержание О2 в воде уменьшается.

При сжигании топлива:
атмосфера загрязняется азотными, серными соединениями;
образуются твёрдые частицы пыли и сажи, золоотвалы;
загрязняются почвенные воды;
выпадают кислотные осадки.

израсходовал 14 кг бензина. Определите КПД двигателя.

Дано:
t= 1ч = 3600с
m = 14 кг
N = 36 кВт = 36000Вт
q= 4,6ˑ10⁷ Дж/кг
ɳ - ?
Ответ: ɳ= 20%.

Решение.
1) ɳ=Aᵨ/Q₁, где
2) Aᵨ= Nt
3) Q₁ = qm
4) ɳ= Nt / qm
ɳ= 36000Вт * 3600с / (4,6ˑ10⁷ Дж/кг*
*14 кг) = 0,2 = 20%

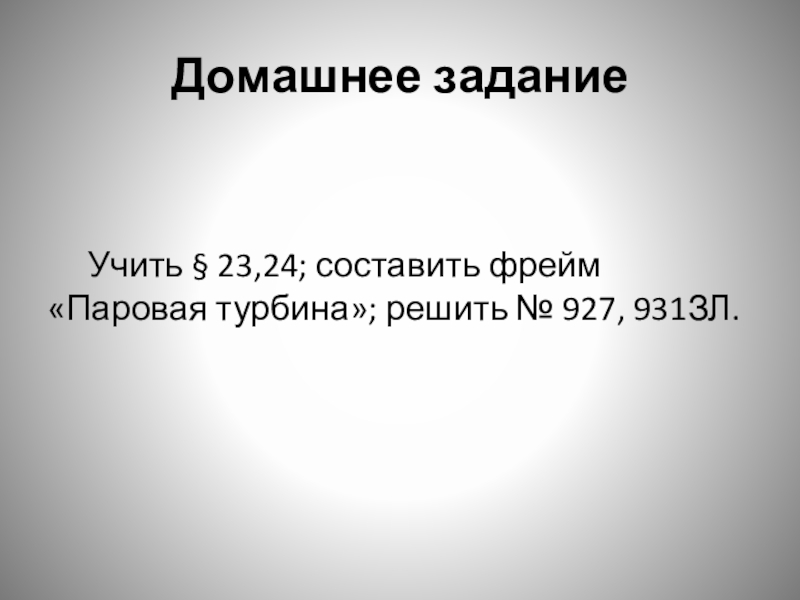

931ЗЛ.
