Презентация, доклад на тему Урок 39 Закон Ома для участка цепи Решение задач

СОДЕРЖАНИЕ

Слайд 1РЕШЕНИЕ ЗАДАЧ ПО ОБРАЗЦУ

РЕШЕНИЕ ЗАДАЧ ПО ОБРАЗЦУ

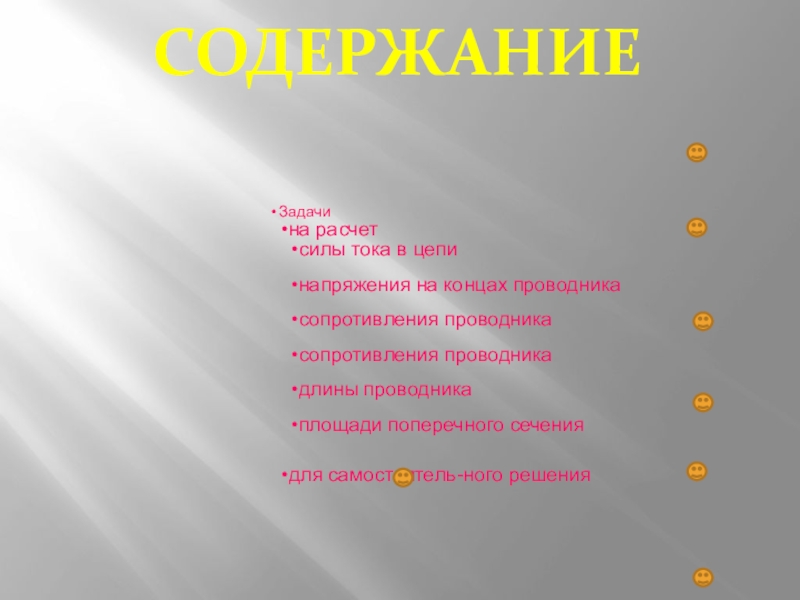

Слайд 2СОДЕРЖАНИЕ

СОДЕРЖАНИЕ

Слайд 3КАРТОЧКА № 1 Задача на расчет силы

тока в цепи.

Задача № 1. Напряжение на концах проводника 0,15 кВ, сопротивление проводника равно 0,2 кОм. Определите силу тока в цепи.

1. Прочитайте внимательно задачу и выделите главное.

2. Запишите условие задачи в кратком виде, используя обозначения физических величин.

3. Приведите все данные задачи к единицам системы СИ.

4.Запишите формулу закона Ома для участка цепи.

5. Проверьте наименование искомой величины.

6. Произведите вычисления неизвестной величины – силы тока.

7. Запишите ответ.

U = 150 В R = 200 Ом

Ответ: I = 0,75 А.

Задача № 2. Определите силу тока в проводнике сопротивлением 0,25 кОм при напряжении на концах проволоки 1,1 кВ.

КАРТОЧКА № 1     Задача на расчет силы тока в цепи.Задача № 1. Напряжение

Слайд 4КАРТОЧКА № 2 Задача на расчет напряжения на концах

проводника.

Задача № 1. В проводнике сопротивлением 0,15 кОм протекает ток силой 120 мА. Чему равно напряжение на концах этого проводника?

1. Прочитайте внимательно задачу и выделите главное.

2. Запишите условие задачи в кратком виде, используя обозначения физических величин.

3. Приведите все данные задачи к единицам системы СИ.

4. Запишите формулу закона Ома для участка цепи.

5. Из формулы закона Ома для участка цепи выразите неизвестную величину – напряжение.

6. Проверьте наименование искомой величины.

7. Произведите вычисление неизвестной величины – напряжения.

8. Запишите ответ.

R = 150 Ом
I = 0,12 А

U = IR

Ответ: U = 18 В.

Задача № 2. Определите напряжение на концах железной проволоки сопротивлением 0,5 кОм, при котором сила тока будет равна 600 мА.

КАРТОЧКА № 2   Задача на расчет напряжения на концах проводника.Задача № 1. В проводнике сопротивлением

Слайд 5КАРТОЧКА № 3 Задача на расчет

сопротивления проводника.

Задача № 1. Чему равно сопротивление проводника, в котором течет ток силой 600 мА при напряжении на концах 1,2 кВ?

1. Прочитайте внимательно задачу и выделите главное.

2. Запишите условие задачи в кратком виде, используя обозначения физических величин.

3. Приведите все данные задачи к единицам системы СИ.

4. Запишите формулу закона Ома для участка цепи.

5. Из формулы закона Ома для участка цепи выразите неизвестную величину – сопротивление.

6. Проверьте наименование искомой величины.

7. Произведите вычисление неизвестной величины – сопротивление.

8. Запишите ответ.

I = 0,6 А
U = 1200 В

Ответ: R = 200 Ом.

Задача № 2. Чему равно сопротивление проводника, в котором протекает ток силой 100 мА при напряжении на концах проводника 0,15 кВ?

КАРТОЧКА № 3      Задача на расчет сопротивления проводника.Задача № 1. Чему равно

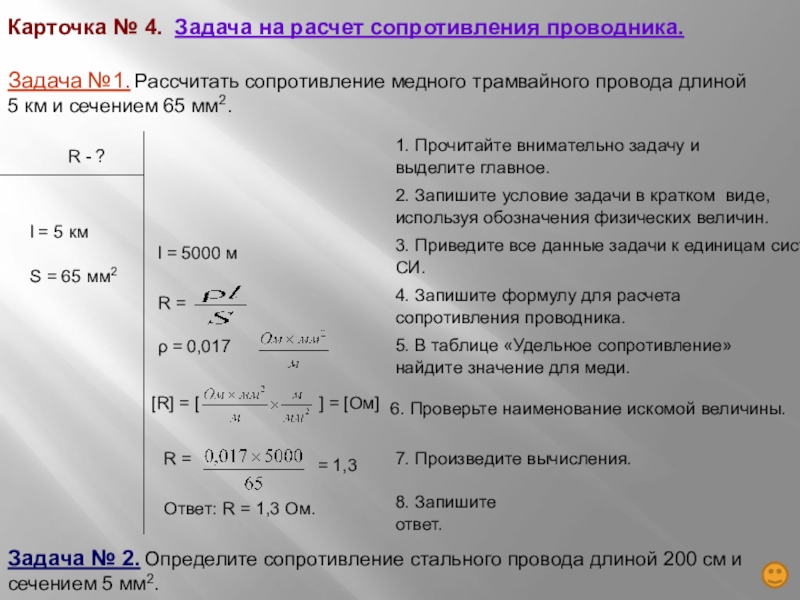

Слайд 6Карточка № 4. Задача на расчет сопротивления проводника.

Задача №1. Рассчитать сопротивление

медного трамвайного провода длиной
5 км и сечением 65 мм2.

R - ?

l = 5 км

S = 65 мм2

l = 5000 м

Ответ: R = 1,3 Ом.

Задача № 2. Определите сопротивление стального провода длиной 200 см и
сечением 5 мм2.

1. Прочитайте внимательно задачу и выделите главное.

2. Запишите условие задачи в кратком виде, используя обозначения физических величин.

3. Приведите все данные задачи к единицам системы СИ.

4. Запишите формулу для расчета сопротивления проводника.

5. В таблице «Удельное сопротивление» найдите значение для меди.

6. Проверьте наименование искомой величины.

7. Произведите вычисления.

8. Запишите ответ.

Карточка № 4. Задача на расчет сопротивления проводника.Задача №1. Рассчитать сопротивление медного трамвайного провода длиной5 км и

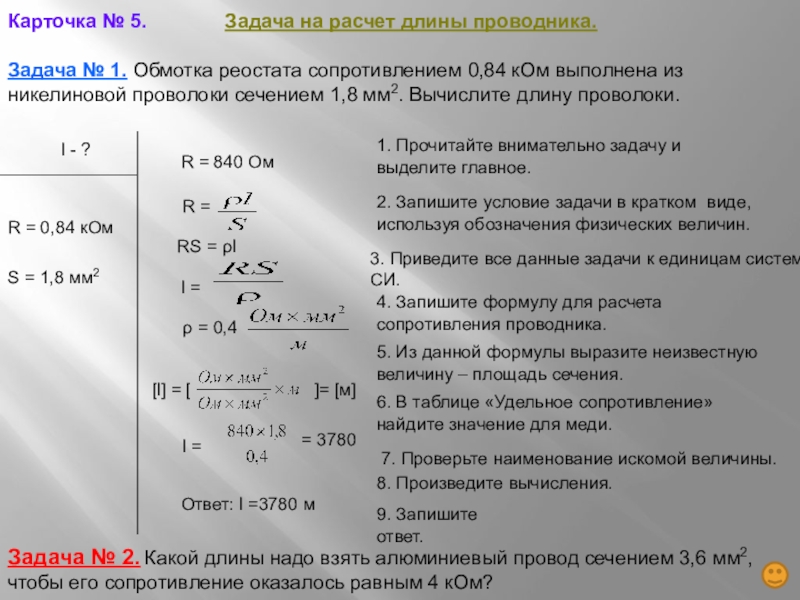

Слайд 7Карточка № 5. Задача на

расчет длины проводника.

Задача № 1. Обмотка реостата сопротивлением 0,84 кОм выполнена из
никелиновой проволоки сечением 1,8 мм2. Вычислите длину проволоки.

l - ?

R = 0,84 кОм

S = 1,8 мм2

R = 840 Ом

RS = ρl

Ответ: l =3780 м

Задача № 2. Какой длины надо взять алюминиевый провод сечением 3,6 мм2, чтобы его сопротивление оказалось равным 4 кОм?

1. Прочитайте внимательно задачу и выделите главное.

2. Запишите условие задачи в кратком виде, используя обозначения физических величин.

3. Приведите все данные задачи к единицам системы СИ.

4. Запишите формулу для расчета сопротивления проводника.

6. В таблице «Удельное сопротивление» найдите значение для меди.

7. Проверьте наименование искомой величины.

8. Произведите вычисления.

9. Запишите ответ.

5. Из данной формулы выразите неизвестную величину – площадь сечения.

Карточка № 5.       Задача на расчет длины проводника.Задача № 1. Обмотка

Слайд 8Карточка № 6. Задача на расчет площади поперечного сечения проводника.

Задача №

1. Чему равна площадь поперечного сечения манганиновой проволоки
длиной 0,6 км, если ее сопротивление равно 375 Ом?

S = ?

l = 0,6 км

R = 375 Ом

l = 600 м


RS = ρl

Ответ: S = 0,69 мм2

Задача №2. Чему равна площадь поперечного сечения алюминиевого провода длиной 620 см, если его сопротивление равно 1,16 Ом?

1. Прочитайте внимательно задачу и выделите главное.

2. Запишите условие задачи в кратком виде, используя обозначения физических величин.

3. Приведите все данные задачи к единицам системы СИ.

4. Запишите формулу для расчета сопротивления проводника.

6. В таблице «Удельное сопротивление» найдите значение для меди.

7. Проверьте наименование искомой величины.

8. Произведите вычисления.

9. Запишите ответ.

5. Из данной формулы выразите неизвестную величину – площадь сечения.

Карточка № 6. Задача на расчет площади поперечного сечения проводника.Задача № 1. Чему равна площадь поперечного сечения

Слайд 9Карточка № 7. Задачи

для самостоятельного решения.

Задача № 1. Нихромовая проволока длиной 5 м и площадью поперечного
Сечения 0,8 мм2, включена в цепь напряжением 10 В. Найдите силу тока в цепи.


Задача № 2. Определите напряжение на концах железного проводника длиной
15 м и площадью поперечного сечения 0,3 мм2, при котором сила тока в провод-
нике будет равна 100 мА .


Задача № 3. Чему равна длина серебряной проволоки с площадью сечения
1,6 мм2, если при напряжении 50 В сила тока в ней 12 А?


Задача № 4. Чему равна площадь поперечного сечения железной проволоки
Длиной 6 м, если при напряжении на ее концах 1,5 В сила тока равна 400 мА?


Задача № 5. Чему равно удельное сопротивление материала, из которого
изготовлен проводник, если при напряжении на его концах 4,5 В сила тока в нем
равна 3 А. Длина проводника 3,45 м, сечение проводника 0,48 мм2.
Что это за материал?


Карточка № 7.        Задачи для самостоятельного решения.Задача № 1. Нихромовая
