Значение взаимодействия зарядов.Электрические взаимодействия играют исключительно большую роль в строении атома и образовании молекул.Они проявляют себя и в механике «под видом» силы упругости и силы трения. Электрические взаимодействия лежат в основе действия таких устройств, как ксерокс,

Слайд 1Ваимодействие электричеcких зарядов.
Закон Кулона.

Ваимодействие электричеcких зарядов. Закон Кулона.

Слайд 2Значение взаимодействия зарядов.
Электрические взаимодействия играют исключительно большую роль в строении атома

и образовании молекул.

Они проявляют себя и в механике «под видом» силы упругости и силы трения.

Электрические взаимодействия лежат в основе действия таких устройств, как ксерокс, применяются в дактилоскопии, в электростатических фильтрах.









Значение взаимодействия зарядов.Электрические взаимодействия играют исключительно большую роль в строении атома и образовании молекул.Они проявляют себя и

Слайд 3Природа электрических взаимодействий.
В начале 18-го века французский ученый Шарль Дюфе объяснил

притяжение и отталкивание наэлектризованных тел существованием двух типов электрических зарядов.




Бенджамин Франклин предложил назвать электрические заряды одного типа положительными , а другого типа - отрицательными .

-q

+q

=0



Природа электрических взаимодействий. В начале 18-го века французский ученый Шарль Дюфе объяснил притяжение и отталкивание наэлектризованных тел

Слайд 4 Два вида зарядов.

Два вида зарядов.

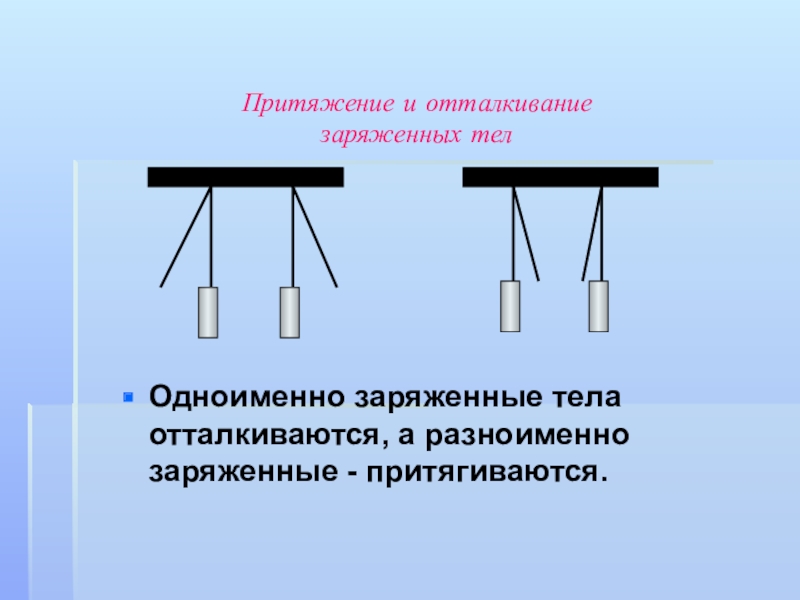

Слайд 5Притяжение и отталкивание заряженных тел
Одноименно заряженные тела отталкиваются, а разноименно заряженные

- притягиваются.







Притяжение и отталкивание  заряженных телОдноименно заряженные тела отталкиваются, а разноименно заряженные - притягиваются.

Слайд 6Cилы взаимодействия
Силы взаимодействия зарядов равны по модулю, но противоположны по направлению
Вектор

силы взаимодействия зарядов лежит на прямой, соединяющей центры заряженных тел
Cилы взаимодействияСилы взаимодействия зарядов равны по модулю, но противоположны по направлениюВектор силы взаимодействия зарядов лежит на прямой,

Слайд 7Закон Кулона
Закон взаимодействия точечных зарядов установил на опыте в конце 18-го

века французский ученый Шарль Кулон.
Закон КулонаЗакон взаимодействия точечных зарядов установил на опыте в конце 18-го века французский ученый Шарль Кулон.

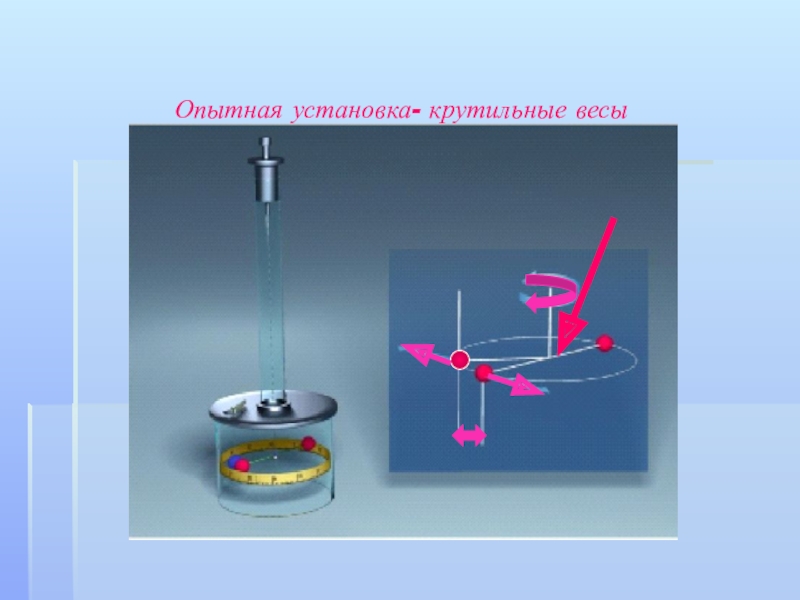

Слайд 8Опытная установка- крутильные весы



Опытная установка- крутильные весы

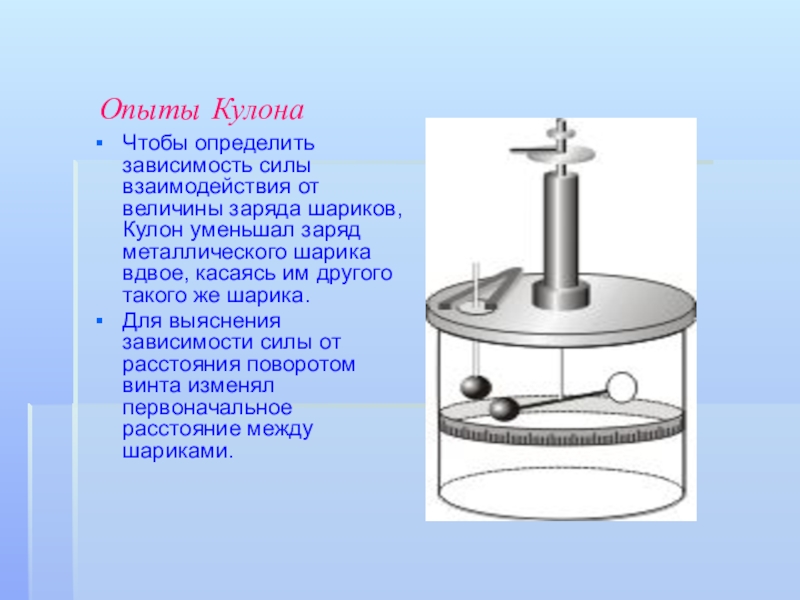

Слайд 9Опыты Кулона
Чтобы определить зависимость силы взаимодействия от величины заряда шариков, Кулон

уменьшал заряд металлического шарика вдвое, касаясь им другого такого же шарика.
Для выяснения зависимости силы от расстояния поворотом винта изменял первоначальное расстояние между шариками.

Опыты КулонаЧтобы определить зависимость силы взаимодействия от величины заряда шариков, Кулон уменьшал заряд металлического шарика вдвое, касаясь

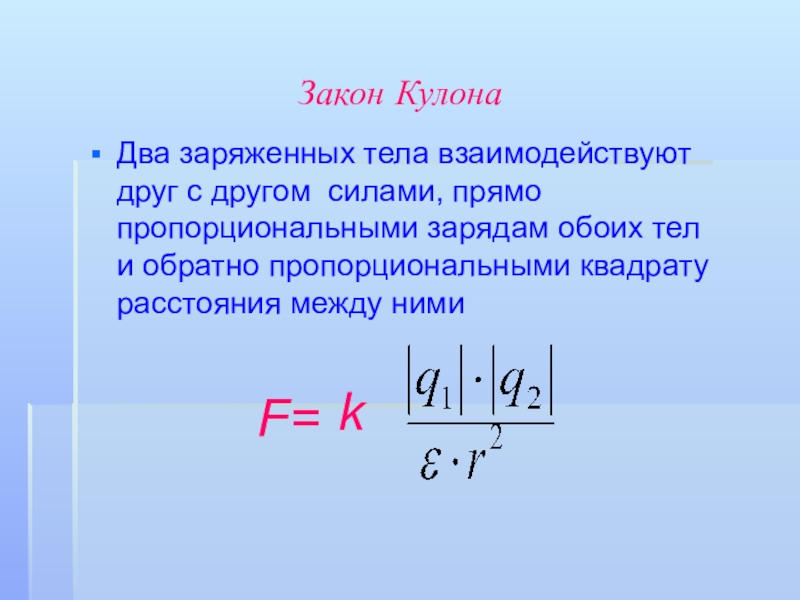

Слайд 10Закон Кулона
Два заряженных тела взаимодействуют друг с другом силами, прямо пропорциональными

зарядам обоих тел и обратно пропорциональными квадрату расстояния между ними

F=

k

Закон КулонаДва заряженных тела взаимодействуют друг с другом силами, прямо пропорциональными зарядам обоих тел и обратно пропорциональными

Слайд 11Аналогия с законом всемирного тяготения

Аналогия с законом  всемирного тяготения

Слайд 12В формуле, выражающей закон Кулона
F-сила взаимодействия зарядов, Н
q-заряд, Кл
ε0-электрическая постоянная
k-

коэффициент
ε - диэлектрическая проницаемость среды




В формуле, выражающей закон КулонаF-сила взаимодействия зарядов, Нq-заряд, Клε0-электрическая постоянная k- коэффициент ε - диэлектрическая проницаемость

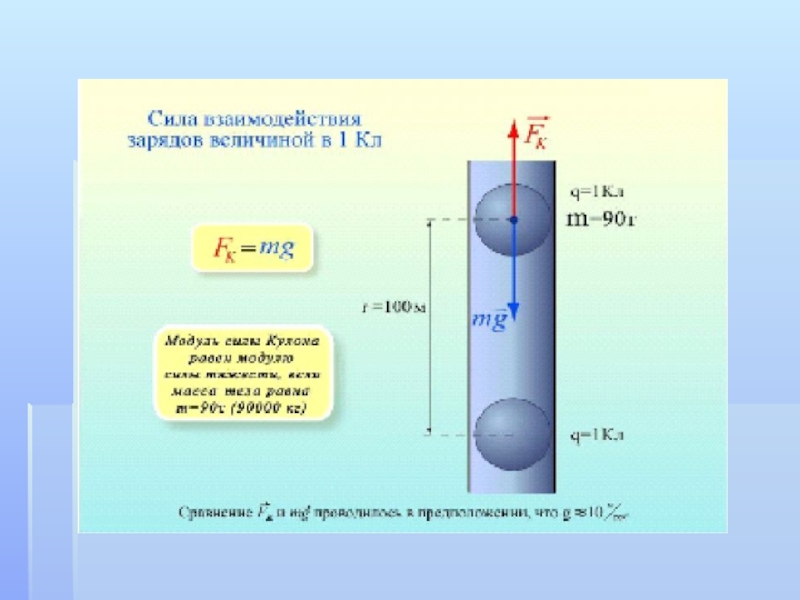

Слайд 13Величина силы взаимодействия зарядов


Величина силы взаимодействия зарядов

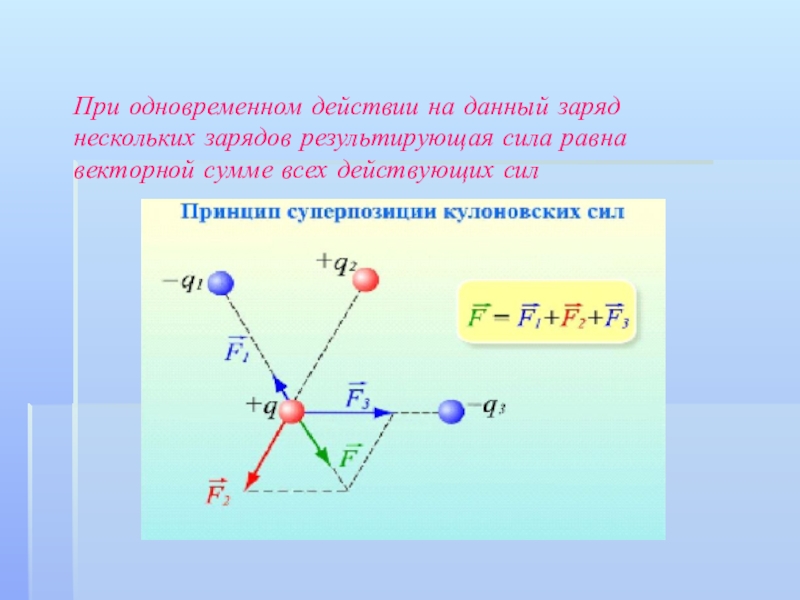

Слайд 15При одновременном действии на данный заряд нескольких зарядов результирующая сила равна

векторной сумме всех действующих сил



При одновременном действии на данный заряд нескольких зарядов результирующая сила равна векторной сумме всех действующих сил

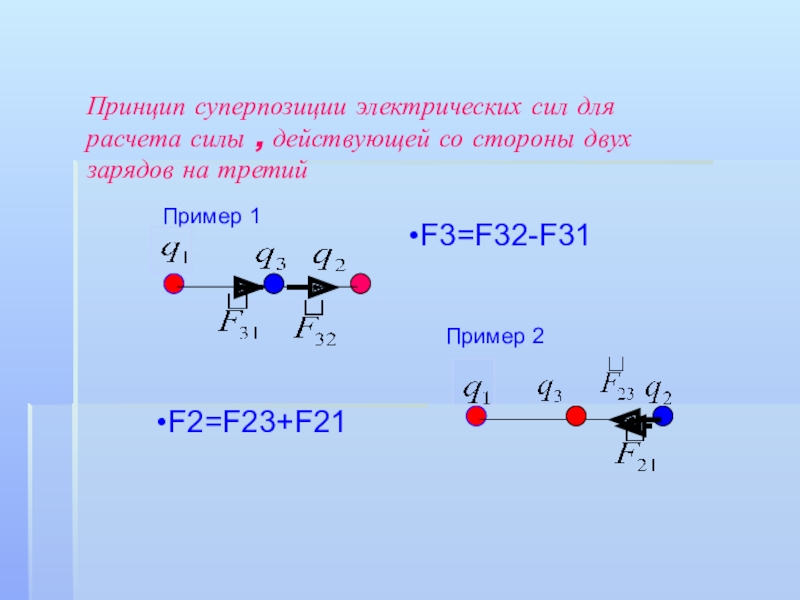

Слайд 16Принцип суперпозиции электрических сил для расчета силы , действующей со стороны

двух зарядов на третий






Пример 1

Пример 2

F3=F32-F31

F2=F23+F21

Принцип суперпозиции электрических сил для расчета силы , действующей со стороны двух зарядов на третийПример 1Пример 2F3=F32-F31F2=F23+F21

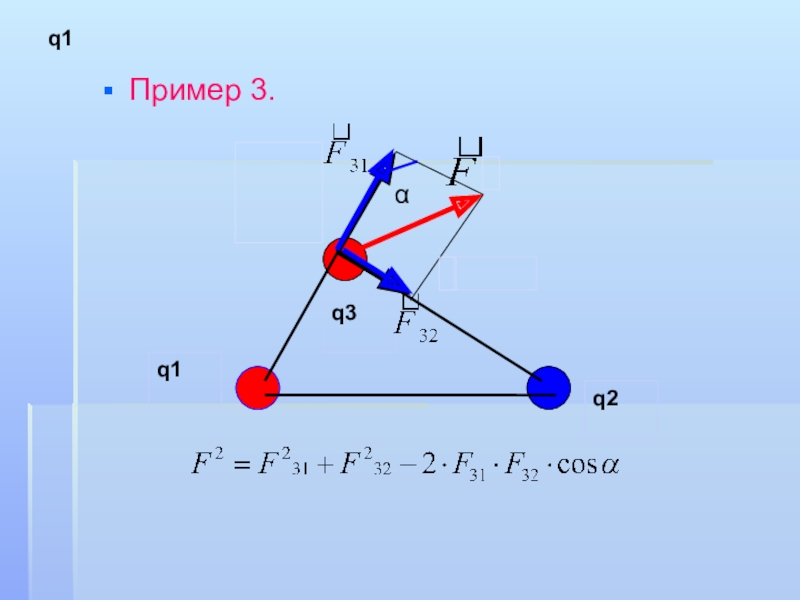

Слайд 17Пример 3.

q1

α

Пример 3. q1α

Слайд 18Алгоритм решения задач на применение закона Кулона к системе точечных зарядов.
1.

Выполнить рисунок, на котором обозначить все заряды и изобразить все действующие электрические силы, обозначив их индексом заряда.
2. Если заряд находится в равновесии, то все силы, приложенные к нему должны быть скомпенсированы, поэтому нужно выбрать направление, на которое спроецировать эти силы и сумму их проекций приравнять к нулю.
3. Записать систему уравнений, соответствующих условию задачи, решить ее относительно искомой величины.
4. Проверить решение задачи в общем виде относительно единиц измерения в СИ. Выполнить расчеты.

Примечания: Если заряды движутся равномерно или покоятся, дополнительно применяем I закон Ньютона, если равноускоренно- II закон Ньютона. Если происходит перераспределение зарядов, добавляем закон сохранения зарядов, согласно которому сумма зарядов системы не изменяется.

Алгоритм решения задач на применение  закона Кулона к системе точечных зарядов.1. Выполнить рисунок, на котором обозначить

Слайд 19
Дано:


Решение:


Ответ: расстояние нужно увеличить в 6 раз.

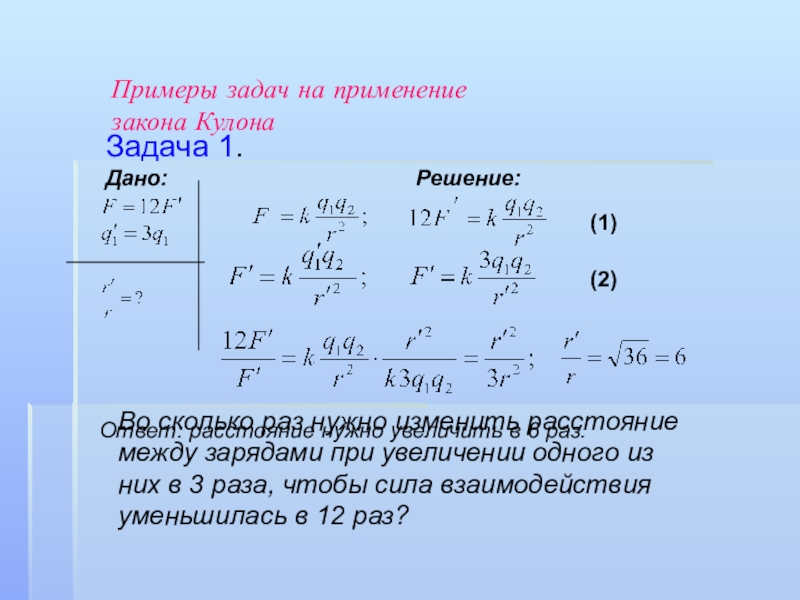

Примеры задач на применение закона Кулона

Задача 1.

Во сколько раз нужно изменить расстояние между зарядами при увеличении одного из них в 3 раза, чтобы сила взаимодействия уменьшилась в 12 раз?

(1)

(2)

Дано:

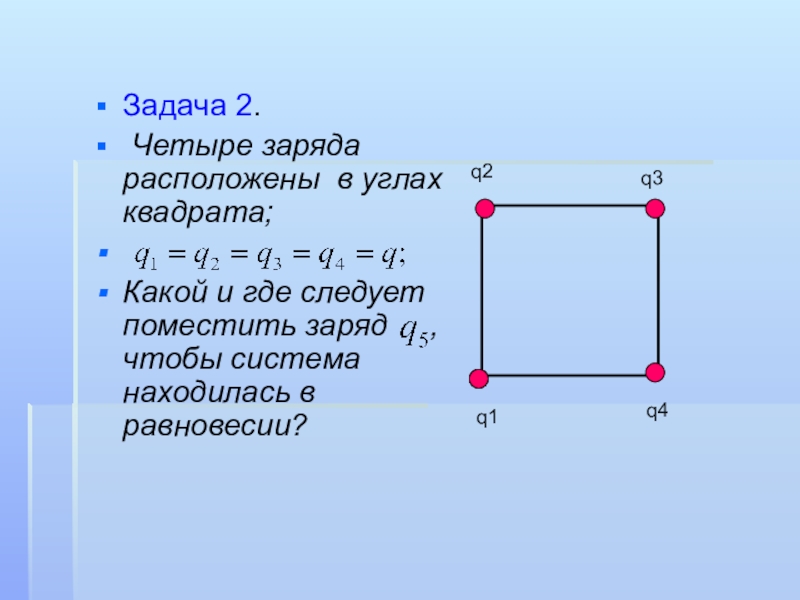

Слайд 20Задача 2.
Четыре заряда расположены в углах квадрата;

Какой и где

следует поместить заряд , чтобы система находилась в равновесии?







q2

q1

q4

q3


Задача 2. Четыре заряда расположены в углах квадрата; Какой и где следует поместить заряд   ,

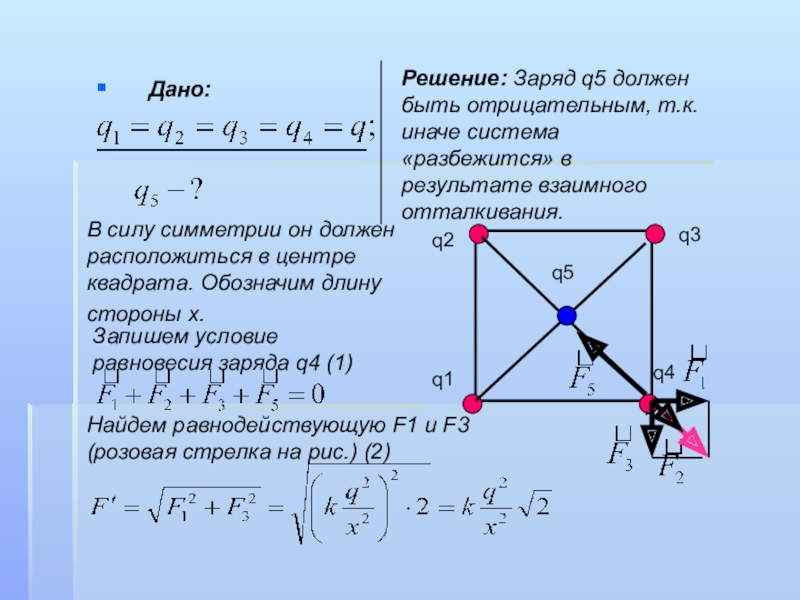

Слайд 21 Дано:





q2
q3
q1
q4

q5
Решение: Заряд q5 должен быть отрицательным, т.к.

иначе система «разбежится» в результате взаимного отталкивания.

В силу симметрии он должен расположиться в центре квадрата. Обозначим длину стороны x.


Найдем равнодействующую F1 и F3 (розовая стрелка на рис.) (2)

Запишем условие равновесия заряда q4 (1)

Дано:  q2q3q1q4q5Решение: Заряд q5 должен быть отрицательным, т.к. иначе система «разбежится» в результате взаимного

Слайд 22




q2
q3
q1
q4

q5

(3):
Найдем F2 :
Расстояние от q2 до q4 равно
диагонали квадрата,

то есть

Тогда (4)

Расстояние от q5 до q4 равно половине диагонали, а сила F5 (6)

Запишем равенство (3)

После упрощения получаем:

q2q3q1q4q5(3): Найдем F2 :Расстояние от q2 до q4 равно диагонали квадрата, то есть

Слайд 23Задача 3.
На рисунке показана результирующая сила, действующая со стороны зарядов

и на заряд Определите отношение величин зарядов и их знаки.




А

B

C


Задача 3. На рисунке показана результирующая сила, действующая со стороны зарядов     и

Слайд 24Решение:



A
B
C
Из чертежа видно, что величина FА в два раза больше,

чем FВ. Расстояния АС и ВC одинаковы, АС=ВC=r
Решение: ABC Из чертежа видно, что величина FА в два раза больше, чем FВ. Расстояния АС и

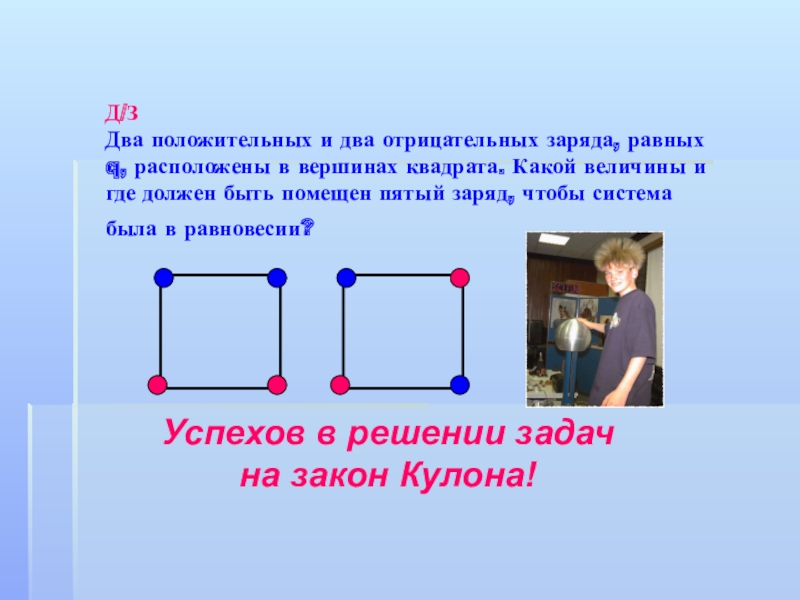

Слайд 25Д/З Два положительных и два отрицательных заряда, равных q, расположены в

вершинах квадрата. Какой величины и где должен быть помещен пятый заряд, чтобы система была в равновесии?

Успехов в решении задач на закон Кулона!











Д/З  Два положительных и два отрицательных заряда, равных q, расположены в вершинах квадрата. Какой величины и

Слайд 26Автор презентации: учитель физики первой категории Ямаева Ольга Эльфатовна
Рекомендации: Презентация

может быть использована для сопровождения урока, а так же как электронное пособие для самостоятельного изучения темы, в качестве ресурса дистанционного обучения, для индивидуальной подготовки к ЕГЭ.
Презентация была включена в видео-версию урока открытого образовательного канала Елабужского Государственного педагогического университета в 2009 году.
Автор презентации: учитель физики первой категории Ямаева Ольга Эльфатовна Рекомендации: Презентация может быть использована для сопровождения урока,
