Презентация, доклад на тему Өткізгіштерді тізбектей және паралель жалғау тақырыбында презентация

параллель жалғау кезіндегі негізгі физикалық заңдылықтарды оқып үйрену, талдау жасау, саралау қабілеттерін дамыту.
2. Дамытушылық: Оқушылардың ойлау қабілеттерін, таным белсенділігін арттыру, оқушыны ұқыпты тыңдауға, практикамен ұштастыруға, тез шешім қабылдай білу мақсатында өз білімін нақты көрсете алуға дағдыландыру.
3. Тәрбиелік: Оқушыларды ұжымшылдыққа, жолдастыққа, алғырлыққа, белсенділікке, пәнге деген қызығушылығын арттыру.

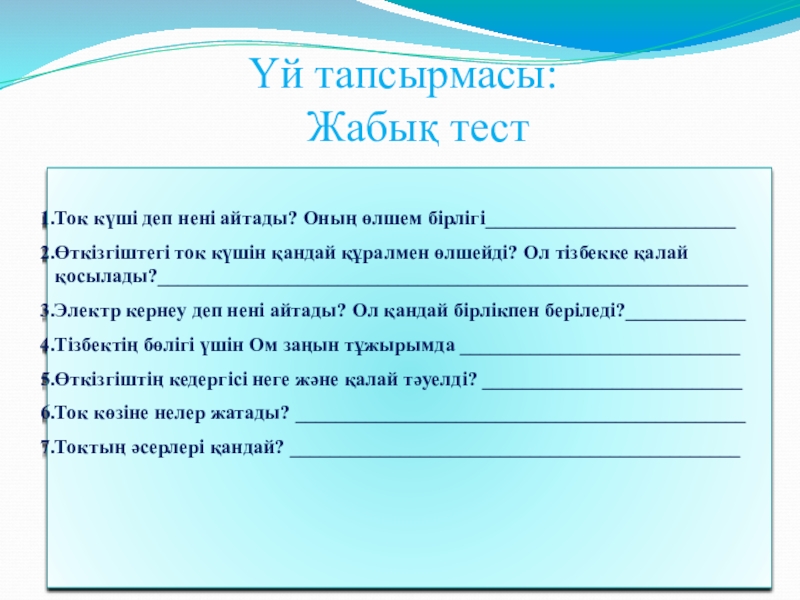

күшін қандай құралмен өлшейді? Ол тізбекке қалай қосылады?___________________________________________________________
Электр кернеу деп нені айтады? Ол қандай бірлікпен беріледі?____________
Тізбектің бөлігі үшін Ом заңын тұжырымда ____________________________
Өткізгіштің кедергісі неге және қалай тәуелді? __________________________
Ток көзіне нелер жатады? _____________________________________________
Токтың әсерлері қандай? _____________________________________________

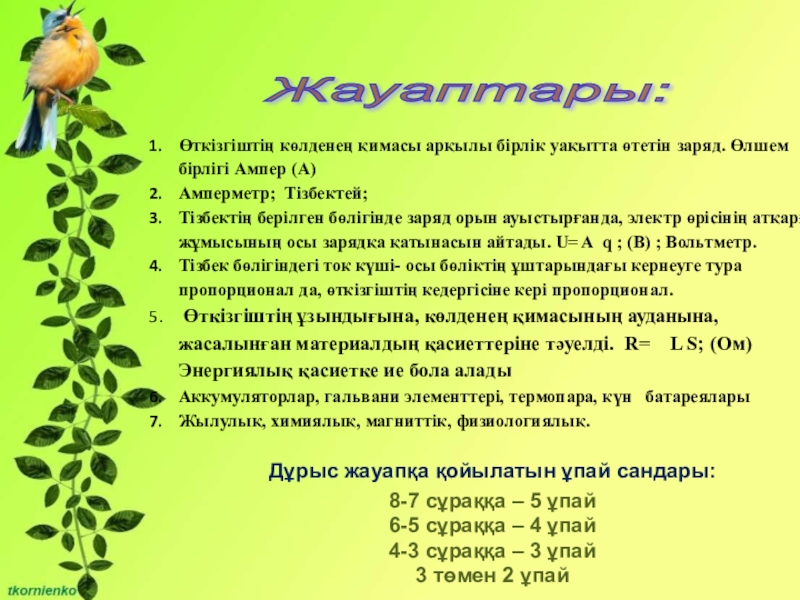

Ампер (А)
Амперметр;  Тізбектей;
Тізбектің берілген бөлігінде заряд орын ауыстырғанда, электр өрісінің атқарған жұмысының осы зарядқа қатынасын айтады. U= A  q ; (В) ; Вольтметр.
Тізбек бөлігіндегі ток күші- осы бөліктің ұштарындағы кернеуге тура пропорционал да, өткізгіштің кедергісіне кері пропорционал.
 Өткізгіштің ұзындығына, көлденең қимасының ауданына, жасалынған материалдың қасиеттеріне тәуелді.  R=    L S; (Ом)Энергиялық қасиетке ие бола алады
Аккумуляторлар, гальвани элементтері, термопара, күн   батареялары
Жылулық, химиялық, магниттік, физиологиялық.

Дұрыс жауапқа қойылатын ұпай сандары:
8-7 сұраққа – 5 ұпай
6-5 сұраққа – 4 ұпай
4-3 сұраққа – 3 ұпай
3 төмен 2 ұпай

екінші өткізгіштің басымен,
екіншінің соңы үшіншінің басымен жалғанса, онда мұндай қосуды тізбектей жалғау деп атайды.

I = I1 = I2 = . . . = In

2. U = U1 + U2 + . . . + Un

3. R = R1 + R2 + . . . + Rn

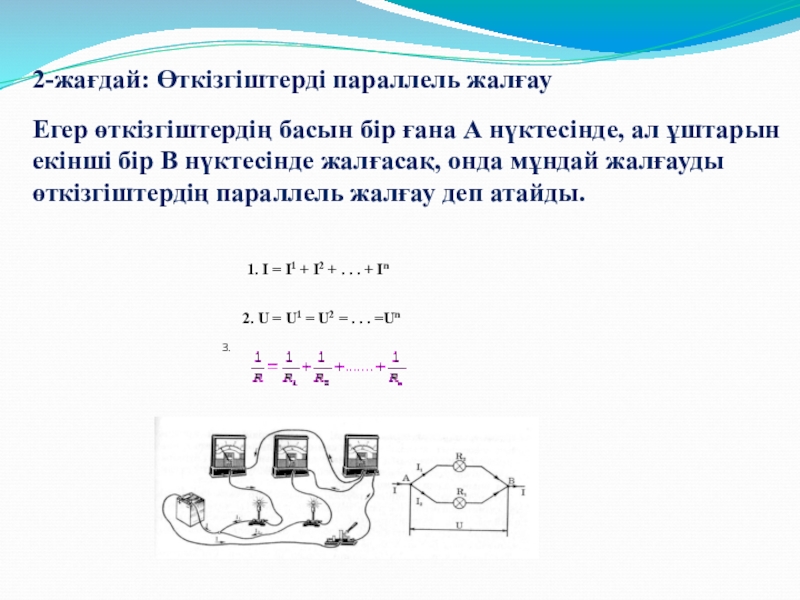

ұштарын
екінші бір В нүктесінде жалғасақ, онда мұндай жалғауды
өткізгіштердің параллель жалғау деп атайды.

1. I = I1 + I2 + . . . + In


2. U = U1 = U2 = . . . =Un


3.

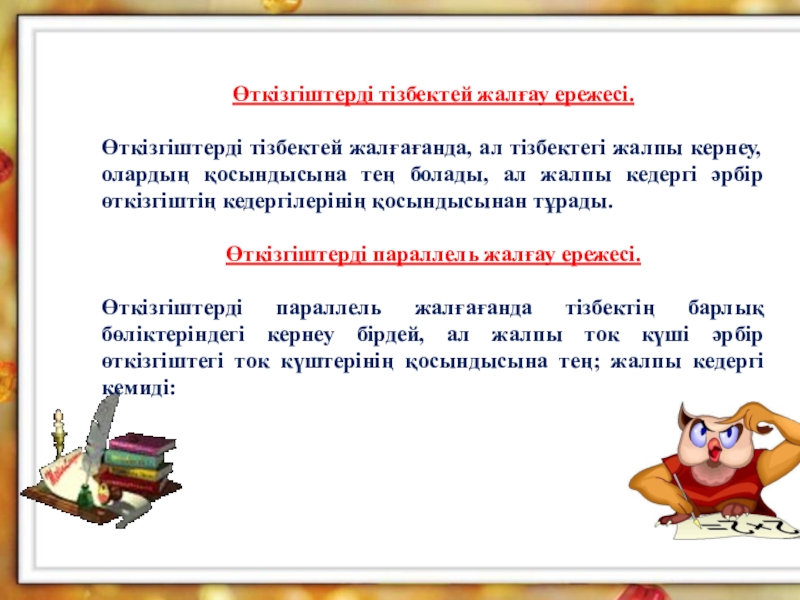

қосындысына тең болады, ал жалпы кедергі әрбір өткізгіштің кедергілерінің қосындысынан тұрады.

Өткізгіштерді параллель жалғау ережесі.

Өткізгіштерді параллель жалғағанда тізбектің барлық бөліктеріндегі кернеу бірдей, ал жалпы ток күші әрбір өткізгіштегі ток күштерінің қосындысына тең; жалпы кедергі кемиді:

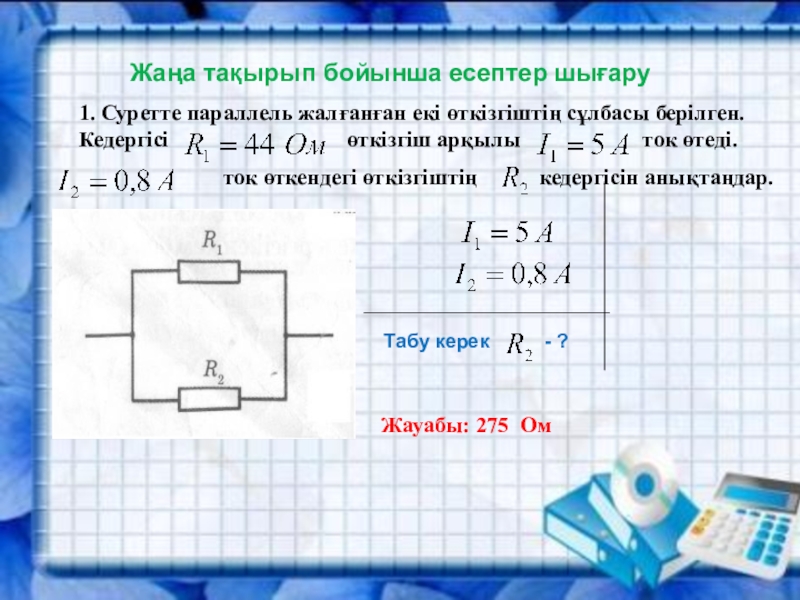

жалғанған екі өткізгіштің сұлбасы берілген. Кедергісі өткізгіш арқылы ток өтеді.
ток өткендегі өткізгіштің кедергісін анықтаңдар.

Табу керек - ?

Жауабы: 275 Ом

неге?

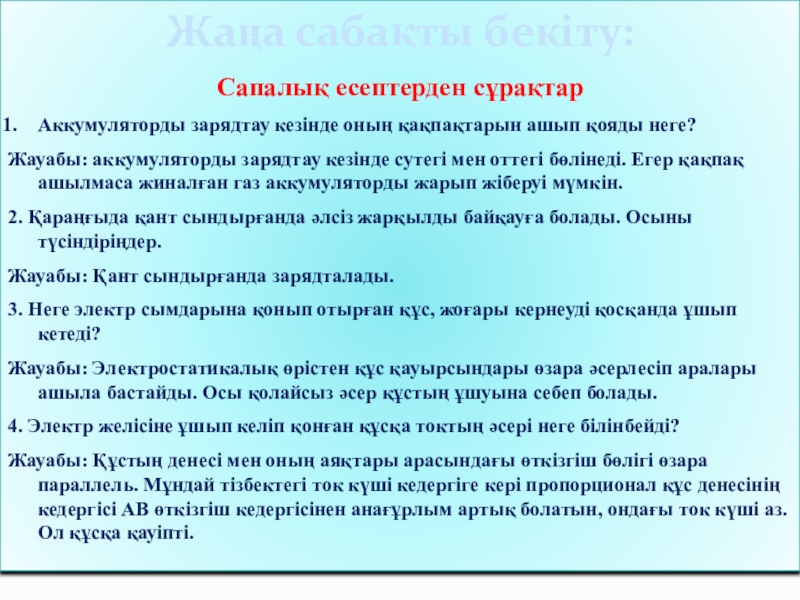

Жауабы: аккумуляторды зарядтау кезінде сутегі мен оттегі бөлінеді. Егер қақпақ ашылмаса жиналған газ аккумуляторды жарып жіберуі мүмкін.
2. Қараңғыда қант сындырғанда әлсіз жарқылды байқауға болады. Осыны түсіндіріңдер.
Жауабы: Қант сындырғанда зарядталады.
3. Неге электр сымдарына қонып отырған құс, жоғары кернеуді қосқанда ұшып кетеді?
Жауабы: Электростатикалық өрістен құс қауырсындары өзара әсерлесіп аралары ашыла бастайды. Осы қолайсыз әсер құстың ұшуына себеп болады.
4. Электр желісіне ұшып келіп қонған құсқа токтың әсері неге білінбейді?
Жауабы: Құстың денесі мен оның аяқтары арасындағы өткізгіш бөлігі өзара параллель. Мұндай тізбектегі ток күші кедергіге кері пропорционал құс денесінің кедергісі АВ өткізгіш кедергісінен анағұрлым артық болатын, ондағы ток күші аз. Ол құсқа қауіпті.

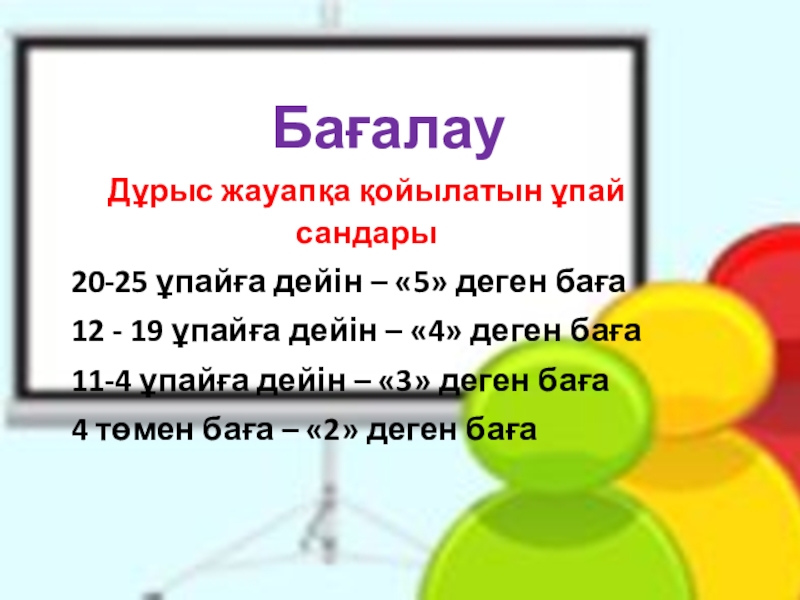

- 19 ұпайға дейін – «4» деген баға
11-4 ұпайға дейін – «3» деген баға
4 төмен баға – «2» деген баға

параллель жалғауға Венн диаграммасын жасап
келу.
