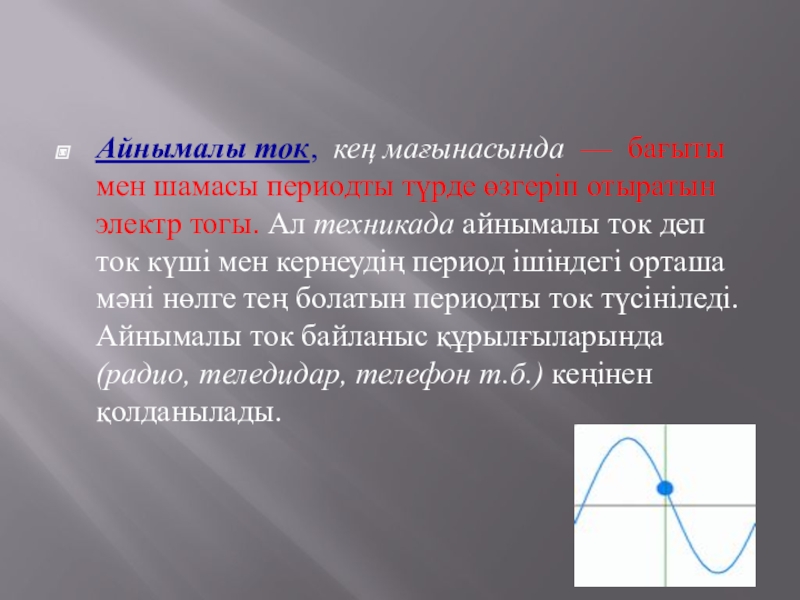

отыратын электр тогы. Ал техникада айнымалы ток деп ток күші мен кернеудің период ішіндегі орташа мәні нөлге тең болатын периодты ток түсініледі. Айнымалы ток байланыс құрылғыларында (радио, теледидар, телефон т.б.) кеңінен қолданылады.

аталады. Айнымалы токтың тағы бір маңызды сипаттамасы — жиілік (ƒ). Дүние жүзі елдерінің көпшілігіндегі және Қазақстандағы электр энергетикалық жүйелерде пайдаланылатын стандартты жиілік — 50 Гц, ал АҚШ-та 60 Гц. Байланыс техникасында жиілігі жоғары (100 кГц-тен 30 ГГц-ке дейін) айнымалы ток пайдаланылады. Арнайы мақсат үшін өндіріс орындарында, медицинада және ғылым мен техниканың басқа салаларында әр түрлі жиіліктегі айнымалы ток, сондай-ақ импульстік ток қолданылады. Ток кернеуін кемітпей түрлендіруге болатындықтан іс жүзінде айнымалы токты электр энергиясын жеткізуде және таратуда кеңінен пайдаланады.

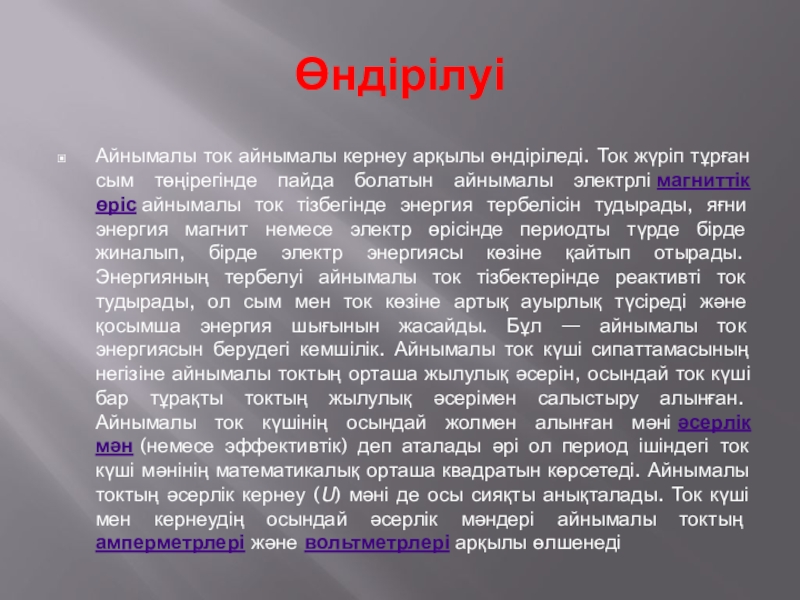

пайда болатын айнымалы электрлі магниттік өріс айнымалы ток тізбегінде энергия тербелісін тудырады, яғни энергия магнит немесе электр өрісінде периодты түрде бірде жиналып, бірде электр энергиясы көзіне қайтып отырады. Энергияның тербелуі айнымалы ток тізбектерінде реактивті ток тудырады, ол сым мен ток көзіне артық ауырлық түсіреді және қосымша энергия шығынын жасайды. Бұл — айнымалы ток энергиясын берудегі кемшілік. Айнымалы ток күші сипаттамасының негізіне айнымалы токтың орташа жылулық әсерін, осындай ток күші бар тұрақты токтың жылулық әсерімен салыстыру алынған. Айнымалы ток күшінің осындай жолмен алынған мәні әсерлік мән (немесе эффективтік) деп аталады әрі ол период ішіндегі ток күші мәнінің математикалық орташа квадратын көрсетеді. Айнымалы токтың әсерлік кернеу (U) мәні де осы сияқты анықталады. Ток күші мен кернеудің осындай әсерлік мәндері айнымалы токтың амперметрлері және вольтметрлері арқылы өлшенеді

айнымалы токтың генераторлары мен қозғалтқыштарының құрылымы қарапайым, жұмысы сенімді, мөлшері шағын әрі арзан. Айнымалы ток әуелі шала өткізгіштер арқылы, ал одан кейін шала өткізгішті инверторлар көмегімен жиілігі реттелмелі басқа айнымалы токқа түрлендіріледі. Бұл жағдай жылдамдығын бірте-бірте реттеуді талап ететін электр жетектерінің барлық түрі үшін қарапайым әрі арзан қозғалтқыштарын ( асинхронды және синхронды) пайдалануға мүмкіндік береді.

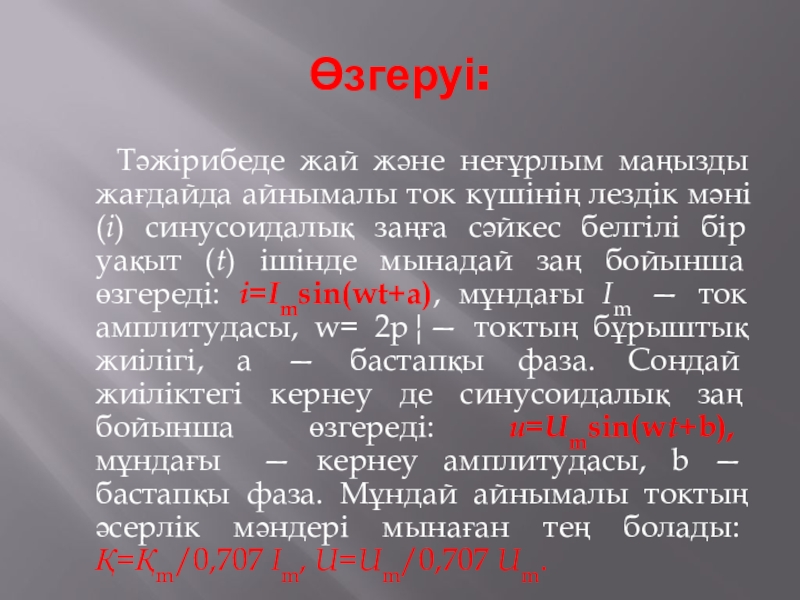

лездік мәні (і) синусоидалық заңға сәйкес белгілі бір уақыт (t) ішінде мынадай заң бойынша өзгереді: і=Іmsіn(wt+a), мұндағы Іm — ток амплитудасы, w= 2p¦— токтың бұрыштық жиілігі, a — бастапқы фаза. Сондай жиіліктегі кернеу де синусоидалық заң бойынша өзгереді: u=Umsіn(wt+b), мұндағы   — кернеу амплитудасы, b — бастапқы фаза. Мұндай айнымалы токтың әсерлік мәндері мынаған тең болады: Қ=Қm/0,707 Іm, U=Um/0,707 Um.

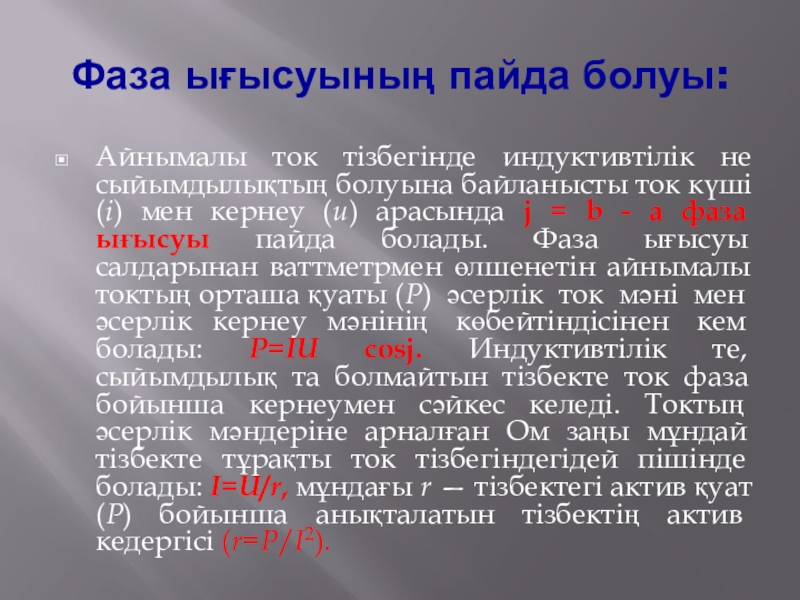

ток күші (і) мен кернеу (u) арасында j = b - a фаза ығысуы пайда болады. Фаза ығысуы салдарынан ваттметрмен өлшенетін айнымалы токтың орташа қуаты (P)  әсерлік  ток  мәні  мен  әсерлік кернеу мәнінің  көбейтіндісінен  кем болады: P=ІU cosj. Индуктивтілік те, сыйымдылық та болмайтын тізбекте ток фаза бойынша кернеумен сәйкес келеді. Токтың әсерлік мәндеріне арналған Ом заңы мұндай тізбекте тұрақты ток тізбегіндегідей пішінде болады: І=U/r, мұндағы r — тізбектегі актив қуат (P) бойынша анықталатын тізбектің актив кедергісі (r=P/І2).

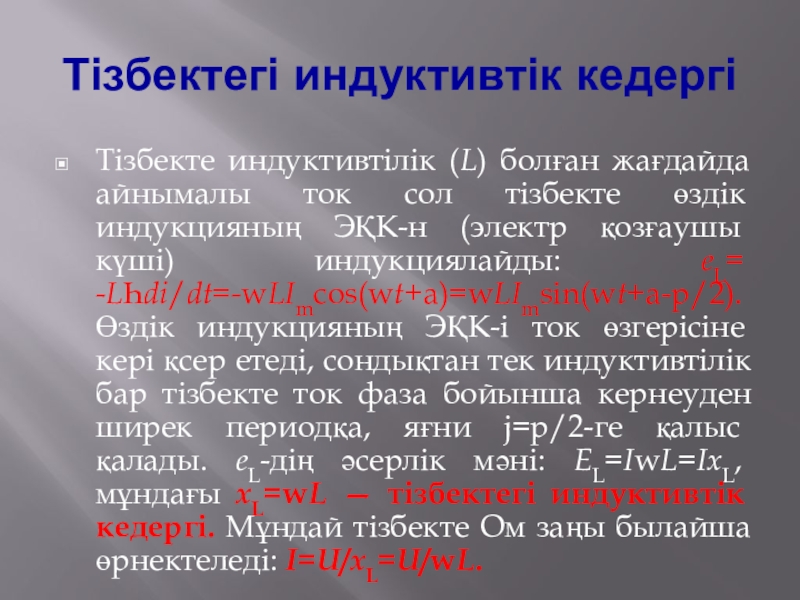

өздік индукцияның ЭҚК-н (электр қозғаушы күші) индукциялайды: eL=   -LҺdі/dt=-wLІmcos(wt+a)=wLІmsіn(wt+a-p/2). Өздік индукцияның ЭҚК-і ток өзгерісіне кері қсер етеді, сондықтан тек индуктивтілік бар тізбекте ток фаза бойынша кернеуден ширек периодқа, яғни j=p/2-ге қалыс қалады. eL-дің әсерлік мәні: EL=ІwL=ІxL, мұндағы xL=wL — тізбектегі индуктивтік  кедергі. Мұндай тізбекте Ом заңы былайша өрнектеледі: І=U/xL=U/wL.

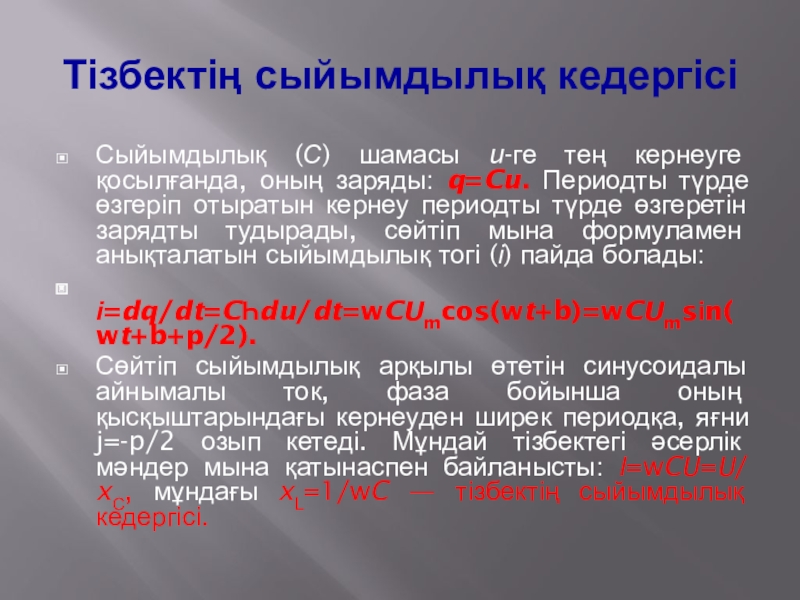

q=Cu. Периодты түрде өзгеріп отыратын кернеу периодты түрде өзгеретін зарядты тудырады, сөйтіп мына формуламен анықталатын сыйымдылық тогі (і) пайда болады:
і=dq/dt=CҺdu/dt=wCUmcos(wt+b)=wCUmsіn(wt+b+p/2).
Сөйтіп сыйымдылық арқылы өтетін синусоидалы айнымалы ток, фаза бойынша оның қысқыштарындағы кернеуден ширек периодқа, яғни j=-p/2 озып кетеді. Мұндай тізбектегі әсерлік мәндер мына қатынаспен байланысты: І=wCU=U/ xС, мұндағы xL=1/wC — тізбектің сыйымдылық  кедергісі.

онда оның толық  кедергісі мынаған тең болады:      z мұндағы wL-1/wC. Айнымалы ток тізбегіндегі реактивті   кедергі. Осыған сәйкес, Ом заңы мына түрде өрнектеледі: І=U/z=U/. Ал ток пен кернеу арасындағы фаза ығысуы тізбектегі реактивті кедергінің актив кедергіге қатынасымен анықталады: tgj=x/r. Синусоидалы айнымалы ток тізбегіндегі есепті шешу векторлық диаграмма арқылы жеңілдетіледі. Квазистационар айнымалы токтың күрделі тізбектегі есептерін шешуге Кирхгоф ережесі қолданылады. Мұндайда комплексті шамалар әдісі (белгілер әдісі) пайдаланылады.
