Презентация, доклад на тему Урок по физике Линзы. Построения в линзах (11 класс)

Содержание

Линза – прозрачное тело,ограниченное двумя сферическимиповерхностями.Линза, толщина которой пренебрежимо мала по сравнению с радиусами кривизны ее поверхности называют тонкой.

Слайд 1Разработала преподаватель физики Уткина Е. В.
КПТ г. Курган
2012

г.

Линзы Построение в линзах

Разработала преподаватель физики Уткина Е. В.КПТ  г. Курган  2012 г.Линзы Построение в линзах

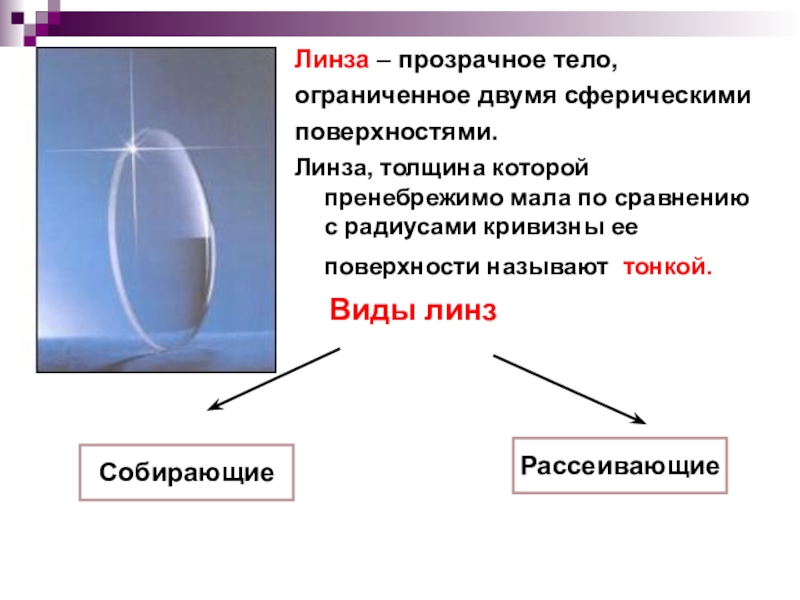

Слайд 2Линза – прозрачное тело,
ограниченное двумя сферическими
поверхностями.
Линза, толщина которой пренебрежимо мала по

сравнению с радиусами кривизны ее поверхности называют тонкой.


Линза – прозрачное тело,ограниченное двумя сферическимиповерхностями.Линза, толщина которой пренебрежимо мала по сравнению с радиусами кривизны ее поверхности

Слайд 3Собирающие линзы
Линзы, преобразующие параллельный пучок световых лучей в сходящийся, называются собирающими.

Собирающие линзыЛинзы, преобразующие параллельный пучок световых лучей в сходящийся, называются собирающими.

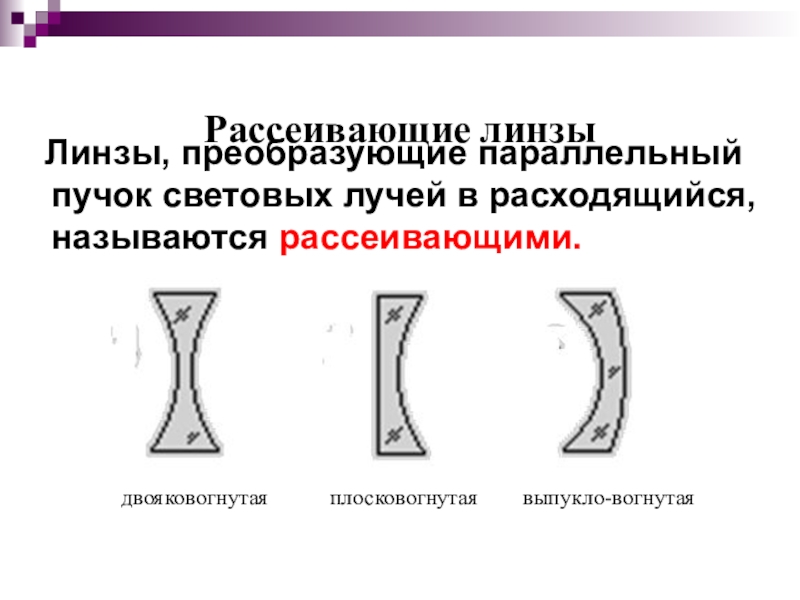

Слайд 4Рассеивающие линзы
Линзы, преобразующие параллельный пучок световых лучей в расходящийся, называются рассеивающими.



Рассеивающие линзыЛинзы, преобразующие параллельный пучок световых лучей в расходящийся, называются рассеивающими.

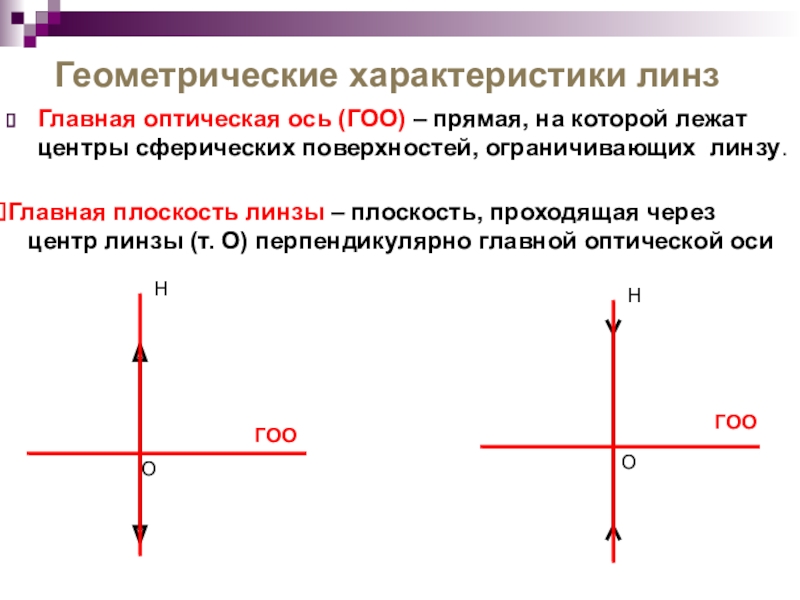

Слайд 5Геометрические характеристики линз
Главная оптическая ось (ГОО) – прямая, на которой лежат

центры сферических поверхностей, ограничивающих линзу.

Н

О

О

Н

Главная плоскость линзы – плоскость, проходящая через
центр линзы (т. О) перпендикулярно главной оптической оси

ГОО

ГОО

Геометрические характеристики линзГлавная оптическая ось (ГОО) – прямая, на которой лежат центры сферических поверхностей, ограничивающих линзу.НООНГлавная плоскость

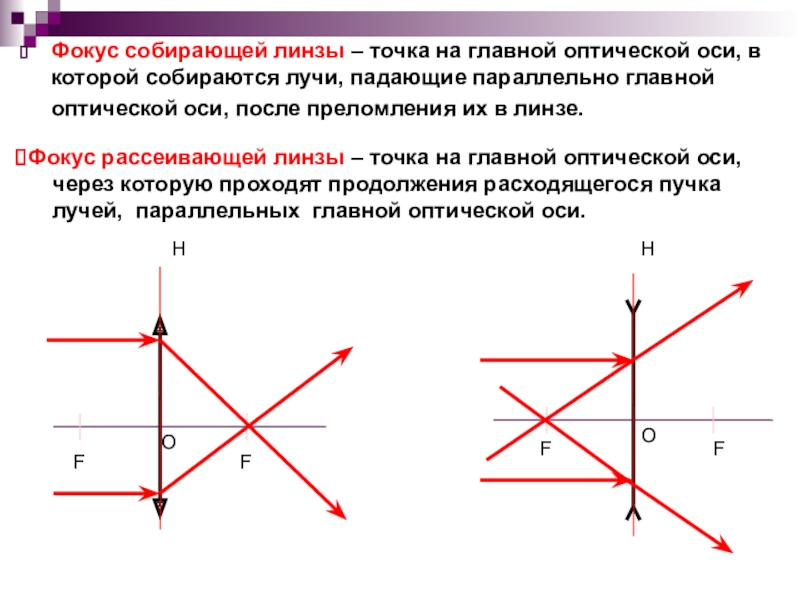

Слайд 6Фокус собирающей линзы – точка на главной оптической оси, в которой

собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе.


Н

Н

О

О

F

F

F

F

Фокус рассеивающей линзы – точка на главной оптической оси,
через которую проходят продолжения расходящегося пучка
лучей, параллельных главной оптической оси.

Фокус собирающей линзы – точка на главной оптической оси, в которой собираются лучи, падающие параллельно главной оптической

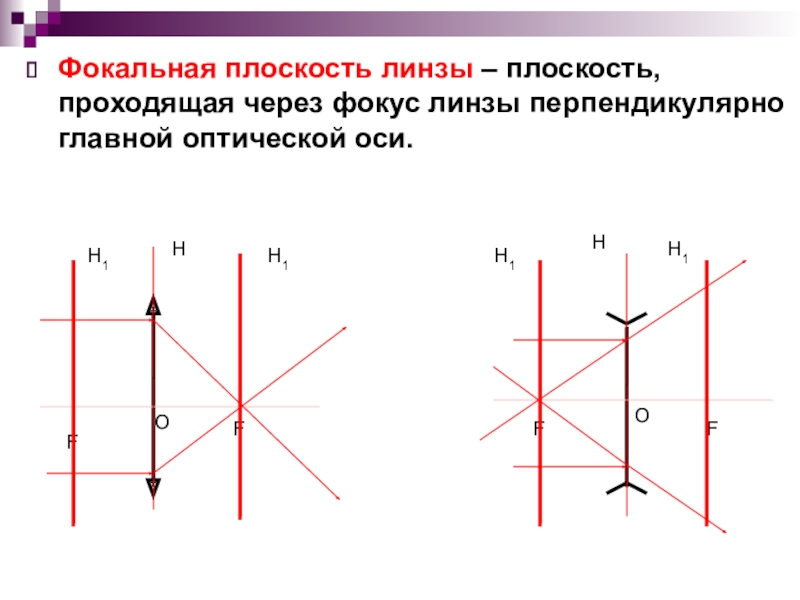

Слайд 7Фокальная плоскость линзы – плоскость, проходящая через фокус линзы перпендикулярно главной

оптической оси.

Н

Н1

Н1

Н1

Н

Н1

Фокальная плоскость линзы – плоскость, проходящая через фокус линзы перпендикулярно главной оптической оси.НН1Н1Н1НН1

Слайд 8Построение изображения предмета
в собирающих линзах

Построение изображения предмета в собирающих линзах

Слайд 9Основные лучи для собирающей линзы
Луч, параллельный ГОО, преломляясь в линзе, проходит

через ее задний фокус.

Луч, идущий через оптический центр линзы, проходит через нее, не преломляясь.


А

А`

Основные лучи для собирающей линзыЛуч, параллельный ГОО, преломляясь в линзе, проходит через ее задний фокус.Луч, идущий через

Слайд 11Изображение: действительное, уменьшенное, перевернутое

Изображение: действительное, уменьшенное, перевернутое

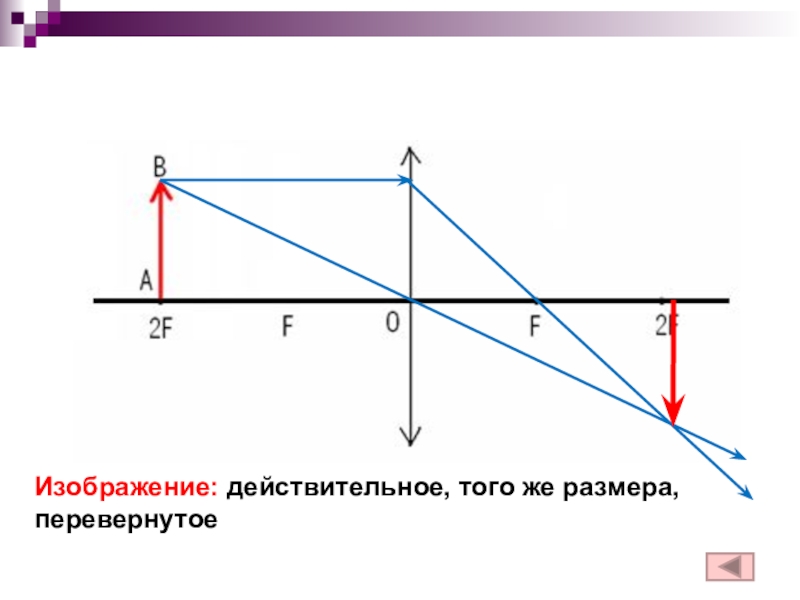

Слайд 12Изображение: действительное, того же размера, перевернутое

Изображение: действительное, того же размера, перевернутое

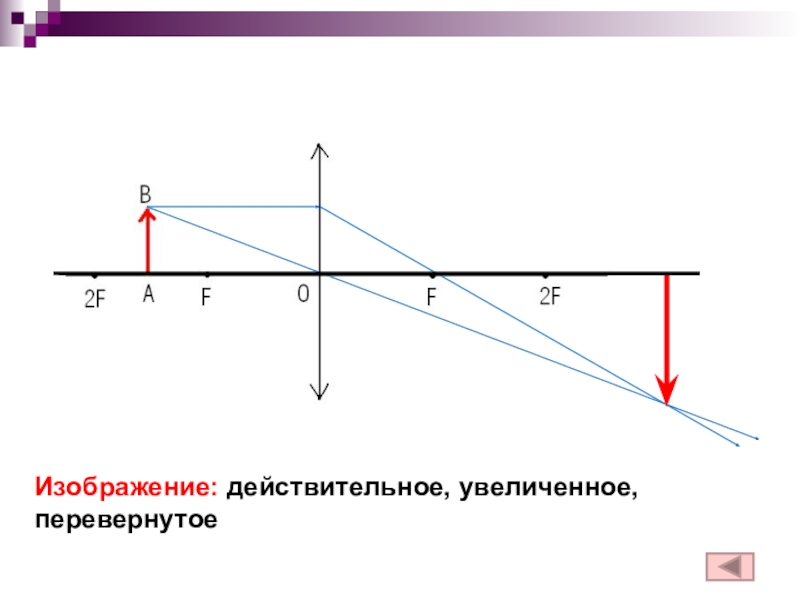

Слайд 13Изображение: действительное, увеличенное, перевернутое

Изображение: действительное, увеличенное, перевернутое

Слайд 14Изображение: нет

Изображение: нет

Слайд 15Изображение: мнимое, увеличенное, прямое

Изображение: мнимое, увеличенное, прямое

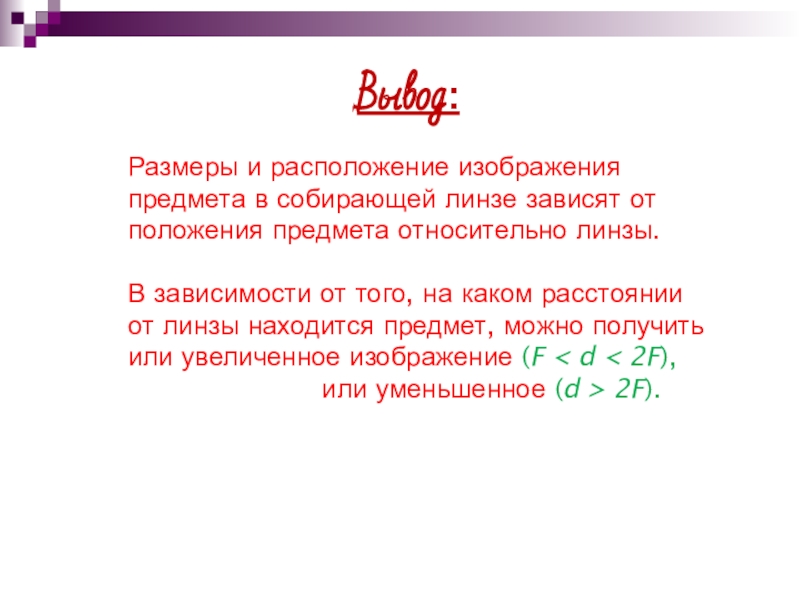

Слайд 17Размеры и расположение изображения предмета в собирающей линзе зависят от положения

предмета относительно линзы.

В зависимости от того, на каком расстоянии от линзы находится предмет, можно получить
или увеличенное изображение (F < d < 2F),
или уменьшенное (d > 2F).

Вывод:

Размеры и расположение изображения предмета в собирающей линзе зависят от положения предмета относительно линзы.В зависимости от того,

Слайд 18


Задание 1: построить изображение предмета и охарактеризовать его
А
В
А`
B`

Задание 1: построить изображение предмета и охарактеризовать егоАВА`B`

Слайд 19
F
О
Задание 2: найдите построением оптический центр и фокус собирающей линзы

FОЗадание 2: найдите построением оптический центр и фокус собирающей линзы

Слайд 20 Что такое линза? Каковы ее свойства?

Что называется главной оптической

осью линзы?

Какую точку называют фокусом линзы?

Что такое фокусное расстояние линзы?

Почему выпуклую линзу называют собирающей?

Почему вогнутую линзу называют рассеивающей?

Фронтальная беседа

Что такое линза? Каковы ее свойства? Что называется главной оптической осью линзы? Какую точку называют фокусом

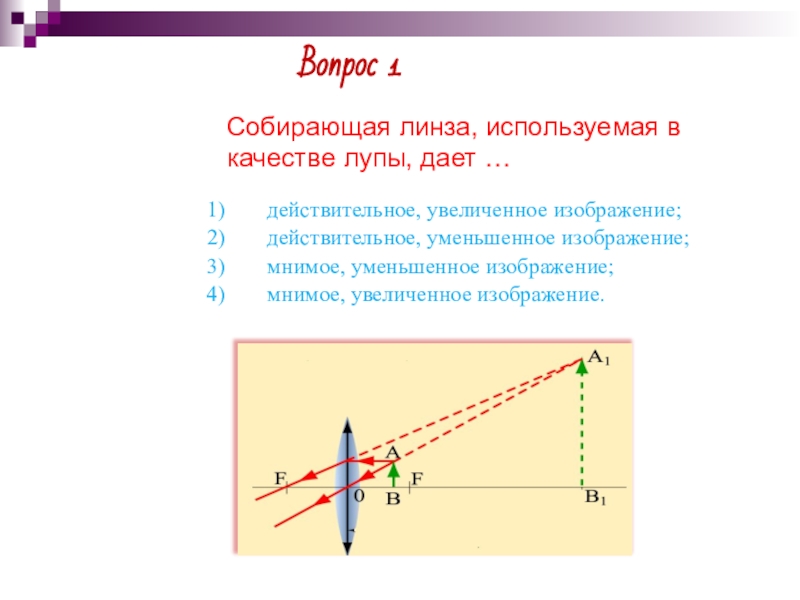

Слайд 21Собирающая линза, используемая в качестве лупы, дает …
действительное, увеличенное изображение;
действительное, уменьшенное

изображение;
мнимое, уменьшенное изображение;
мнимое, увеличенное изображение.

Вопрос 1

Собирающая линза, используемая в качестве лупы, дает …действительное, увеличенное изображение;действительное, уменьшенное изображение;мнимое, уменьшенное изображение;мнимое, увеличенное изображение.Вопрос 1

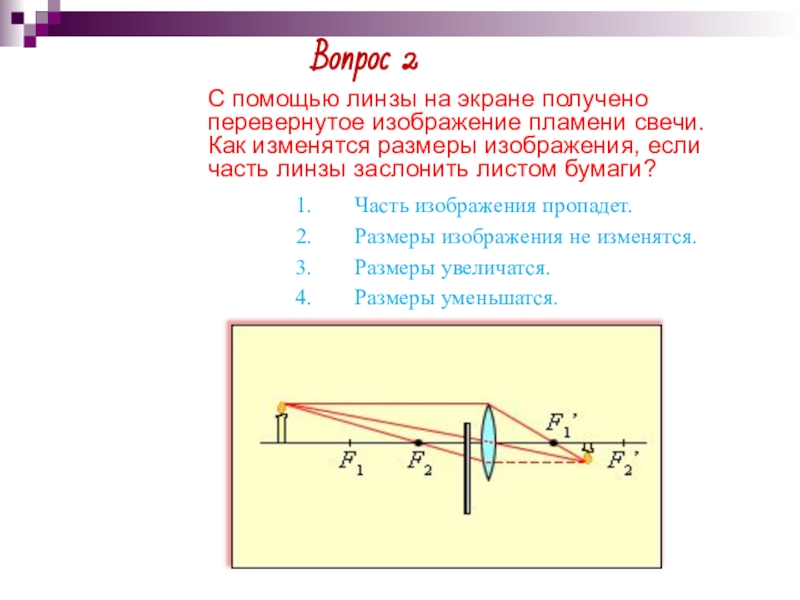

Слайд 22С помощью линзы на экране получено перевернутое изображение пламени свечи. Как

изменятся размеры изображения, если часть линзы заслонить листом бумаги?

Часть изображения пропадет.
Размеры изображения не изменятся.
Размеры увеличатся.
Размеры уменьшатся.

Вопрос 2

С помощью линзы на экране получено перевернутое изображение пламени свечи. Как изменятся размеры изображения, если часть линзы

Слайд 23Спасибо за внимание!

Спасибо за внимание!
