Презентация, доклад на тему Принципы радиосвязи и простейший радиоприемник, радиолокация, телевидение, сотовая связь

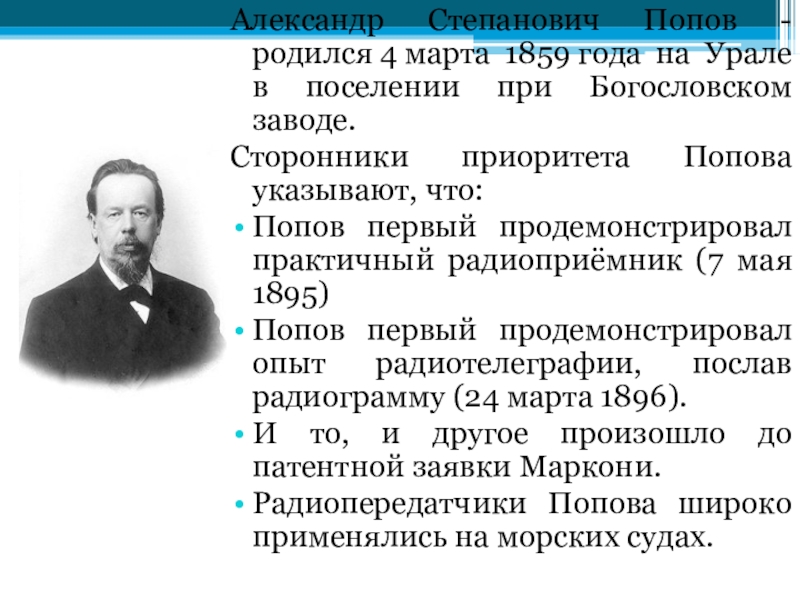

новое средство связи". А.С.Попов

Богословском заводе.
Сторонники приоритета Попова указывают, что:
Попов первый продемонстрировал практичный радиоприёмник (7 мая 1895)
Попов первый продемонстрировал опыт радиотелеграфии, послав радиограмму (24 марта 1896).
И то, и другое произошло до патентной заявки Маркони.
Радиопередатчики Попова широко применялись на морских судах.

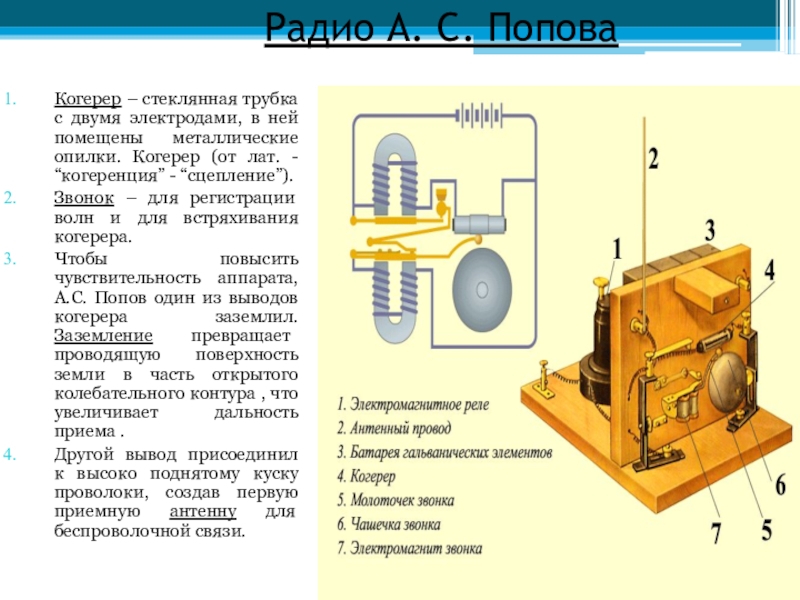

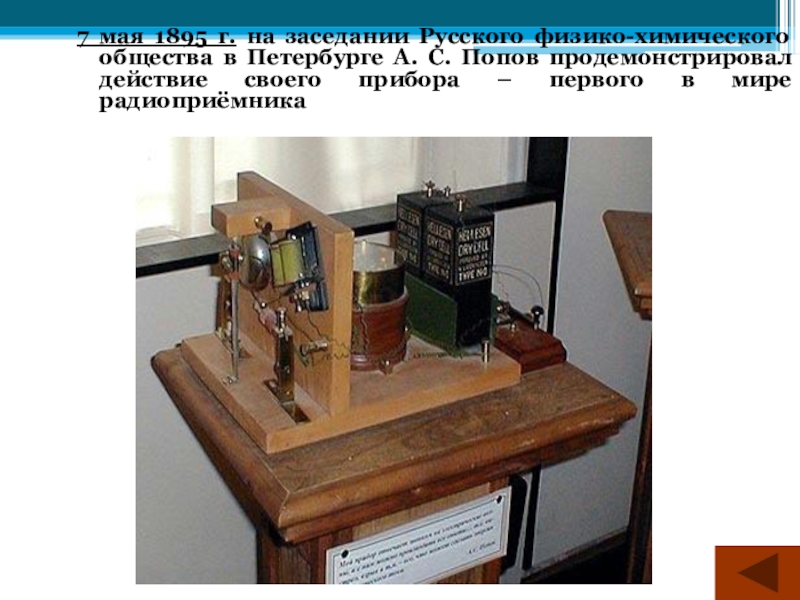

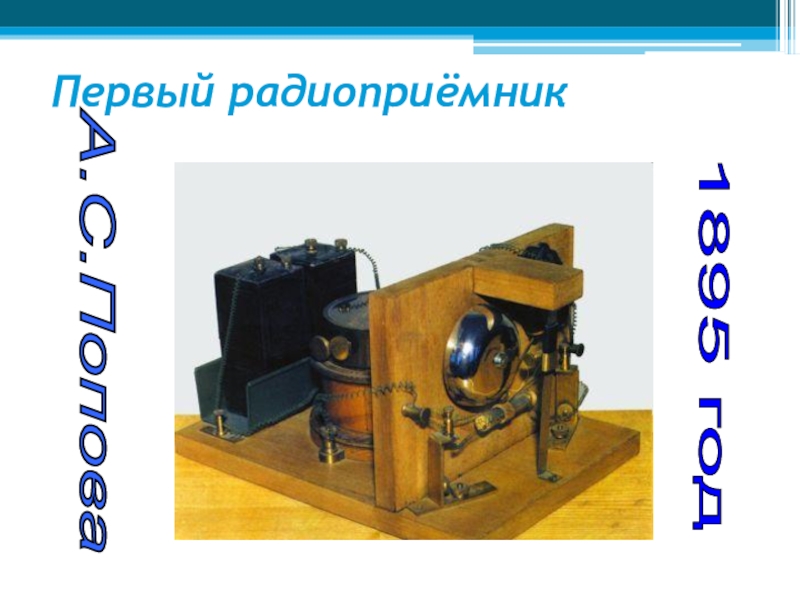

А. С. Попов продемонстрировал действие своего прибора – первого в мире радиоприёмника

ней помещены металлические опилки. Когерер (от лат. - “когеренция” - “сцепление”).
Звонок – для регистрации волн и для встряхивания когерера.
Чтобы повысить чувствительность аппарата, А.С. Попов один из выводов когерера заземлил. Заземление превращает проводящую поверхность земли в часть открытого колебательного контура , что увеличивает дальность приема .
Другой вывод присоединил к высоко поднятому куску проволоки, создав первую приемную антенну для беспроволочной связи.

пространстве без проводов.

Источник – переменный ток частоты от 2·104 Гц до 109 Гц (λ=0,3 м – 1,5 ·104 м).

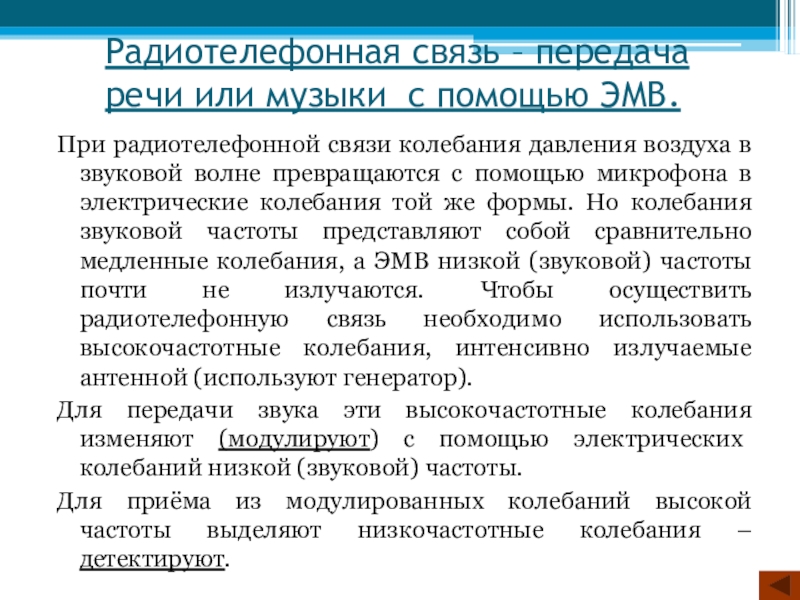

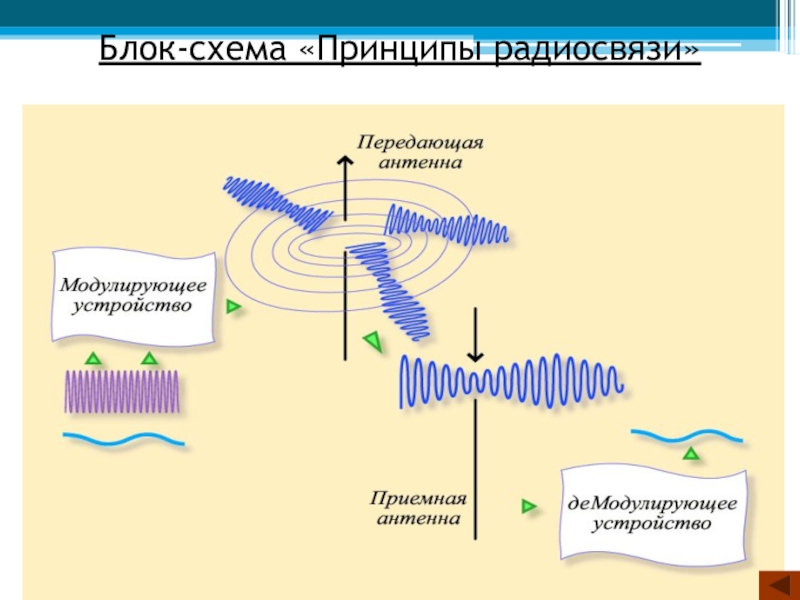

связи колебания давления воздуха в звуковой волне превращаются с помощью микрофона в электрические колебания той же формы. Но колебания звуковой частоты представляют собой сравнительно медленные колебания, а ЭМВ низкой (звуковой) частоты почти не излучаются. Чтобы осуществить радиотелефонную связь необходимо использовать высокочастотные колебания, интенсивно излучаемые антенной (используют генератор).

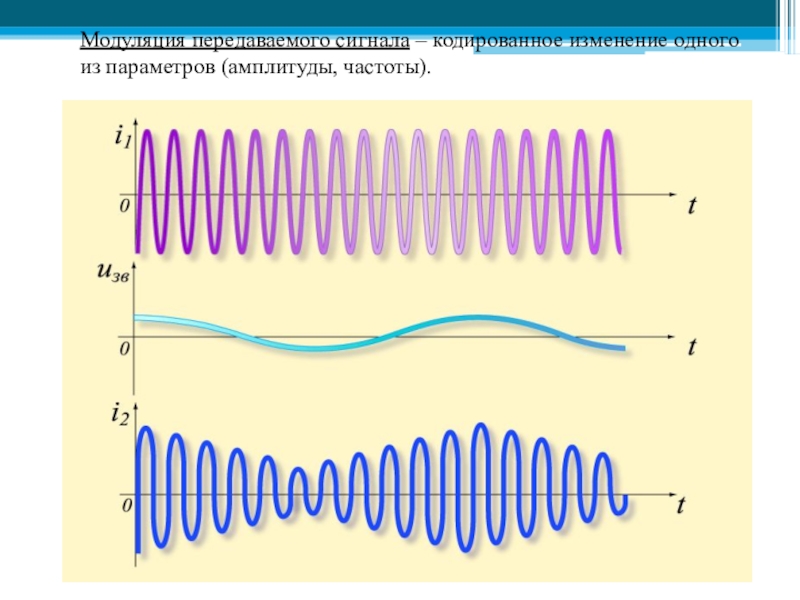

Для передачи звука эти высокочастотные колебания изменяют (модулируют) с помощью электрических колебаний низкой (звуковой) частоты.
Для приёма из модулированных колебаний высокой частоты выделяют низкочастотные колебания – детектируют.

приёма.

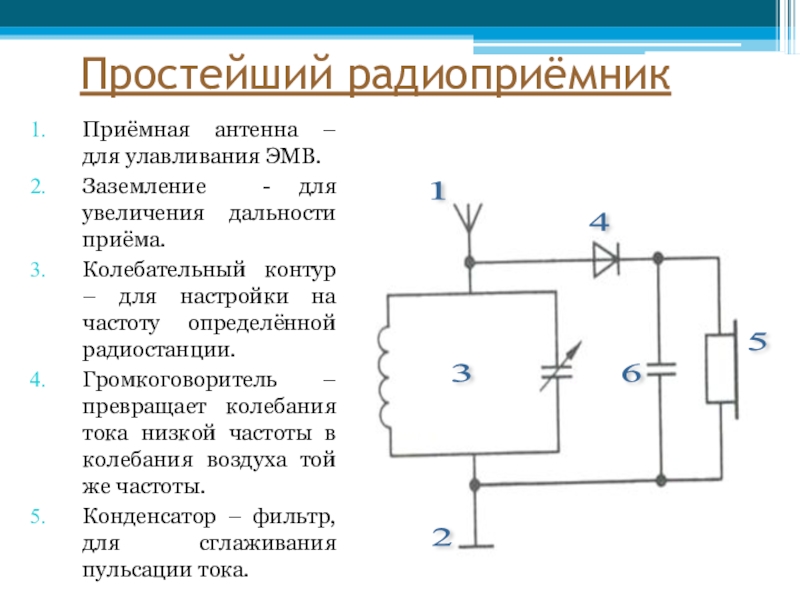

Колебательный контур – для настройки на частоту определённой радиостанции.
Громкоговоритель – превращает колебания тока низкой частоты в колебания воздуха той же частоты.
Конденсатор – фильтр, для сглаживания пульсации тока.

1

2

3

4

5

6

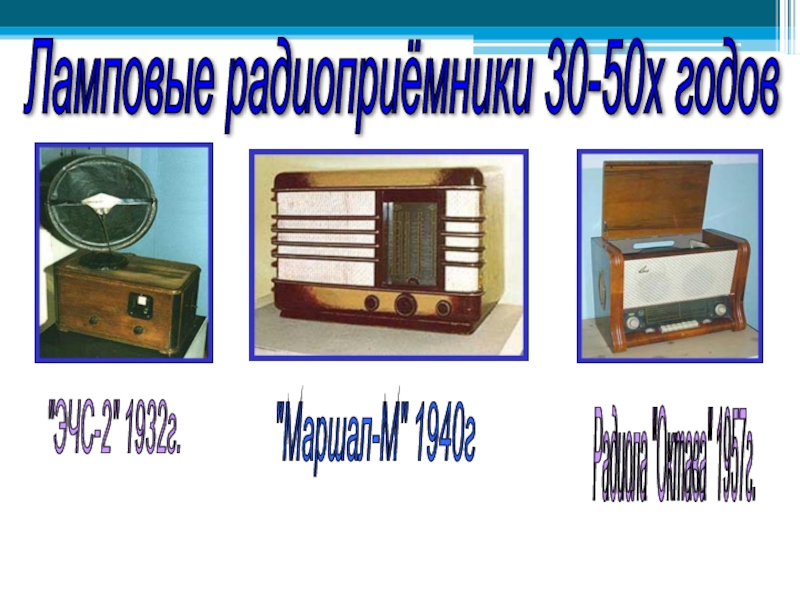

Радиола "Октава" 1957г.

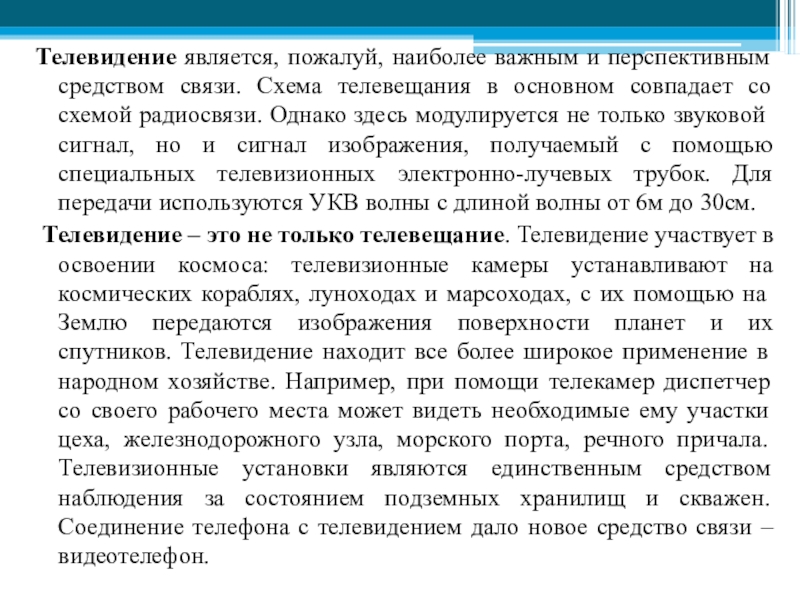

в основном совпадает со схемой радиосвязи. Однако здесь модулируется не только звуковой сигнал, но и сигнал изображения, получаемый с помощью специальных телевизионных электронно-лучевых трубок. Для передачи используются УКВ волны с длиной волны от 6м до 30см.
Телевидение – это не только телевещание. Телевидение участвует в освоении космоса: телевизионные камеры устанавливают на космических кораблях, луноходах и марсоходах, с их помощью на Землю передаются изображения поверхности планет и их спутников. Телевидение находит все более широкое применение в народном хозяйстве. Например, при помощи телекамер диспетчер со своего рабочего места может видеть необходимые ему участки цеха, железнодорожного узла, морского порта, речного причала. Телевизионные установки являются единственным средством наблюдения за состоянием подземных хранилищ и скважен. Соединение телефона с телевидением дало новое средство связи – видеотелефон.

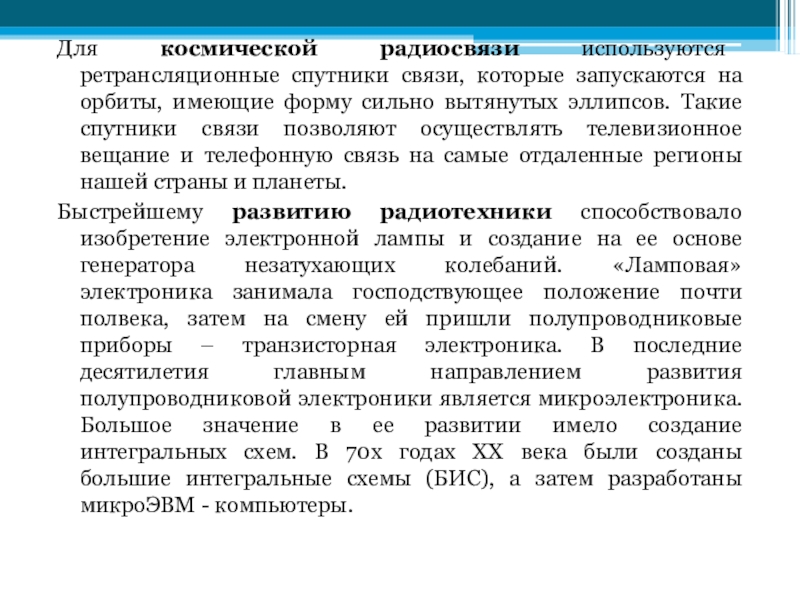

имеющие форму сильно вытянутых эллипсов. Такие спутники связи позволяют осуществлять телевизионное вещание и телефонную связь на самые отдаленные регионы нашей страны и планеты.
Быстрейшему развитию радиотехники способствовало изобретение электронной лампы и создание на ее основе генератора незатухающих колебаний. «Ламповая» электроника занимала господствующее положение почти полвека, затем на смену ей пришли полупроводниковые приборы – транзисторная электроника. В последние десятилетия главным направлением развития полупроводниковой электроники является микроэлектроника. Большое значение в ее развитии имело создание интегральных схем. В 70х годах ХХ века были созданы большие интегральные схемы (БИС), а затем разработаны микроЭВМ - компьютеры.

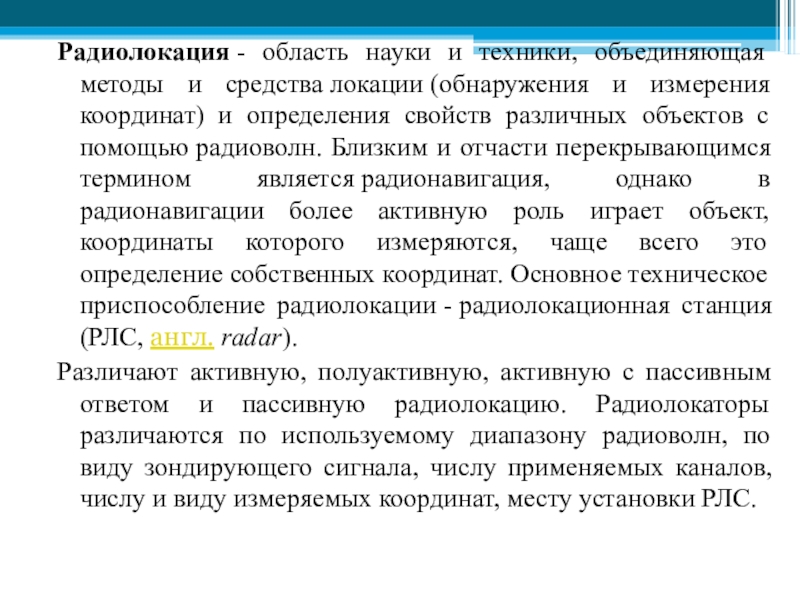

координат) и определения свойств различных объектов с помощью радиоволн. Близким и отчасти перекрывающимся термином является радионавигация, однако в радионавигации более активную роль играет объект, координаты которого измеряются, чаще всего это определение собственных координат. Основное техническое приспособление радиолокации - радиолокационная станция(РЛС, англ. radar).
Различают активную, полуактивную, активную с пассивным ответом и пассивную радиолокацию. Радиолокаторы различаются по используемому диапазону радиоволн, по виду зондирующего сигнала, числу применяемых каналов, числу и виду измеряемых координат, месту установки РЛС.

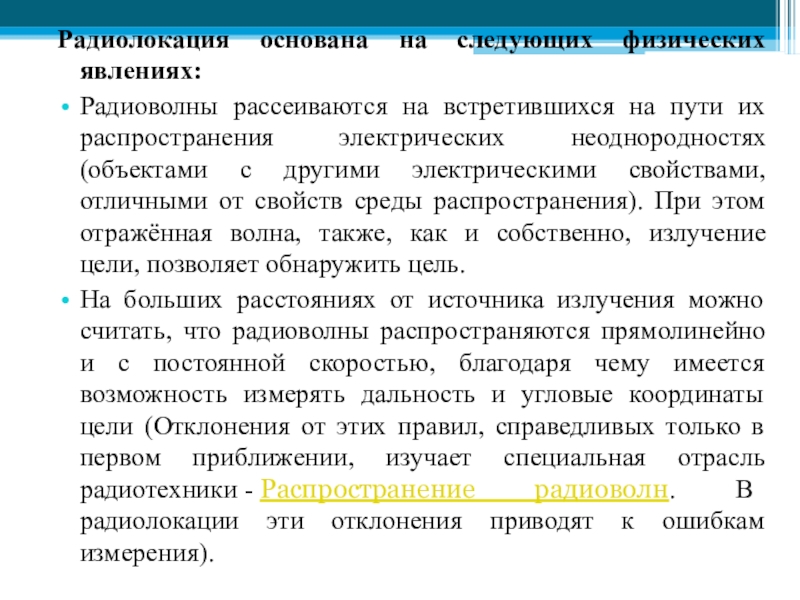

их распространения электрических неоднородностях (объектами с другими электрическими свойствами, отличными от свойств среды распространения). При этом отражённая волна, также, как и собственно, излучение цели, позволяет обнаружить цель.
На больших расстояниях от источника излучения можно считать, что радиоволны распространяются прямолинейно и с постоянной скоростью, благодаря чему имеется возможность измерять дальность и угловые координаты цели (Отклонения от этих правил, справедливых только в первом приближении, изучает специальная отрасль радиотехники - Распространение радиоволн. В радиолокации эти отклонения приводят к ошибкам измерения).

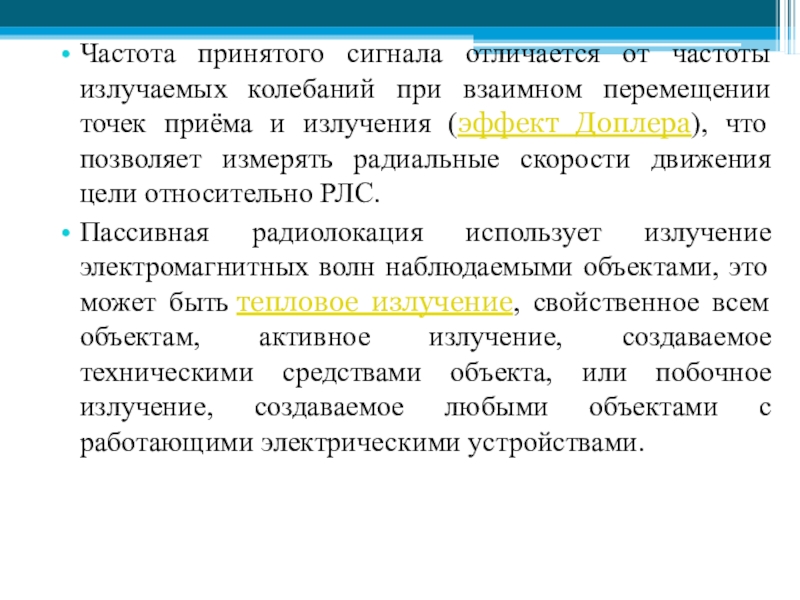

точек приёма и излучения (эффект Доплера), что позволяет измерять радиальные скорости движения цели относительно РЛС.
Пассивная радиолокация использует излучение электромагнитных волн наблюдаемыми объектами, это может быть тепловое излучение, свойственное всем объектам, активное излучение, создаваемое техническими средствами объекта, или побочное излучение, создаваемое любыми объектами с работающими электрическими устройствами.

лежит сотовая сеть. Ключевая особенность заключается в том, что общая зона покрытия делится на ячейки (соты), определяющиеся зонами покрытия отдельных базовых станций (БС). Соты частично перекрываются и вместе образуют сеть. На идеальной (ровной и без застройки) поверхности зона покрытия одной БС представляет собой круг, поэтому составленная из них сеть имеет вид шестиугольных ячеек (сот).
Сеть составляют разнесённые в пространстве приёмопередатчики, работающие в одном и том же частотном диапазоне, и коммутирующее оборудование, позволяющее определять текущее местоположение подвижных абонентов и обеспечивать непрерывность связи при перемещении абонента из зоны действия одного приёмопередатчика в зону действия другого.

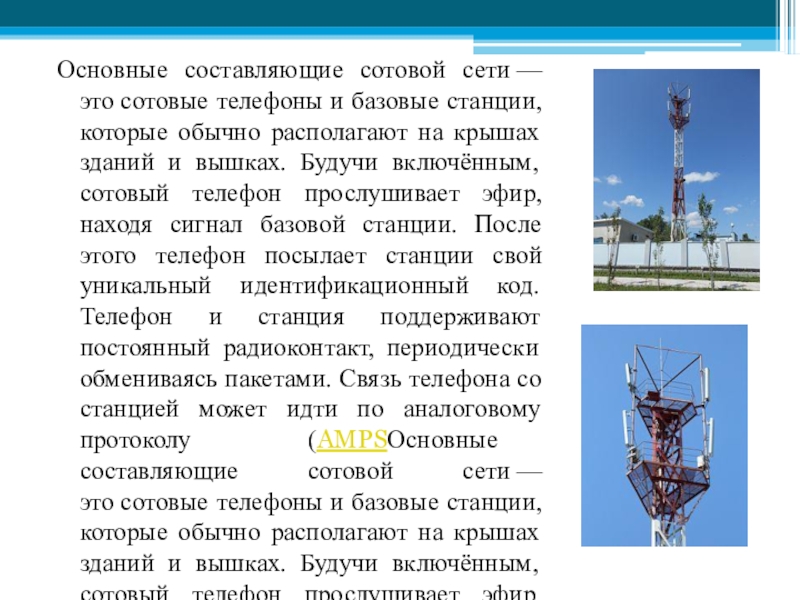

на крышах зданий и вышках. Будучи включённым, сотовый телефон прослушивает эфир, находя сигнал базовой станции. После этого телефон посылает станции свой уникальный идентификационный код. Телефон и станция поддерживают постоянный радиоконтакт, периодически обмениваясь пакетами. Связь телефона со станцией может идти по аналоговому протоколу (AMPSОсновные составляющие сотовой сети — это сотовые телефоны и базовые станции, которые обычно располагают на крышах зданий и вышках. Будучи включённым, сотовый телефон прослушивает эфир, находя сигнал базовой станции. После этого телефон посылает станции свой уникальный идентификационный код. Телефон и станция поддерживают постоянный радиоконтакт, периодически обмениваясь пакетами. Связь телефона со станцией может идти по аналоговому протоколу (AMPS, NAMPSОсновные составляющие сотовой сети — это сотовые телефоны и базовые станции, которые обычно располагают на крышах зданий и вышках. Будучи включённым, сотовый телефон прослушивает эфир, находя сигнал базовой станции. После этого телефон посылает станции свой уникальный идентификационный код. Телефон и станция поддерживают постоянный радиоконтакт, периодически обмениваясь пакетами. Связь телефона со станцией может идти по аналоговому протоколу (AMPS, NAMPS, NMT-450) или по цифровому (DAMPSОсновные составляющие сотовой сети — это сотовые телефоны и базовые станции, которые обычно располагают на крышах зданий и вышках. Будучи включённым, сотовый телефон прослушивает эфир, находя сигнал базовой станции. После этого телефон посылает станции свой уникальный идентификационный код. Телефон и станция поддерживают постоянный радиоконтакт, периодически обмениваясь пакетами. Связь телефона со станцией может идти по аналоговому протоколу (AMPS, NAMPS, NMT-450) или по цифровому (DAMPS, CDMAОсновные составляющие сотовой сети — это сотовые телефоны и базовые станции, которые обычно располагают на крышах зданий и вышках. Будучи включённым, сотовый телефон прослушивает эфир, находя сигнал базовой станции. После этого телефон посылает станции свой уникальный идентификационный код. Телефон и станция поддерживают постоянный радиоконтакт, периодически обмениваясь пакетами. Связь телефона со станцией может идти по аналоговому протоколу (AMPS, NAMPS, NMT-450) или по цифровому (DAMPS, CDMA, GSMОсновные составляющие сотовой сети — это сотовые телефоны и базовые станции, которые обычно располагают на крышах зданий и вышках. Будучи включённым, сотовый телефон прослушивает эфир, находя сигнал базовой станции. После этого телефон посылает станции свой уникальный идентификационный код. Телефон и станция поддерживают постоянный радиоконтакт, периодически обмениваясь пакетами. Связь телефона со станцией может идти по аналоговому протоколу (AMPS, NAMPS, NMT-450) или по цифровому (DAMPS, CDMA, GSM, UMTS).

сервисной соты ухудшается), он налаживает связь с другой (англ. handover).
Сотовые сети могут состоять из базовых станций разного стандарта, что позволяет оптимизировать работу сети и улучшить её покрытие.
Сотовые сети разных операторов соединены друг с другом, а также со стационарной телефонной сетью. Это позволяет абонентам одного оператора делать звонки абонентам другого оператора, с мобильных телефонов на стационарные и со стационарных на мобильные.

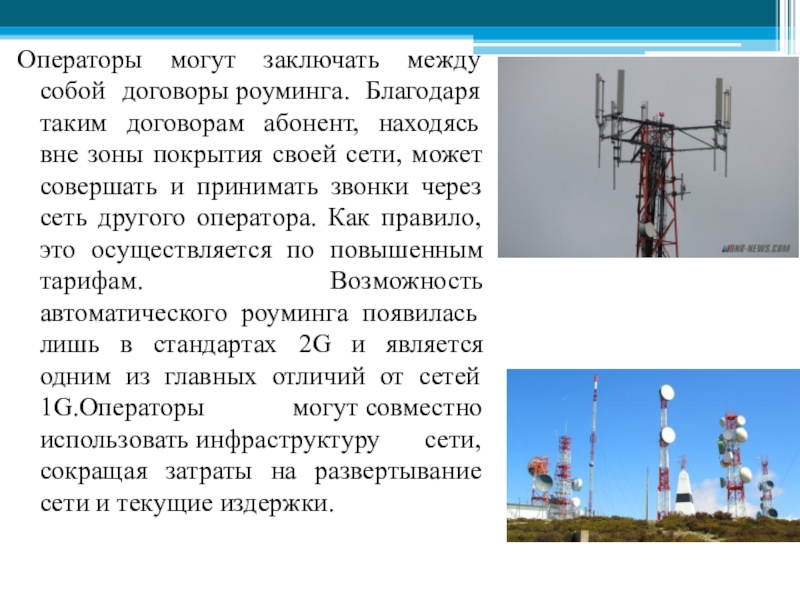

вне зоны покрытия своей сети, может совершать и принимать звонки через сеть другого оператора. Как правило, это осуществляется по повышенным тарифам. Возможность автоматического роуминга появилась лишь в стандартах 2G и является одним из главных отличий от сетей 1G.Операторы могут совместно использовать инфраструктуру сети, сокращая затраты на развертывание сети и текущие издержки.
