Презентация, доклад по физике Параллельное соединение проводников
Содержание
- 1. Презентация по физике Параллельное соединение проводников
- 2. Образовательная: выявить закономерности между величинами
- 3. 1. Вводная часть. 2. Актуализация знаний.
- 4. Слайд 4
- 5. 1.Что такое электрический ток?
- 6. Тест № 1Какое соединение проводников последовательно ?

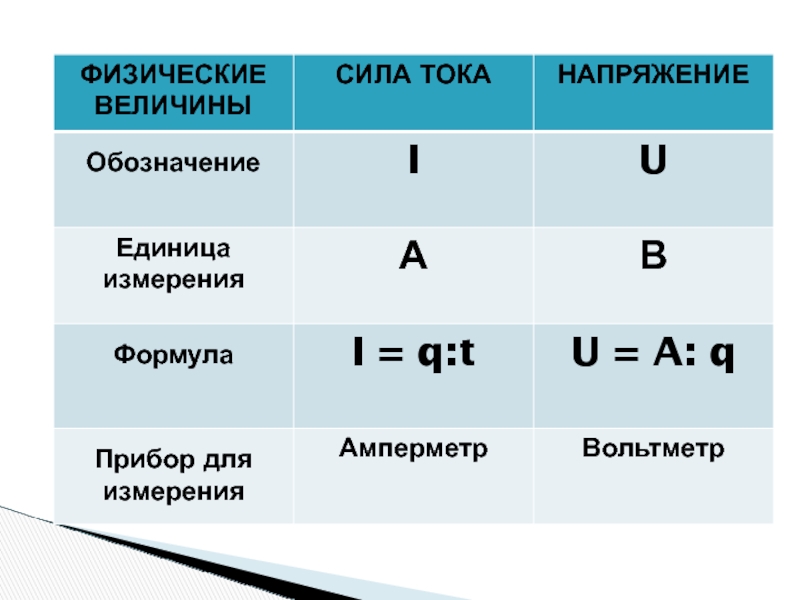

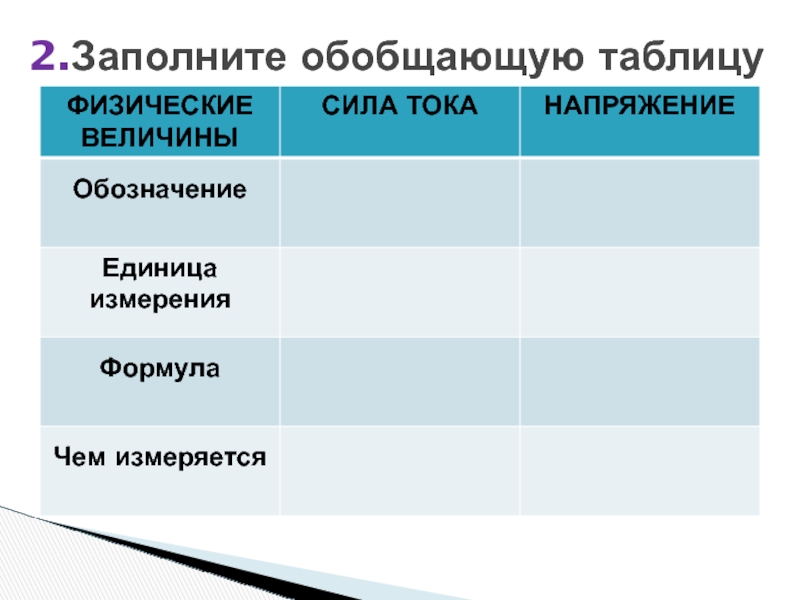

- 7. 2.Заполните обобщающую таблицу
- 8. Слайд 8

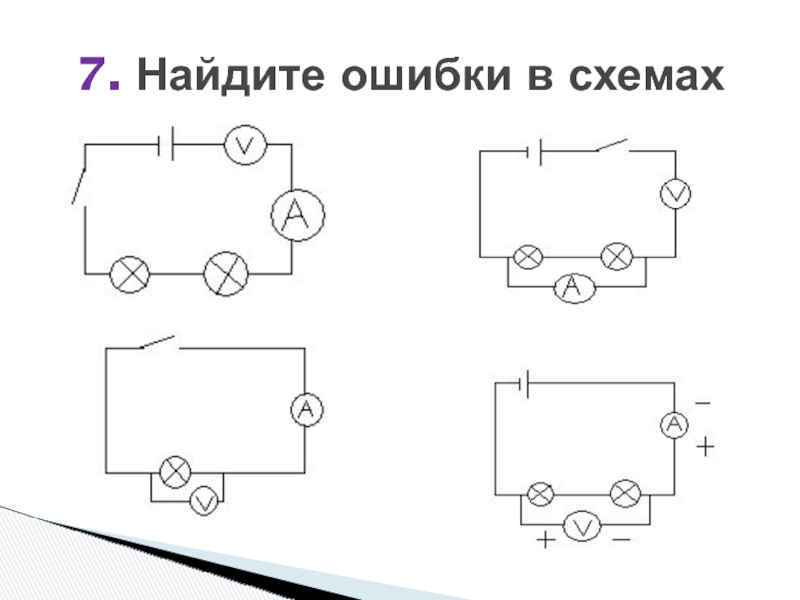

- 9. 7. Найдите ошибки в схемах
- 10. Последовательное соединениеR1R2

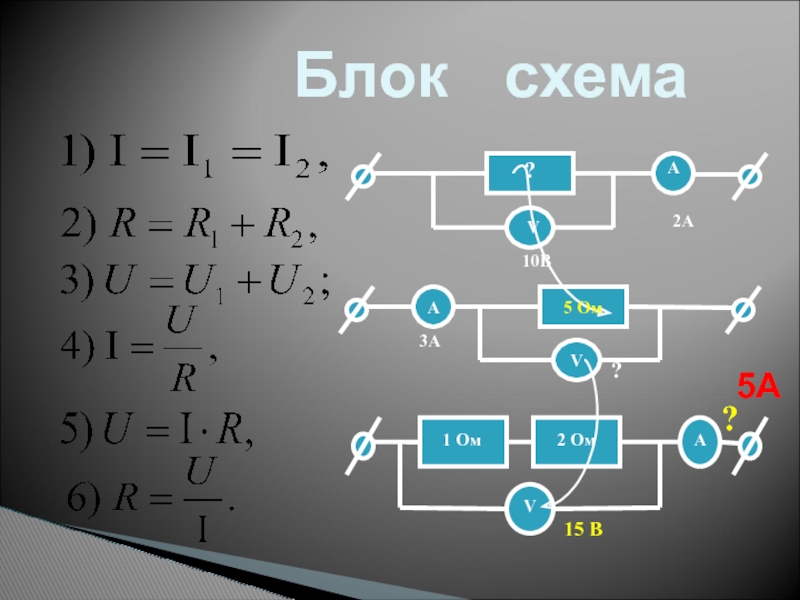

- 11. Блок схема5 Ом15 В5А
- 12. Параллельное соединение проводников- соединение, при котором все
- 13. Изобразите последовательное и параллельное соединение проводников.V
- 14. 5. План для описания прибора
- 15. Особенности параллельного соединения проводников:Проводники включаются в цепь
- 16. Точки А и В называются УЗЛАМИ разветвленияПотребители
- 17. АналогияАналогично сила тока в неразветвленной части цепи
- 18. -+1. Собрать цепь по схеме
- 19. Закономерности параллельного соединения проводников:Напряжение на участке цепи
- 20. Параллельное соединение проводников. Измерение силы тока.-+А1. Собрать
- 21. Закономерности параллельного соединения проводниковВеличина, обратная сопротивлению всего
- 22. При параллельном соединении проводников как бы увеличивается
- 23. При параллельном соединении N одинаковых элементов (резисторов,

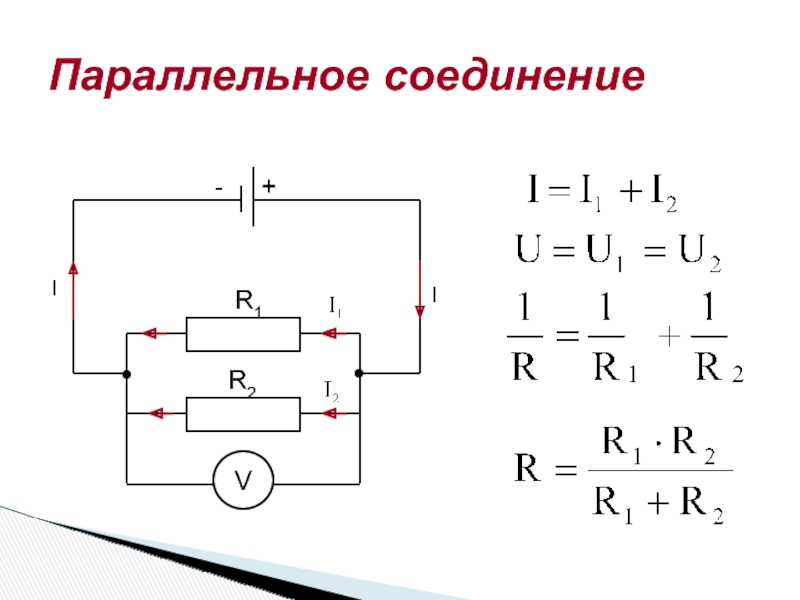

- 24. Параллельное соединение
- 25. Слайд 25
- 26. Слайд 26
- 27. График
- 28. Пример параллельного соединения: потребители в жилых помещениях.
- 29. Преимущества и недостатки соединений
- 30. Проверь себяКакое соединение проводников параллельно ?
- 31. 3. Выразите в СИ
- 32. Вольтметр V1 показывает 12 В. каковы показания амперметра и вольтметра V2?6 Ом2 ОмR1R2Решение:
- 33. ГИА Амперметр А показывает силу тока
- 34. Оцени свою работу на каждом этапе урока.Запиши
- 35. Слайд 35
- 36. Для «умников и умниц» /разгадайте анаграммы/:ТОРНЛЕКЭВЬЛТО МО ПЕРАМ
- 37. Через 10 секунд скажите, какое изменение нужно
Образовательная: выявить закономерности между величинами I- силы тока, U- напряжения и R- сопротивления, существующие в цепи с параллельным соединением проводников. Развивающая: развивать умения наблюдать, сравнивать, анализировать, делать выводы;проводить простейший физический
Слайд 2Образовательная:
выявить закономерности между величинами
I- силы тока,
U- напряжения и R- сопротивления,
существующие в цепи с параллельным
соединением проводников.
Развивающая:
развивать умения наблюдать, сравнивать, анализировать, делать выводы;
проводить простейший физический эксперимент.
Воспитательная:
формировать умение осуществлять самоконтроль;
соблюдать технику безопасности при проведении физического эксперимента.
существующие в цепи с параллельным
соединением проводников.
Развивающая:
развивать умения наблюдать, сравнивать, анализировать, делать выводы;
проводить простейший физический эксперимент.
Воспитательная:
формировать умение осуществлять самоконтроль;
соблюдать технику безопасности при проведении физического эксперимента.
ЦЕЛИ УРОКА
Слайд 31. Вводная часть.
2. Актуализация знаний.
Фронтальный опрос.
3. Параллельное
соединение проводников. Демонстрация, беседа, презентация, объяснение нового материала, работа с таблицей.
4. Закрепление изученного материала. Работа с презентацией. Решение задач.
5. Подведение итогов, домашнее задание.
4. Закрепление изученного материала. Работа с презентацией. Решение задач.
5. Подведение итогов, домашнее задание.
План урока:
Слайд 5

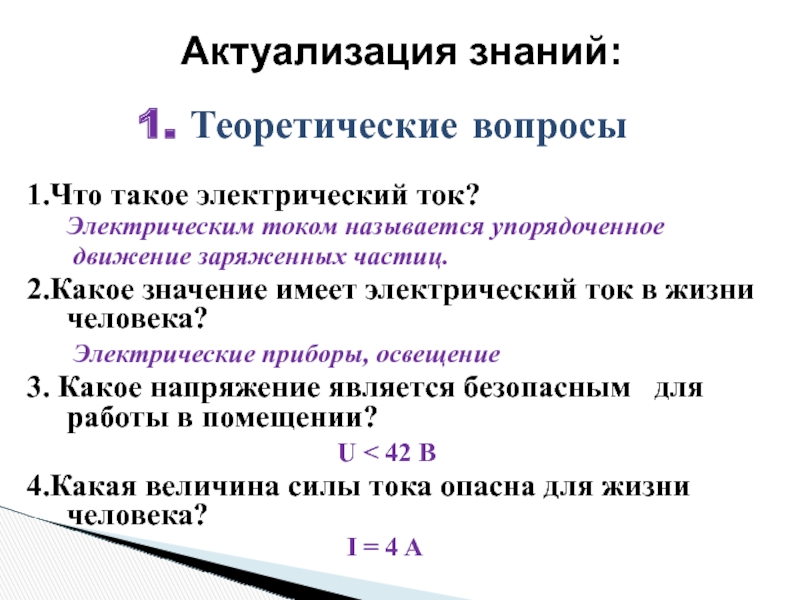

1.Что такое электрический ток?
Электрическим током называется упорядоченное
движение заряженных частиц.
2.Какое значение имеет электрический ток в жизни человека?
Электрические приборы, освещение
3. Какое напряжение является безопасным для работы в помещении?
U < 42 B
4.Какая величина силы тока опасна для жизни человека?
I = 4 A
1. Теоретические вопросы
Актуализация знаний:
Слайд 6Тест № 1
Какое соединение проводников последовательно ?
А. Б.
2. Какая электрическая величина одинакова для всех проводников при последовательном соединении?
A. I Б. R В. U
3. Как найти напряжение в цепи, состоящей из последовательно соединенных проводников?
А. Б. В.
4. Как найти общее сопротивление цепи, состоящей из последовательно соединенных проводников?
А. Б. В.
5. Единица силы тока
А. А Б. Ом В. U
2. Какая электрическая величина одинакова для всех проводников при последовательном соединении?
A. I Б. R В. U
3. Как найти напряжение в цепи, состоящей из последовательно соединенных проводников?
А. Б. В.
4. Как найти общее сопротивление цепи, состоящей из последовательно соединенных проводников?
А. Б. В.
5. Единица силы тока
А. А Б. Ом В. U
ОТВЕТ: 1Б; 2А; 3Б; 4В; 5А.

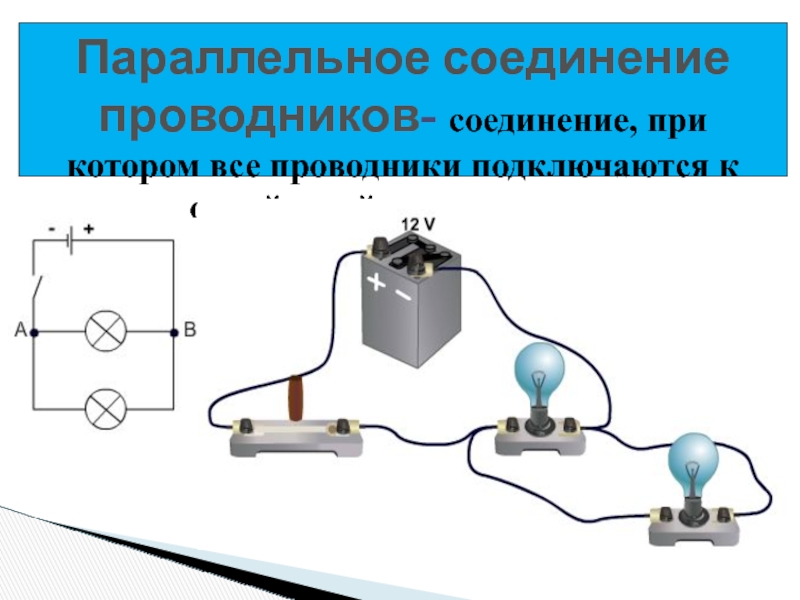

Слайд 12Параллельное соединение проводников- соединение, при котором все проводники подключаются к одной
и той же паре точек.
Слайд 15Особенности параллельного соединения проводников:
Проводники включаются в цепь параллельно друг другу (Одним
своим концом присоединяются к точке цепи А, а вторым концом к точке В)
Цепь содержит разветвления
Цепь содержит разветвления

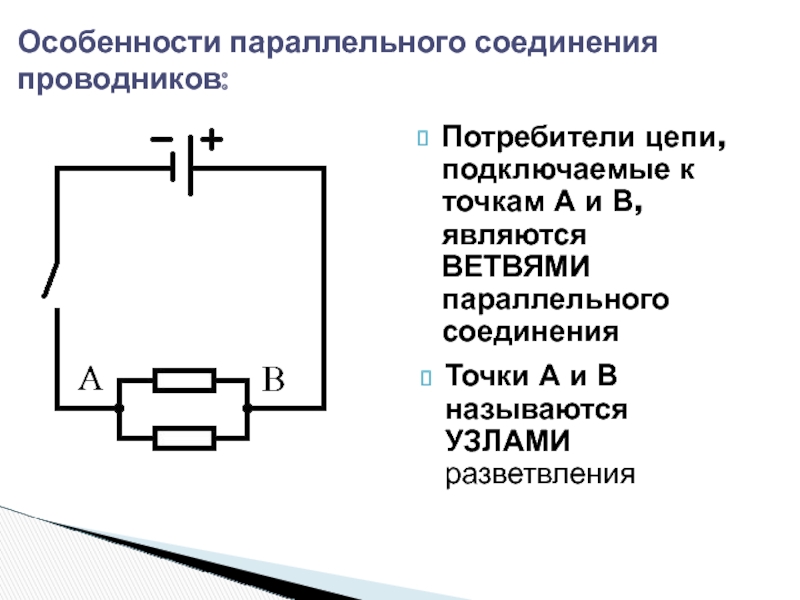

Слайд 16Точки А и В называются УЗЛАМИ разветвления
Потребители цепи, подключаемые к точкам
А и В, являются ВЕТВЯМИ параллельного соединения
Особенности параллельного соединения проводников:

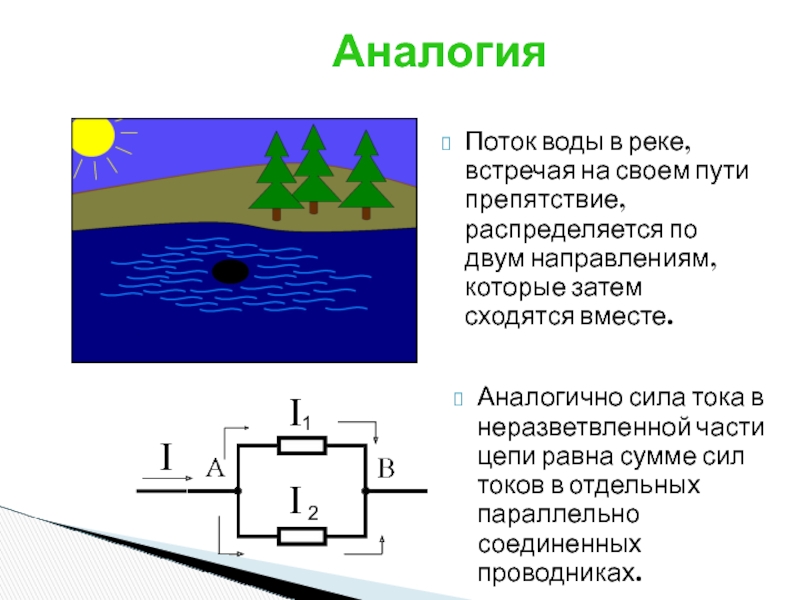

Слайд 17Аналогия
Аналогично сила тока в неразветвленной части цепи равна сумме сил токов
в отдельных параллельно соединенных проводниках.
Поток воды в реке, встречая на своем пути препятствие, распределяется по двум направлениям, которые затем сходятся вместе.

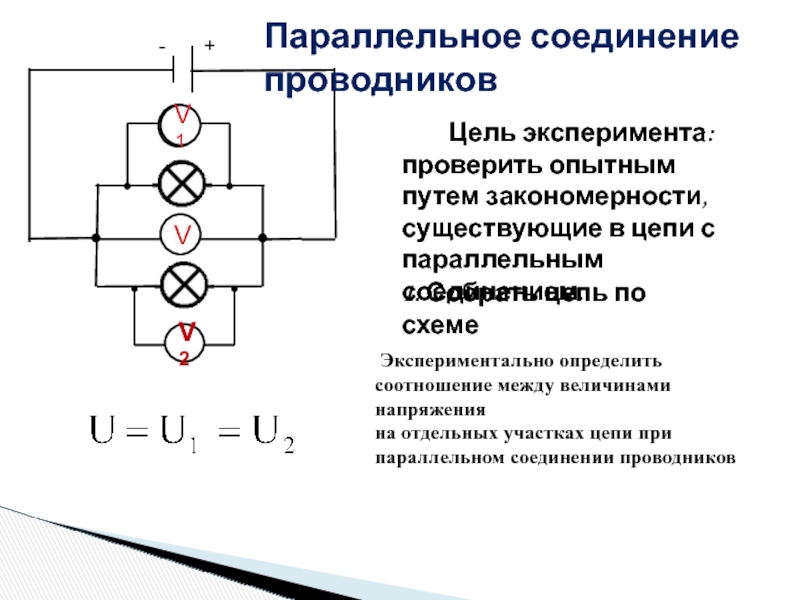

Слайд 18-
+
1. Собрать цепь по схеме
Цель эксперимента:
проверить
опытным путем закономерности, существующие в цепи с параллельным соединением.
Экспериментально определить соотношение между величинами
напряжения
на отдельных участках цепи при параллельном соединении проводников
Параллельное соединение проводников
V
V1

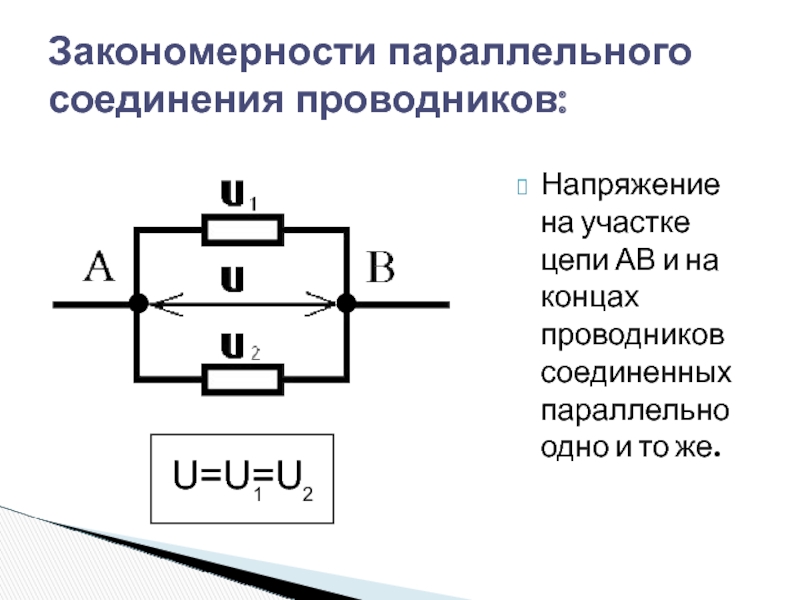

Слайд 19Закономерности параллельного соединения проводников:
Напряжение на участке цепи АВ и на концах
проводников соединенных параллельно одно и то же.
Слайд 20Параллельное соединение проводников.
Измерение силы тока.
-
+
А
1. Собрать цепь по схеме
Экспериментально определить соотношение
между величинами
силы тока
на отдельных участках цепи при параллельном соединении проводников
силы тока
на отдельных участках цепи при параллельном соединении проводников
Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках ?

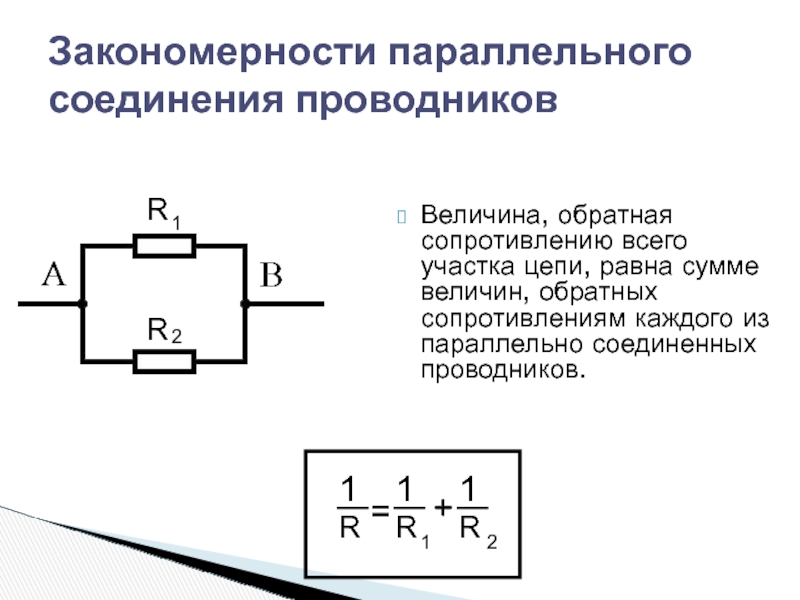

Слайд 21Закономерности параллельного соединения проводников
Величина, обратная сопротивлению всего участка цепи, равна сумме
величин, обратных сопротивлениям каждого из параллельно соединенных проводников.
Слайд 22При параллельном соединении проводников как бы увеличивается общая площадь их поперечного
сечения. Поэтому общее сопротивление цепи уменьшается и становится меньше сопротивления каждого из проводников, входящих в цепь.

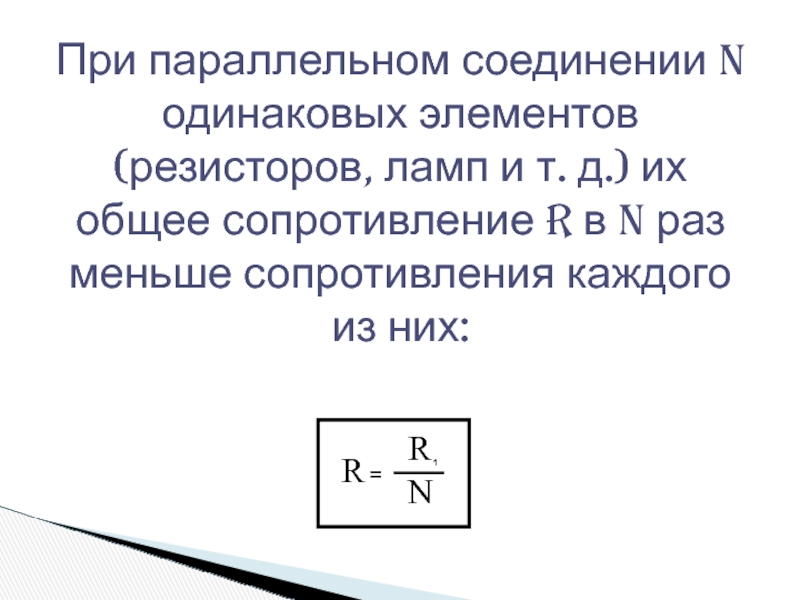

Слайд 23При параллельном соединении N одинаковых элементов (резисторов, ламп и т. д.)
их общее сопротивление R в N раз меньше сопротивления каждого из них:
Слайд 25 Вывод:
Проверили опытным путем
закономерности, существующие в цепи с параллельным соединением..
Слайд 28
Пример параллельного соединения: потребители в жилых помещениях.
Преимущества и недостатки соединений:
Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.
Пример последовательного соединения: гирлянда.
Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Преимущества и недостатки соединений

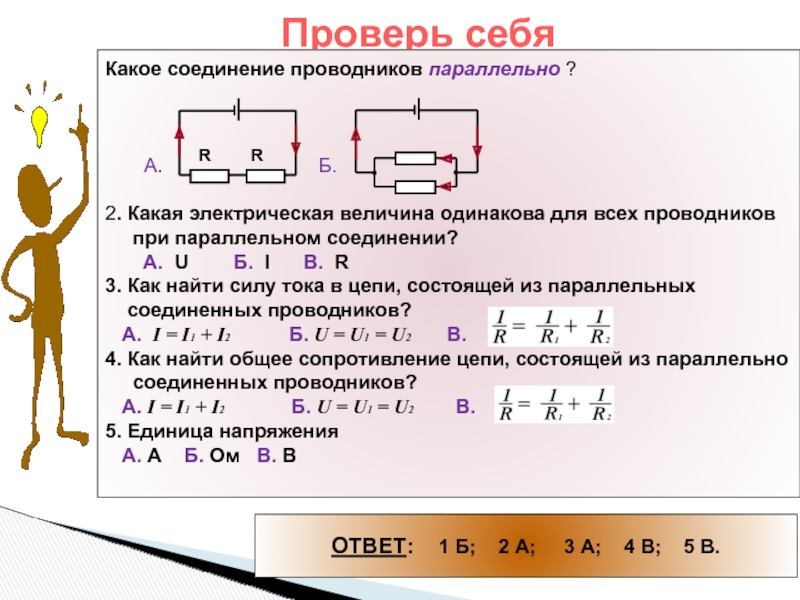

Слайд 30Проверь себя
Какое соединение проводников параллельно ?
А.
Б.
2. Какая электрическая величина одинакова для всех проводников
при параллельном соединении?
A. U Б. I В. R
3. Как найти силу тока в цепи, состоящей из параллельных
соединенных проводников?
А. I = I1 + I2 Б. U = U1 = U2 В.
4. Как найти общее сопротивление цепи, состоящей из параллельно
соединенных проводников?
А. I = I1 + I2 Б. U = U1 = U2 В.
5. Единица напряжения
А. А Б. Ом В. В
2. Какая электрическая величина одинакова для всех проводников
при параллельном соединении?
A. U Б. I В. R
3. Как найти силу тока в цепи, состоящей из параллельных
соединенных проводников?
А. I = I1 + I2 Б. U = U1 = U2 В.
4. Как найти общее сопротивление цепи, состоящей из параллельно
соединенных проводников?
А. I = I1 + I2 Б. U = U1 = U2 В.
5. Единица напряжения
А. А Б. Ом В. В
ОТВЕТ: 1 Б; 2 А; 3 А; 4 В; 5 В.
Слайд 32Вольтметр V1 показывает 12 В. каковы показания амперметра и вольтметра V2?
6
Ом
2 Ом
R1
R2
Решение:

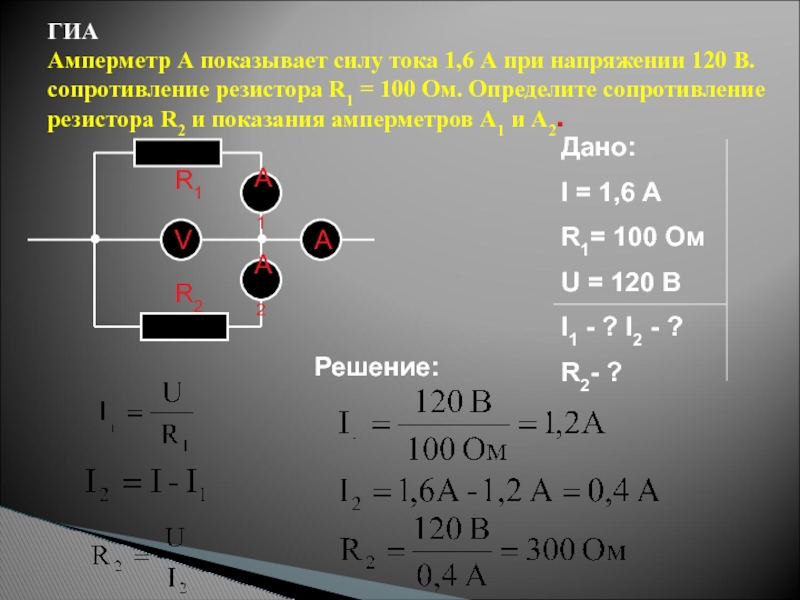

Слайд 33ГИА Амперметр А показывает силу тока 1,6 А при напряжении 120
В. сопротивление резистора R1 = 100 Ом. Определите сопротивление резистора R2 и показания амперметров А1 и А2.
R1
R2
Решение:

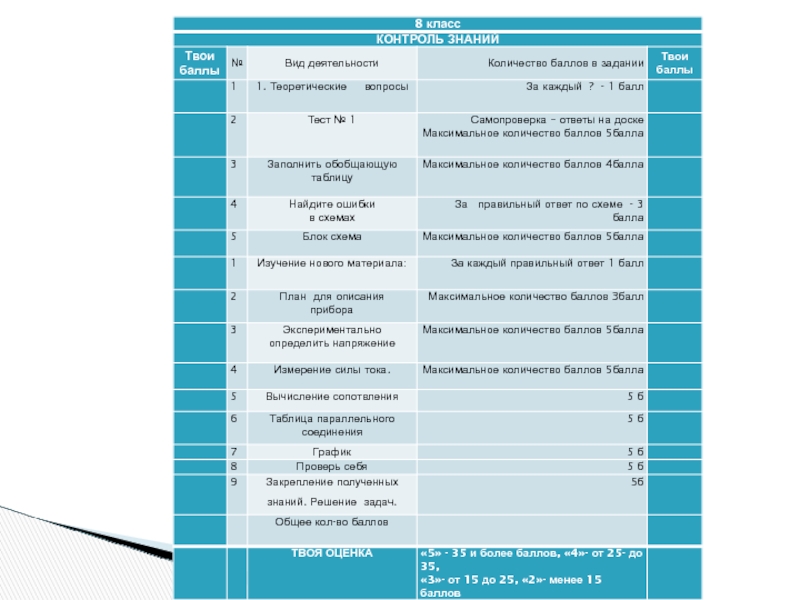

Слайд 34Оцени свою работу на каждом этапе урока.
Запиши в дневник домашнее задание
§49; упр.23 №2, №3.
СПАСИБО ЗА РАБОТУ!
СПАСИБО ЗА РАБОТУ!
Слайд 37Через 10 секунд скажите, какое изменение нужно произвести в порядке расположения
записей, чтобы получилась логическая цепочка.
I. Оразец 1. Протон. 2. Ядро. 3. Молекула. 4.Атом.
(1, 2, 4, 3.)
II. 1. 1 мОм. 2. 1 кОм. 3. 1 Ом. 4. 1 МОм .
(1, 3, 2, 4.)
I. Оразец 1. Протон. 2. Ядро. 3. Молекула. 4.Атом.
(1, 2, 4, 3.)
II. 1. 1 мОм. 2. 1 кОм. 3. 1 Ом. 4. 1 МОм .
(1, 3, 2, 4.)
