Презентация, доклад по физике 8 класс Лабораторная работа №6 Измерение сопротивления проводника при помощи амперметра и вольтметра

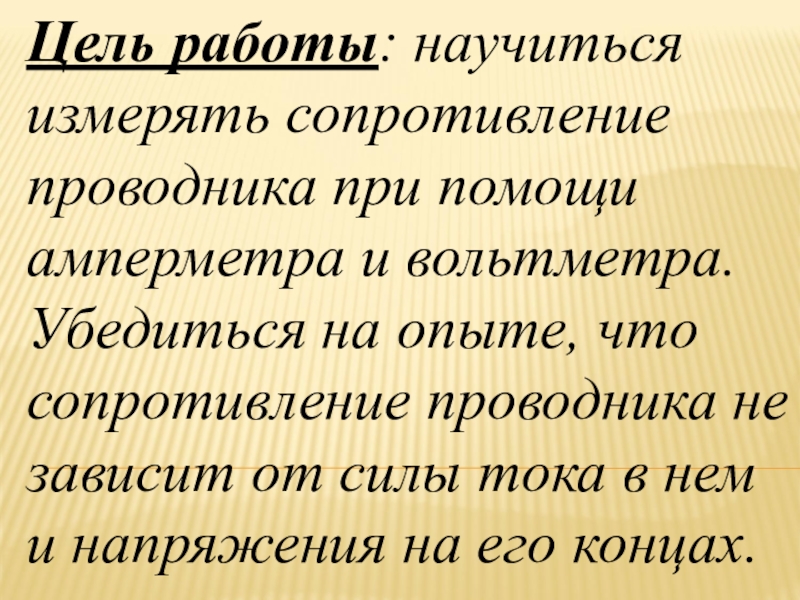

Убедиться на опыте, что сопротивление проводника не зависит от силы тока в нем и напряжения на его концах.

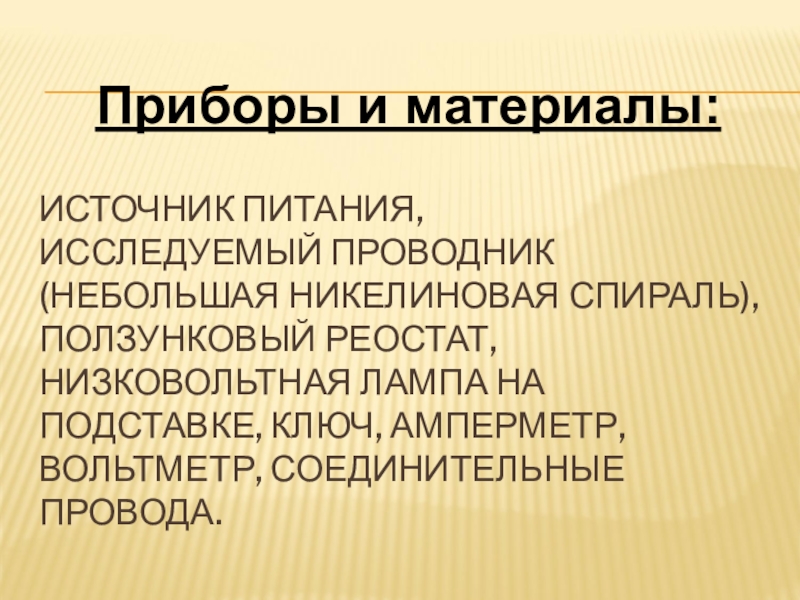

ПОДСТАВКЕ, КЛЮЧ, АМПЕРМЕТР, ВОЛЬТМЕТР, СОЕДИНИТЕЛЬНЫЕ ПРОВОДА.

Приборы и материалы:

зажимам источника без какого-либо приемника тока, соединенного последовательно с амперметром. Можно испортить амперметр;

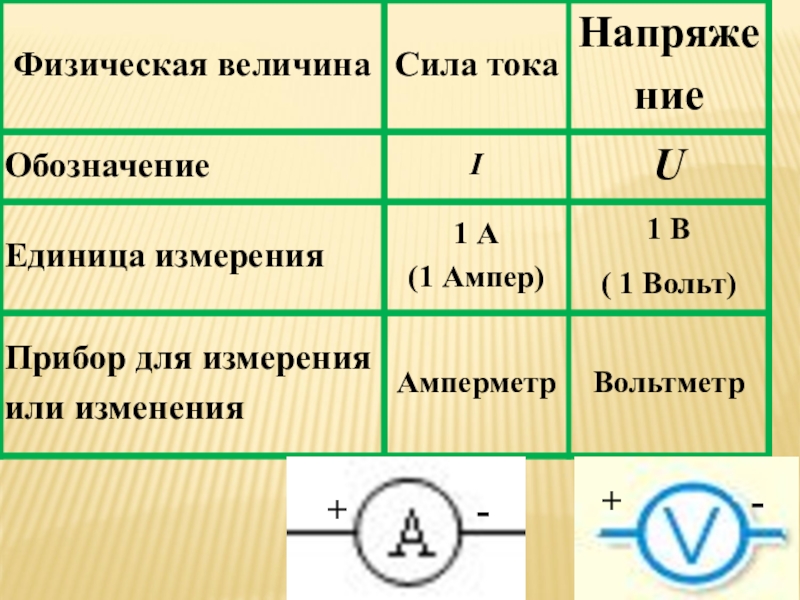

амперметр включают последовательно;
нельзя присоединять вольтметр последовательно с потребителями. Можно испортить вольтметр;
вольтметр включают параллельно;
«+» к «+»,«-» к «-»;
обязательно с нагрузкой;
определяем цену деления прибора, показания, предел измерения.

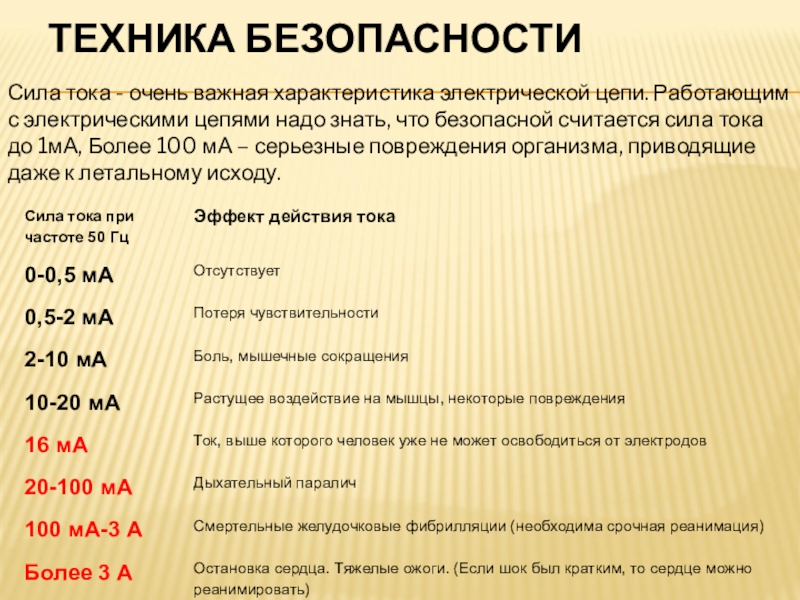

электрическими цепями надо знать, что безопасной считается сила тока до 1мА, Более 100 мА – серьезные повреждения организма, приводящие даже к летальному исходу.

равным нулю, и если в цепи нет других приемников тока, то сила тока может оказаться очень большой и амперметр испортится.

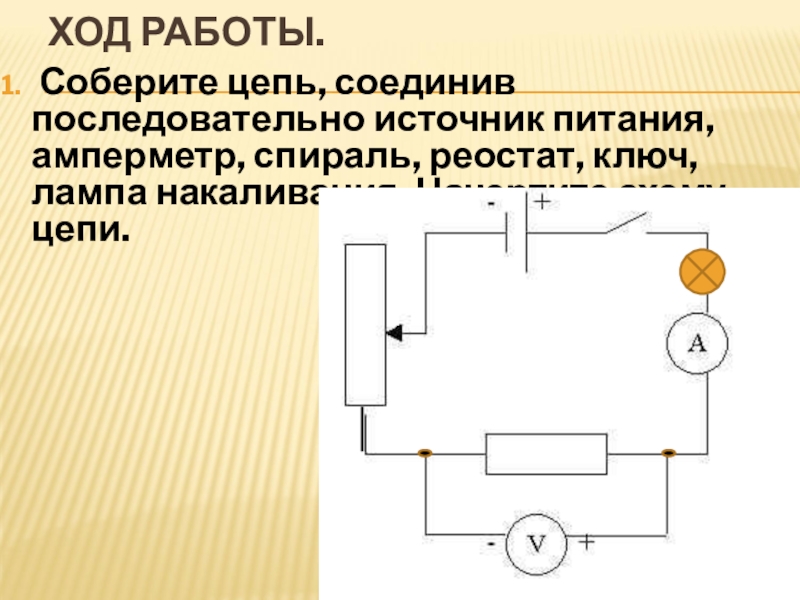

ключ, лампа накаливания. Начертите схему цепи.

ключ, лампа накаливания. Начертите схему цепи.

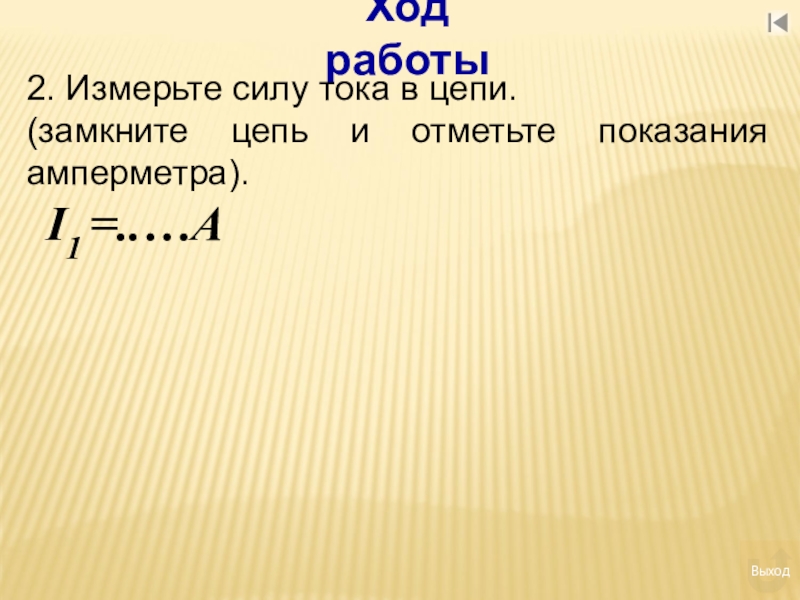

амперметра).
I1 =..…А

Выход

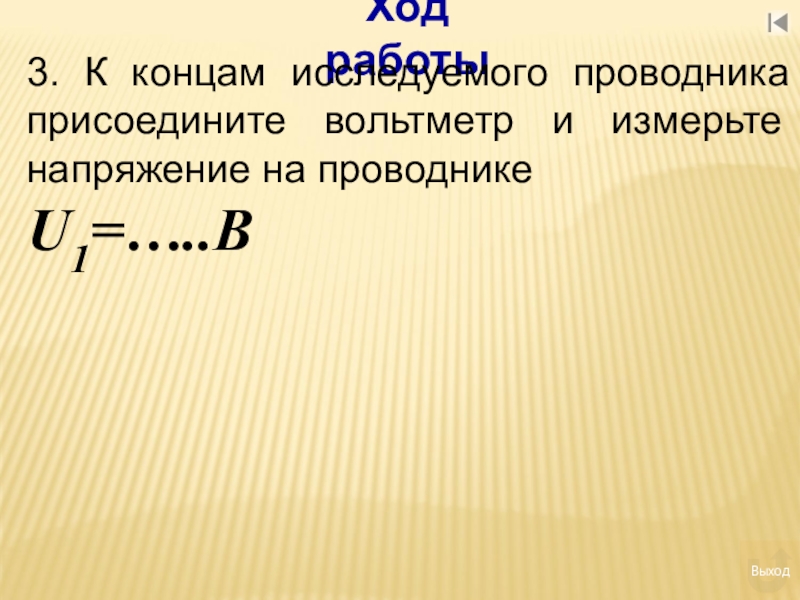

на проводнике
U1=…..В

Выход

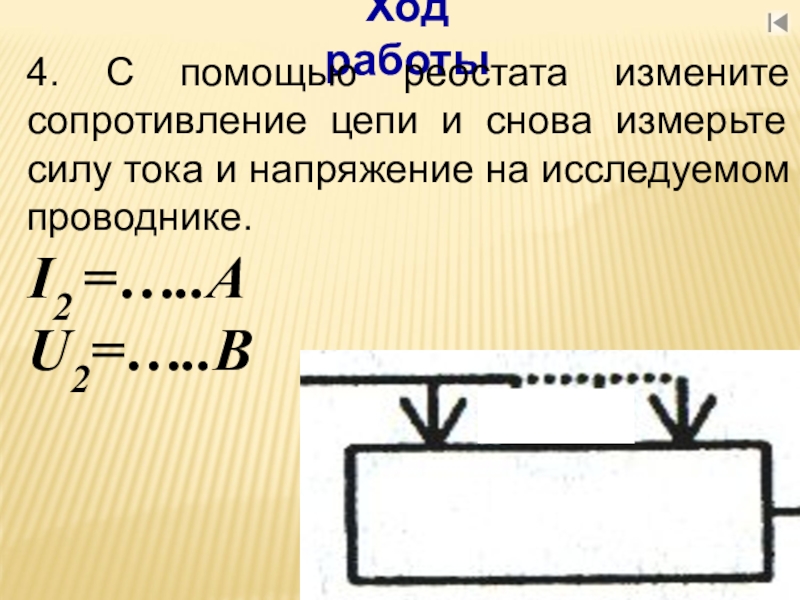

силу тока и напряжение на исследуемом проводнике.
I2 =…..А
U2=…..В

Выход

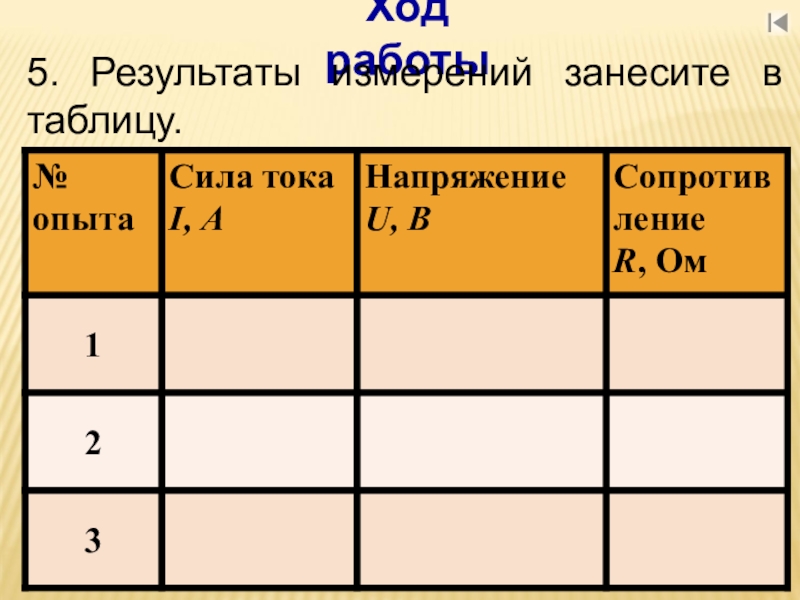

отдельного измерения.

Выход

участке цепи.

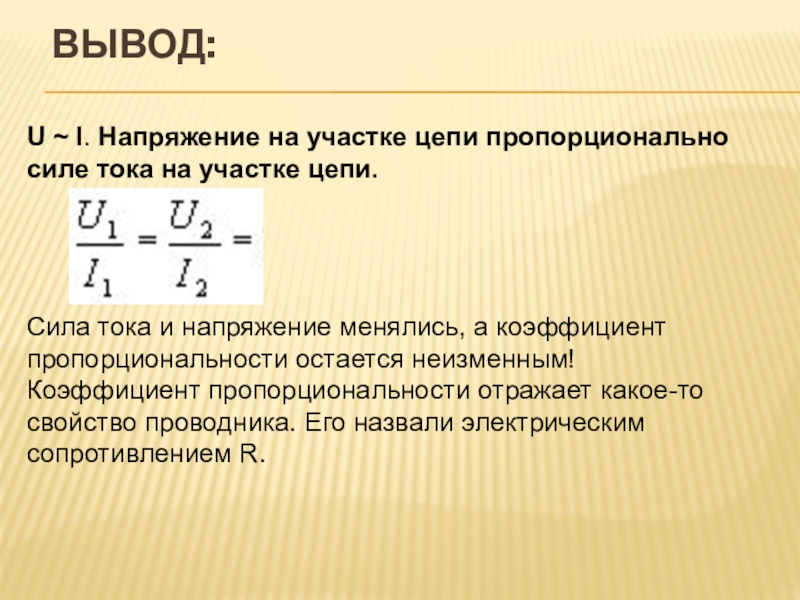

Сила тока и напряжение менялись, а коэффициент пропорциональности остается неизменным!
Коэффициент пропорциональности отражает какое-то свойство проводника. Его назвали электрическим сопротивлением R.

I.

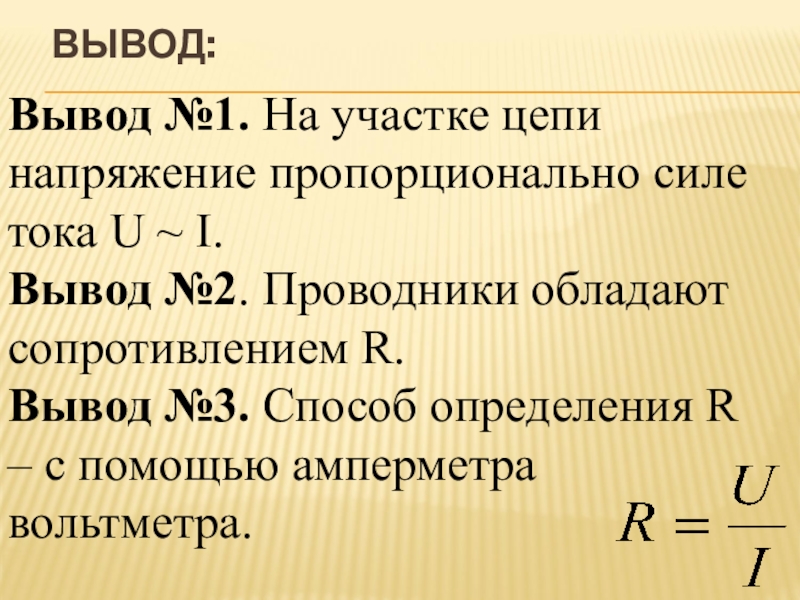

Вывод №2. Проводники обладают сопротивлением R.
Вывод №3. Способ определения R – с помощью амперметра вольтметра.

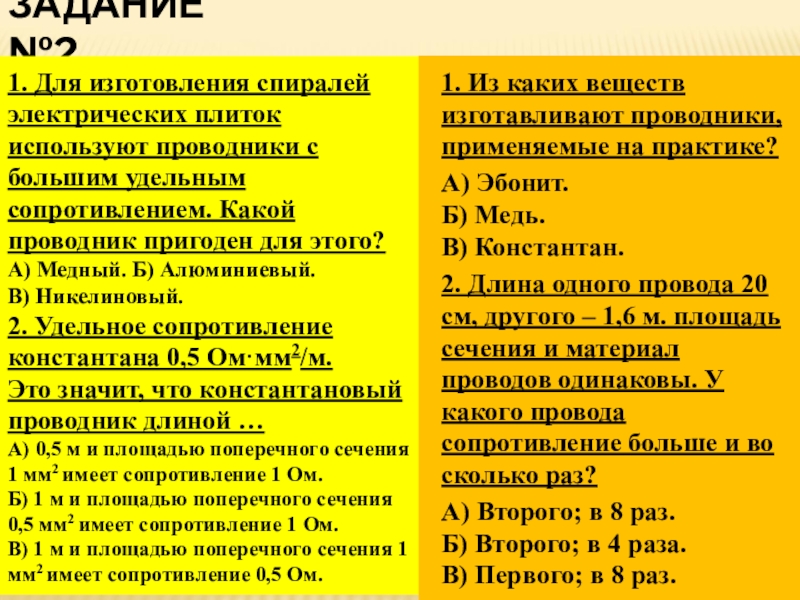

удельным сопротивлением. Какой проводник пригоден для этого?
А) Медный. Б) Алюминиевый. В) Никелиновый.
2. Удельное сопротивление константана 0,5 Ом·мм2/м.
Это значит, что константановый проводник длиной …
А) 0,5 м и площадью поперечного сечения 1 мм2 имеет сопротивление 1 Ом. Б) 1 м и площадью поперечного сечения 0,5 мм2 имеет сопротивление 1 Ом. В) 1 м и площадью поперечного сечения 1 мм2 имеет сопротивление 0,5 Ом.

1. Из каких веществ изготавливают проводники, применяемые на практике?
А) Эбонит. Б) Медь. В) Константан.
2. Длина одного провода 20 см, другого – 1,6 м. площадь сечения и материал проводов одинаковы. У какого провода сопротивление больше и во сколько раз?
А) Второго; в 8 раз. Б) Второго; в 4 раза. В) Первого; в 8 раз.

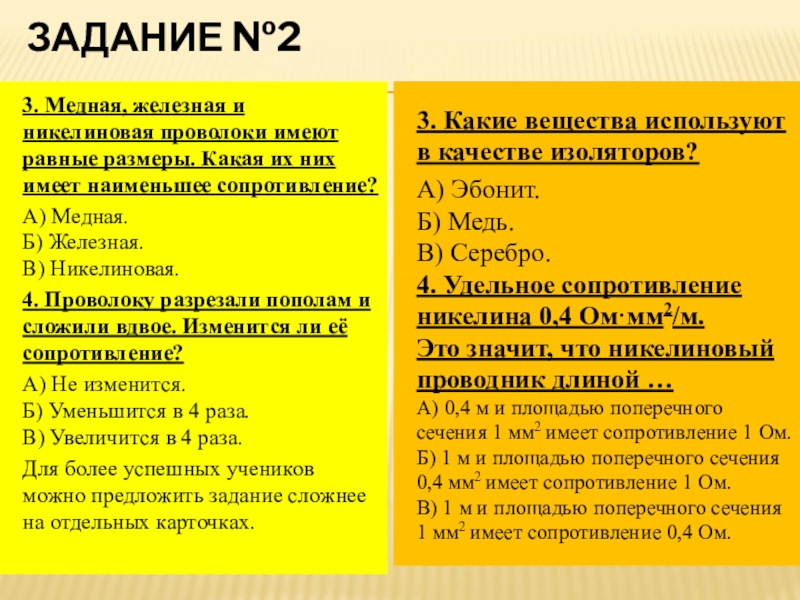

их них имеет наименьшее сопротивление?
А) Медная. Б) Железная. В) Никелиновая.
4. Проволоку разрезали пополам и сложили вдвое. Изменится ли её сопротивление?
А) Не изменится. Б) Уменьшится в 4 раза. В) Увеличится в 4 раза.
Для более успешных учеников можно предложить задание сложнее на отдельных карточках.

3. Какие вещества используют в качестве изоляторов?
А) Эбонит. Б) Медь. В) Серебро.
4. Удельное сопротивление никелина 0,4 Ом·мм2/м.
Это значит, что никелиновый проводник длиной …
А) 0,4 м и площадью поперечного сечения 1 мм2 имеет сопротивление 1 Ом. Б) 1 м и площадью поперечного сечения 0,4 мм2 имеет сопротивление 1 Ом. В) 1 м и площадью поперечного сечения 1 мм2 имеет сопротивление 0,4 Ом.

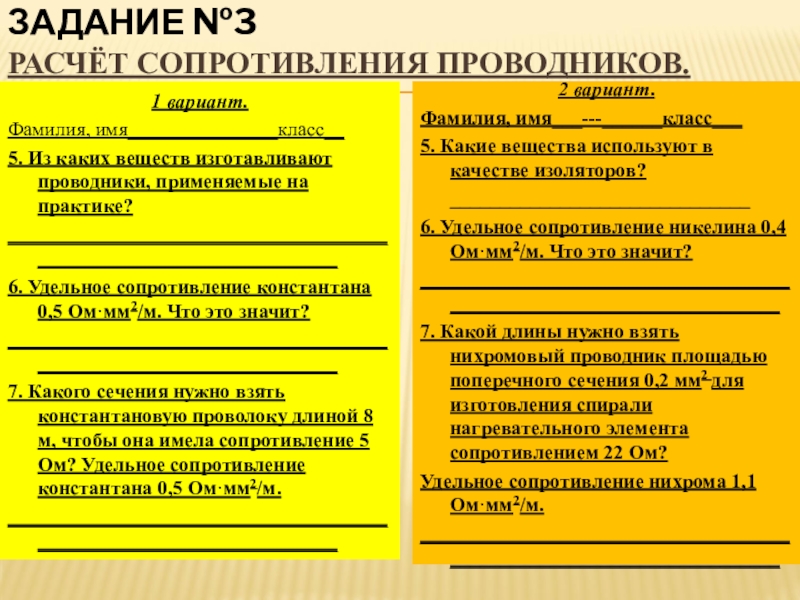

изготавливают проводники, применяемые на практике?
____________________________________________________________________
6. Удельное сопротивление константана 0,5 Ом·мм2/м. Что это значит?
____________________________________________________________________
7. Какого сечения нужно взять константановую проволоку длиной 8 м, чтобы она имела сопротивление 5 Ом? Удельное сопротивление константана 0,5 Ом·мм2/м.
____________________________________________________________________

2 вариант.
Фамилия, имя___---______класс___
5. Какие вещества используют в качестве изоляторов?
______________________________
6. Удельное сопротивление никелина 0,4 Ом·мм2/м. Что это значит?
______________________________________________________________________
7. Какой длины нужно взять нихромовый проводник площадью поперечного сечения 0,2 мм2 для изготовления спирали нагревательного элемента сопротивлением 22 Ом?
Удельное сопротивление нихрома 1,1 Ом·мм2/м.
______________________________________________________________________

телевизора 50 мА. Чему равно сопротивление цепи этой секции?
Ответ : R=24 кОм.

8. Определите напряжение на концах проводника, сопротивление которого 20 Ом, если сила тока в проводнике 0,4А.
Ответ: U=8В.
