Презентация, доклад к задаче турнира юных физиков Отскакивающий шарик

Содержание

Формулировка задачи.Если вы отпустите шарик для пинг-понга, который вы удерживали над твердой горизонтальной поверхностью, он отскочит. Характер столкновения с поверхностью изменится, если в шарике есть жидкость. Исследуйте, как зависит характер столкновения от количества жидкости внутри шарика

Слайд 1Задача № 8 «Отскакивающий шарик»
Докладчик: Полях Евгения
Команда ”Квант” Змиевского лицея №1

им.З.К.Слюсаренка

Задача № 8 «Отскакивающий шарик»  Докладчик: Полях ЕвгенияКоманда ”Квант” Змиевского лицея №1 им.З.К.Слюсаренка

Слайд 2Формулировка задачи.
Если вы отпустите шарик для пинг-понга, который вы удерживали над

твердой горизонтальной поверхностью, он отскочит. Характер столкновения с поверхностью изменится, если в шарике есть жидкость. Исследуйте, как зависит характер столкновения от количества жидкости внутри шарика и других параметров.

Формулировка задачи.Если вы отпустите шарик для пинг-понга, который вы удерживали над твердой горизонтальной поверхностью, он отскочит. Характер

Слайд 3

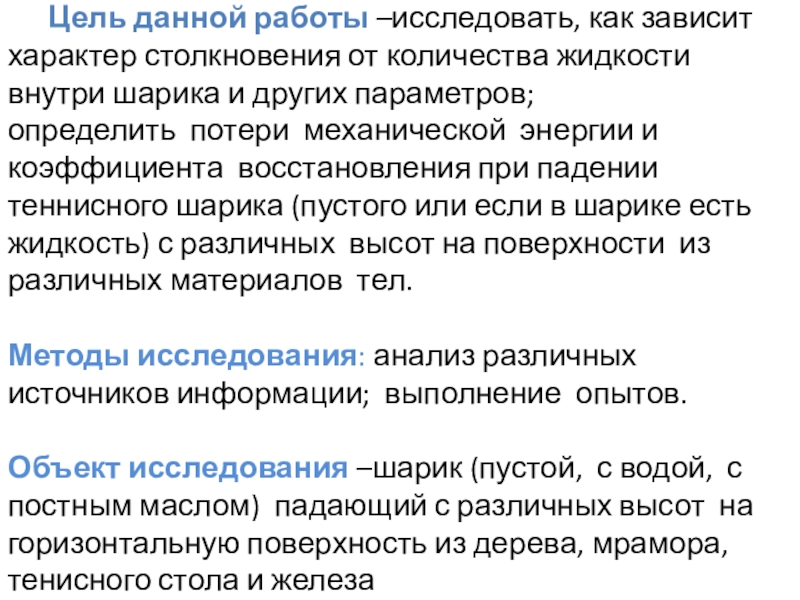

Цель данной работы –исследовать, как зависит характер столкновения от количества

жидкости внутри шарика и других параметров;
определить потери механической энергии и коэффициента восстановления при падении теннисного шарика (пустого или если в шарике есть жидкость) с различных высот на поверхности из различных материалов тел.

Методы исследования: анализ различных источников информации; выполнение опытов.

Объект исследования –шарик (пустой, с водой, с постным маслом) падающий с различных высот на горизонтальную поверхность из дерева, мрамора, тенисного стола и железа
Цель данной работы –исследовать, как зависит характер столкновения от количества жидкости внутри шарика и других параметров;определить

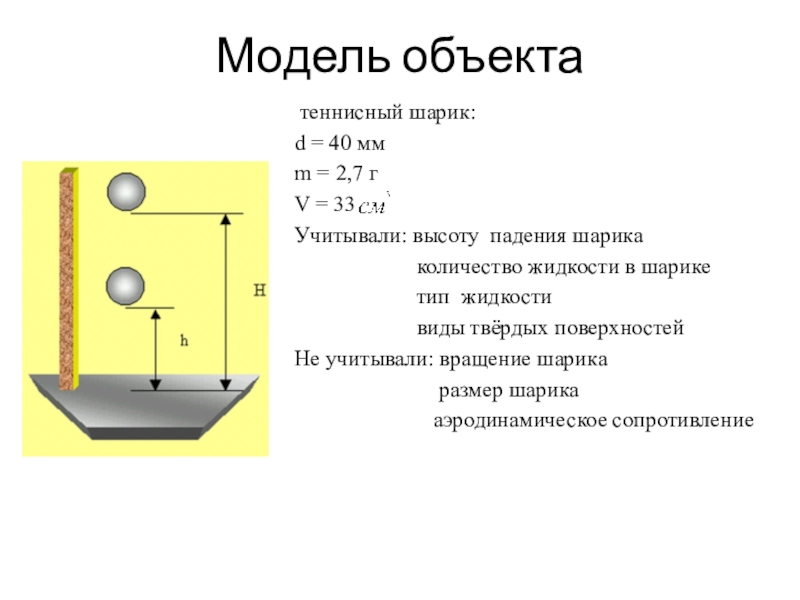

Слайд 4Модель объекта
теннисный шарик:
d = 40 мм
m = 2,7 г
V =

33
Учитывали: высоту падения шарика
количество жидкости в шарике
тип жидкости
виды твёрдых поверхностей
Не учитывали: вращение шарика
размер шарика
аэродинамическое сопротивление

Модель объекта теннисный шарик:d = 40 ммm = 2,7 гV = 33Учитывали: высоту падения шарика

Слайд 5Потери механической энергии можно рассчитать по формуле ΔЕ = mg(h-H) где:
· ΔЕ - уменьшение

механической энергии в Дж;
· m - масса шарика в кг;
· g=9,8м/ с2- ускорение свободного падения тел;
· H - высота падения шарика в м;
· h - высота отскока шарика в м;


k – коэффициент восстановления.
Потери механической энергии можно рассчитать по формуле ΔЕ = mg(h-H) где:· ΔЕ - уменьшение механической энергии в Дж;· m -

Слайд 6Гидравли́ческий уда́р (гидроудар) — скачок давления (гидроудар) — скачок давления в какой-либо системе, заполненной жидкостью (гидроудар) — скачок давления в какой-либо системе, заполненной жидкостью,

вызванный крайне быстрым изменением скорости потока этой жидкости за очень малый промежуток времени
Гидравли́ческий уда́р (гидроудар) — скачок давления (гидроудар) — скачок давления в какой-либо системе, заполненной жидкостью (гидроудар) — скачок давления в какой-либо системе, заполненной жидкостью, вызванный крайне быстрым изменением скорости потока этой жидкости

Слайд 7






Увеличение давления при гидравлическом ударе определяется  по формуле:
где : ΔР — увеличение давления  ,
ρ — плотность жидкости  ,
, — средние скорости до и после удара
с — скорость распространения ударной волны

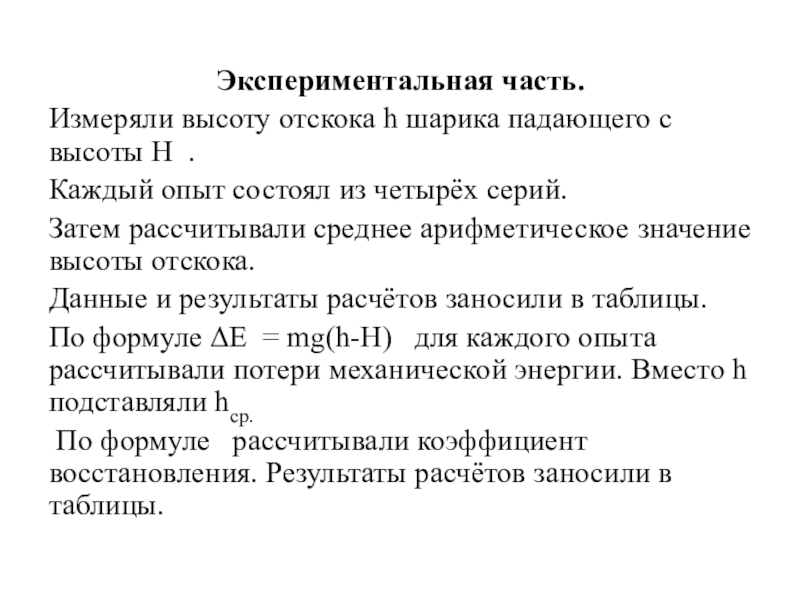

Слайд 8Экспериментальная часть.
Измеряли высоту отскока h шарика падающего с высоты Н

.
Каждый опыт состоял из четырёх серий.
Затем рассчитывали среднее арифметическое значение высоты отскока.
Данные и результаты расчётов заносили в таблицы.
По формуле ΔЕ = mg(h-H)   для каждого опыта рассчитывали потери механической энергии. Вместо h подставляли hср.
По формуле   рассчитывали коэффициент восстановления. Результаты расчётов заносили в таблицы.


Экспериментальная часть. Измеряли высоту отскока h шарика падающего с высоты Н . Каждый опыт состоял из четырёх

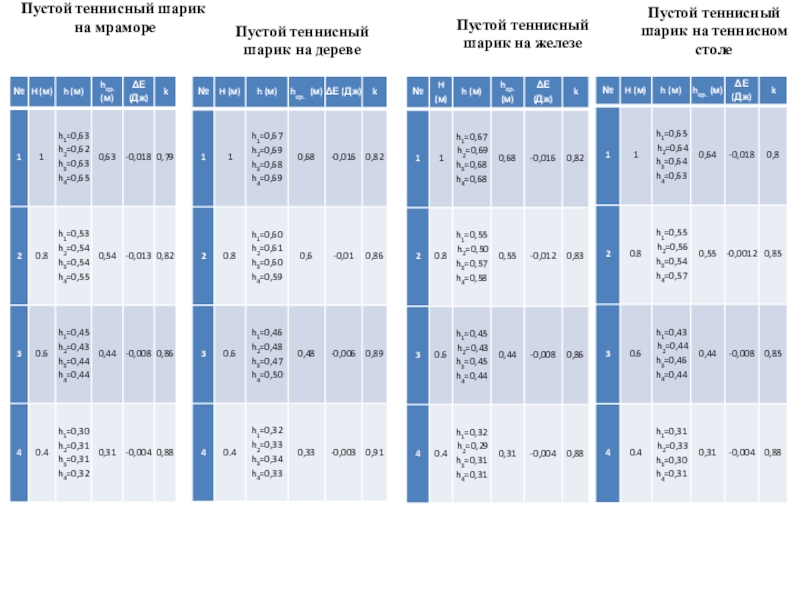

Слайд 9 Пустой теннисный шарик на мраморе


Пустой теннисный шарик на дереве
Пустой теннисный шарик

на железе

Пустой теннисный шарик на теннисном столе

Пустой теннисный шарик  на мраморе  Пустой теннисный шарик на дереве Пустой теннисный шарик на

Слайд 10

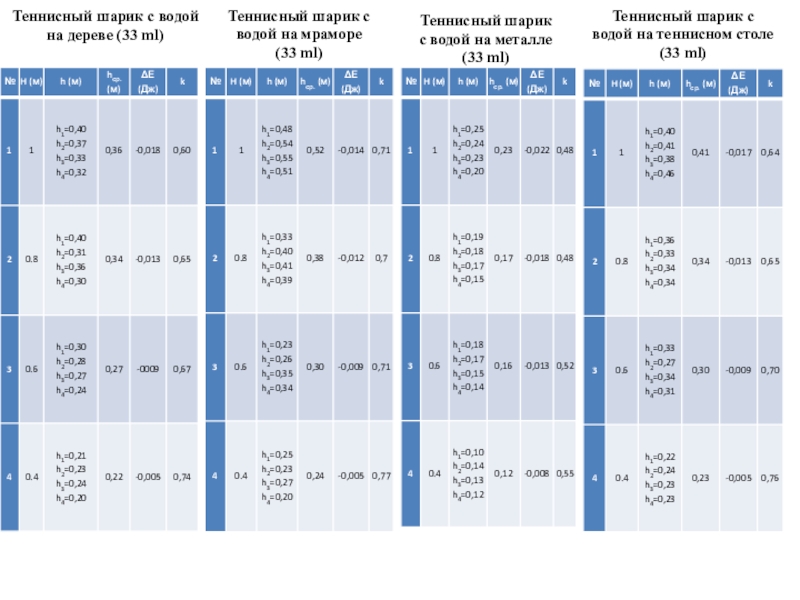

Теннисный шарик с водой на металле (33 ml)
Теннисный шарик с водой

на дереве (33 ml)

Теннисный шарик с водой на мраморе (33 ml)

Теннисный шарик с водой на теннисном столе (33 ml)

Теннисный шарик с водой на металле (33 ml)Теннисный шарик с водой на дереве (33 ml)Теннисный шарик с

Слайд 11Теннисный шарик с водой на дереве (20 ml)
Теннисный шарик с водой

на мраморе (20 ml)

Теннисный шарик с водой на металле (20 ml)

Теннисный шарик с водой на теннисном столе (20 ml)

Теннисный шарик с водой на дереве (20 ml)Теннисный шарик с водой на мраморе (20 ml)Теннисный шарик с

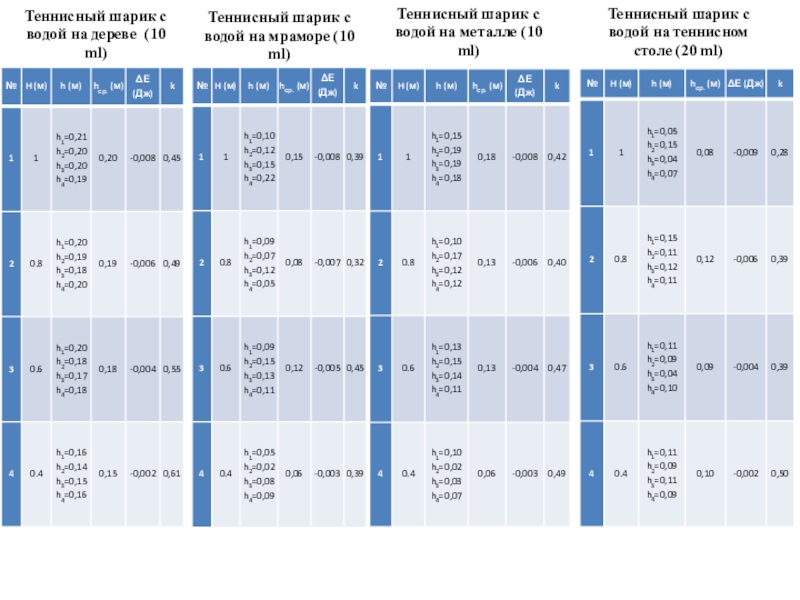

Слайд 12Теннисный шарик с водой на дереве (10 ml)
Теннисный шарик с водой

на мраморе (10 ml)

Теннисный шарик с водой на металле (10 ml)

Теннисный шарик с водой на теннисном столе (20 ml)

Теннисный шарик с водой на дереве (10 ml)Теннисный шарик с водой на мраморе (10 ml)Теннисный шарик с

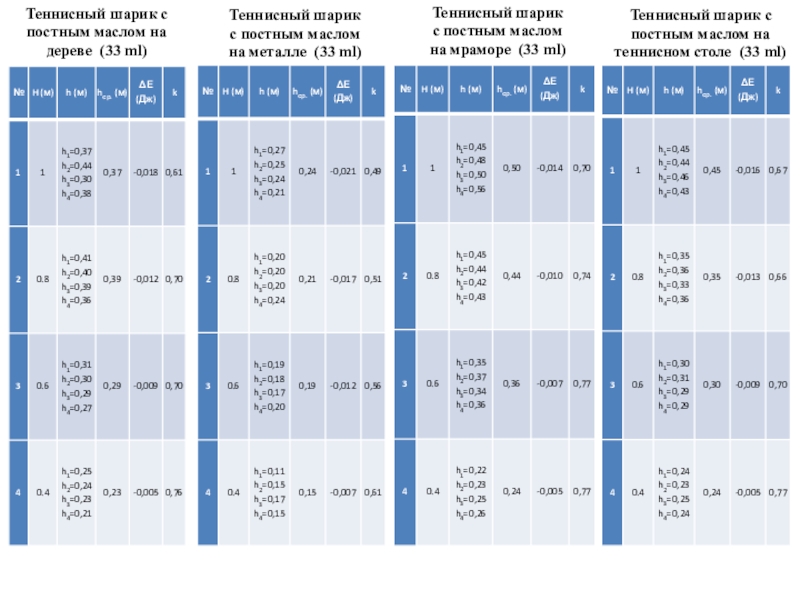

Слайд 13Теннисный шарик с постным маслом на дереве (33 ml)
Теннисный шарик с

постным маслом на металле (33 ml)

Теннисный шарик с постным маслом на мраморе (33 ml)

Теннисный шарик с постным маслом на теннисном столе (33 ml)

Теннисный шарик с постным маслом на дереве (33 ml)Теннисный шарик с постным маслом на металле (33 ml)Теннисный

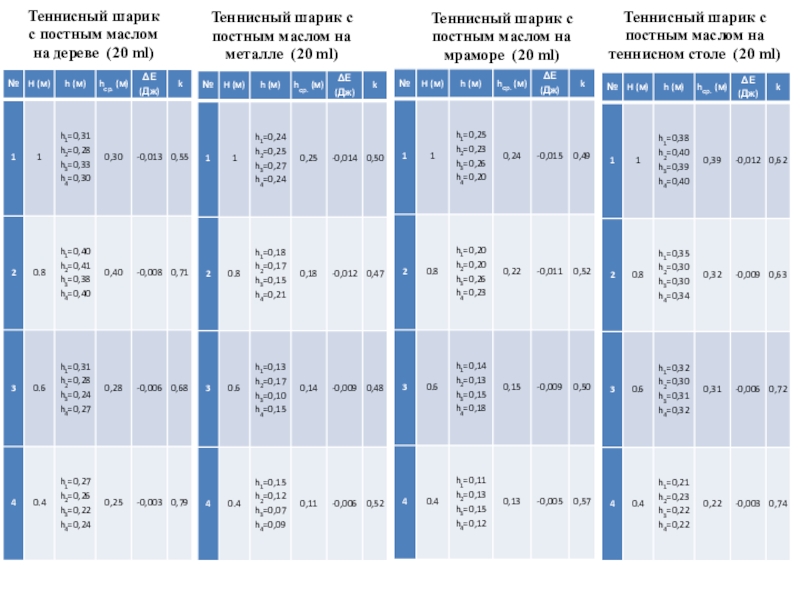

Слайд 14Теннисный шарик с постным маслом на дереве (20 ml)
Теннисный шарик с

постным маслом на металле (20 ml)

Теннисный шарик с постным маслом на мраморе (20 ml)

Теннисный шарик с постным маслом на теннисном столе (20 ml)

Теннисный шарик с постным маслом на дереве (20 ml)Теннисный шарик с постным маслом на металле (20 ml)Теннисный

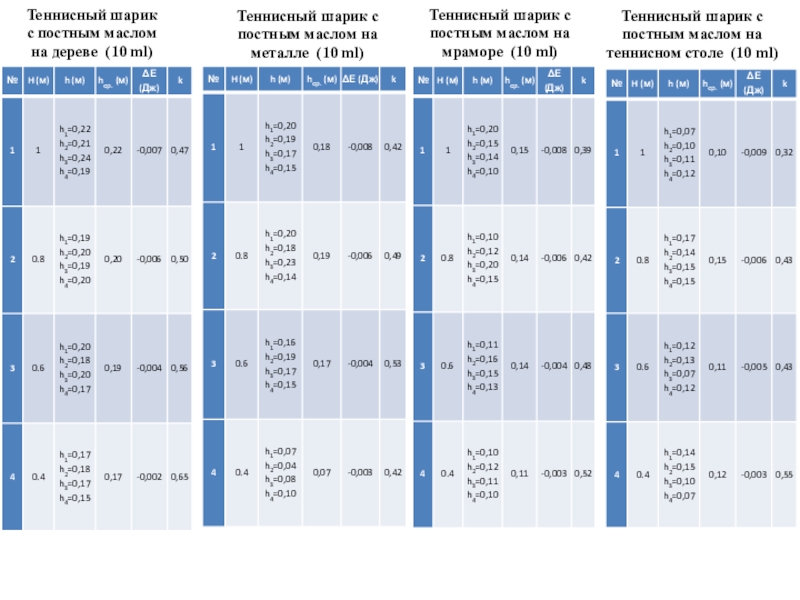

Слайд 15Теннисный шарик с постным маслом на дереве (10 ml)
Теннисный шарик с

постным маслом на металле (10 ml)

Теннисный шарик с постным маслом на мраморе (10 ml)

Теннисный шарик с постным маслом на теннисном столе (10 ml)

Теннисный шарик с постным маслом на дереве (10 ml)Теннисный шарик с постным маслом на металле (10 ml)Теннисный

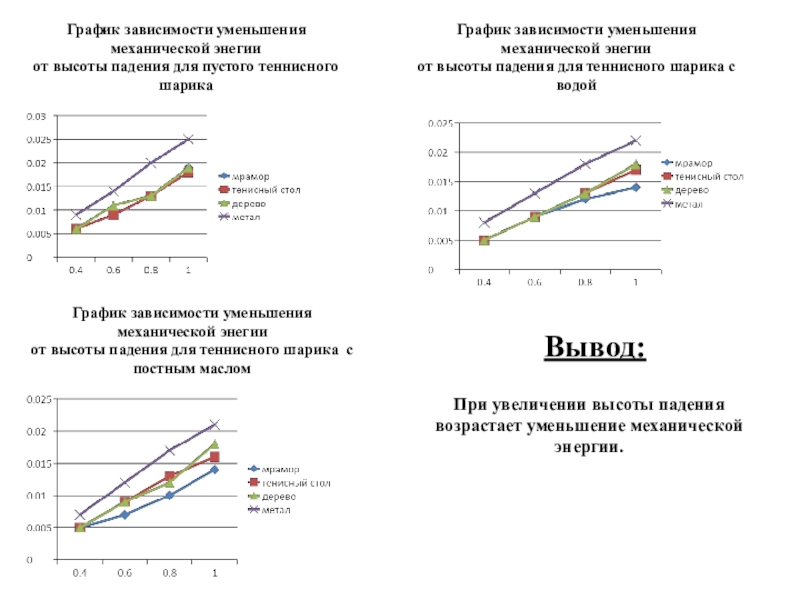

Слайд 16График зависимости уменьшения механической энегии от высоты падения для пустого теннисного шарика




График зависимости уменьшения механической энегии от высоты падения для теннисного шарика с водой



График зависимости уменьшения механической энегии от высоты падения для теннисного шарика с постным маслом




Вывод:

При увеличении высоты падения возрастает уменьшение механической энергии.




График зависимости уменьшения механической энегии от высоты падения для пустого теннисного шарика График зависимости уменьшения механической энегии

Слайд 17График зависимости уменьшения механической энегии от высоты падения для теннисного

шарика с 30 мл воды

График зависимости уменьшения механической энегии от высоты падения для теннисного шарика с 20 мл воды

График зависимости уменьшения механической энегии от высоты падения для
теннисного шарика с 10 мл воды

Вывод:

С уменьшением объёма жидкости в шарике механическая енергия уменьшаеться.

ΔЕ = mg(h-H)

График зависимости уменьшения механической энегии  от высоты падения для теннисного шарика с 30 мл водыГрафик зависимости

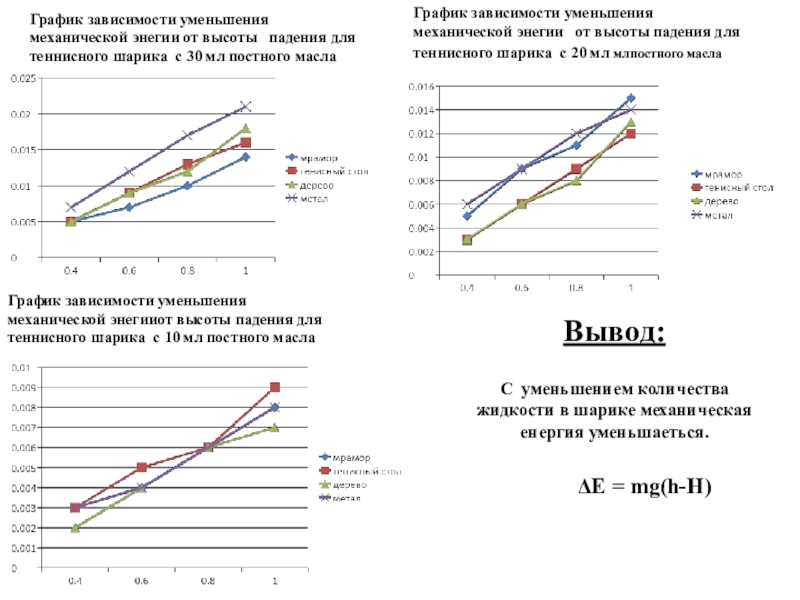

Слайд 18График зависимости уменьшения механической энегии от высоты падения для теннисного

шарика с 30 мл постного масла


График зависимости уменьшения механической энегии от высоты падения для
теннисного шарика с 20 мл млпостного масла

График зависимости уменьшения механической энегииот высоты падения для теннисного шарика с 10 мл постного масла

Вывод:

С уменьшением количества жидкости в шарике механическая енергия уменьшаеться.

ΔЕ = mg(h-H)



График зависимости уменьшения механической энегии от высоты  падения для теннисного шарика с 30 мл постного маслаГрафик

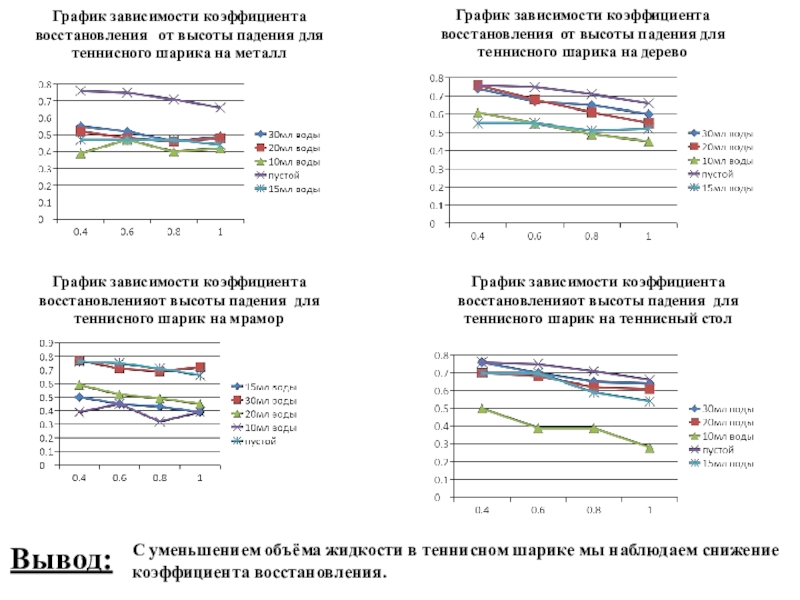

Слайд 19График зависимости коэффициента восстановления от высоты падения для теннисного шарика

на металл

График зависимости коэффициента восстановления от высоты падения для теннисного шарика на дерево

График зависимости коэффициента восстановленияот высоты падения для теннисного шарик на мрамор

График зависимости коэффициента восстановленияот высоты падения для теннисного шарик на теннисный стол

Вывод:

С уменьшением объёма жидкости в теннисном шарике мы наблюдаем снижение коэффициента восстановления.

График зависимости коэффициента восстановления  от высоты падения для теннисного шарика на металлГрафик зависимости коэффициента восстановления от

Слайд 20График зависимости коэффициента востановления от висоты падения шарика на разные горизонтальные

поверхности

мрамор

дерево

металл

теннисный стол


Вывод: шарики обладают почти таким же поведением отскока несмотря на различия в типе жидкости.
Коэффициент восстановления не зависит от вязкости жидкости.


График зависимости коэффициента востановления от висоты падения шарика на разные горизонтальные поверхностимрамордеревометаллтеннисный стол Вывод: шарики обладают почти

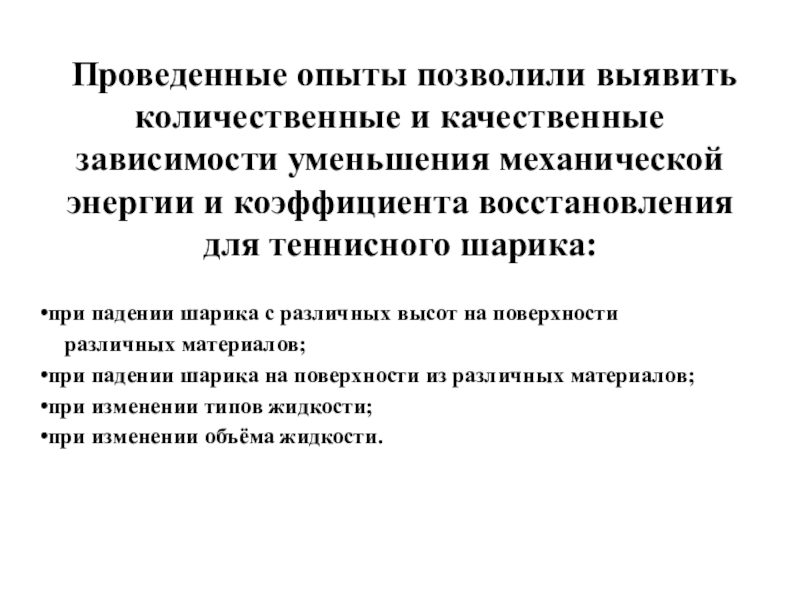

Слайд 21 Проведенные опыты позволили выявить количественные и качественные зависимости уменьшения механической

энергии и коэффициента восстановления для теннисного шарика:

при падении шарика с различных высот на поверхности
различных материалов;
при падении шарика на поверхности из различных материалов;
при изменении типов жидкости;
при изменении объёма жидкости.

Проведенные опыты позволили выявить количественные и качественные зависимости уменьшения механической энергии и коэффициента восстановления для теннисного

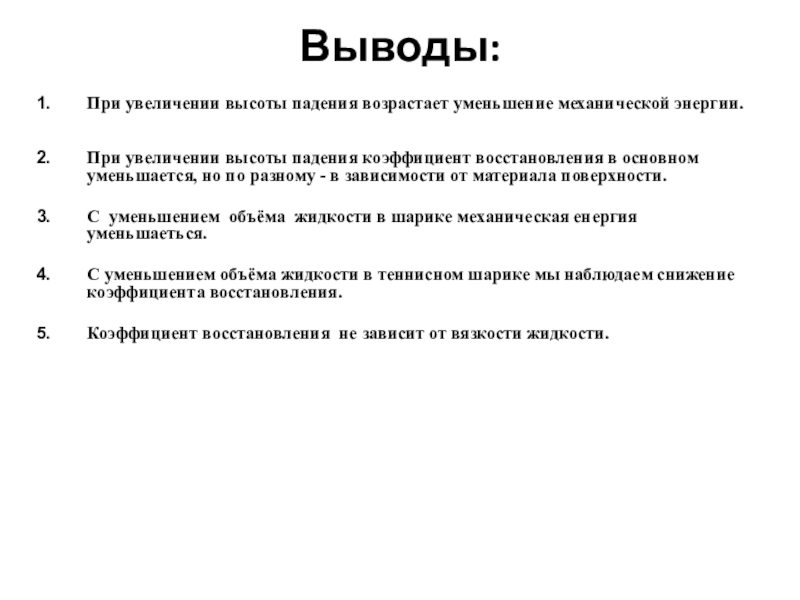

Слайд 22Выводы:
При увеличении высоты падения возрастает уменьшение механической энергии.
При увеличении высоты

падения коэффициент восстановления в основном уменьшается, но по разному - в зависимости от материала поверхности.

С уменьшением объёма жидкости в шарике механическая енергия уменьшаеться.

С уменьшением объёма жидкости в теннисном шарике мы наблюдаем снижение коэффициента восстановления.

Коэффициент восстановления не зависит от вязкости жидкости.






Выводы: При увеличении высоты падения возрастает уменьшение механической энергии.   При увеличении высоты падения коэффициент восстановления в
