Презентация, доклад по физике на тему Электрическая цепь и ее составные части. (8 класс)

МБОУ СОШ №70 г.Томска

элемента и др.). Источник тока создает электрическое поле внутри проводника, что является причиной движения зарядов;
3. наличие электрической цепи.

элемент, который создает в цепи электрическое поле и обеспечивает движение заряженных частиц, и потребитель тока, т. е. например, любой бытовой прибор: лампочку, фонарик, компьютер, телевизор, стиральную машину, холодильник и т. п. Источник тока и потребители всегда соединяются проводами (проводниками), т. е. такими элементами, которые способны проводить электрический ток и обладают большим количеством свободных заряженных частиц.

источник тока, потребители тока, соединительные провода.

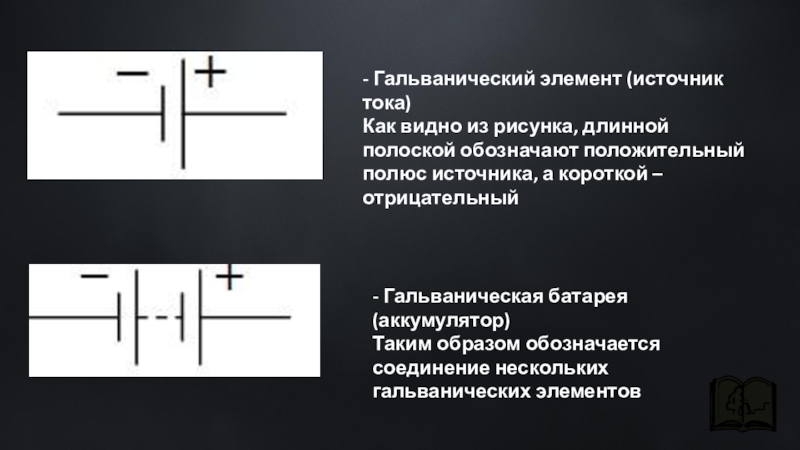

положительный полюс источника, а короткой – отрицательный

- Гальваническая батарея (аккумулятор)
Таким образом обозначается соединение нескольких гальванических элементов

именуют узлом

- Не соединяющиеся провода
Провода, которые не соединяются, в точке пересечения никак особо не выделяются

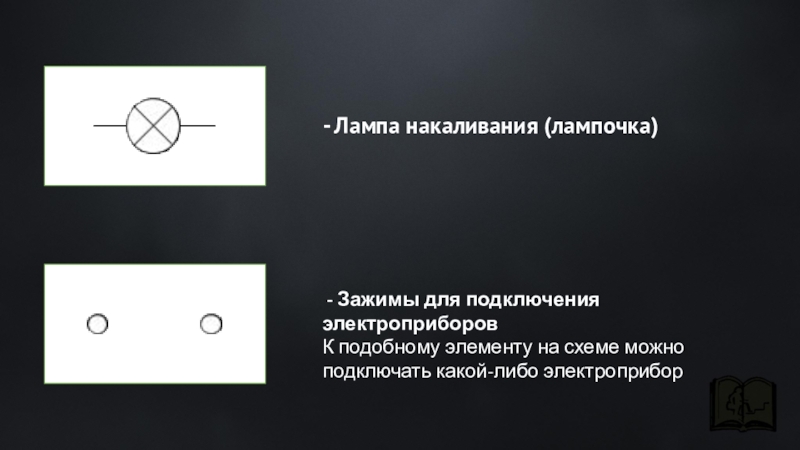

на схеме можно подключать какой-либо электроприбор

Электрический звонок
Для запоминания этого обозначения можно заметить, что оно похоже на грибочек

Плавкий предохранитель
Прибор, который обеспечивает безопасность работы электрической цепи

провода. Нарисуйте принципиальную схему электрической цепи, в которой лампочка загорается только тогда, когда включены оба ключа.

Железный гвоздь и отрезок медного провода воткнули в лимон. Потечет ли ток  через провод, которым соединяют гвоздь и медный провод?

С потолка в месте крепления люстры свисают три провода, по которым после подключения люстры идет ток. Если люстру подключить правильно, два выключателя работают таким образом, что один из них включает и выключает одну лампу, а другой – остальные три. Нарисуйте схему соединения ламп в люстре, выключателей и источника тока.
