Презентация, доклад по физике на тему Электромагнитные колебания (11 класс,учебник Г.Я.Мякишев.)

Содержание

После того как изобрели лейденскую банку (первый конденсатор) и научились сообщать ей большой заряд с помощью электростатической машины, начали изучать электрический разряд банки. С помощью этого устройства удалось выяснить высокую скорость распространения электричества, его влияние на

Слайд 1Электромагнитные колебания (11 класс)

Электромагнитные  колебания (11 класс)

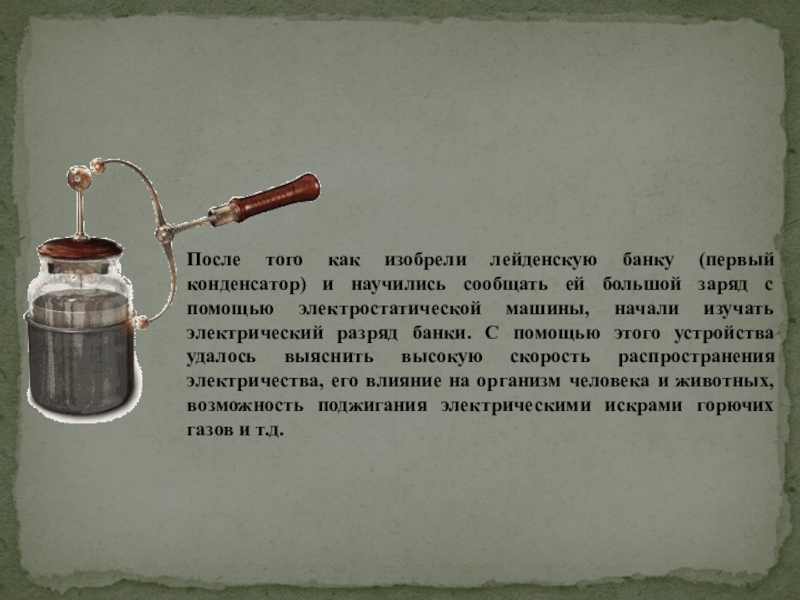

Слайд 2После того как изобрели лейденскую банку (первый конденсатор) и научились сообщать

ей большой заряд с помощью электростатической машины, начали изучать электрический разряд банки. С помощью этого устройства удалось выяснить высокую скорость распространения электричества, его влияние на организм человека и животных, возможность поджигания электрическими искрами горючих газов и т.д.
После того как изобрели лейденскую банку (первый конденсатор) и научились сообщать ей большой заряд с помощью электростатической

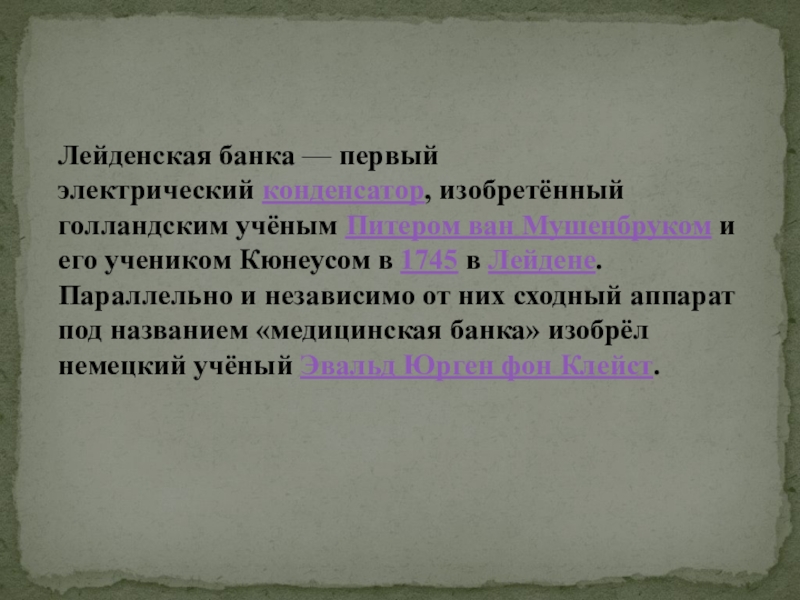

Слайд 3Лейденская банка — первый электрический конденсатор, изобретённый голландским учёным Питером ван Мушенбруком и его учеником

Кюнеусом в 1745 в Лейдене. Параллельно и независимо от них сходный аппарат под названием «медицинская банка» изобрёл немецкий учёный Эвальд Юрген фон Клейст.
Лейденская банка — первый электрический конденсатор, изобретённый голландским учёным Питером ван Мушенбруком и его учеником Кюнеусом в 1745 в Лейдене. Параллельно и независимо от

Слайд 4Согласно энциклопедии Ф. А. Брокгауза и И. А. Ефрона, «этот конденсатор имеет форму банки, то есть

цилиндра с более или менее широким горлом или же просто цилиндра, обыкновенно стеклянного. Банка оклеена внутри и снаружи листовым оловом (наружная и внутренняя обкладки) примерно до 2/3 её высоты и прикрыта деревянной крышкой. Банка может не иметь внутренней обкладки, но тогда в ней должна быть жидкость, например вода; банка может не иметь и внешней обкладки, но в таком случае при заряжении надо её обхватить ладонями рук; такова и была банка в первоначальном виде, когда её устроил (1745) голландский физик Мушенбрук и когда впервые испытал удар от разряда банки лейденский гражданин Кюнеус».
Лейденская банка позволяла накапливать и хранить сравнительно большие заряды, порядка микрокулона.

Устройство лейденской банки

Согласно энциклопедии Ф. А. Брокгауза и И. А. Ефрона, «этот конденсатор имеет форму банки, то есть цилиндра с более или менее широким

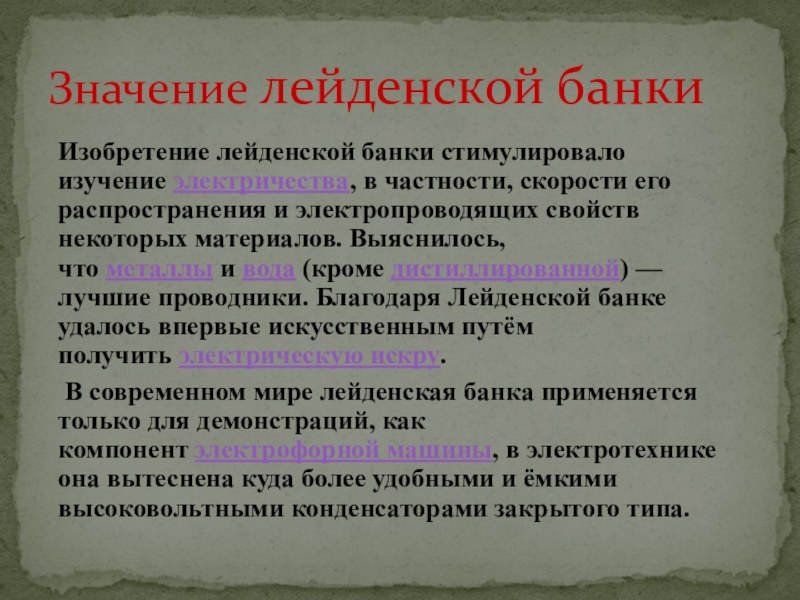

Слайд 5Изобретение лейденской банки стимулировало изучение электричества, в частности, скорости его распространения и

электропроводящих свойств некоторых материалов. Выяснилось, что металлы и вода (кроме дистиллированной) — лучшие проводники. Благодаря Лейденской банке удалось впервые искусственным путём получить электрическую искру.
В современном мире лейденская банка применяется только для демонстраций, как компонент электрофорной машины, в электротехнике она вытеснена куда более удобными и ёмкими высоковольтными конденсаторами закрытого типа.

Значение лейденской банки

Изобретение лейденской банки стимулировало изучение электричества, в частности, скорости его распространения и электропроводящих свойств некоторых материалов. Выяснилось, что металлы и вода (кроме дистиллированной) —

Слайд 6Замыкая обкладки лейденской банки на катушку со стальным сердечником, было обнаружено

намагничивание последнего. В этом ничего удивительного не было: электрический ток и должен намагничивать стальной сердечник катушки.
Замыкая обкладки лейденской банки на катушку со стальным сердечником, было обнаружено намагничивание последнего. В этом ничего удивительного

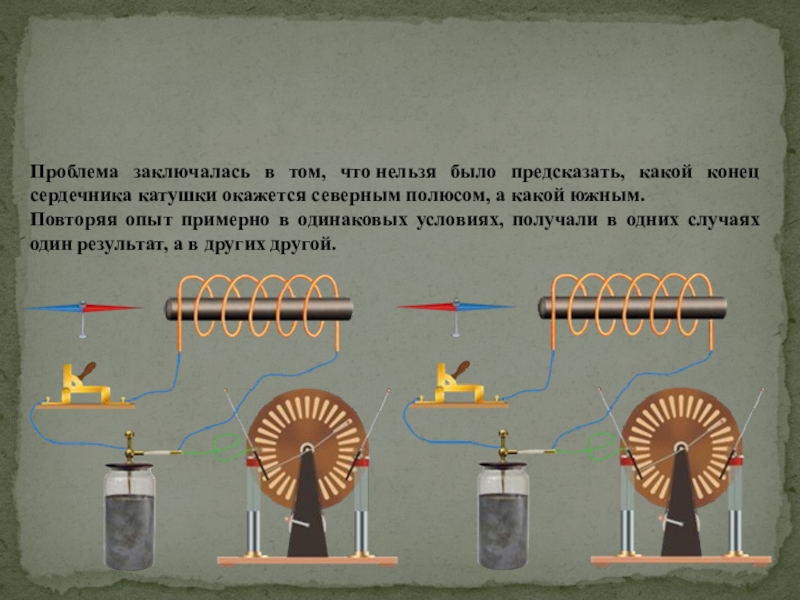

Слайд 7Проблема заключалась в том, что нельзя было предсказать, какой конец сердечника катушки

окажется северным полюсом, а какой южным.
Повторяя опыт примерно в одинаковых условиях, получали в одних случаях один результат, а в других другой.
Проблема заключалась в том, что нельзя было предсказать, какой конец сердечника катушки окажется северным полюсом, а какой южным.Повторяя

Слайд 8Далеко не сразу поняли, что при разрядке конденсатора через катушку в электрической

цепи возникают колебания.
За время разрядки конденсатор успевает много раз перезарядиться, и ток меняет направление много раз, в результате чего сердечник может намагничиваться различным образом.
Далеко не сразу поняли, что при разрядке конденсатора через катушку в электрической цепи возникают колебания.За время разрядки конденсатор

Слайд 9Электромагнитные колебания
Электромагнитные колебания – это периодические изменения заряда, силы тока и

напряжения

Свободные колебания – это колебания, возникающие в системе после выведения ее из положения равновесия.

Вынужденные колебания – это колебания, возникающие в цепи под действием внешней периодически изменяющейся электродвижущей силы.

Электромагнитные колебанияЭлектромагнитные колебания – это периодические изменения заряда, силы тока и напряженияСвободные колебания – это колебания, возникающие

Слайд 10Простейшей колебательной системой, в которой могут происходить свободные электромагнитные колебания, является колебательный

контур. Он представляет собой электрическую цепь, состоящую из конденсатора и катушки индуктивности.
Простейшей колебательной системой, в которой могут происходить свободные электромагнитные колебания, является колебательный контур. Он представляет собой электрическую цепь,

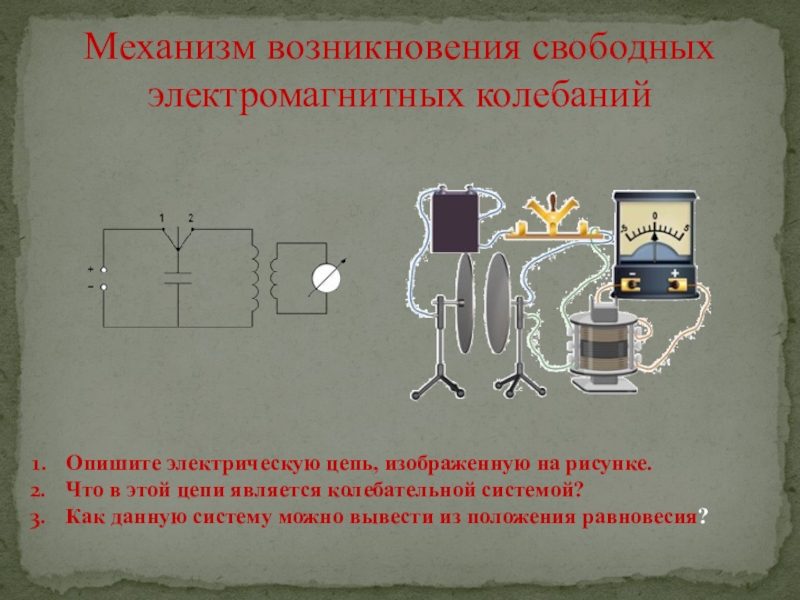

Слайд 11Механизм возникновения свободных электромагнитных колебаний
Опишите электрическую цепь, изображенную на рисунке.
Что в

этой цепи является колебательной системой?
Как данную систему можно вывести из положения равновесия?
Механизм возникновения свободных электромагнитных колебанийОпишите электрическую цепь, изображенную на рисунке.Что в этой цепи является колебательной системой?Как данную

Слайд 12Вывод системы из положения равновесия
Чтобы в контуре возникли свободные электромагнитные колебания,

систему надо вывести из положения равновесия. Конденсатор присоединяют на некоторое время к источнику тока. Конденсатор заряжается и получает энергию. Между обкладками конденсатора возникает разность потенциалов.
qm – заряд конденсатора, С – электроемкость конденсатора, Um – разность потенциалов.

- энергия конденсатора. При подключении конденсатора к катушке в
системе возникают свободные электромагнитные колебания.


Вывод системы из положения равновесияЧтобы в контуре возникли свободные электромагнитные колебания, систему надо вывести из положения равновесия.

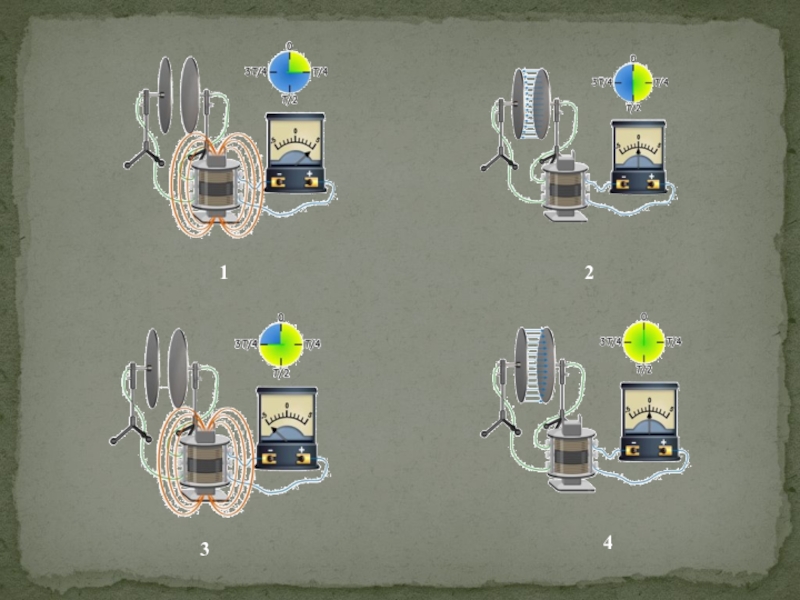

Слайд 14Если бы не было потерь энергии, то этот процесс продолжался бы

сколь угодно долго. Колебания были бы незатухающими. Полная энергия при этом сохранялась бы неизменной.

- полная энергия колебательного контура


- энергия магнитного поля



- энергия электрического поля

Если бы не было потерь энергии, то этот процесс продолжался бы сколь угодно долго. Колебания были бы

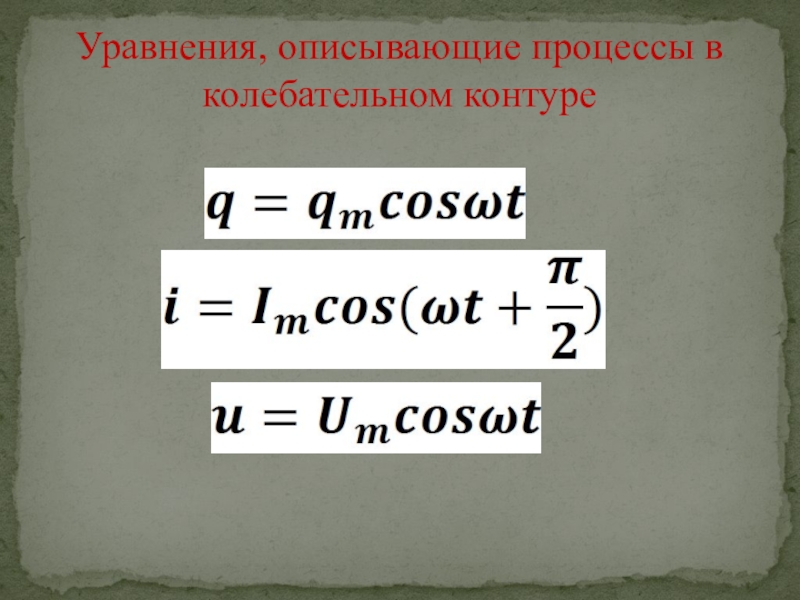

Слайд 15Уравнения, описывающие процессы в колебательном контуре

Уравнения, описывающие процессы в колебательном контуре

Слайд 16Формула Томсона
Минимальный промежуток времени, через который процесс в колебательном контуре полностью

повторяется, называют периодом электромагнитных колебаний.
Формула ТомсонаМинимальный промежуток времени, через который процесс в колебательном контуре полностью повторяется, называют периодом электромагнитных колебаний.

Слайд 17Выводы:
Электромагнитные колебания – это периодические изменения заряда, силы тока и напряжения.
Электромагнитные

колебания подразделяются на свободные и вынужденные.
Простейшей системой, в которой наблюдаются свободные электромагнитные колебания, является колебательный контур. Он состоит из катушки и конденсатора.
Свободные электромагнитные колебания – это колебания, происходящие в колебательном контуре за счет расходования сообщенной этому контуру энергии, которая в дальнейшем не пополняется.

Выводы:Электромагнитные колебания – это периодические изменения заряда, силы тока и напряжения.Электромагнитные колебания подразделяются на свободные и вынужденные.Простейшей

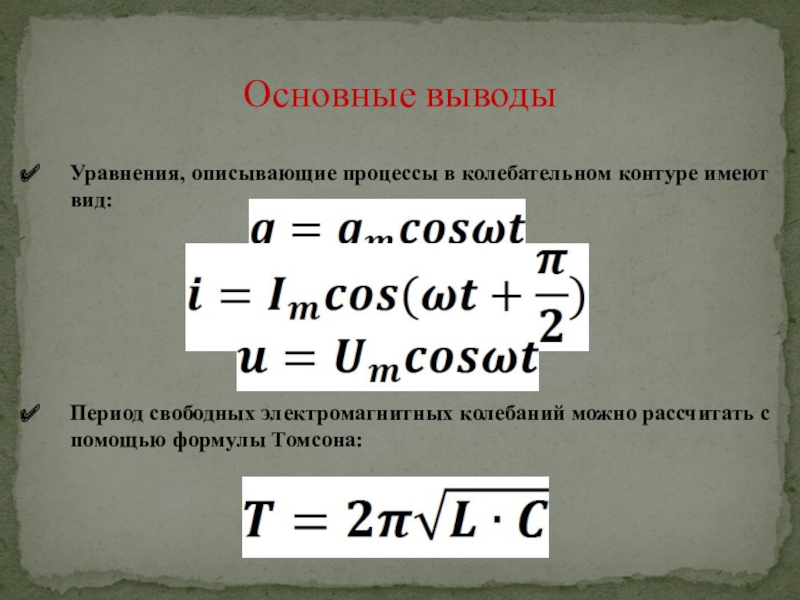

Слайд 18Основные выводы
Уравнения, описывающие процессы в колебательном контуре имеют вид:







Период свободных электромагнитных

колебаний можно рассчитать с помощью формулы Томсона:











Основные выводыУравнения, описывающие процессы в колебательном контуре имеют вид:Период свободных электромагнитных колебаний можно рассчитать с помощью формулы

Слайд 19Домашнее задание §27-30,Г.Я.Мякишев.
Подготовить сообщение об английском физике У.Томсоне.
Рым.№945,№951

Домашнее задание §27-30,Г.Я.Мякишев.Подготовить сообщение об английском физике У.Томсоне.Рым.№945,№951
