Презентация, доклад по физике к уроку Электрическая ёмкость. Энергия заряженного конденсатора
Содержание
- 1. Презентация по физике к уроку Электрическая ёмкость. Энергия заряженного конденсатора
- 2. Слайд 2
- 3. Чем меньше увеличивается напряжение с увеличением заряда, тем больший заряд можно накопить.
- 4. Электроёмкость — это физическая величина, характеризующая способность
- 5. КонденсаторКонденсатор — система проводников, используемых для накопления
- 6. Плоский конденсаторДля плоского конденсатора:

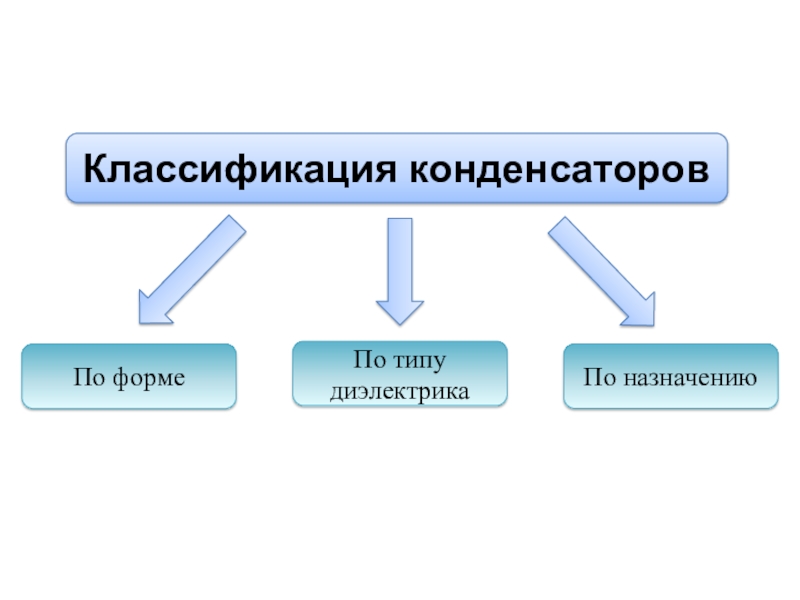

- 7. Классификация конденсаторовПо типу диэлектрикаПо назначениюПо форме
- 8. Формы конденсаторовСферическиеЦилиндрическиеПлоские

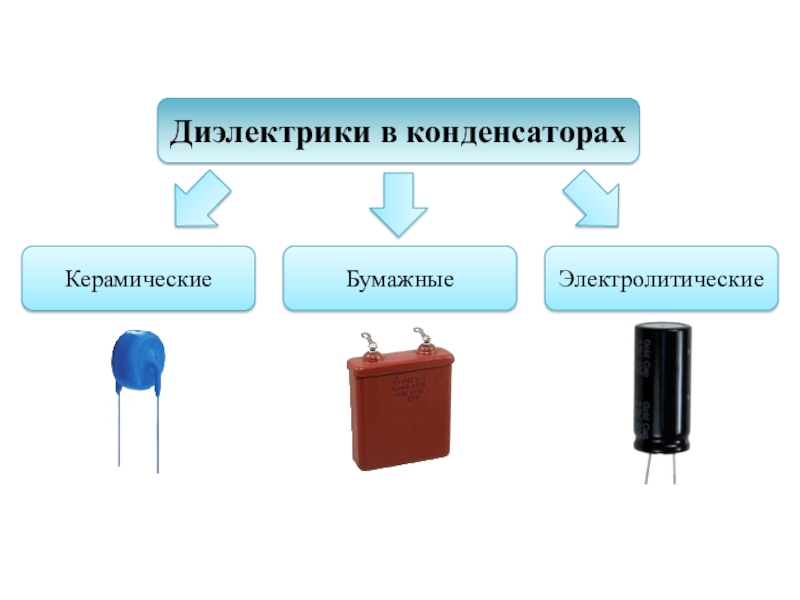

- 9. Диэлектрики в конденсаторахБумажныеЭлектролитическиеКерамические
- 10. Назначения конденсаторовПеременная электроёмкостьПостоянная электроёмкость
- 11. Конденсатор с переменной ёмкостью
- 12. Заряд:Напряжение:Емкость батареи:Заряд:Напряжение:Емкость батареи:+++–––+–+–+–Конденсаторные батареиПоследовательное соединениеПараллельное соединение
- 13. Основные выводы
- 14. Когда конденсатор с постоянной электроёмкостью зарядили от
- 15. Энергия заряженного конденсатора
- 16. Электроёмкость конденсатора равна 0,25 мкФ. Если при
- 17. Изначально напряжение между обкладками конденсатора с емкостью
- 18. Основные выводы
- 19. Каждая из заряженных пластин плоского конденсатора создает
- 20. Согласно принципу суперпозиции, напряженность
- 21. Внутри конденсатора вектора

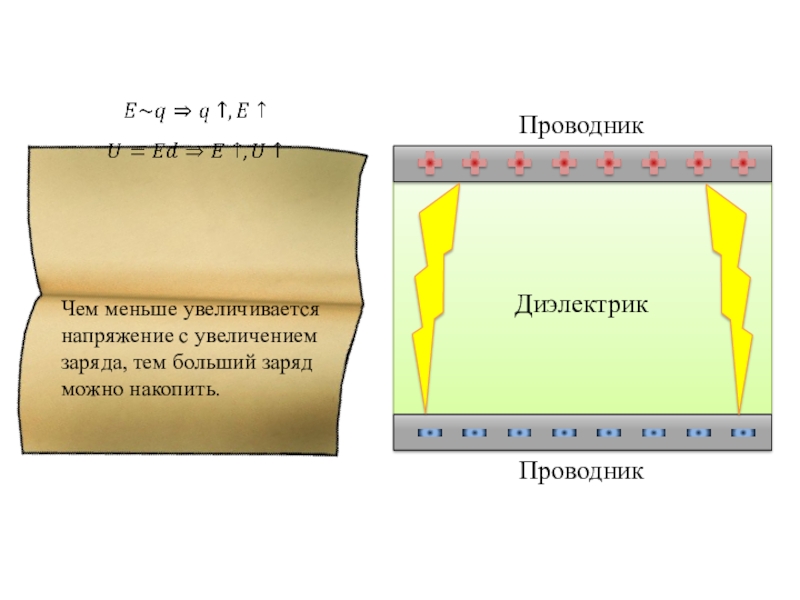

Чем меньше увеличивается напряжение с увеличением заряда, тем больший заряд можно накопить.
Слайд 4Электроёмкость — это физическая величина, характеризующая способность тела накапливать заряд.
Электроёмкость двух
проводников — это отношение заряда на одном из проводников к напряжению между ними:

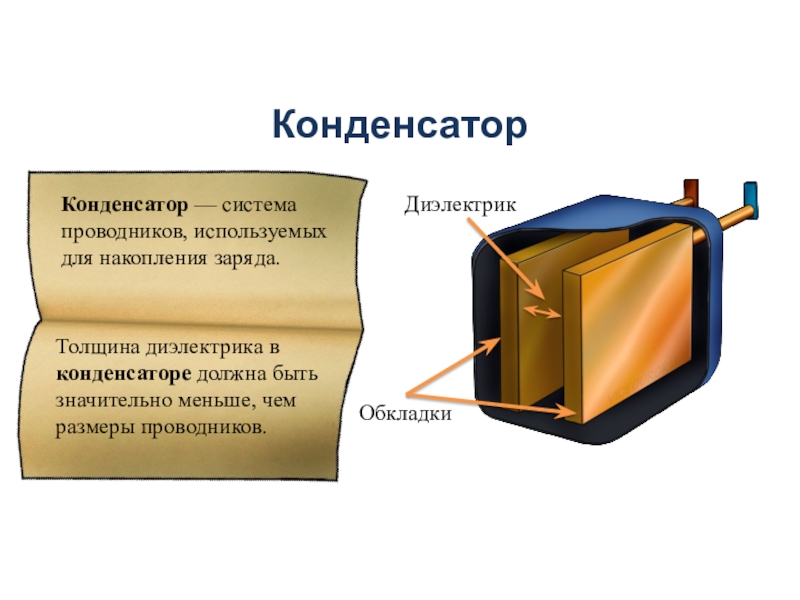

Слайд 5Конденсатор
Конденсатор — система проводников, используемых для накопления заряда.
Толщина диэлектрика в конденсаторе
должна быть значительно меньше, чем размеры проводников.
Слайд 12Заряд:
Напряжение:
Емкость батареи:
Заряд:
Напряжение:
Емкость батареи:
+
+
+
–
–
–
+
–
+
–
+
–
Конденсаторные батареи
Последовательное соединение
Параллельное соединение
Слайд 14Когда конденсатор с постоянной электроёмкостью зарядили от источника тока, напряжение между
пластинами конденсатора составило 300 В. После этого, к конденсатору подключили лампочку, которая прогорела ровно 1,5 с, а потом погасла. Предполагая, что в течение этих полутора секунд, по лампочке проходил постоянный ток в 20 мА, определите электроёмкость данного конденсатора.
Дано:
Слайд 16Электроёмкость конденсатора равна 0,25 мкФ. Если при зарядке конденсатора была совершена
работа, равная 30 мДж, то каков заряд конденсатора?
Дано:
СИ
Слайд 17Изначально напряжение между обкладками конденсатора с емкостью 100 нФ составляет 300
В. Если к нему подключить лампочку, рассчитанную на ток в 30 мА, то она прогорит 2 с. Каково сопротивление данной лампочки? Потерями энергии в цепи можно пренебречь.
Дано:
СИ
Слайд 19Каждая из заряженных пластин плоского конденсатора создает вблизи поверхности электрическое поле,
модуль напряженности которого выражается соотношением
Слайд 20Согласно принципу суперпозиции, напряженность поля, создаваемого
обеими пластинами, равна сумме напряженностей и полей каждой из пластин:

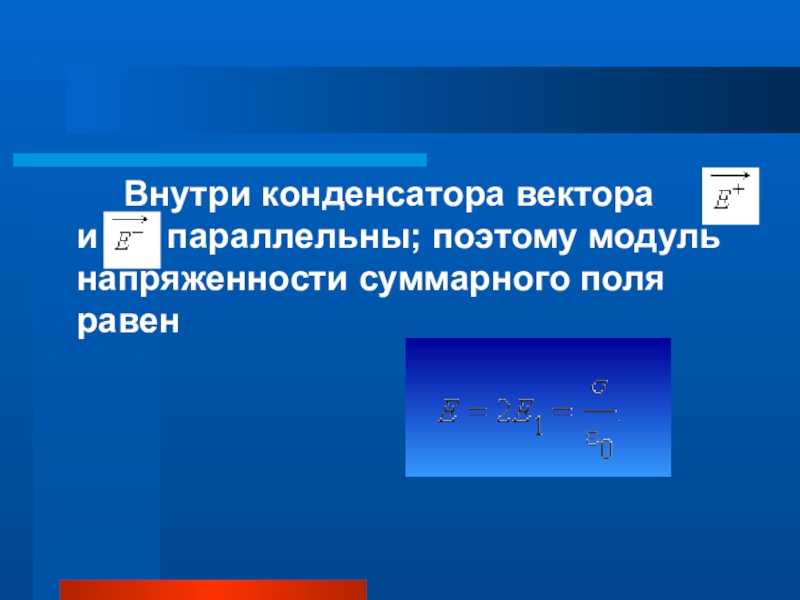

Слайд 21Внутри конденсатора вектора и
параллельны; поэтому модуль напряженности суммарного поля равен
