Презентация, доклад по физике Электроемкость. Конденсаторы

- 2015

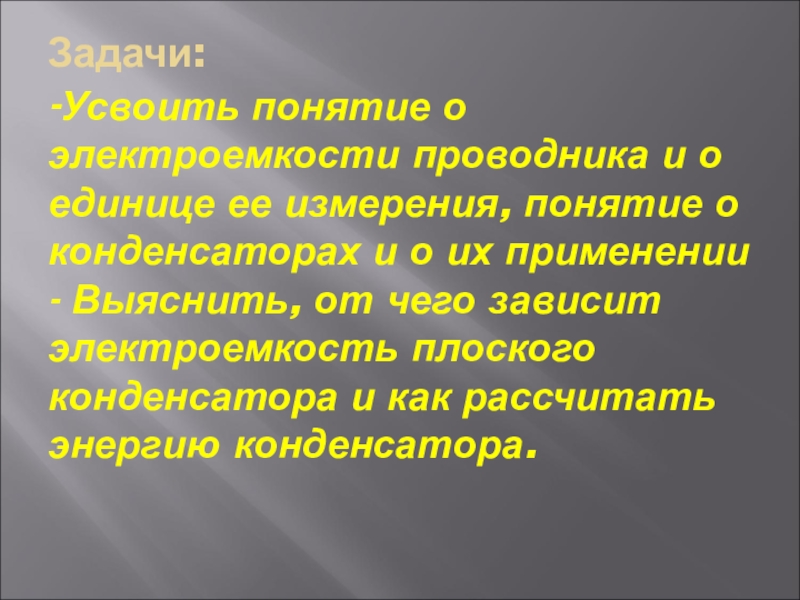

понятие о конденсаторах и о их применении - Выяснить, от чего зависит электроемкость плоского конденсатора и как рассчитать энергию конденсатора.

частицы вы знаете? 4. Как можно телу сообщить заряд? 5. Как заряды взаимодействуют между собой? 6. Что называют электрическим полем? 7. Перечислите свойства эл. поля. 8. Какие вы знаете характеристики электрического поля и как они связаны между собой? 7. При каких условиях можно накопить на проводниках большой электрический заряд?

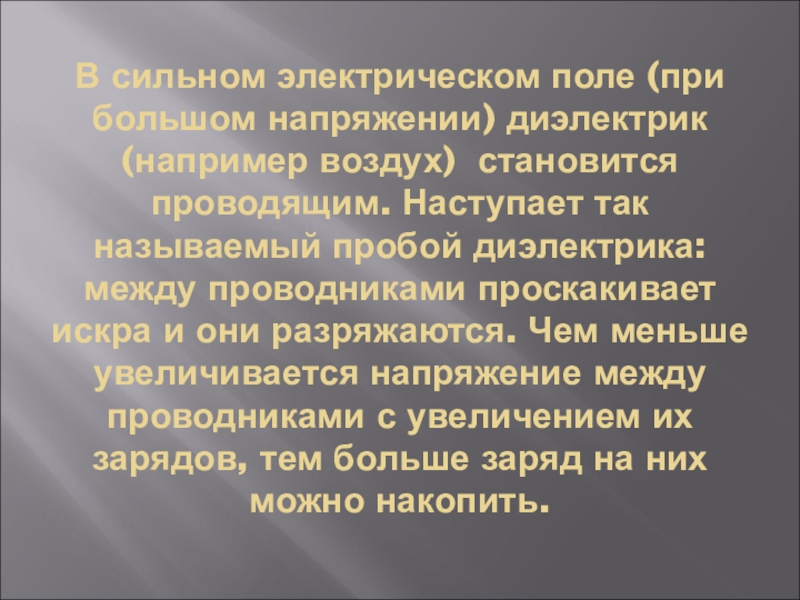

проводящим. Наступает так называемый пробой диэлектрика: между проводниками проскакивает искра и они разряжаются. Чем меньше увеличивается напряжение между проводниками с увеличением их зарядов, тем больше заряд на них можно накопить.

одном +|q|, а на другом -|q|). Действительно, если заряды удвоить, то напряженность электрического поля станет в 2 раза больше, следовательно, в 2 раза увеличится и работа, совершаемая полем при перемещении заряда, т. е. в 2 раза увеличится напряжение. Поэтому отношение заряда q одного из проводников (на другом находится такой же по модулю заряд) к разности потенциалов между этим проводником и соседним не зависит от заряда. Оно определяется геометрическими размерами проводников, их формой и взаимным расположением, а также электрическими свойствами окружающей среды.    Это позволяет ввести понятие электроемкости двух проводников.

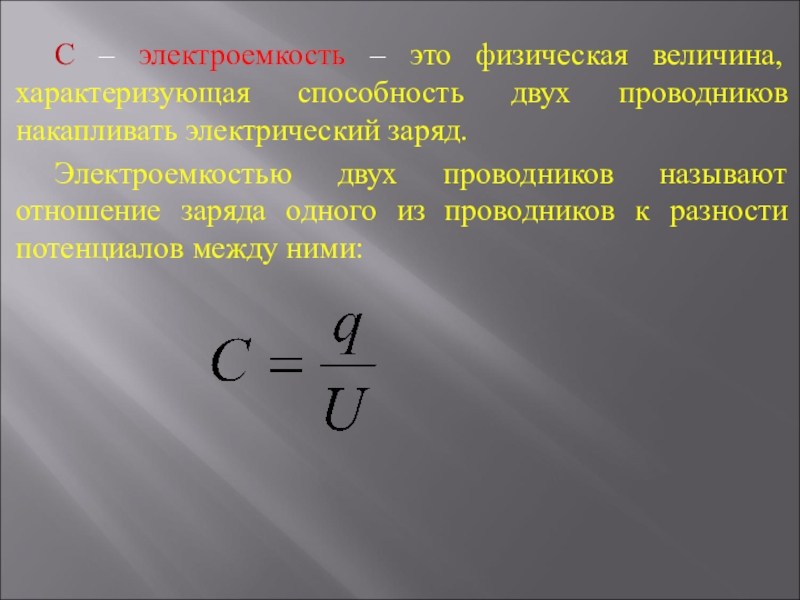

накапливать электрический заряд.
Электроемкостью двух проводников называют отношение заряда одного из проводников к разности потенциалов между ними:

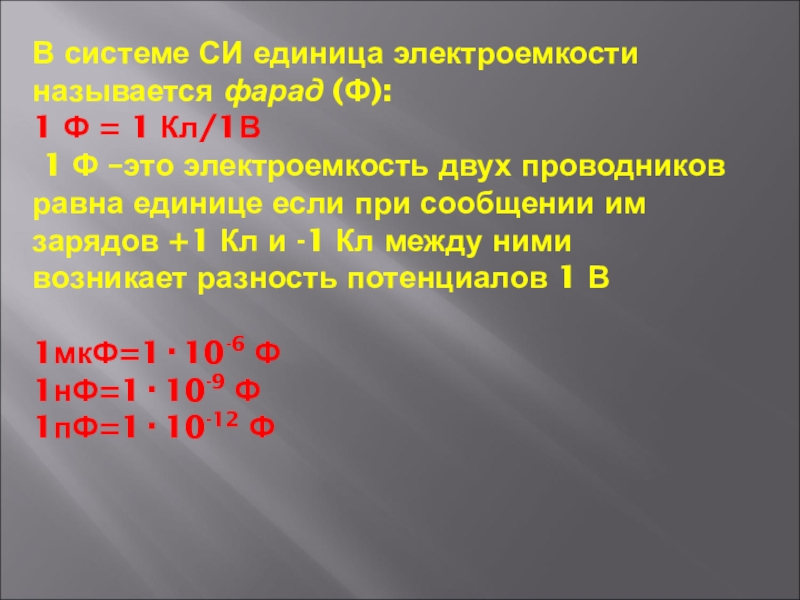

1 Кл/1В 1 Ф –это электроемкость двух проводников равна единице если при сообщении им зарядов +1 Кл и -1 Кл между ними возникает разность потенциалов 1 В 1мкФ=1∙10-6 Ф 1нФ=1∙10-9 Ф 1пФ=1∙10-12 Ф

мала по сравнению с размерами проводников. Проводники конденсатора называются обкладками. Первый конденсатор был был изобретен голландским профессором из г. Лейдена Мусхенбруком в 1745 г. (Мушенбрук) - лейденская банка (по имени г. Лейдена).

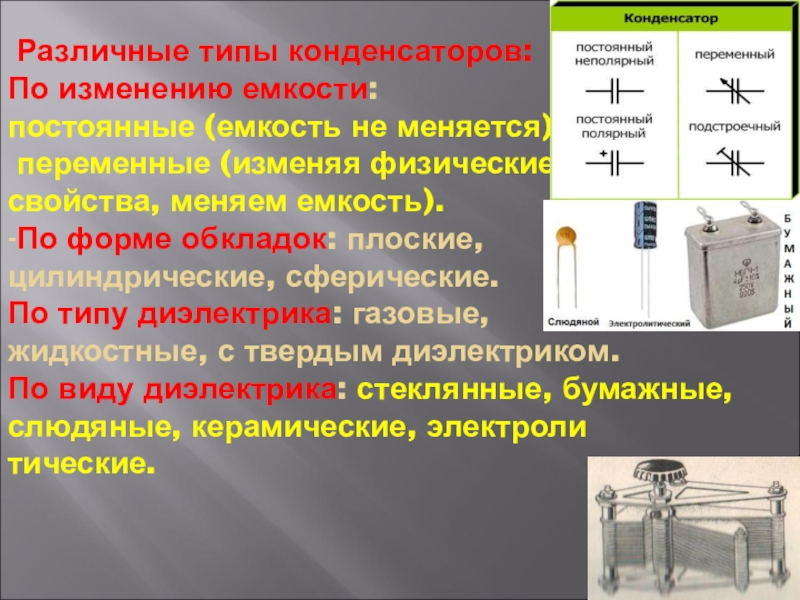

переменные (изменяя физические свойства, меняем емкость). -По форме обкладок: плоские, цилиндрические, сферические. По типу диэлектрика: газовые, жидкостные, с твердым диэлектриком. По виду диэлектрика: стеклянные, бумажные, слюдяные, керамические, электроли тические.

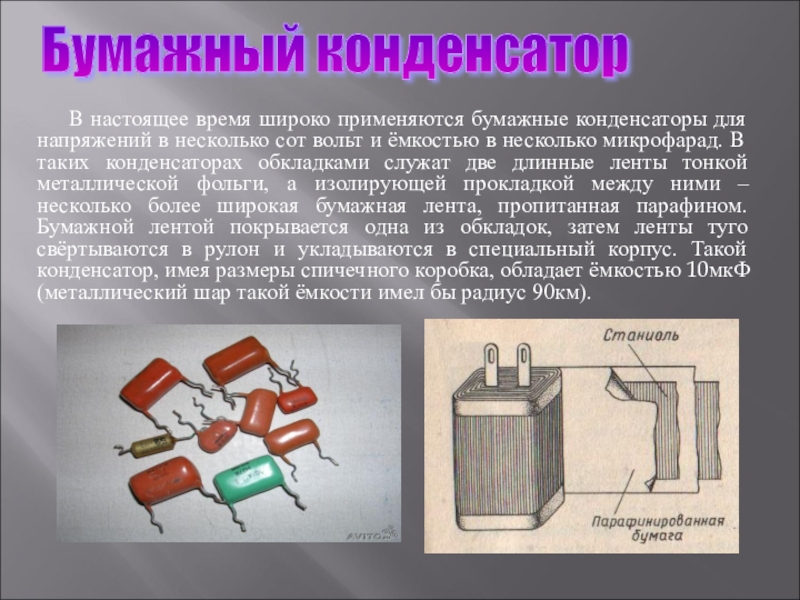

сот вольт и ёмкостью в несколько микрофарад. В таких конденсаторах обкладками служат две длинные ленты тонкой металлической фольги, а изолирующей прокладкой между ними – несколько более широкая бумажная лента, пропитанная парафином. Бумажной лентой покрывается одна из обкладок, затем ленты туго свёртываются в рулон и укладываются в специальный корпус. Такой конденсатор, имея размеры спичечного коробка, обладает ёмкостью 10мкФ (металлический шар такой ёмкости имел бы радиус 90км).

Бумажный конденсатор

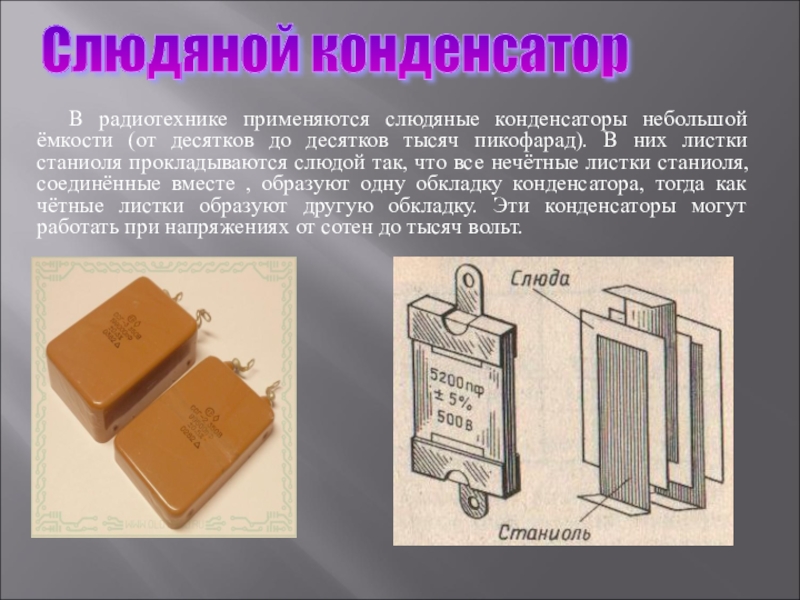

до десятков тысяч пикофарад). В них листки станиоля прокладываются слюдой так, что все нечётные листки станиоля, соединённые вместе , образуют одну обкладку конденсатора, тогда как чётные листки образуют другую обкладку. Эти конденсаторы могут работать при напряжениях от сотен до тысяч вольт.

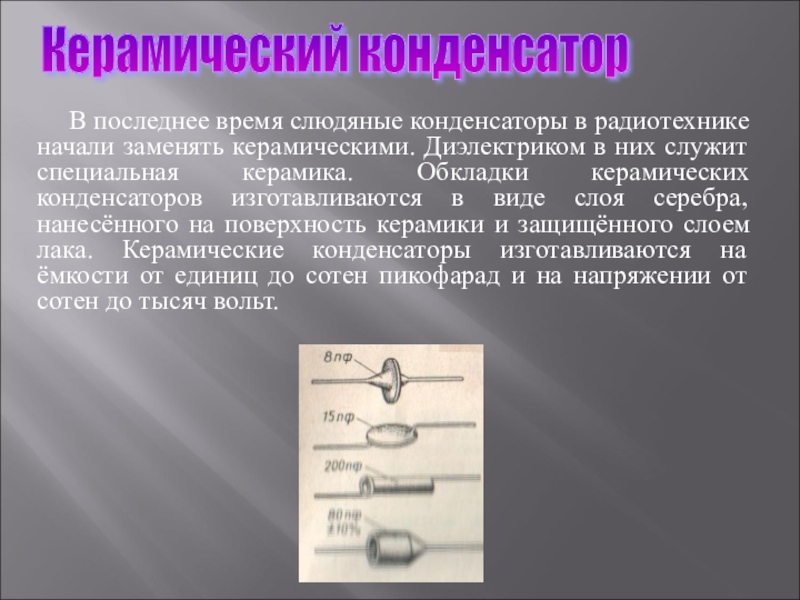

керамическими. Диэлектриком в них служит специальная керамика. Обкладки керамических конденсаторов изготавливаются в виде слоя серебра, нанесённого на поверхность керамики и защищённого слоем лака. Керамические конденсаторы изготавливаются на ёмкости от единиц до сотен пикофарад и на напряжении от сотен до тысяч вольт.

которых служит очень тонкая пленка оксидов, покрывающих одну из обкладок (полосу фольги). Второй обкладкой служит бумага пропитанная раствором электролита. Эти конденсаторы имеют большую ёмкость (до нескольких тысяч микрофарад) при небольших размерах.

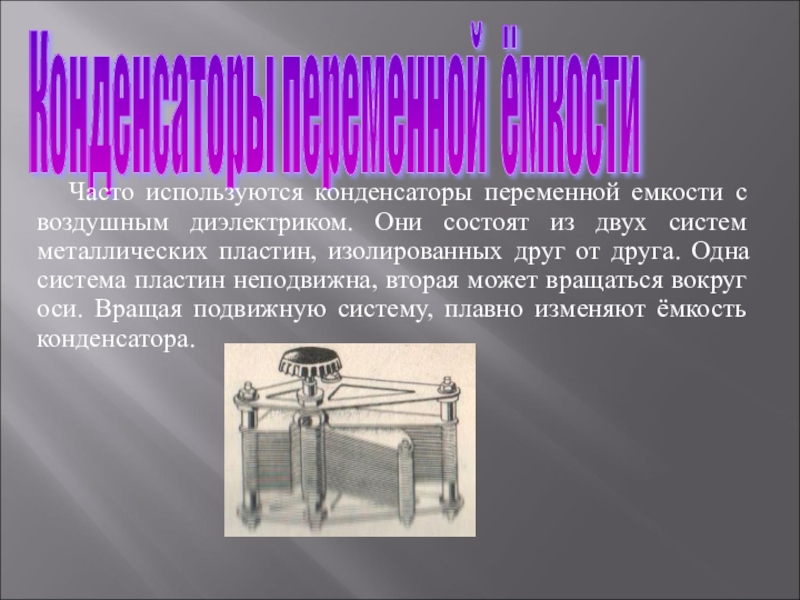

Они состоят из двух систем металлических пластин, изолированных друг от друга. Одна система пластин неподвижна, вторая может вращаться вокруг оси. Вращая подвижную систему, плавно изменяют ёмкость конденсатора.

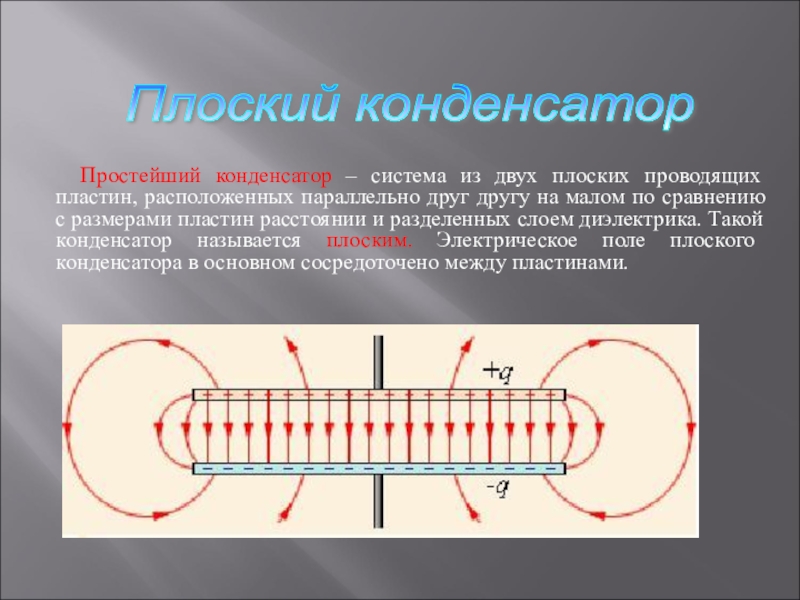

друг другу на малом по сравнению с размерами пластин расстоянии и разделенных слоем диэлектрика. Такой конденсатор называется плоским. Электрическое поле плоского конденсатора в основном сосредоточено между пластинами.

Плоский конденсатор

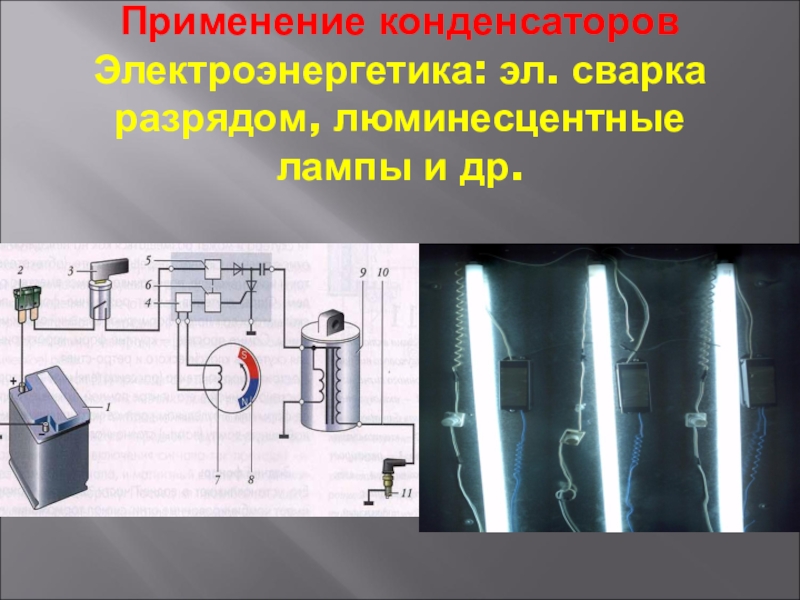

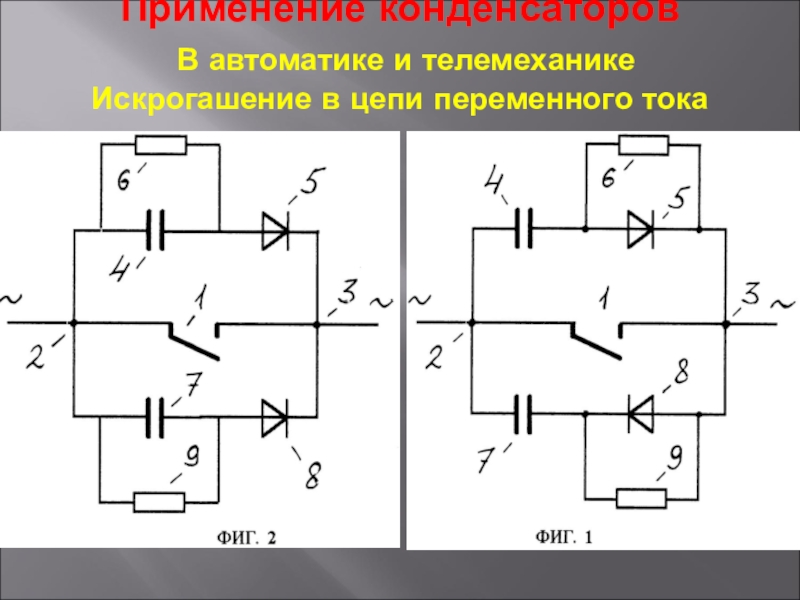

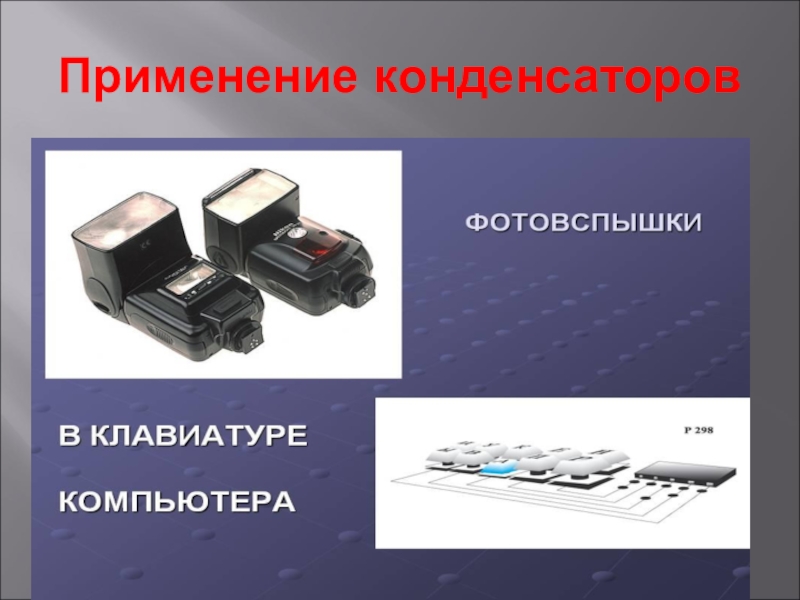

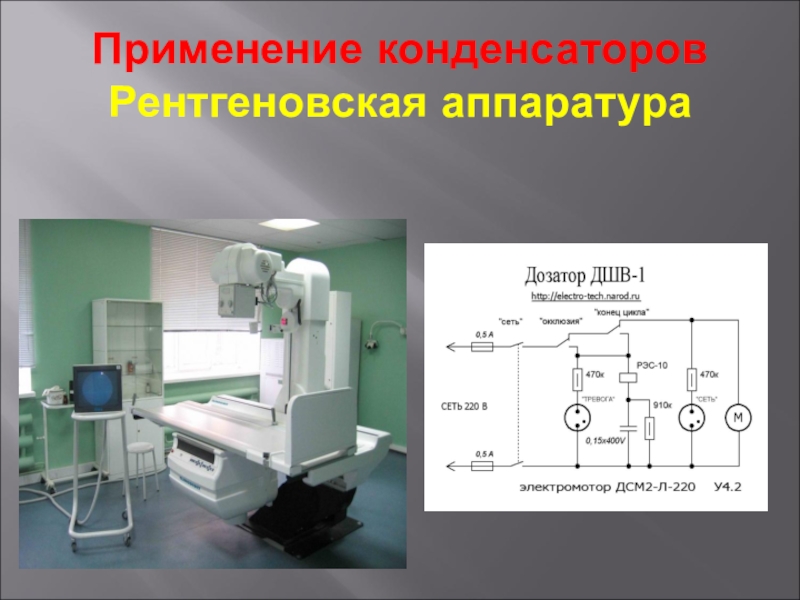

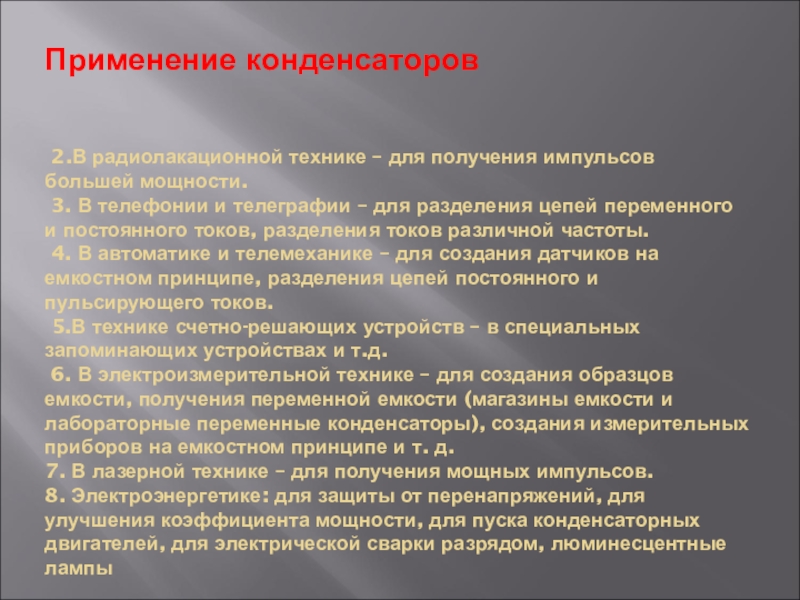

мощности. 3. В телефонии и телеграфии – для разделения цепей переменного и постоянного токов, разделения токов различной частоты. 4. В автоматике и телемеханике – для создания датчиков на емкостном принципе, разделения цепей постоянного и пульсирующего токов. 5.В технике счетно-решающих устройств – в специальных запоминающих устройствах и т.д. 6. В электроизмерительной технике – для создания образцов емкости, получения переменной емкости (магазины емкости и лабораторные переменные конденсаторы), создания измерительных приборов на емкостном принципе и т. д. 7. В лазерной технике – для получения мощных импульсов. 8. Электроэнергетике: для защиты от перенапряжений, для улучшения коэффициента мощности, для пуска конденсаторных двигателей, для электрической сварки разрядом, люминесцентные лампы

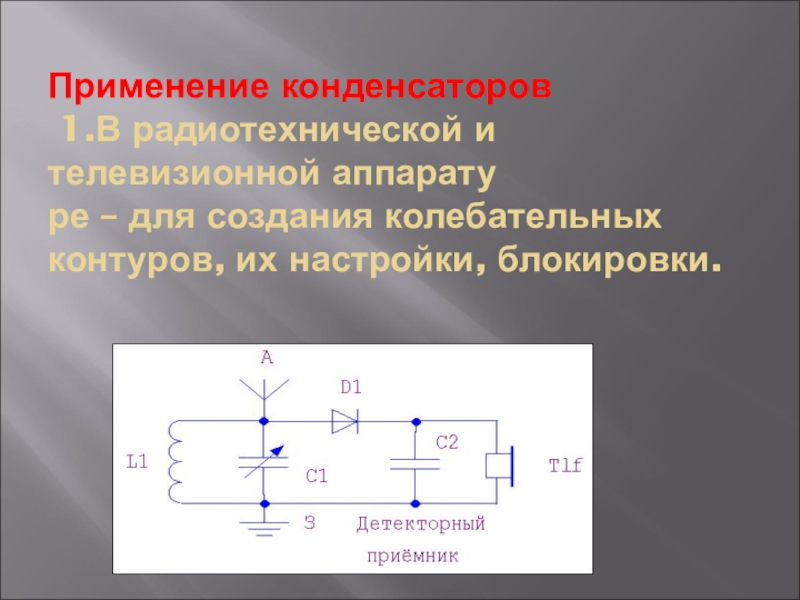

контуров, их настройки, блокировки.

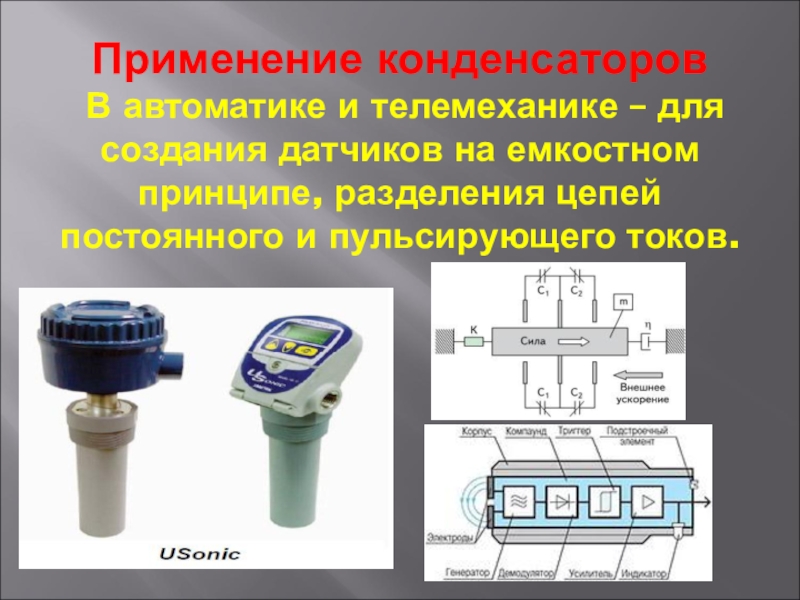

емкостном принципе, разделения цепей постоянного и пульсирующего токов.

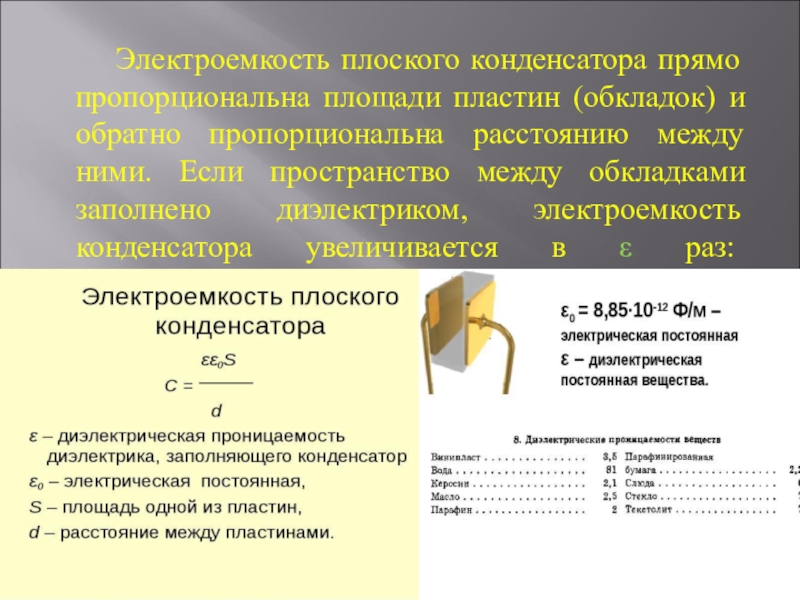

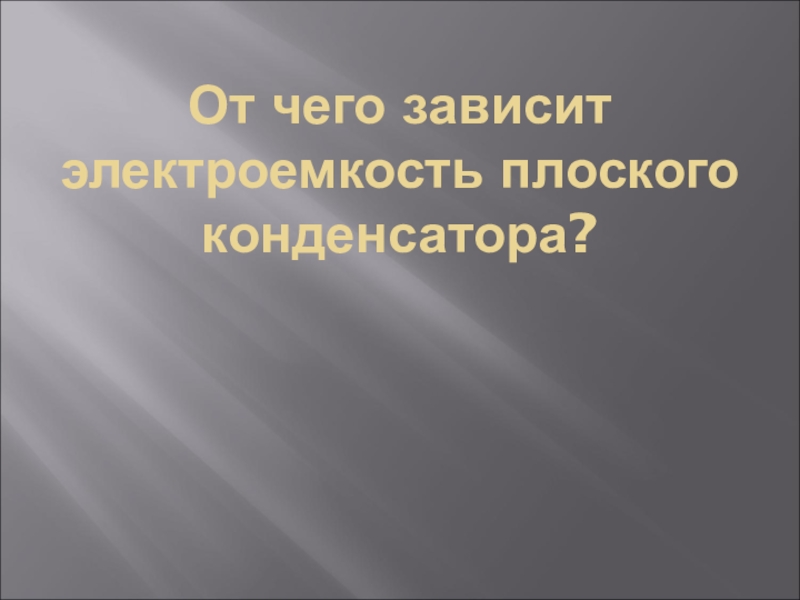

пропорциональна расстоянию между ними. Если пространство между обкладками заполнено диэлектриком, электроемкость конденсатора увеличивается в ε раз:

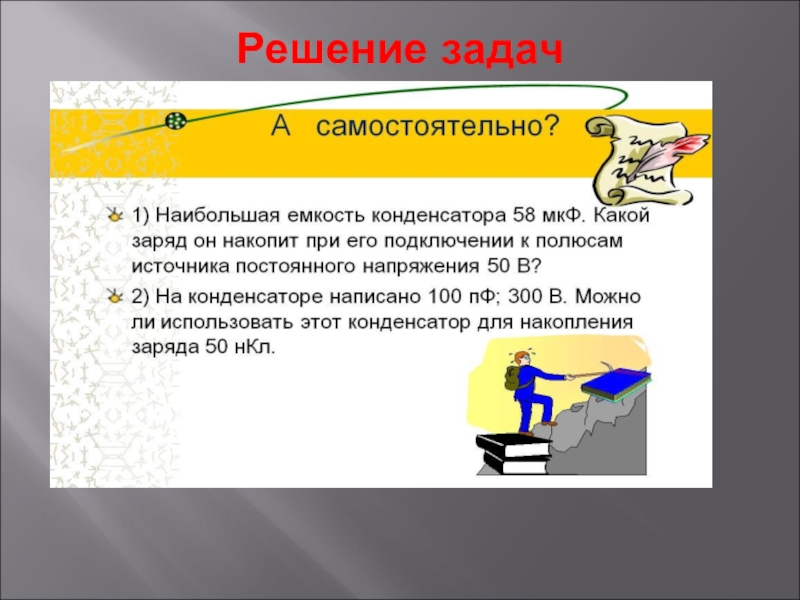

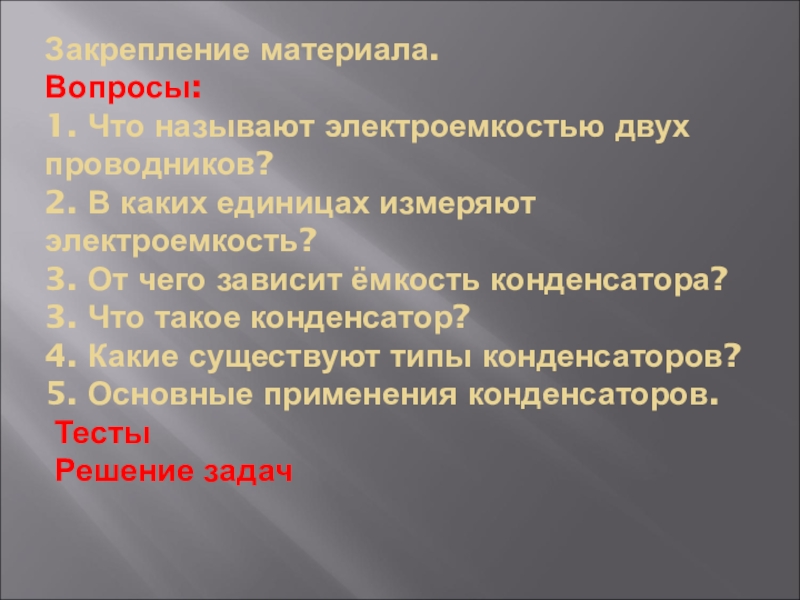

электроемкость? 3. От чего зависит ёмкость конденсатора? 3. Что такое конденсатор? 4. Какие существуют типы конденсаторов? 5. Основные применения конденсаторов. Тесты Решение задач

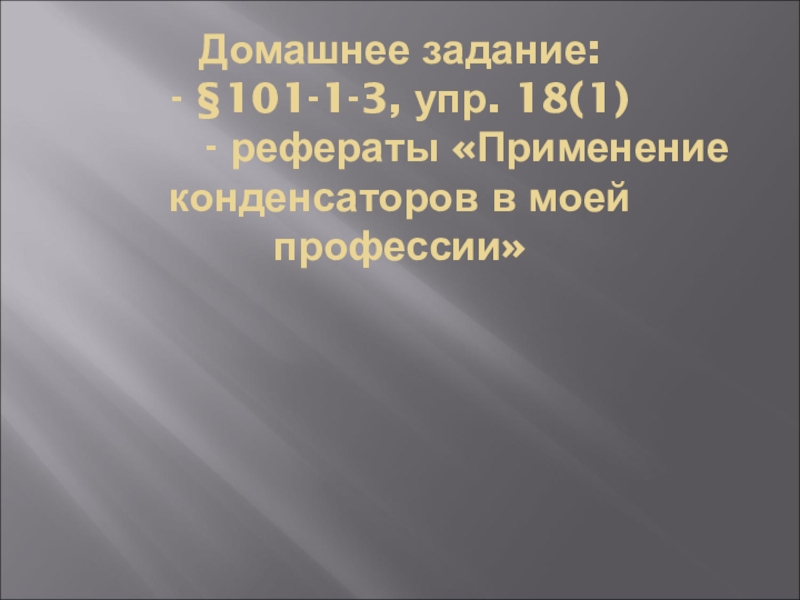

- рефераты «Применение конденсаторов в моей профессии»
