Слайд 1Резонанс в электрической цепи.
Материал подготовила преподаватель:
Махиня Альбина Георгиевна

Резонанс в электрической цепи. Материал подготовила преподаватель: Махиня Альбина Георгиевна

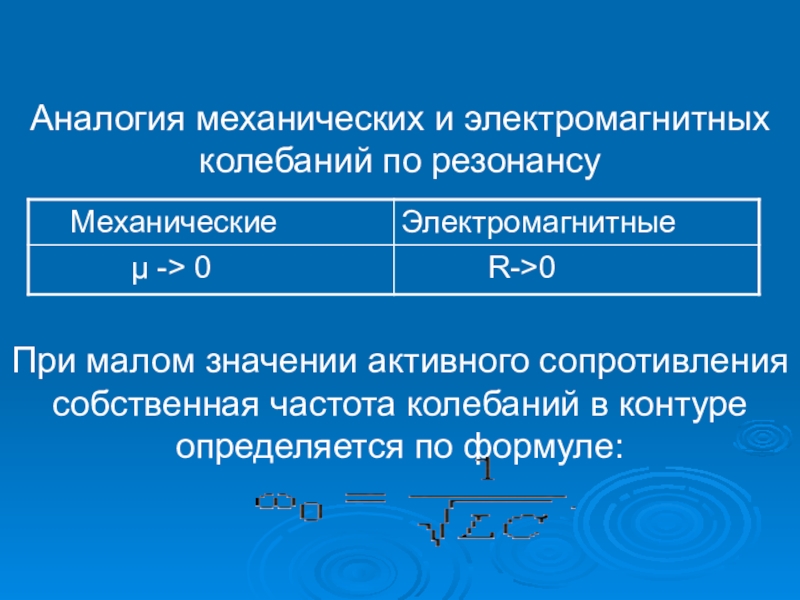

Слайд 2
Аналогия механических и электромагнитных колебаний по резонансу



При малом значении активного

сопротивления собственная частота колебаний в контуре определяется по формуле:

Аналогия механических и электромагнитных колебаний по резонансуПри малом значении активного сопротивления собственная частота колебаний в контуре

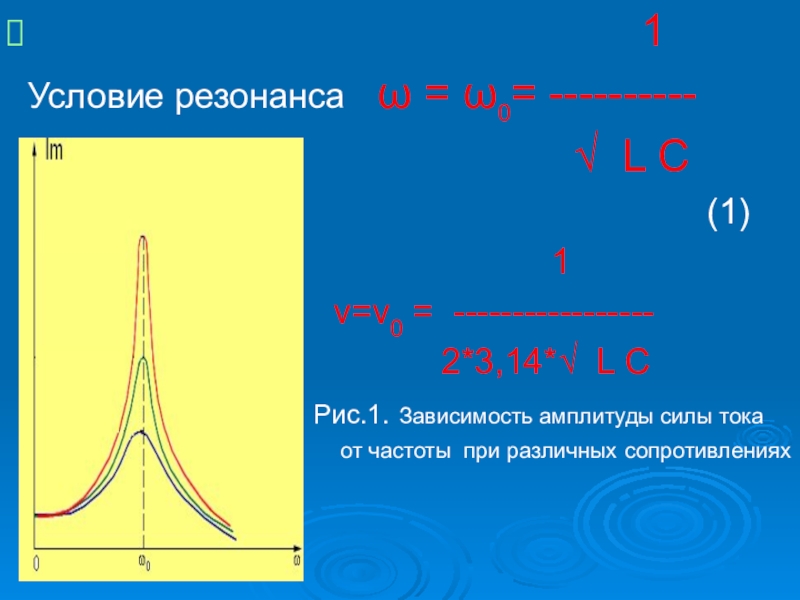

Слайд 3

1
Условие резонанса ω = ω0= ----------
√ L C
(1)
1
ν=ν0 = -----------------
2*3,14*√ L С
Рис.1. Зависимость амплитуды силы тока
от частоты при различных сопротивлениях

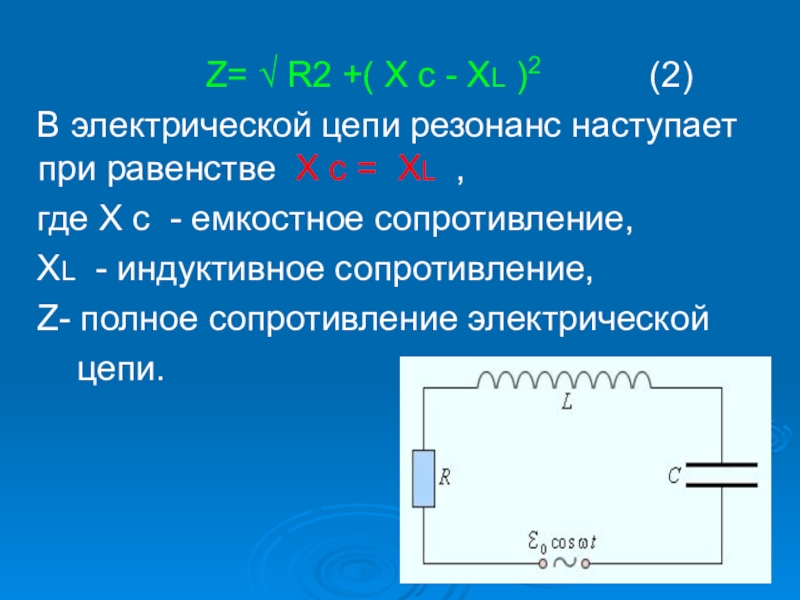

Слайд 4

Z=

√ R2 +( Х с - ХL )2 (2)
В электрической цепи резонанс наступает при равенстве Х с = ХL ,
где Х с - емкостное сопротивление,
ХL - индуктивное сопротивление,
Z- полное сопротивление электрической
цепи.
Z= √ R2 +( Х с -

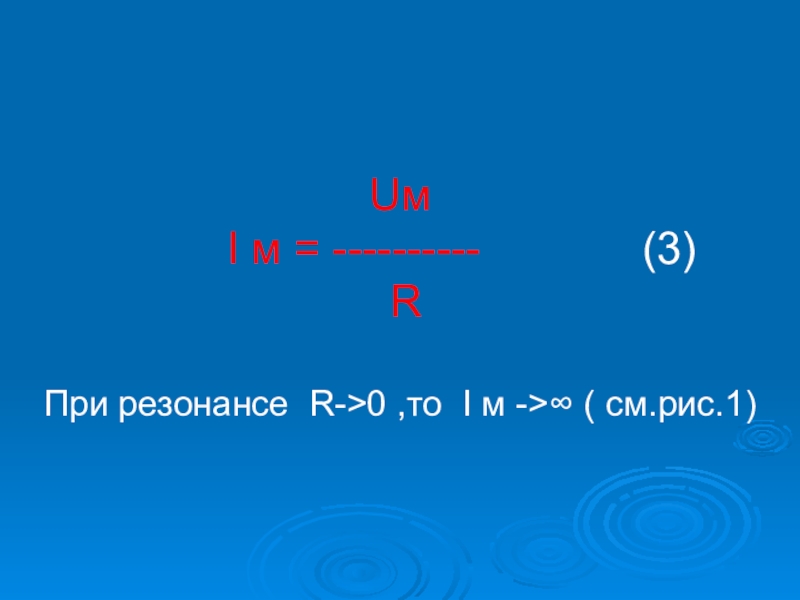

Слайд 5








I м = ----------

(3)
R

При резонансе R->0 ,то I м ->∞ ( см.рис.1)

Uм     I м = ----------       (3)

Слайд 6
Схема 1.Электрическая схема .



Рис.3 Комплект приборов для изучения резонанса в колебательном контуре.
Схема 1.Электрическая схема .     Рис.3 Комплект приборов для изучения резонанса

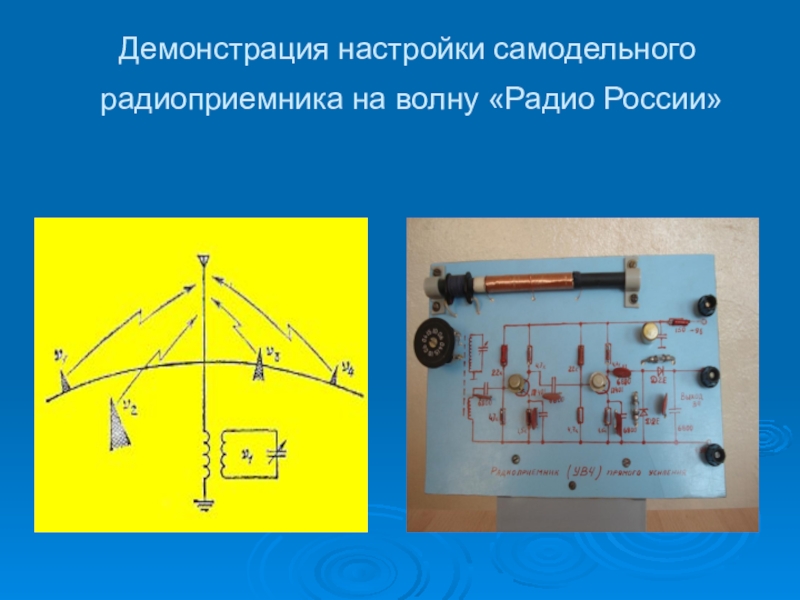

Слайд 7Демонстрация настройки самодельного радиоприемника на волну «Радио России»

Демонстрация настройки самодельного  радиоприемника на волну «Радио России»
