Презентация, доклад на тему Электрические колебания в контуре. Презентация, 11 класс
Содержание
- 1. Электрические колебания в контуре. Презентация, 11 класс
- 2. Рассмотрим электрическую цепь, состоящую
- 3. 1) В начальный момент времени конденсатор имеет максимальный заряд, обладает максимальной энергией WC.WCmWL = 0
- 4. 2) В следующий момент времени конденсатор начинает
- 5. 3) Электрические заряды вновь накапливаются на конденсаторе,
- 6. 4) Конденсатор снова разряжается, но ток протекает

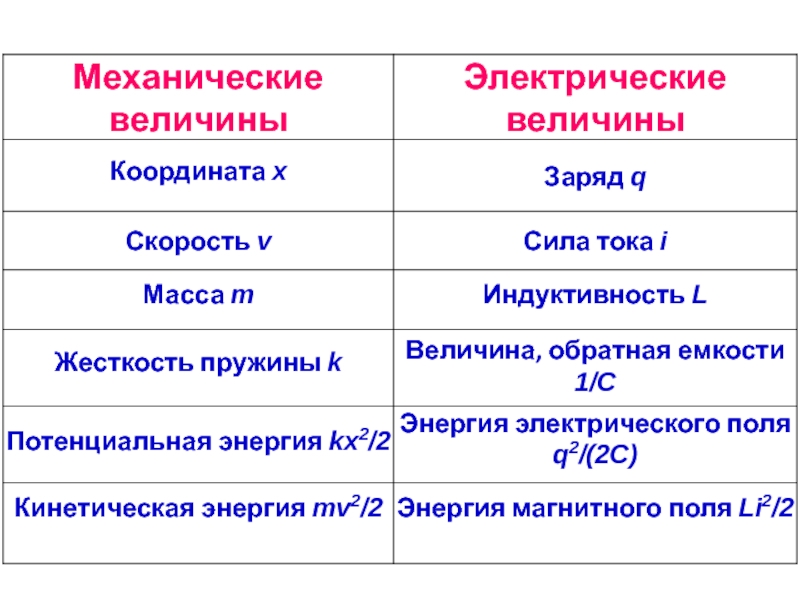

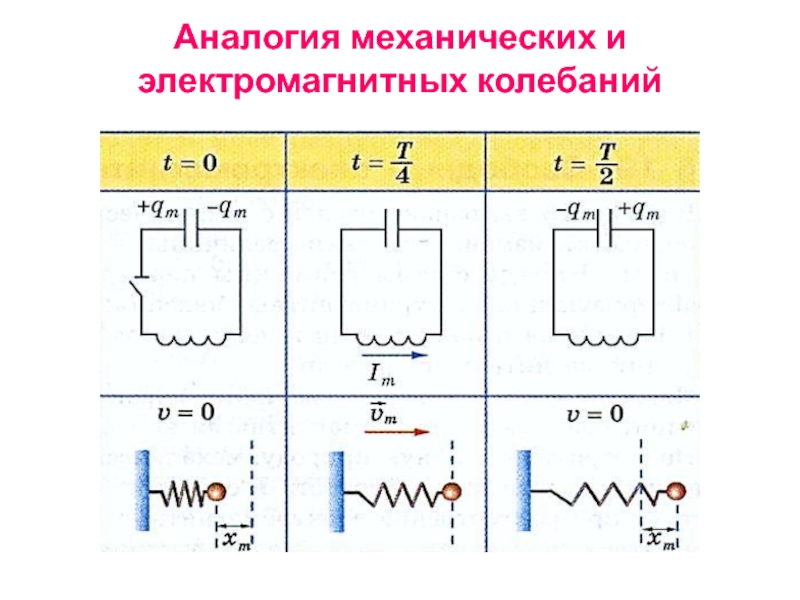

- 7. Аналогия механических и электромагнитных колебаний
- 8.
- 9. Вывод Процесс перекачки
- 10. Полная энергия контура Полная энергия W
- 11. q = qm cos ω0ti = q'
- 12. Вывод Если отсутствуют потери (R

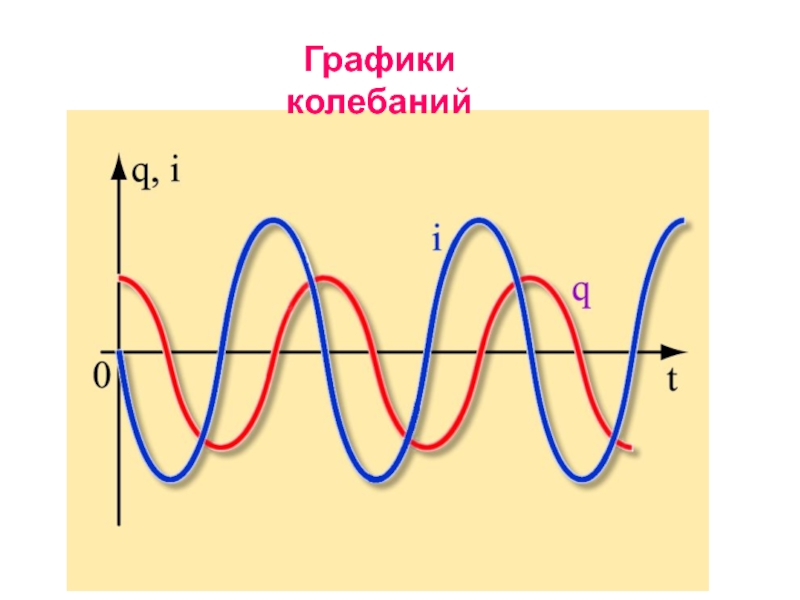

- 13. Графики колебаний

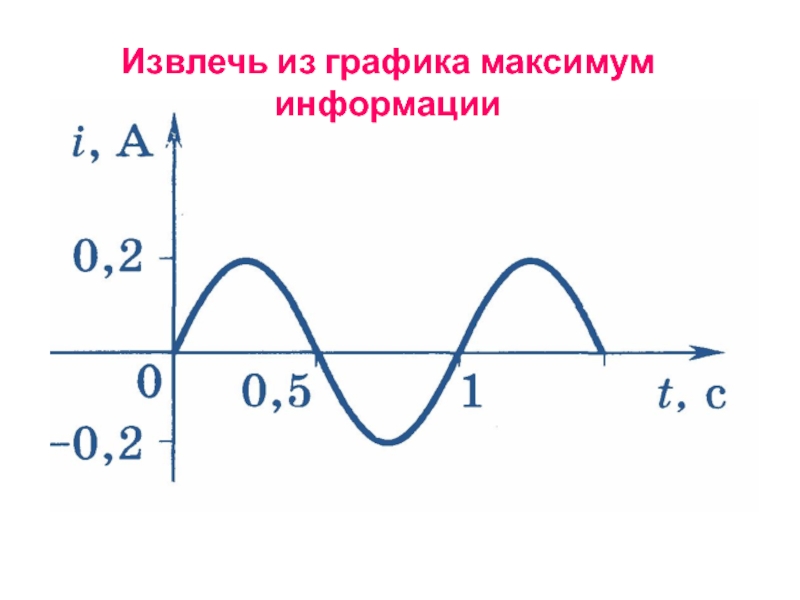

- 14. Извлечь из графика максимум информации
- 15. Период колебаний. Формула ТомсонаНаименьший промежуток времени, в
- 16. Картинка к слайду №1 http://s1921687209.narod.ru/00/rp_det/sk.jpg Картинка

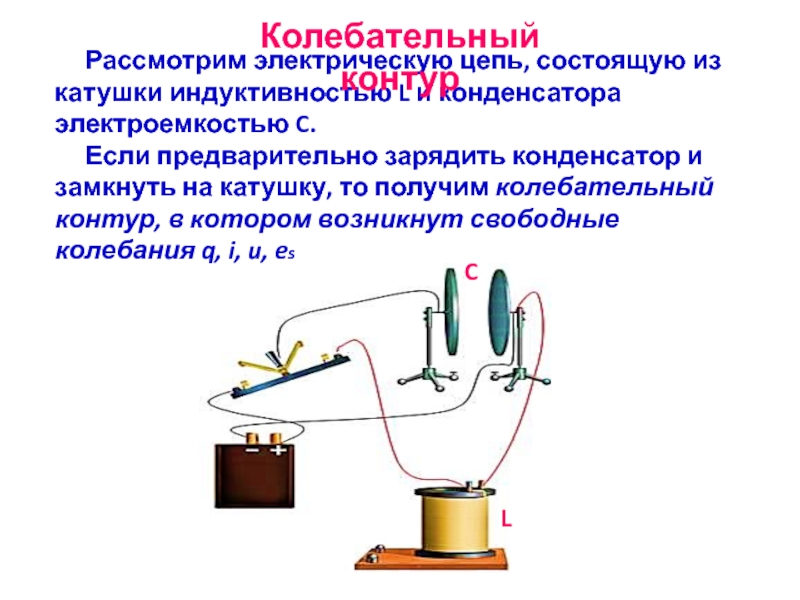

Рассмотрим электрическую цепь, состоящую из катушки индуктивностью L и конденсатора электроемкостью C. Если предварительно зарядить конденсатор и замкнуть на катушку, то получим колебательный контур, в котором возникнут свободные колебания q, i,

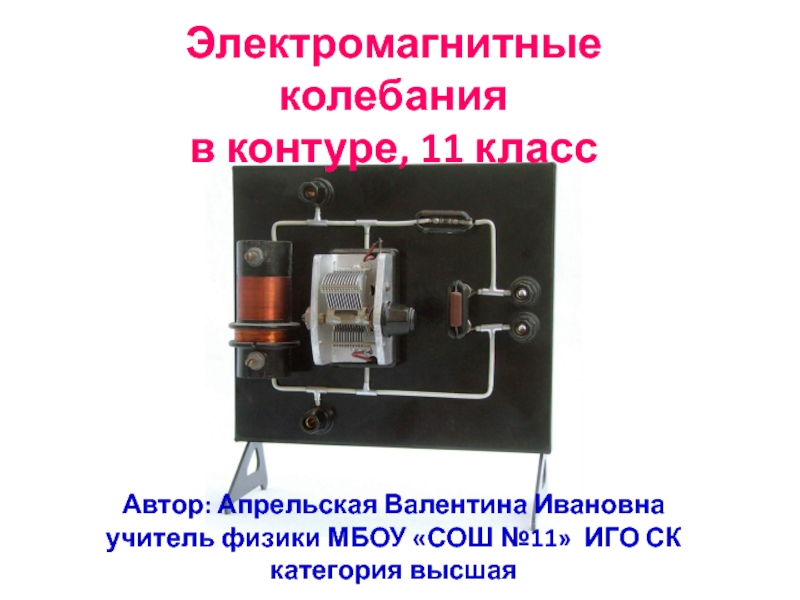

Слайд 1Электромагнитные колебания в контуре, 11 класс Автор: Апрельская Валентина Ивановна учитель физики МБОУ
Слайд 2 Рассмотрим электрическую цепь, состоящую из катушки индуктивностью L
и конденсатора электроемкостью C.
Если предварительно зарядить конденсатор и замкнуть на катушку, то получим колебательный контур, в котором возникнут свободные колебания q, i, u, es
Если предварительно зарядить конденсатор и замкнуть на катушку, то получим колебательный контур, в котором возникнут свободные колебания q, i, u, es
Колебательный контур
L
C
Слайд 31) В начальный момент времени конденсатор имеет максимальный заряд, обладает максимальной
энергией WC.
WCm
WL = 0

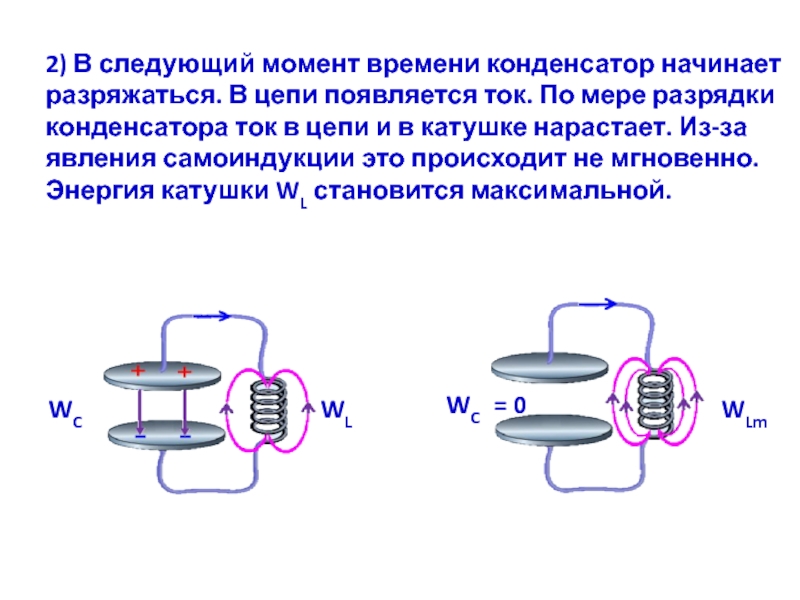

Слайд 42) В следующий момент времени конденсатор начинает разряжаться. В цепи появляется
ток. По мере разрядки конденсатора ток в цепи и в катушке нарастает. Из-за явления самоиндукции это происходит не мгновенно. Энергия катушки WL становится максимальной.
WLm
WL
WC
WC = 0

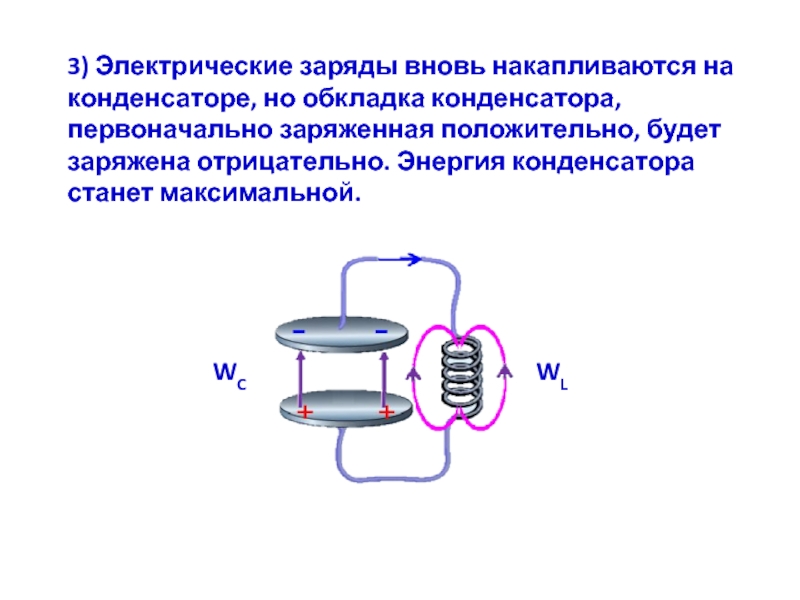

Слайд 53) Электрические заряды вновь накапливаются на конденсаторе, но обкладка конденсатора, первоначально
заряженная положительно, будет заряжена отрицательно. Энергия конденсатора станет максимальной.
WC
WL
Слайд 64) Конденсатор снова разряжается, но ток протекает уже в обратном направлении.
Этот процесс будет повторяться снова и снова. Возникнут электромагнитные колебания. Если отсутствуют потери (R=0), то сила тока, заряд и напряжение со временем изменяются по гармоническому закону.
WCm
WL = 0
Слайд 9Вывод
Процесс перекачки энергии в колебательном контуре
между электрическим полем конденсатора при его разрядке и магнитным полем, сосредоточенным в катушке, полностью аналогичен процессу превращения потенциальной энергии растянутой пружины в кинетическую энергию при колебаниях
Гармонические колебания, независимо от их природы,
Гармонические колебания, независимо от их природы,
описываются теми же уравнениями

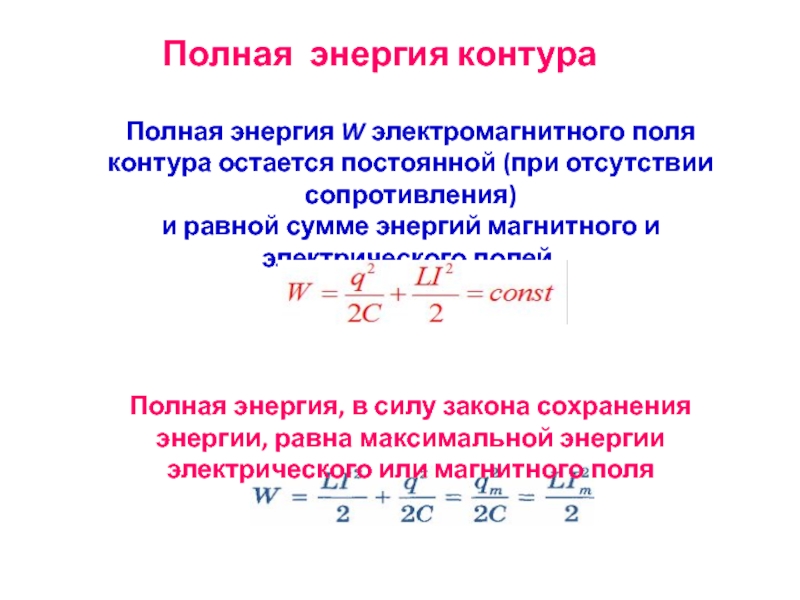

Слайд 10Полная энергия контура
Полная энергия W электромагнитного поля контура остается
постоянной (при отсутствии сопротивления)
и равной сумме энергий магнитного и электрического полей.
Полная энергия, в силу закона сохранения энергии, равна максимальной энергии электрического или магнитного поля
и равной сумме энергий магнитного и электрического полей.
Полная энергия, в силу закона сохранения энергии, равна максимальной энергии электрического или магнитного поля

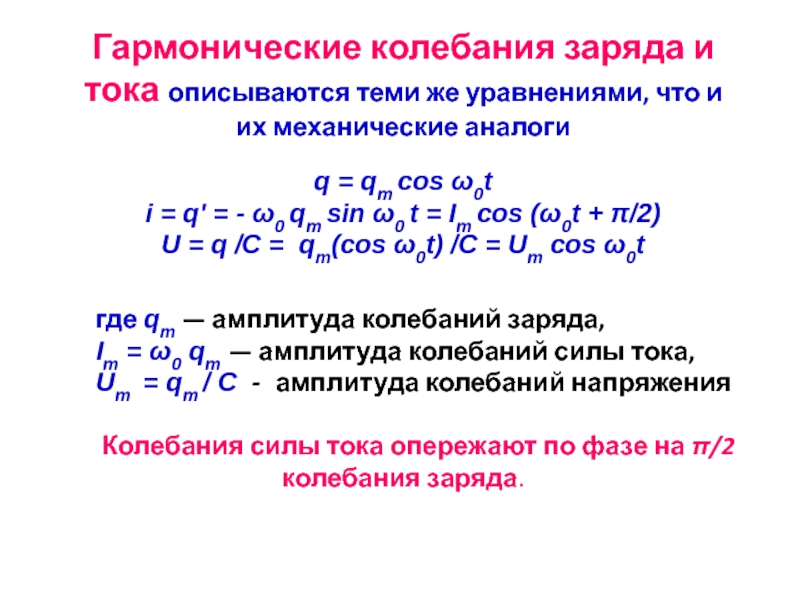

Слайд 11q = qm cos ω0t
i = q' = - ω0 qm
sin ω0 t = Im cos (ω0t + π/2)
U = q /C = qm(cos ω0t) /C = Um cos ω0t
где qm — амплитуда колебаний заряда,
Im = ω0 qm — амплитуда колебаний силы тока,
Um = qm / C - амплитуда колебаний напряжения
Колебания силы тока опережают по фазе на π/2 колебания заряда.
U = q /C = qm(cos ω0t) /C = Um cos ω0t
где qm — амплитуда колебаний заряда,
Im = ω0 qm — амплитуда колебаний силы тока,
Um = qm / C - амплитуда колебаний напряжения
Колебания силы тока опережают по фазе на π/2 колебания заряда.
Гармонические колебания заряда и тока описываются теми же уравнениями, что и их механические аналоги

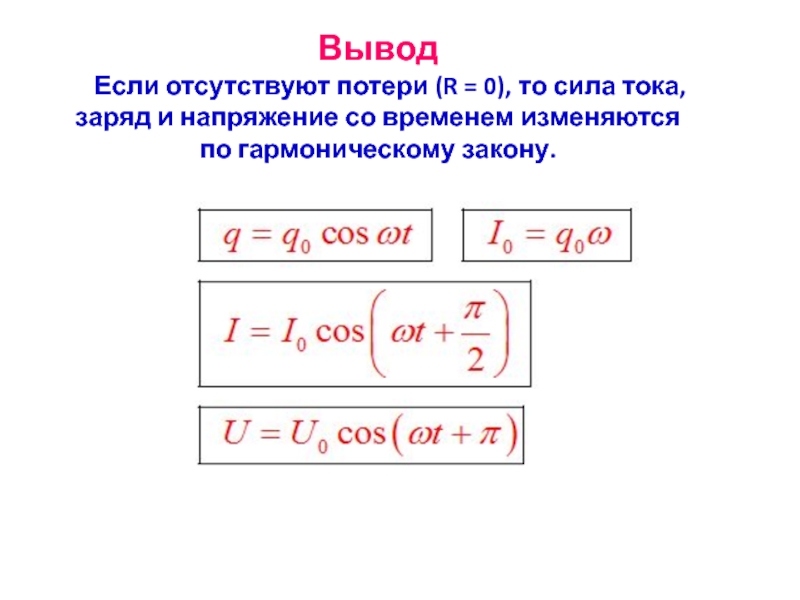

Слайд 12Вывод
Если отсутствуют потери (R = 0), то сила
тока, заряд и напряжение со временем изменяются по гармоническому закону.
Слайд 15Период колебаний. Формула Томсона
Наименьший промежуток времени, в течение которого происходит переход
зарядов с одной обкладки конденсатора на другую и обратно, называется периодом свободных электромагнитных колебаний.
Формула Томсона
в честь английского физика Уильяма Томсона, который вывел её в 1853 году
Уильям Томсон, лорд Кельвин
Слайд 16
Картинка к слайду №1 http://s1921687209.narod.ru/00/rp_det/sk.jpg
Картинка к слайду №2
https://videouroki.net/videouroki/conspekty/fizika9/47-koliebatiel-nyi-kontur-poluchieniie-eliektromaghnitnykh-koliebanii.files/image004.jpg
Картинка к слайду №7 http://900igr.net/up/datas/227367/011.jpg
Картинка к слайду №8 https://foxford.ru/wiki/fizika/kolebaniya-gruza-na-pruzhine
Картинка к слайду №13 http://physik.ucoz.ru/_ph/13/231669170.gif
Картинка к слайду №14 http://geum.ru/referat/images/image-6535839_104.gif
Картинка к слайду №15 http://koledj.ru/tw_refs/8/7993/7993_html_571238a3.png
Картинка к слайду №16 http://lightfizika.ru/images/images/11klass/Kolebania/im1_1.gif
Картинка к слайду №7 http://900igr.net/up/datas/227367/011.jpg
Картинка к слайду №8 https://foxford.ru/wiki/fizika/kolebaniya-gruza-na-pruzhine
Картинка к слайду №13 http://physik.ucoz.ru/_ph/13/231669170.gif
Картинка к слайду №14 http://geum.ru/referat/images/image-6535839_104.gif
Картинка к слайду №15 http://koledj.ru/tw_refs/8/7993/7993_html_571238a3.png
Картинка к слайду №16 http://lightfizika.ru/images/images/11klass/Kolebania/im1_1.gif
Источники информации
