Презентация, доклад на тему Барометр-анероид. Виды барометров. Манометр.
Содержание
- 1. Барометр-анероид. Виды барометров. Манометр.
- 2. Барометр- анероидБаро́метр (др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления. Ртутный барометр был изобретёнитальянским учёным Эванджелиста Торричелли в 1644 году.
- 3. Виды барометровВ жидкостных барометрах давление измеряется высотой
- 4. Барометр Баро́метр (др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления. Ртутный барометр был изобретёнитальянским учёным Эванджелиста Торричелли в 1644 году.
- 5. Принцип действия барометра-анероидаПРУЖИНА-прижимает рычаг к стенке гофрированной
- 6. Жидкостной барометр В жидкостном барометре давление определяется
- 7. Барометр- анероидБаро́метр (др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления. Ртутный барометр был изобретёнитальянским учёным Эванджелиста Торричелли в 1644 году.
- 8. МанометрМанометр (греч. manos — редкий, неплотный, разрежённый + др.-греч. μέτρον — мера, измеритель) — прибор, измеряющий давление жидкости или газа

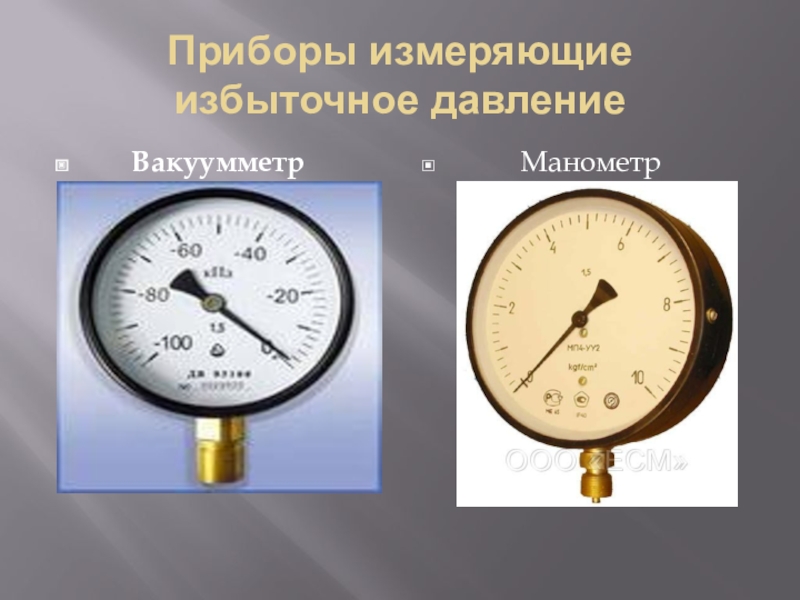

- 9. Приборы измеряющие избыточное давление Вакуумметр Манометр

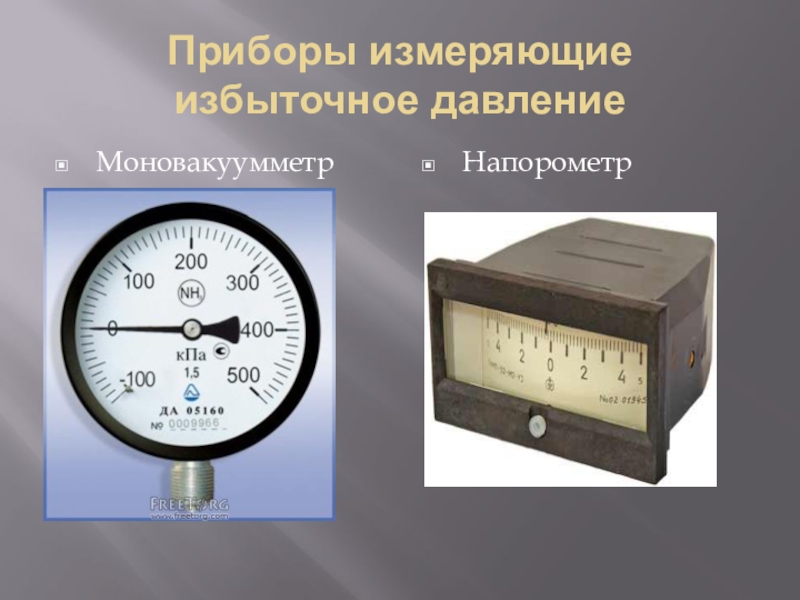

- 10. Приборы измеряющие избыточное давление МоновакуумметрНапорометр
- 11. Виды манометров По назначениям манометры можно разделить
Барометр- анероидБаро́метр (др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления. Ртутный барометр был изобретёнитальянским учёным Эванджелиста Торричелли в 1644 году.

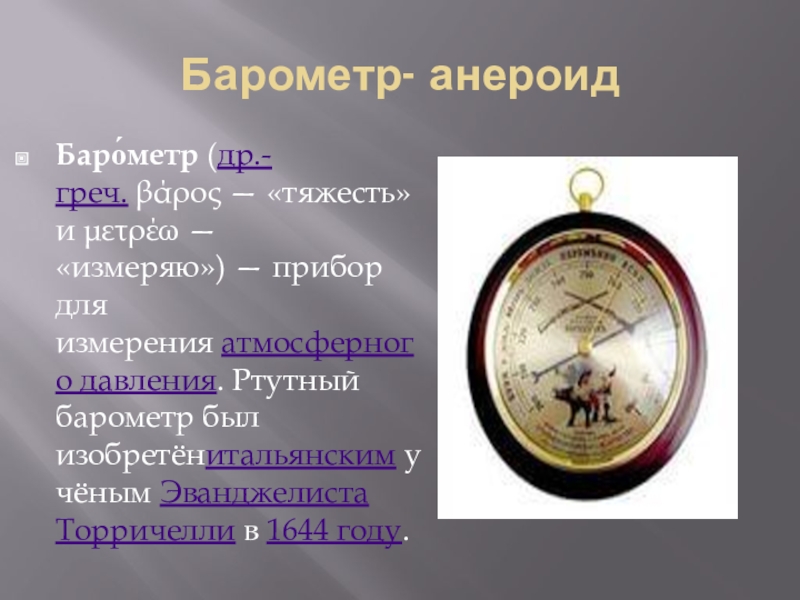

Слайд 2Барометр- анероид
Баро́метр (др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления. Ртутный барометр
был изобретёнитальянским учёным Эванджелиста Торричелли в 1644 году.

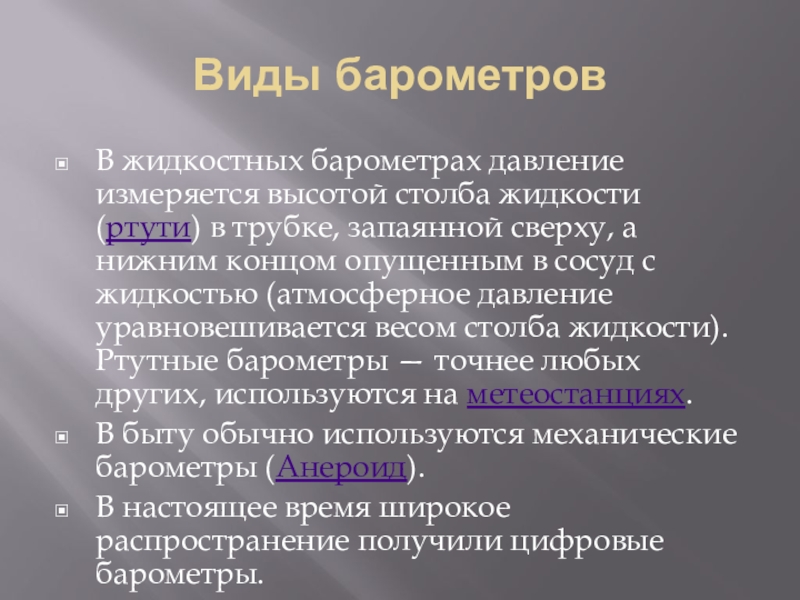

Слайд 3Виды барометров
В жидкостных барометрах давление измеряется высотой столба жидкости (ртути) в
трубке, запаянной сверху, а нижним концом опущенным в сосуд с жидкостью (атмосферное давление уравновешивается весом столба жидкости). Ртутные барометры — точнее любых других, используются на метеостанциях.
В быту обычно используются механические барометры (Анероид).
В настоящее время широкое распространение получили цифровые барометры.
В быту обычно используются механические барометры (Анероид).
В настоящее время широкое распространение получили цифровые барометры.
Слайд 4Барометр
Баро́метр (др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления. Ртутный барометр
был изобретёнитальянским учёным Эванджелиста Торричелли в 1644 году.

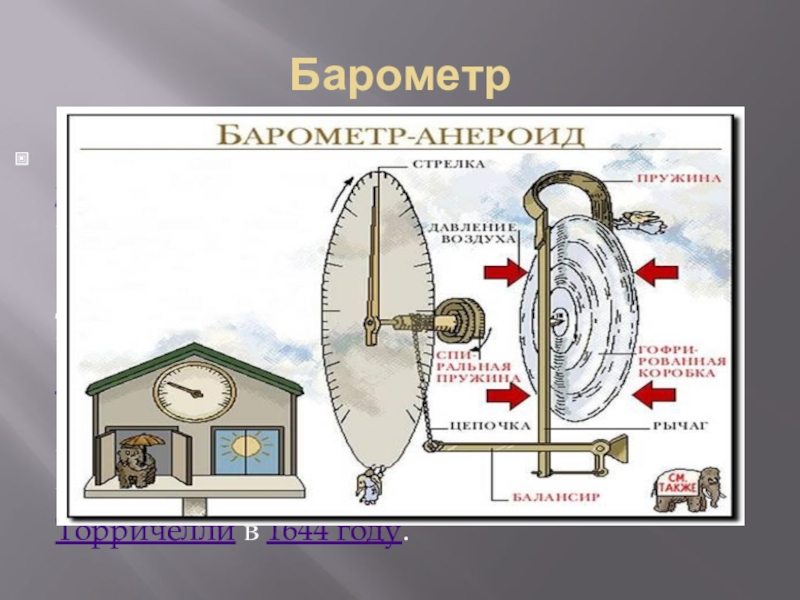

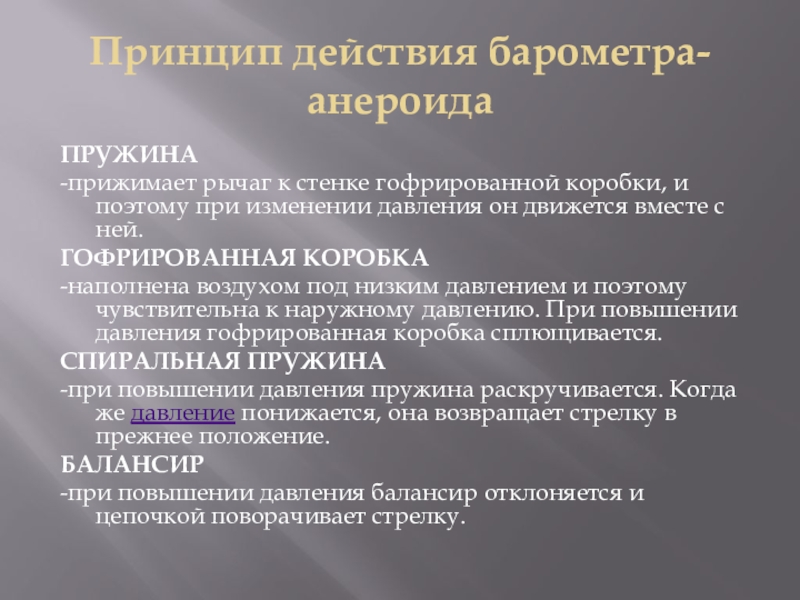

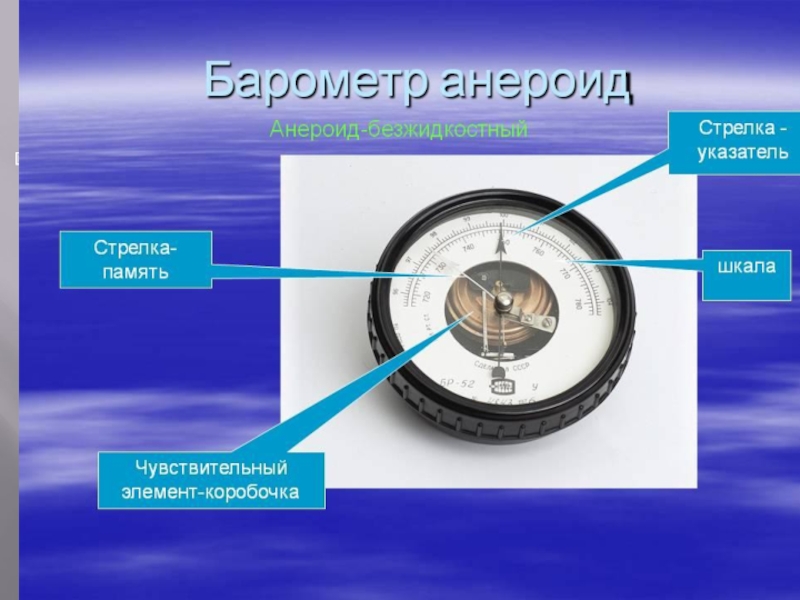

Слайд 5Принцип действия барометра-анероида
ПРУЖИНА
-прижимает рычаг к стенке гофрированной коробки, и поэтому при
изменении давления он движется вместе с ней.
ГОФРИРОВАННАЯ КОРОБКА
-наполнена воздухом под низким давлением и поэтому чувствительна к наружному давлению. При повышении давления гофрированная коробка сплющивается.
СПИРАЛЬНАЯ ПРУЖИНА
-при повышении давления пружина раскручивается. Когда же давление понижается, она возвращает стрелку в прежнее положение.
БАЛАНСИР
-при повышении давления балансир отклоняется и цепочкой поворачивает стрелку.
ГОФРИРОВАННАЯ КОРОБКА
-наполнена воздухом под низким давлением и поэтому чувствительна к наружному давлению. При повышении давления гофрированная коробка сплющивается.
СПИРАЛЬНАЯ ПРУЖИНА
-при повышении давления пружина раскручивается. Когда же давление понижается, она возвращает стрелку в прежнее положение.
БАЛАНСИР
-при повышении давления балансир отклоняется и цепочкой поворачивает стрелку.

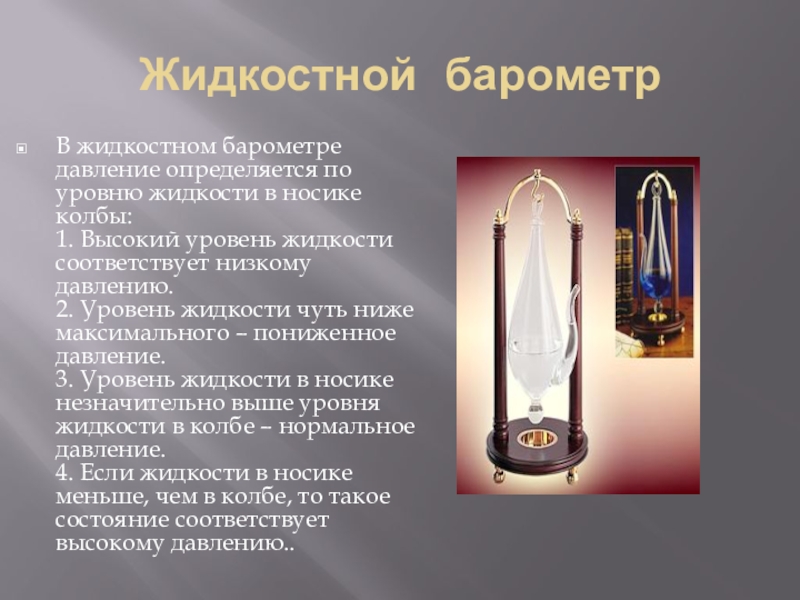

Слайд 6Жидкостной барометр
В жидкостном барометре давление определяется по уровню жидкости в
носике колбы:
1. Высокий уровень жидкости соответствует низкому давлению.
2. Уровень жидкости чуть ниже максимального – пониженное давление.
3. Уровень жидкости в носике незначительно выше уровня жидкости в колбе – нормальное давление.
4. Если жидкости в носике меньше, чем в колбе, то такое состояние соответствует высокому давлению..
Слайд 7Барометр- анероид
Баро́метр (др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления. Ртутный барометр
был изобретёнитальянским учёным Эванджелиста Торричелли в 1644 году.

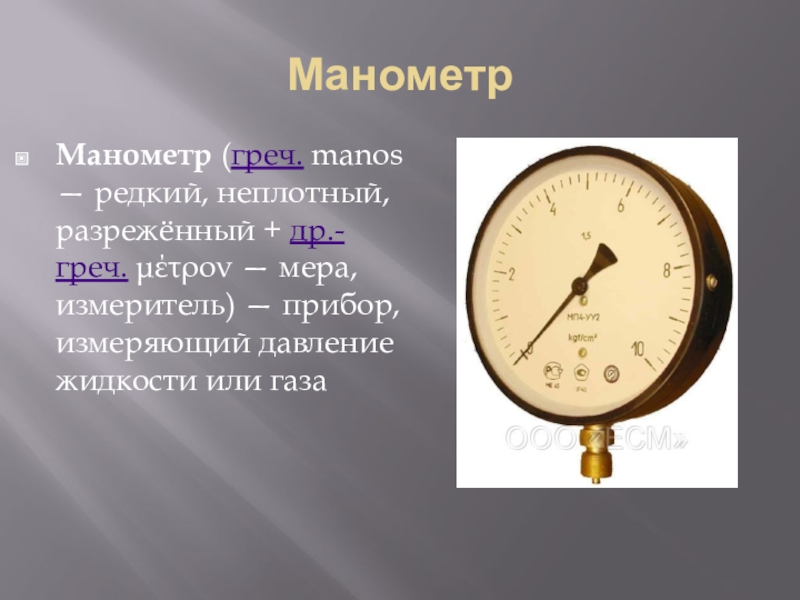

Слайд 8Манометр
Манометр (греч. manos — редкий, неплотный, разрежённый + др.-греч. μέτρον — мера, измеритель) — прибор, измеряющий давление
жидкости или газа

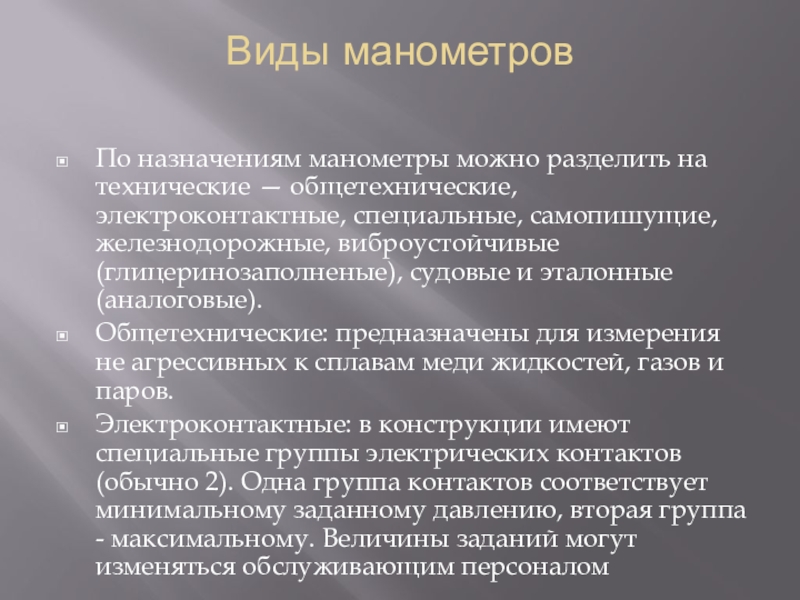

Слайд 11Виды манометров
По назначениям манометры можно разделить на технические — общетехнические, электроконтактные,
специальные, самопишущие, железнодорожные, виброустойчивые(глицеринозаполненые), судовые и эталонные (аналоговые).
Общетехнические: предназначены для измерения не агрессивных к сплавам меди жидкостей, газов и паров.
Электроконтактные: в конструкции имеют специальные группы электрических контактов (обычно 2). Одна группа контактов соответствует минимальному заданному давлению, вторая группа - максимальному. Величины заданий могут изменяться обслуживающим персоналом
Общетехнические: предназначены для измерения не агрессивных к сплавам меди жидкостей, газов и паров.
Электроконтактные: в конструкции имеют специальные группы электрических контактов (обычно 2). Одна группа контактов соответствует минимальному заданному давлению, вторая группа - максимальному. Величины заданий могут изменяться обслуживающим персоналом
