Презентация, доклад по предмету Черчение на тему Виды, разрезы и сечения
Содержание
- 1. Презентация по предмету Черчение на тему Виды, разрезы и сечения
- 2. Изображения на чертеже В зависимости от содержания все изображения на чертежах подразделяются на виды, разрезы или сечения
- 3. ВидыВидом называется изображение обращенной к наблюдателю видимой
- 4. Дополнительные видыГлавный вид обычно располагается в поле
- 5. Слайд 5
- 6. СеченияЧасто трех видов предмета недостаточно для передачи
- 7. Слайд 7
- 8. Секущие поверхностиВ качестве секущих поверхностей как правило
- 9. Слайд 9
- 10. РазрезыРазрезом называется изображение фигуры, получающейся при мысленном
- 11. РазрезыПо положению секущей плоскостиПо числу секущих плоскостейГоризонтальныеВертикальныеФронтальные Профильные НаклонныеПростыеСложныеЛоманые СтупенчатыеПрочие разрезы
- 12. Прочие разрезыПо взаимному расположению секущей плоскости и длины (высоты) предметаПродольныеПоперечные
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. ВопросыКакое изображение называется видом?Какой вид принято называть
- 20. Вопросы Как (какими значками) на чертеже обозначаются
- 21. ВопросыКак классифицируются сечения, в зависимости от их
- 22. ВопросыКакие бывают разрезы по положению секущей плоскости?Какие

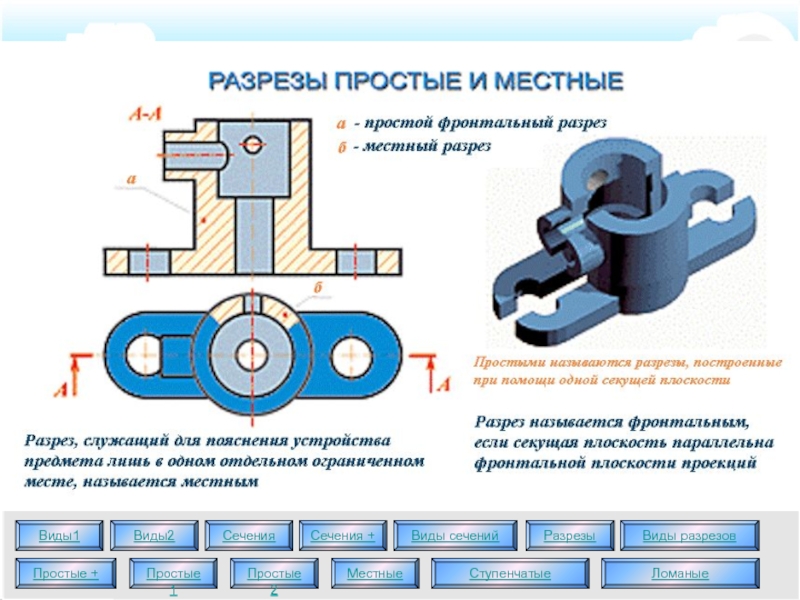

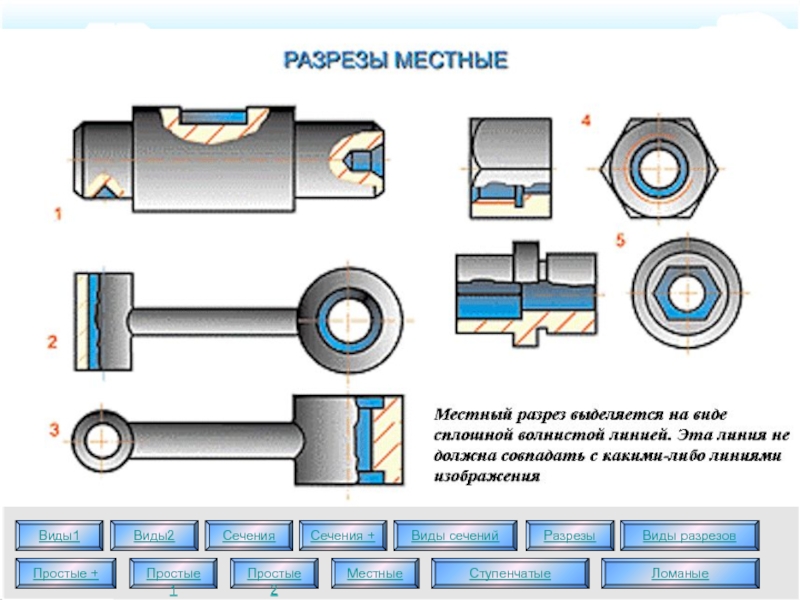

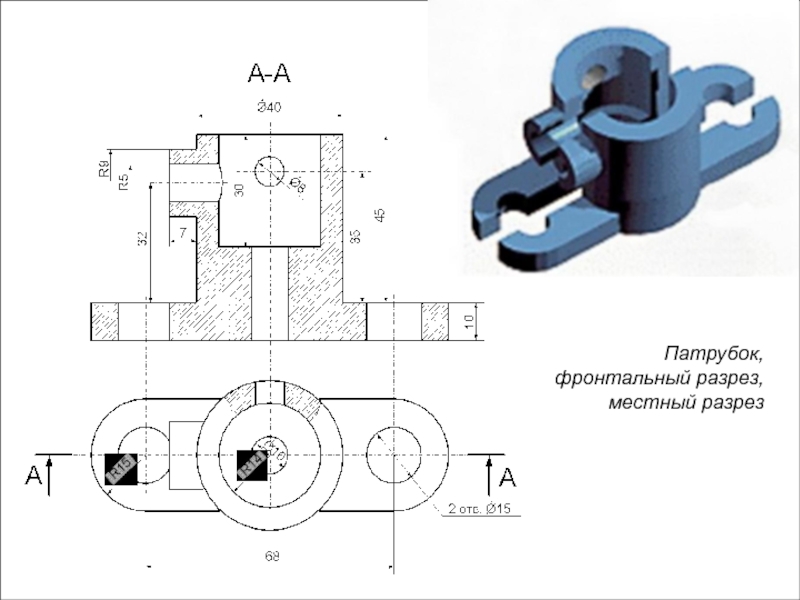

- 23. Патрубок, фронтальный разрез, местный разрез
Изображения на чертеже В зависимости от содержания все изображения на чертежах подразделяются на виды, разрезы или сечения

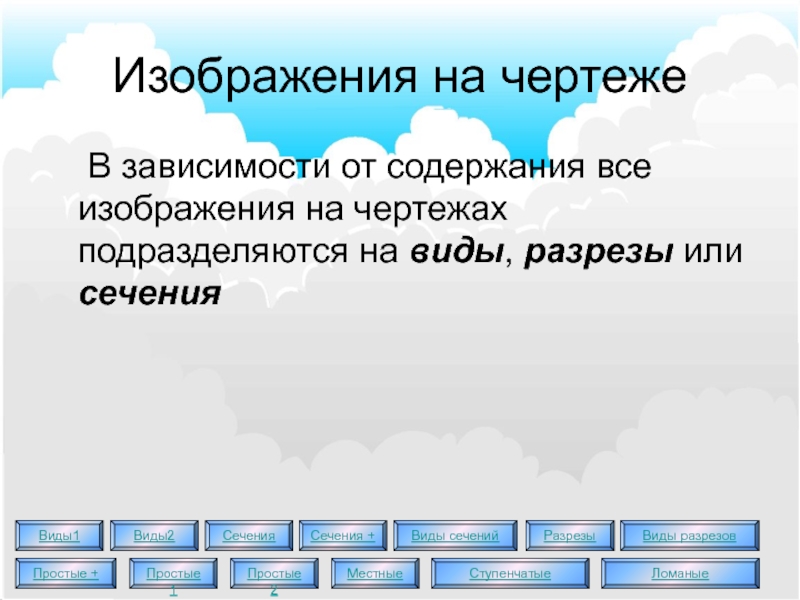

Слайд 2Изображения на чертеже
В зависимости от содержания все изображения на чертежах подразделяются
на виды, разрезы или сечения

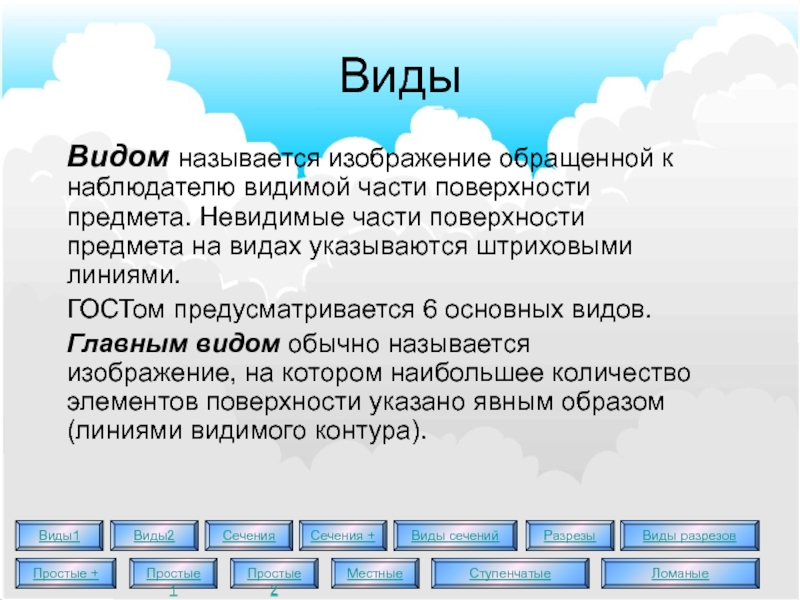

Слайд 3Виды
Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета. Невидимые
части поверхности предмета на видах указываются штриховыми линиями.
ГОСТом предусматривается 6 основных видов.
Главным видом обычно называется изображение, на котором наибольшее количество элементов поверхности указано явным образом (линиями видимого контура).
ГОСТом предусматривается 6 основных видов.
Главным видом обычно называется изображение, на котором наибольшее количество элементов поверхности указано явным образом (линиями видимого контура).

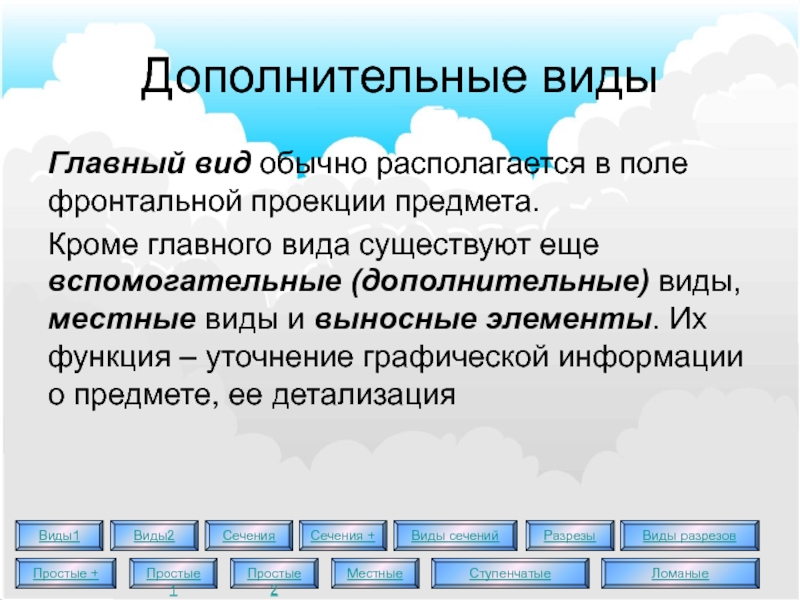

Слайд 4Дополнительные виды
Главный вид обычно располагается в поле фронтальной проекции предмета.
Кроме главного
вида существуют еще вспомогательные (дополнительные) виды, местные виды и выносные элементы. Их функция – уточнение графической информации о предмете, ее детализация

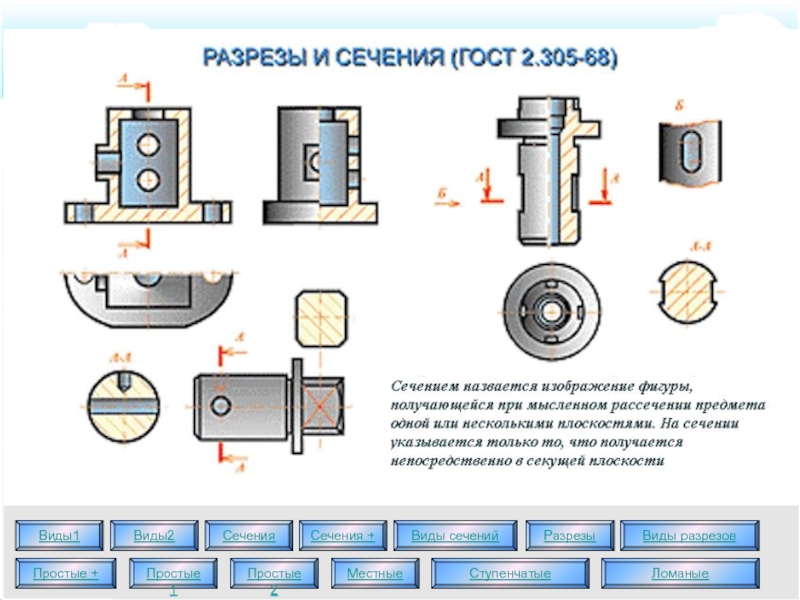

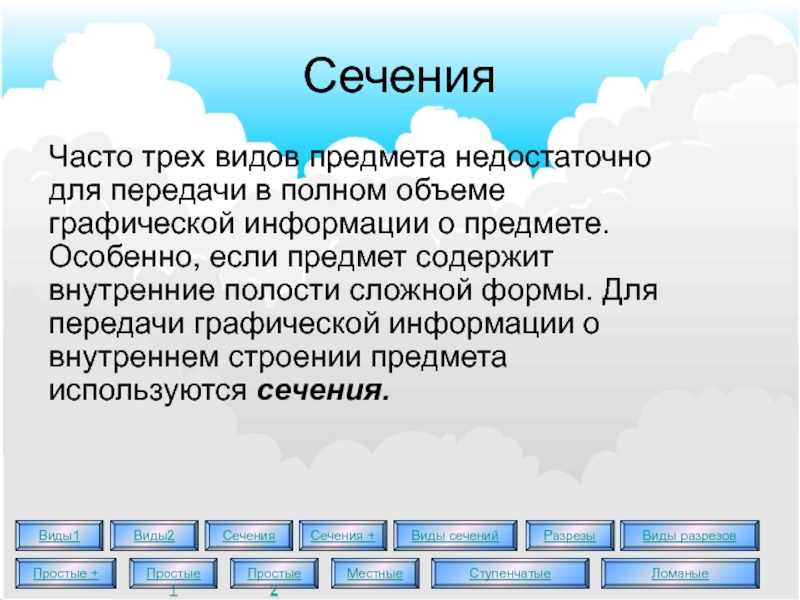

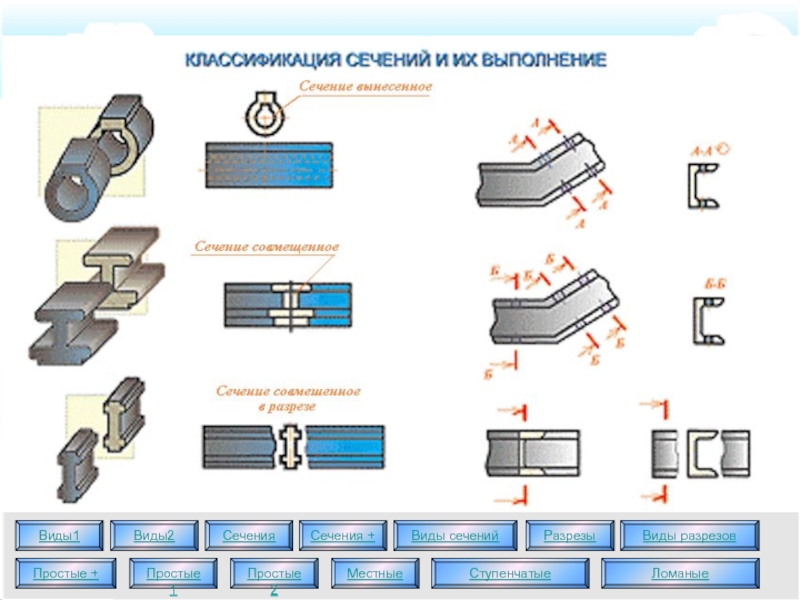

Слайд 6Сечения
Часто трех видов предмета недостаточно для передачи в полном объеме графической
информации о предмете. Особенно, если предмет содержит внутренние полости сложной формы. Для передачи графической информации о внутреннем строении предмета используются сечения.

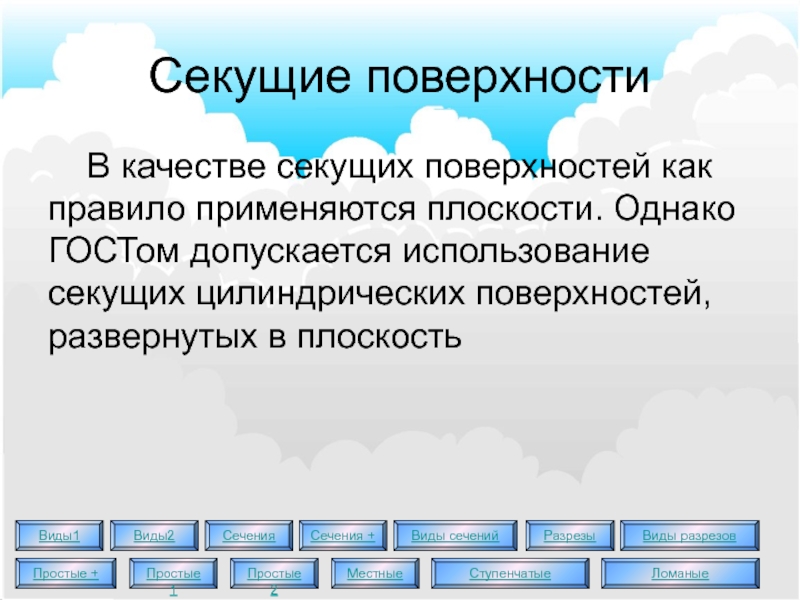

Слайд 8Секущие поверхности
В качестве секущих поверхностей как правило применяются плоскости. Однако ГОСТом
допускается использование секущих цилиндрических поверхностей, развернутых в плоскость
Слайд 10Разрезы
Разрезом называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (одной
или несколькими) вместе с элементами предмета, расположенными за секущей плоскостью.
Таким образом, упрощенно: разрез – это сечение плюс то, что находится за ним
Таким образом, упрощенно: разрез – это сечение плюс то, что находится за ним

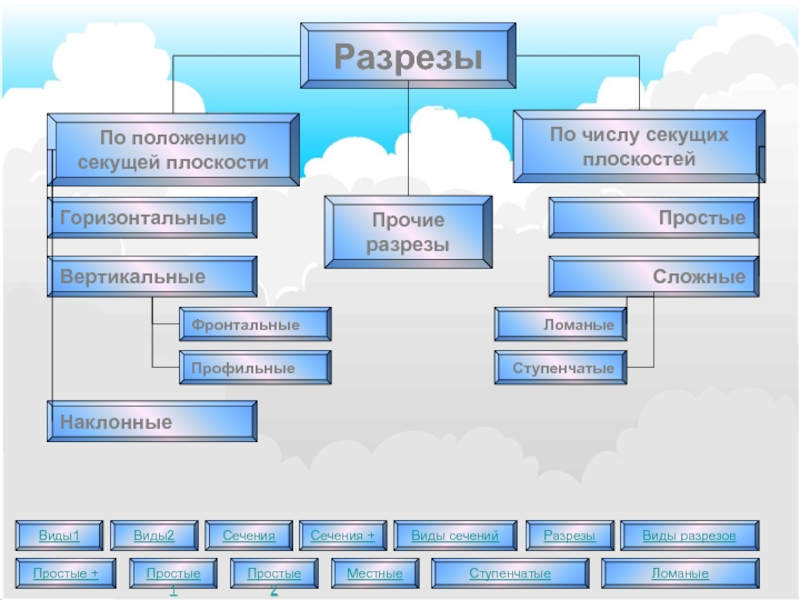

Слайд 11Разрезы
По положению секущей плоскости
По числу секущих плоскостей
Горизонтальные
Вертикальные
Фронтальные
Профильные
Наклонные
Простые
Сложные

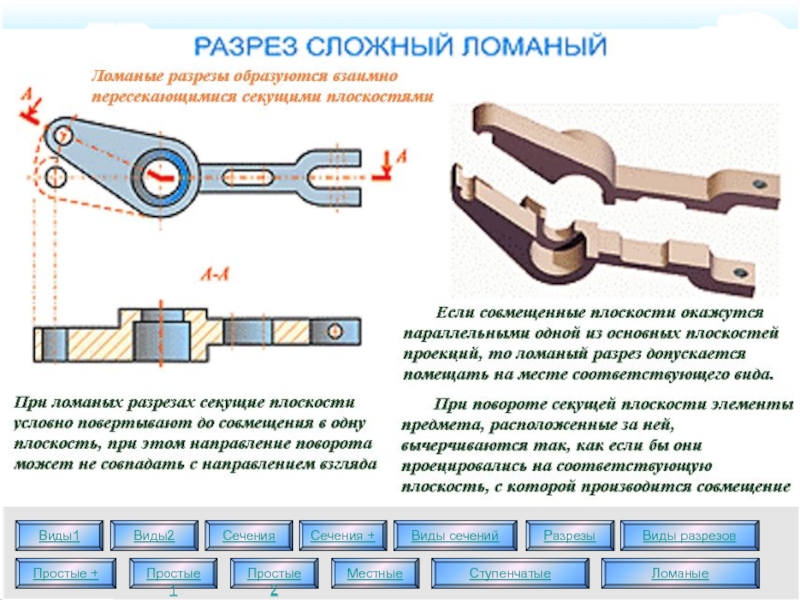

Ломаные

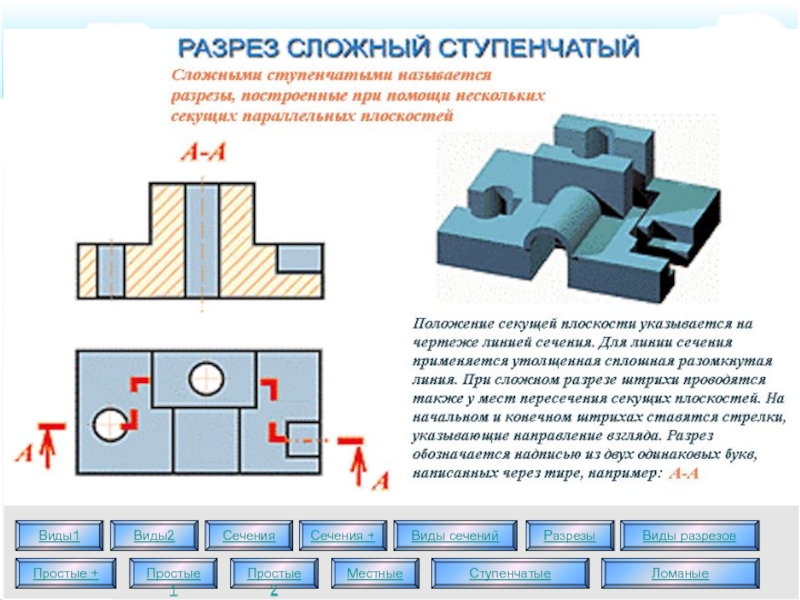

Ступенчатые
Прочие разрезы

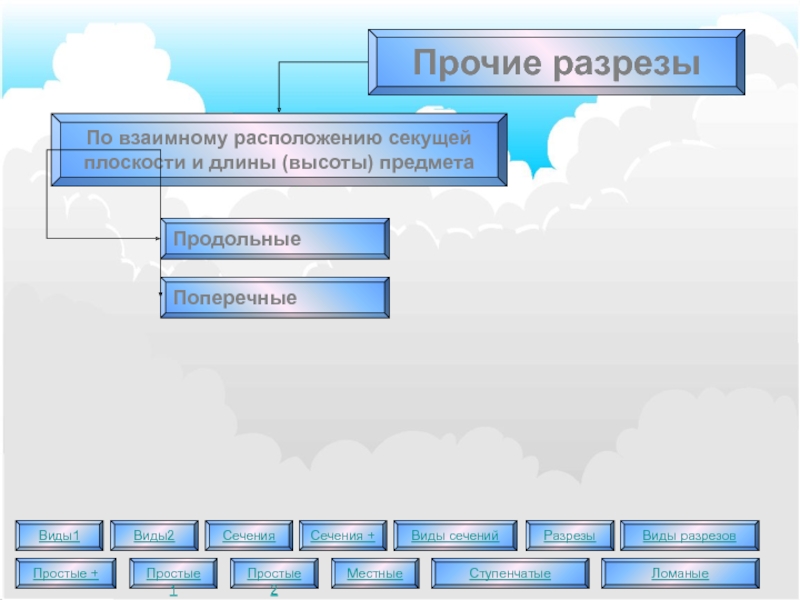

Слайд 12Прочие разрезы
По взаимному расположению секущей плоскости и длины (высоты) предмета
Продольные
Поперечные

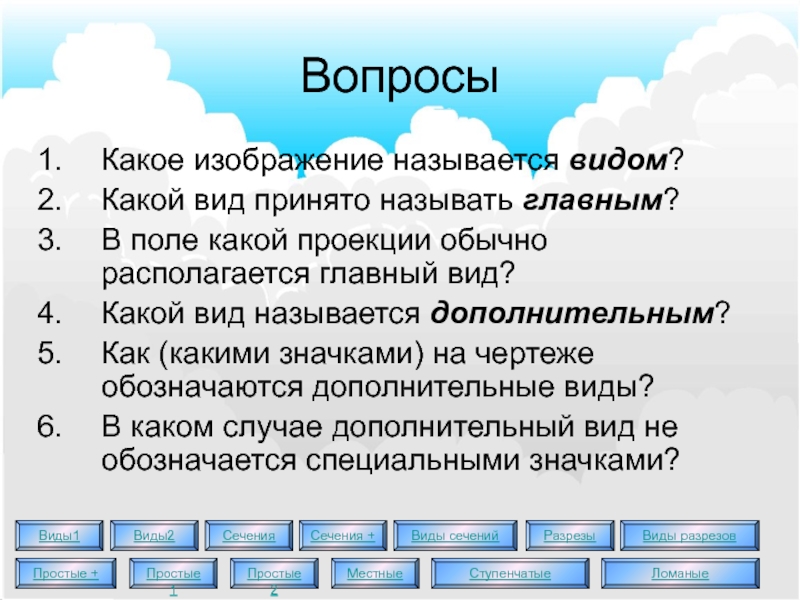

Слайд 19Вопросы
Какое изображение называется видом?
Какой вид принято называть главным?
В поле какой проекции
обычно располагается главный вид?
Какой вид называется дополнительным?
Как (какими значками) на чертеже обозначаются дополнительные виды?
В каком случае дополнительный вид не обозначается специальными значками?
Какой вид называется дополнительным?
Как (какими значками) на чертеже обозначаются дополнительные виды?
В каком случае дополнительный вид не обозначается специальными значками?
Слайд 20Вопросы
Как (какими значками) на чертеже обозначаются дополнительные виды?
В каком случае
дополнительный вид не обозначается специальными значками?
Что такое сечение?
Какие поверхности допускается применять в качестве секущих?
Как классифицируются сечения, в зависимости от их расположения по отношению к виду?
Что такое разрез?
Чем разрез отличается от сечения?
Что такое сечение?
Какие поверхности допускается применять в качестве секущих?
Как классифицируются сечения, в зависимости от их расположения по отношению к виду?
Что такое разрез?
Чем разрез отличается от сечения?
Слайд 21Вопросы
Как классифицируются сечения, в зависимости от их расположения по отношению к
виду?
Что такое разрез?
Чем разрез отличается от сечения?
Какие бывают разрезы по положению секущей плоскости?
Какие бывают разрезы по числу секущих плоскостей?
Какие бывают разрезы по взаимному расположению секущей плоскости и продольной оси предмета?
Что такое разрез?
Чем разрез отличается от сечения?
Какие бывают разрезы по положению секущей плоскости?
Какие бывают разрезы по числу секущих плоскостей?
Какие бывают разрезы по взаимному расположению секущей плоскости и продольной оси предмета?

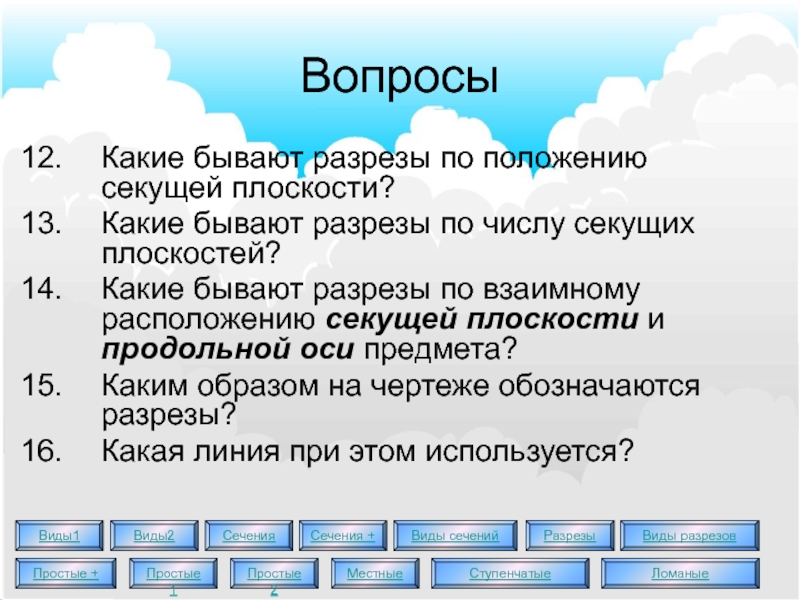

Слайд 22Вопросы
Какие бывают разрезы по положению секущей плоскости?
Какие бывают разрезы по числу
секущих плоскостей?
Какие бывают разрезы по взаимному расположению секущей плоскости и продольной оси предмета?
Каким образом на чертеже обозначаются разрезы?
Какая линия при этом используется?
Какие бывают разрезы по взаимному расположению секущей плоскости и продольной оси предмета?
Каким образом на чертеже обозначаются разрезы?
Какая линия при этом используется?
