Презентация, доклад по черчению Эллипс
Содержание
- 1. Презентация по черчению Эллипс
- 2. Этапы начертания любого чертежа
- 3. 1. Начертание «рамки»Линии рамки – сплошные толстые основные.Расстояния от края:СверхуСправаСнизуСлева 5 мм20 мм1451570202520
- 4. 2. Заполнение основной надписиПример заполнения основной надписи на чертеже.ЧертилПроверилКанбиковаЮдин В.Ю.25.0525.05Школа №9 Кл. 9-аПрокладкаРезина1:1№3

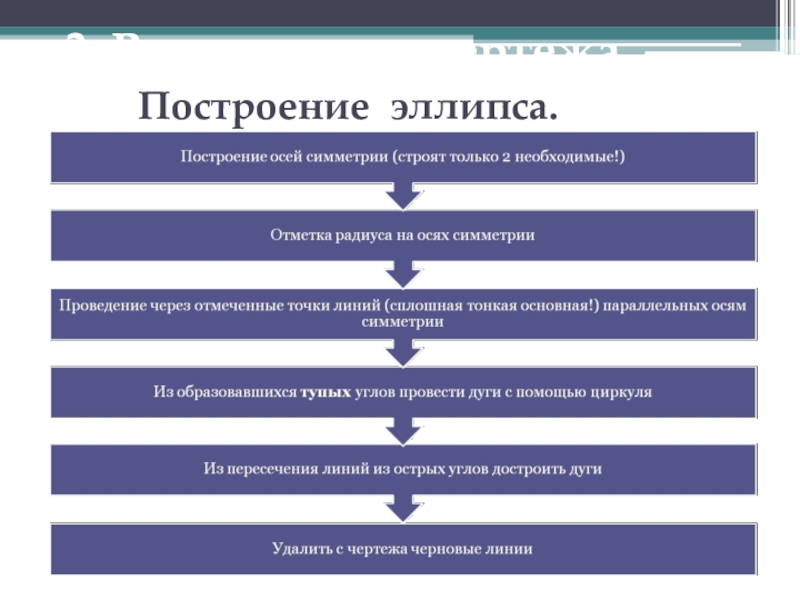

- 5. 3. Выполнение чертежа Построение эллипса.
- 6. Построение осей симметрииXYZ600На данном примере будут начерчены
- 7. Отметка радиуса на осях симметрииXYРасстояние от точки пересечения осей до красных точек равно радиусу будущего эллипса.
- 8. Проведение через отмеченные точки линий параллельных осям
- 9. Из образовавшихся тупых углов провести дуги с
- 10. Удалить с чертежа черновые линииТак или такМожет получиться в зависимости от выбранныхосей симметрии.Итог работы.Построение эллипса завершено.
Этапы начертания любого чертежа
Слайд 1Порядок начертания чертежей.
Эллипс.
Презентацию подготовил учитель черчения Юдин В.Ю.
2007-2008 уч. год

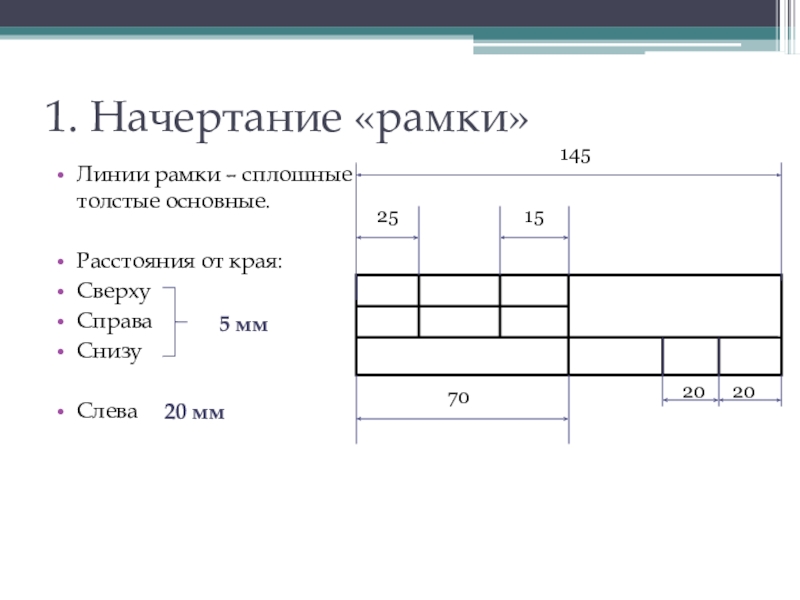

Слайд 31. Начертание «рамки»
Линии рамки – сплошные толстые основные.
Расстояния от края:
Сверху
Справа
Снизу
Слева
5
мм
20 мм
145
15
70
20
25
20
Слайд 42. Заполнение основной надписи
Пример заполнения основной надписи на чертеже.
Чертил
Проверил
Канбикова
Юдин В.Ю.
25.05
25.05
Школа №9
Кл. 9-а
Прокладка
Резина
1:1
№3

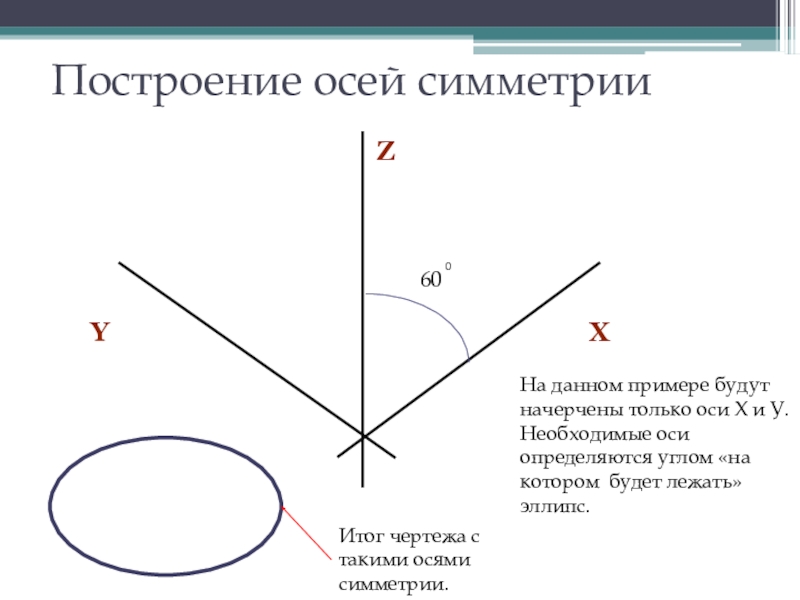

Слайд 6Построение осей симметрии
X
Y
Z
60
0
На данном примере будут начерчены только оси Х и
У.
Необходимые оси определяются углом «на котором будет лежать» эллипс.
Необходимые оси определяются углом «на котором будет лежать» эллипс.
Итог чертежа с такими осями симметрии.
Слайд 7Отметка радиуса на осях симметрии
X
Y
Расстояние от точки пересечения осей до красных
точек равно радиусу будущего эллипса.
Слайд 8Проведение через отмеченные точки линий параллельных осям симметрии
X
Y
Линии, параллельные осям симметрии,
нужно проводить сплошной тонкой основной линией.

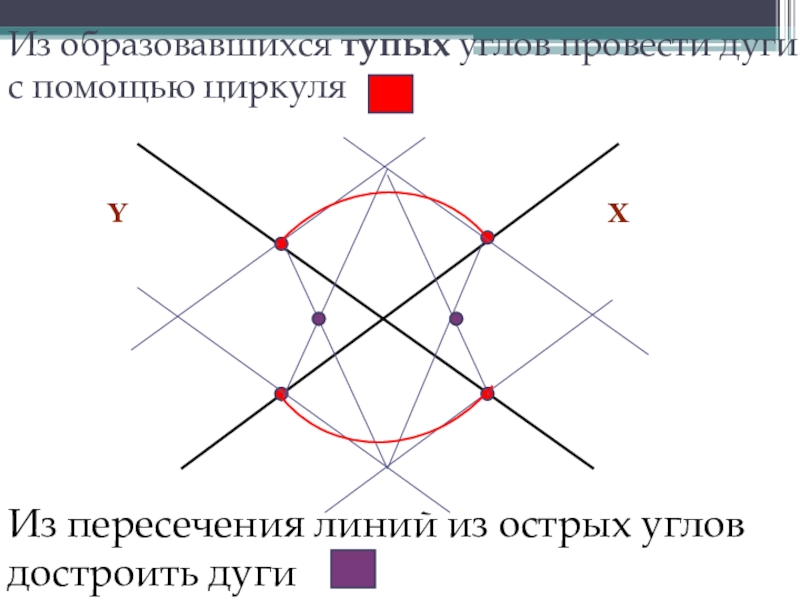

Слайд 9Из образовавшихся тупых углов провести дуги с помощью циркуля
X
Y
Из пересечения линий
из острых углов достроить дуги

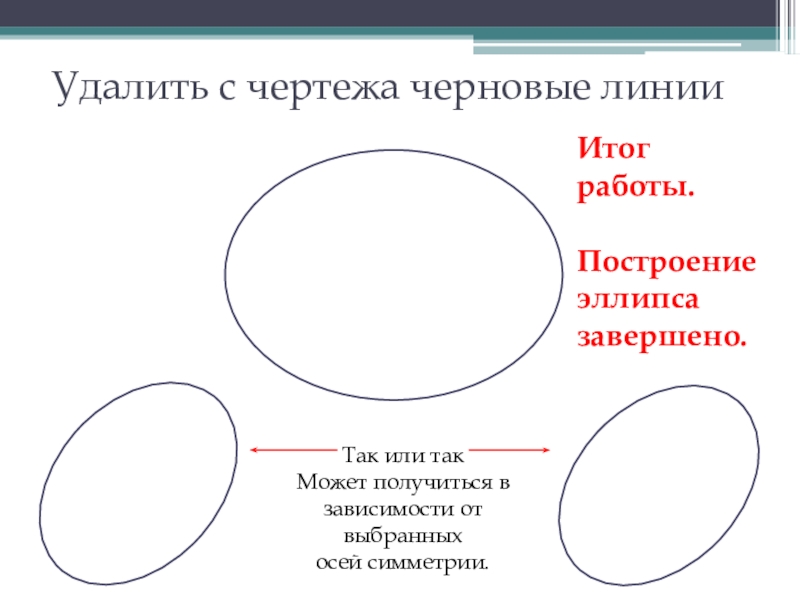

Слайд 10Удалить с чертежа черновые линии
Так или так
Может получиться в зависимости от
выбранных
осей симметрии.
осей симметрии.
Итог работы.
Построение эллипса завершено.
