Презентация, доклад по черчению на тему Введение: из истории развития чертежа, чертеж- основной графический документ.

чертеж- основной графический документ.
2. Инструменты, принадлежности и материалы для выполнения чертежей.

Древние иероглифы, как правило, представляют собой контурные рисунки. Именно эта особенность изображения «роднит» его с контурными изображениями чертежа.
2. Рисунки, планы, чертежи эпохи средневековья не указывают на какое-либо заметное развитие существовавших способов изображений. Однако есть основания утверждать, что в этот период зарождался архитектурный чертеж на глиняных дощечках

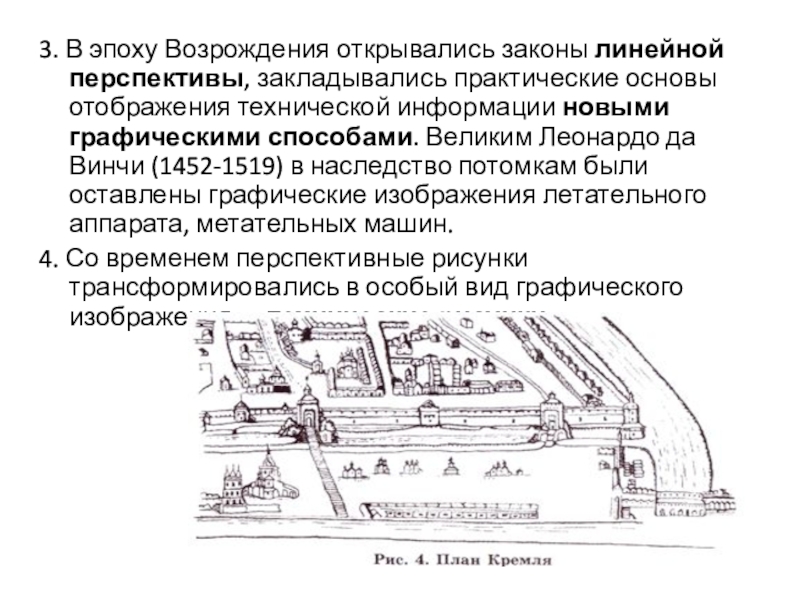

отображения технической информации новыми графическими способами. Великим Леонардо да Винчи (1452-1519) в наследство потомкам были оставлены графические изображения летательного аппарата, метательных машин.

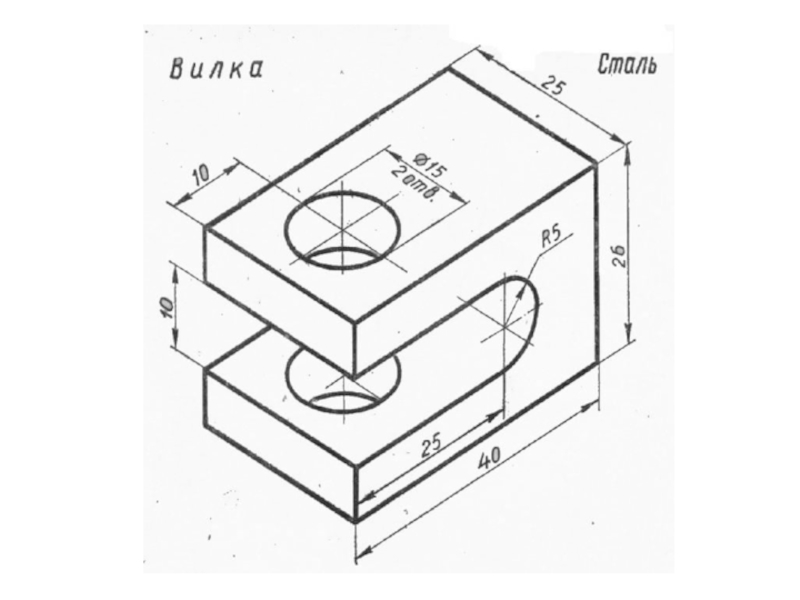

4. Со временем перспективные рисунки трансформировались в особый вид графического изображения — технические рисунки.

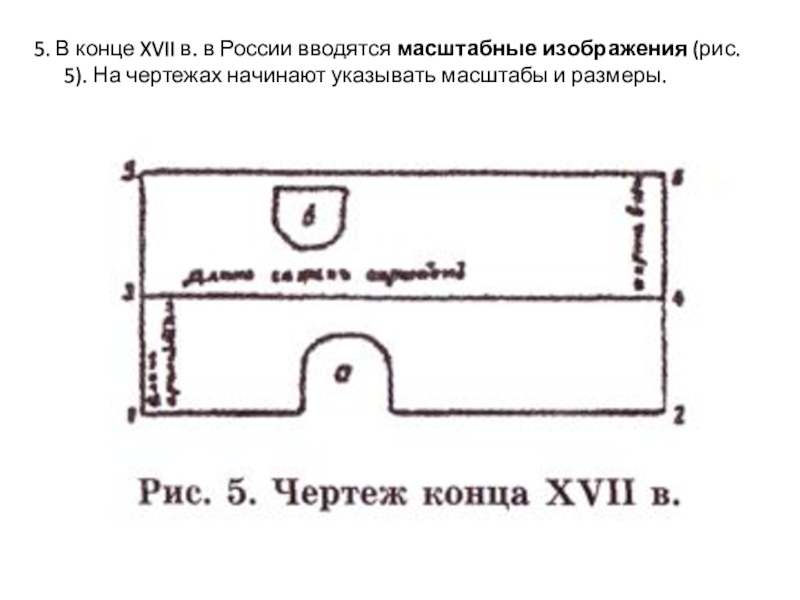

5). На чертежах начинают указывать масштабы и размеры.

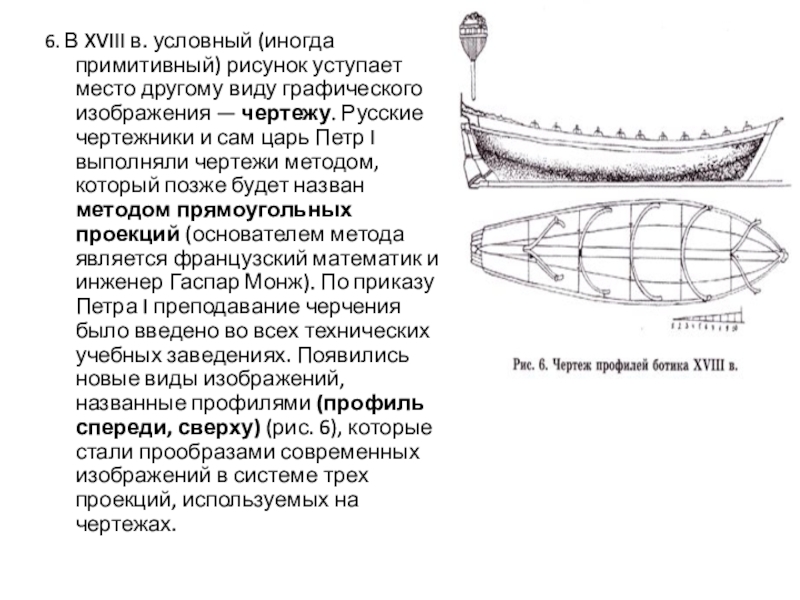

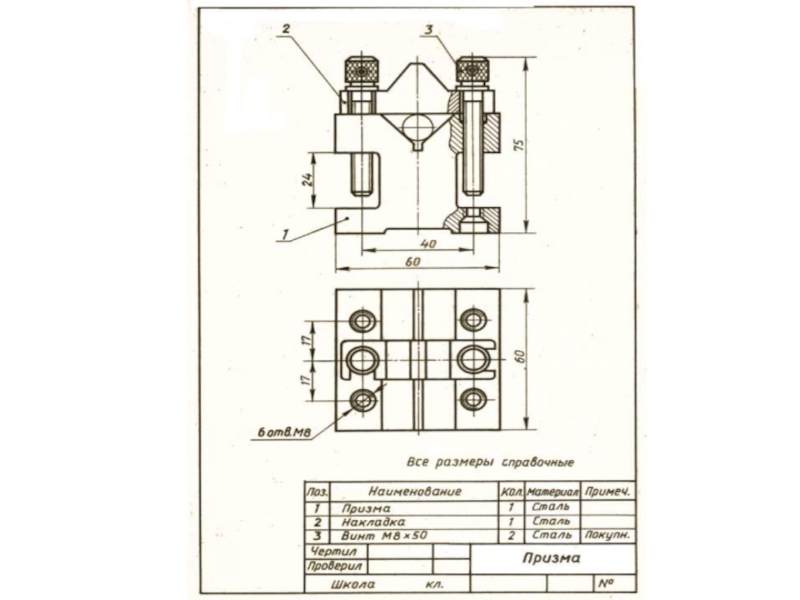

виду графического изображения — чертежу. Русские чертежники и сам царь Петр I выполняли чертежи методом, который позже будет назван методом прямоугольных проекций (основателем метода является французский математик и инженер Гаспар Монж). По приказу Петра I преподавание черчения было введено во всех технических учебных заведениях. Появились новые виды изображений, названные профилями (профиль спереди, сверху) (рис. 6), которые стали прообразами современных изображений в системе трех проекций, используемых на чертежах.

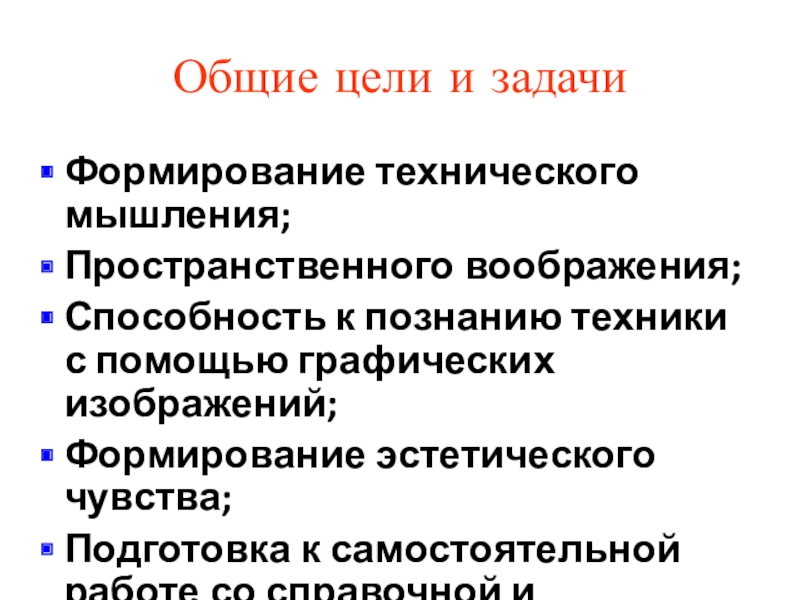

помощью графических изображений;
Формирование эстетического чувства;
Подготовка к самостоятельной работе со справочной и специальной литературой;

помощь для горизонтальных и наклонных линий
-деревянные чертёжные угольники
90-30-60 и 90-45-45
-деревянная линейка

острыми краями)
-карандаши (1 мягкий,
1 твёрдый)

готовые к работе

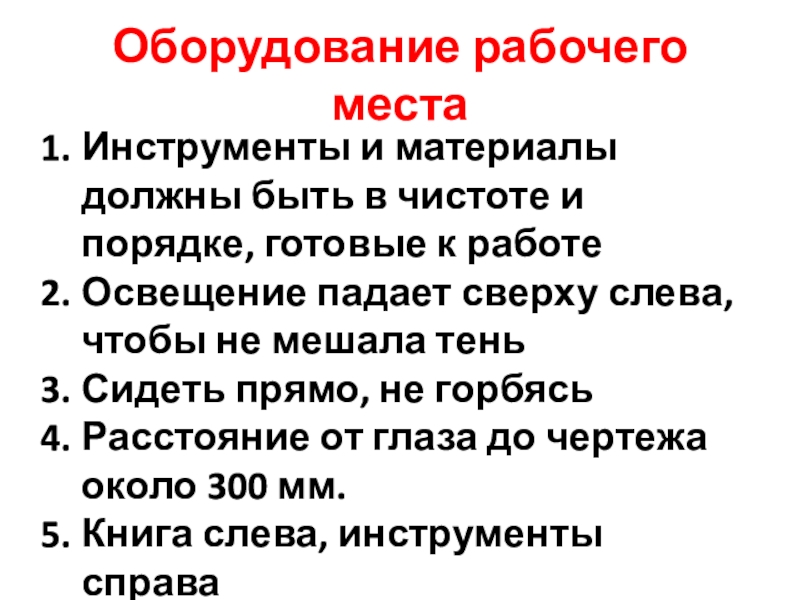

Освещение падает сверху слева, чтобы не мешала тень
Сидеть прямо, не горбясь
Расстояние от глаза до чертежа около 300 мм.
Книга слева, инструменты справа
