Презентация, доклад по черчению на тему Сечения. Виды сечений
Содержание
- 1. Презентация по черчению на тему Сечения. Виды сечений
- 2. Вид-это изображение, обращенное к наблюдателю видимой частью поверхности предмета.
- 3. Изображение
- 4. Разница между сечением и разрезомСечение –

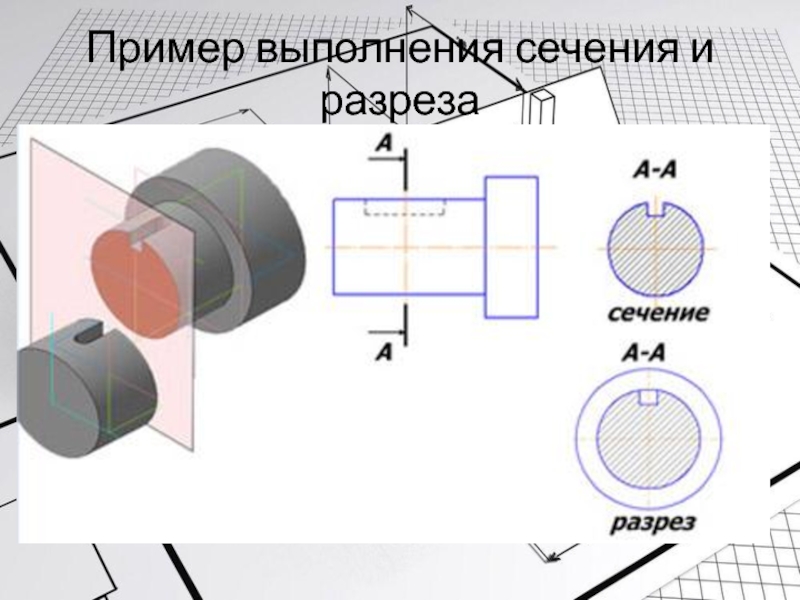

- 5. Пример выполнения сечения и разреза
- 6. Особенности выполнения сечения и разрезовСечения и
- 7. Сечения
- 8. Пример выполнения сечения с цилиндрическим и шпоночным отверстием,( правильное и неправильное)
- 9. Задание для проверки

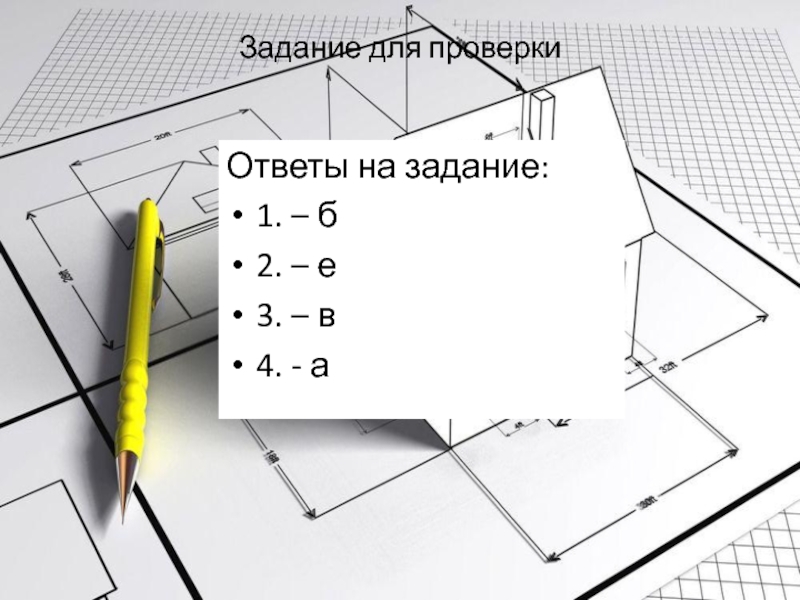

- 10. Задание для проверки Ответы на задание:1. – б2. – е3. – в4. - а
- 11. Домашнее задание: параграф 20-22, задание 46. в тетради подготовить рамку и основную надпись.

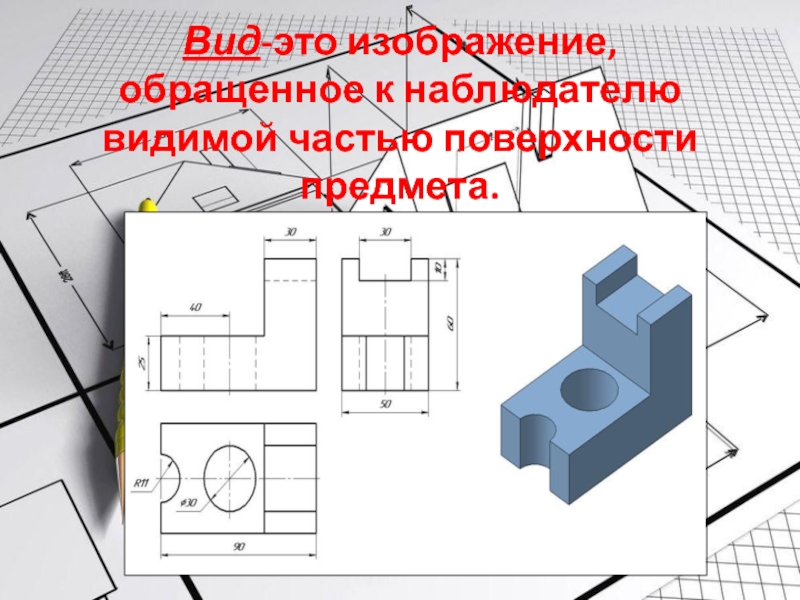

Вид-это изображение, обращенное к наблюдателю видимой частью поверхности предмета.
Слайд 4

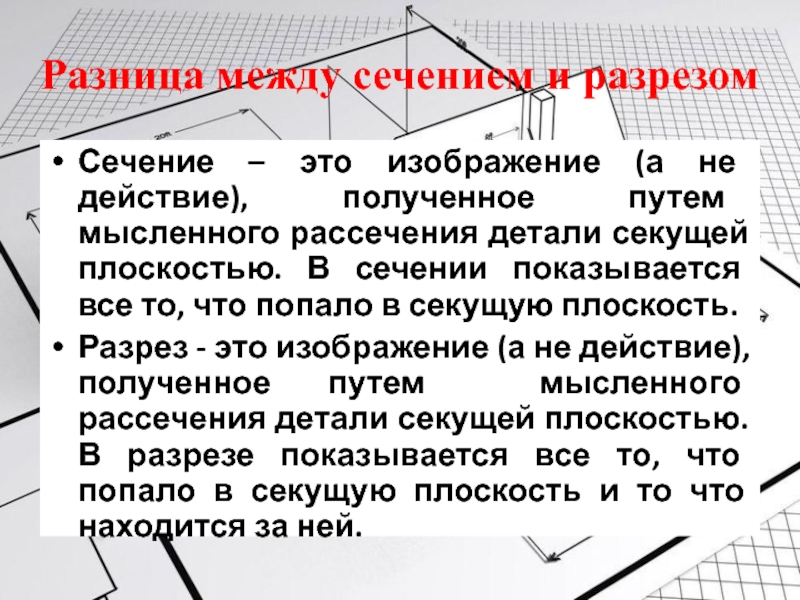

Разница между сечением и разрезом
Сечение – это изображение (а не действие),
полученное путем мысленного рассечения детали секущей плоскостью. В сечении показывается все то, что попало в секущую плоскость.
Разрез - это изображение (а не действие), полученное путем мысленного рассечения детали секущей плоскостью. В разрезе показывается все то, что попало в секущую плоскость и то что находится за ней.
Разрез - это изображение (а не действие), полученное путем мысленного рассечения детали секущей плоскостью. В разрезе показывается все то, что попало в секущую плоскость и то что находится за ней.
Слайд 6

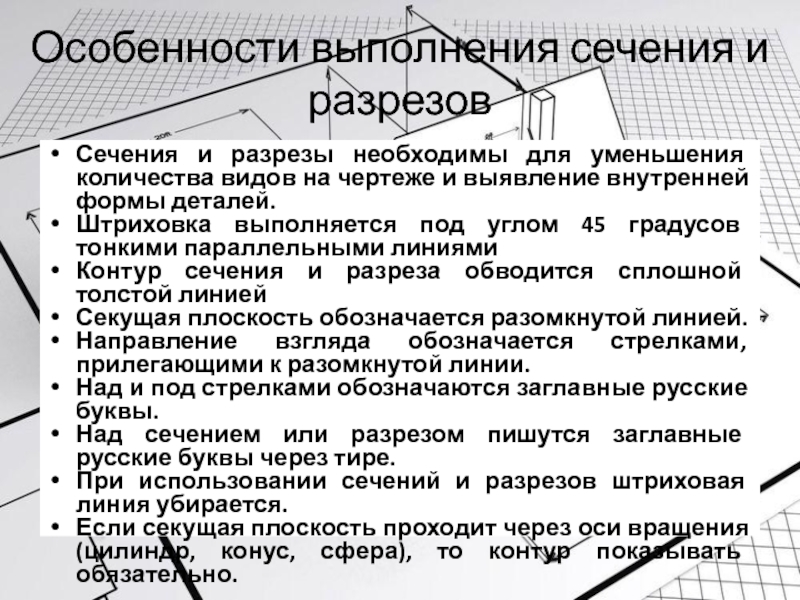

Особенности выполнения сечения и разрезов
Сечения и разрезы необходимы для уменьшения количества
видов на чертеже и выявление внутренней формы деталей.
Штриховка выполняется под углом 45 градусов тонкими параллельными линиями
Контур сечения и разреза обводится сплошной толстой линией
Секущая плоскость обозначается разомкнутой линией.
Направление взгляда обозначается стрелками, прилегающими к разомкнутой линии.
Над и под стрелками обозначаются заглавные русские буквы.
Над сечением или разрезом пишутся заглавные русские буквы через тире.
При использовании сечений и разрезов штриховая линия убирается.
Если секущая плоскость проходит через оси вращения (цилиндр, конус, сфера), то контур показывать обязательно.
Штриховка выполняется под углом 45 градусов тонкими параллельными линиями
Контур сечения и разреза обводится сплошной толстой линией
Секущая плоскость обозначается разомкнутой линией.
Направление взгляда обозначается стрелками, прилегающими к разомкнутой линии.
Над и под стрелками обозначаются заглавные русские буквы.
Над сечением или разрезом пишутся заглавные русские буквы через тире.
При использовании сечений и разрезов штриховая линия убирается.
Если секущая плоскость проходит через оси вращения (цилиндр, конус, сфера), то контур показывать обязательно.
Слайд 8Пример выполнения сечения с цилиндрическим и шпоночным отверстием,( правильное и неправильное)
Слайд 11Домашнее задание: параграф 20-22, задание 46. в тетради подготовить рамку и
основную надпись.
