Презентация, доклад по черчению на тему Сборочные чертежи

Неразъемные соединенияРазъемные соединенияРезьбовые соединенияНерезьбовые соединения

Слайд 1СБОРОЧНЫЕ ЧЕРТЕЖИ

СБОРОЧНЫЕ ЧЕРТЕЖИ

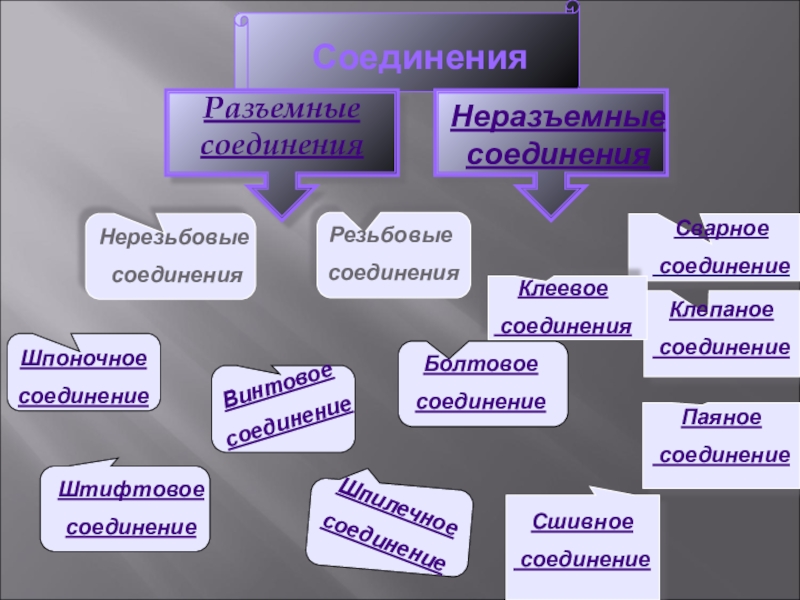

Слайд 2Неразъемные соединения
Разъемные
соединения
Резьбовые
соединения
Нерезьбовые
соединения

Неразъемные соединенияРазъемные соединенияРезьбовые соединенияНерезьбовые соединения

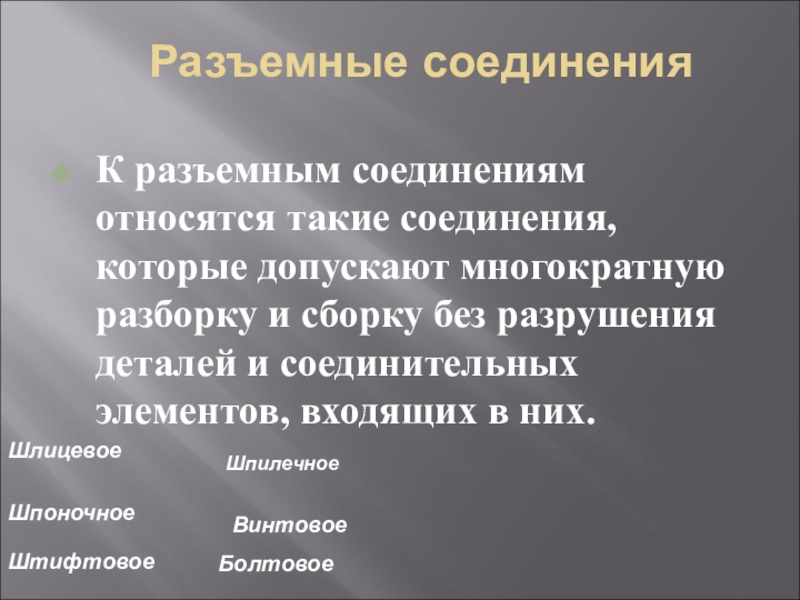

Слайд 3Разъемные соединения
К разъемным соединениям относятся такие соединения, которые допускают многократную разборку

и сборку без разрушения деталей и соединительных элементов, входящих в них.

Болтовое

Винтовое

Шпилечное

Шпоночное

Шлицевое

Штифтовое

Разъемные соединенияК разъемным соединениям относятся такие соединения, которые допускают многократную разборку и сборку без разрушения деталей и

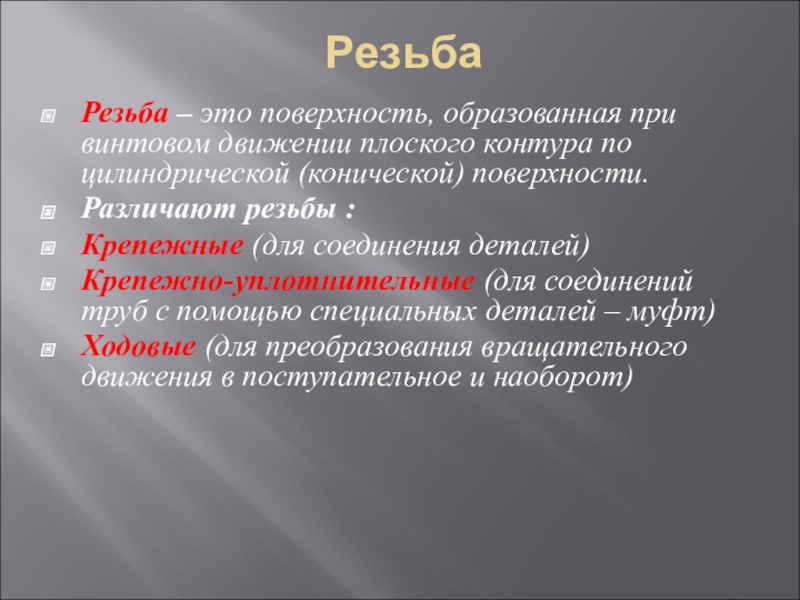

Слайд 4Резьба
Резьба – это поверхность, образованная при винтовом движении плоского контура по

цилиндрической (конической) поверхности.
Различают резьбы :
Крепежные (для соединения деталей)
Крепежно-уплотнительные (для соединений труб с помощью специальных деталей – муфт)
Ходовые (для преобразования вращательного движения в поступательное и наоборот)
РезьбаРезьба – это поверхность, образованная при винтовом движении плоского контура по цилиндрической (конической) поверхности.Различают резьбы :Крепежные (для

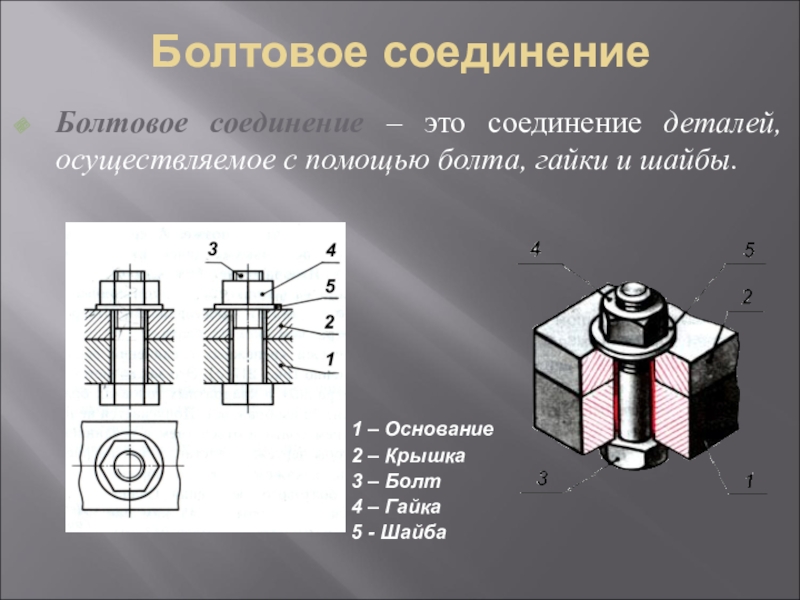

Слайд 5Болтовое соединение
Болтовое соединение – это соединение деталей, осуществляемое с помощью болта,

гайки и шайбы.

1 – Основание
2 – Крышка
3 – Болт
4 – Гайка
5 - Шайба

Болтовое соединениеБолтовое соединение – это соединение деталей, осуществляемое с помощью болта, гайки и шайбы.1 – Основание2 –

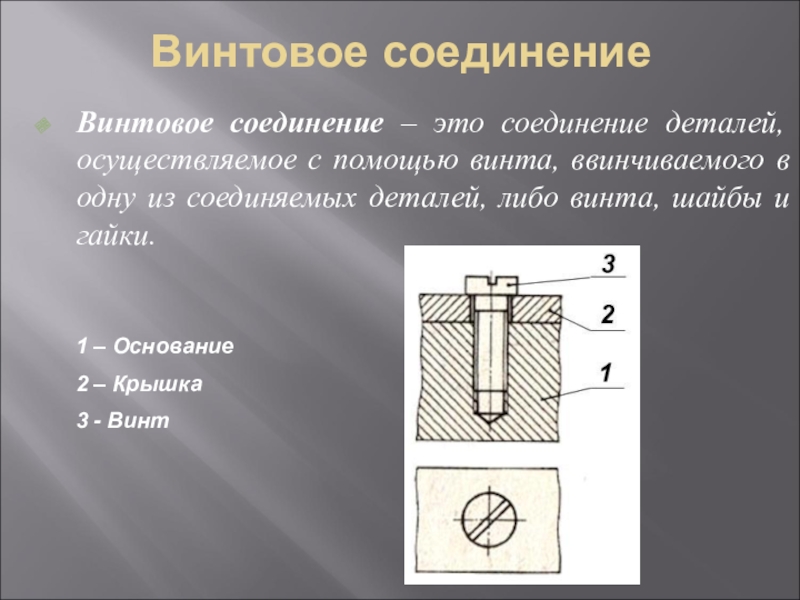

Слайд 6Винтовое соединение
Винтовое соединение – это соединение деталей, осуществляемое с помощью винта,

ввинчиваемого в одну из соединяемых деталей, либо винта, шайбы и гайки.

1 – Основание
2 – Крышка
3 - Винт

Винтовое соединениеВинтовое соединение – это соединение деталей, осуществляемое с помощью винта, ввинчиваемого в одну из соединяемых деталей,

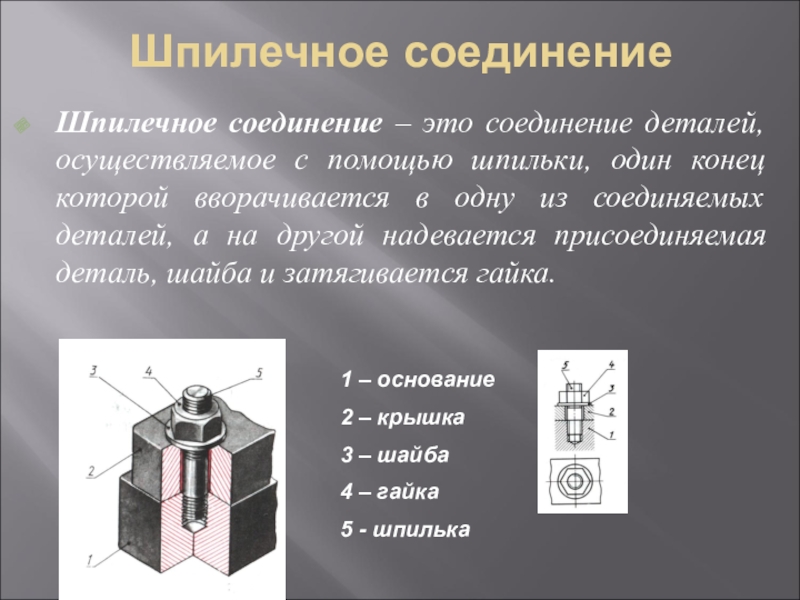

Слайд 7Шпилечное соединение
Шпилечное соединение – это соединение деталей, осуществляемое с помощью шпильки,

один конец которой вворачивается в одну из соединяемых деталей, а на другой надевается присоединяемая деталь, шайба и затягивается гайка.

1 – основание
2 – крышка
3 – шайба
4 – гайка
5 - шпилька

Шпилечное соединениеШпилечное соединение – это соединение деталей, осуществляемое с помощью шпильки, один конец которой вворачивается в одну

Слайд 8Шпоночное соединение
Шпоночное соединение – это соединение деталей, осуществляемое с посредством шпонки,

которая устанавливается в шпоночном пазу вала и входит в шпоночную канавку присоединяемой детали.

1 –Вал
2 – Втулка
3 - Шпонка

Шпоночное соединениеШпоночное соединение – это соединение деталей, осуществляемое с посредством шпонки, которая устанавливается в шпоночном пазу вала
