Презентация, доклад по черчению на тему Неразъёмные соединения
Содержание
- 1. Презентация по черчению на тему Неразъёмные соединения
- 2. Неразъёмные соединения Клёпаные -образуются с помощью

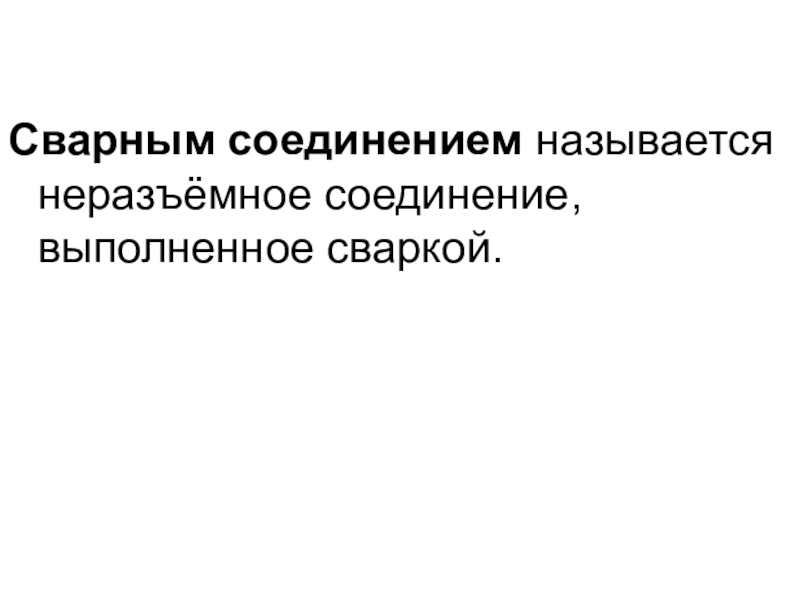

- 3. Сварным соединением называется неразъёмное соединение, выполненное сваркой.
- 4. Слайд 4
- 5. Стыковое соединение (С)– сварное соединение двух плоских или трубных элементов, примыкающих друг к другу торцевыми поверхностями.
- 6. Стыковое сварное соединение плоских элементов (пластин).

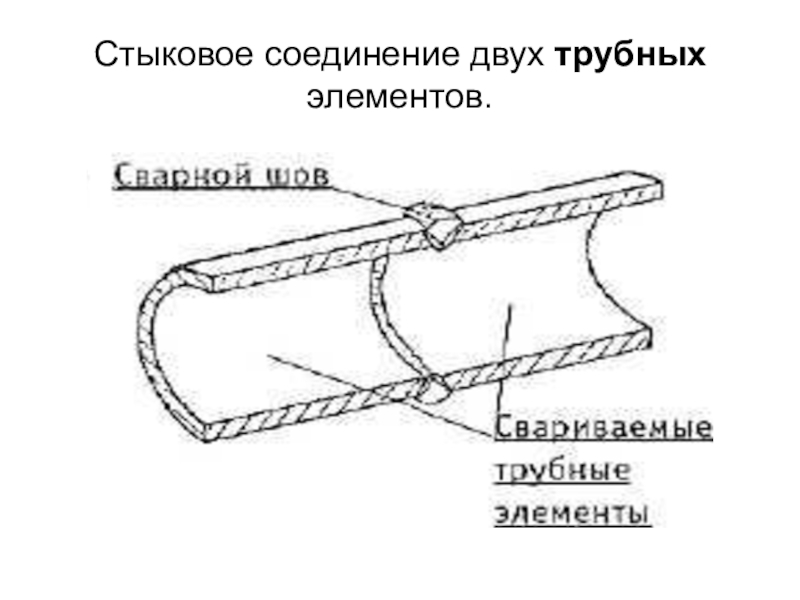

- 7. Стыковое соединение двух трубных элементов.

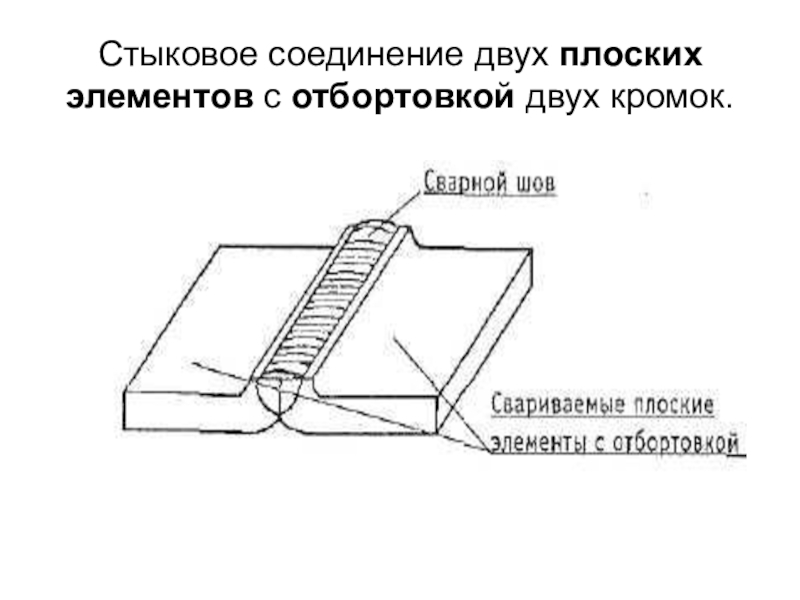

- 8. Стыковое соединение двух плоских элементов с отбортовкой двух кромок.
- 9. Нахлесточное соединение (Н) — сварное соединение, в

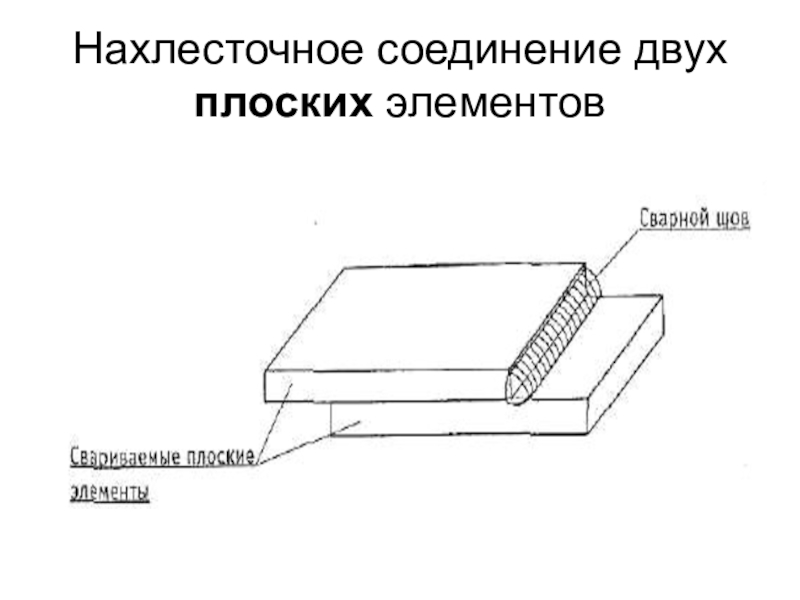

- 10. Нахлесточное соединение двух плоских элементов

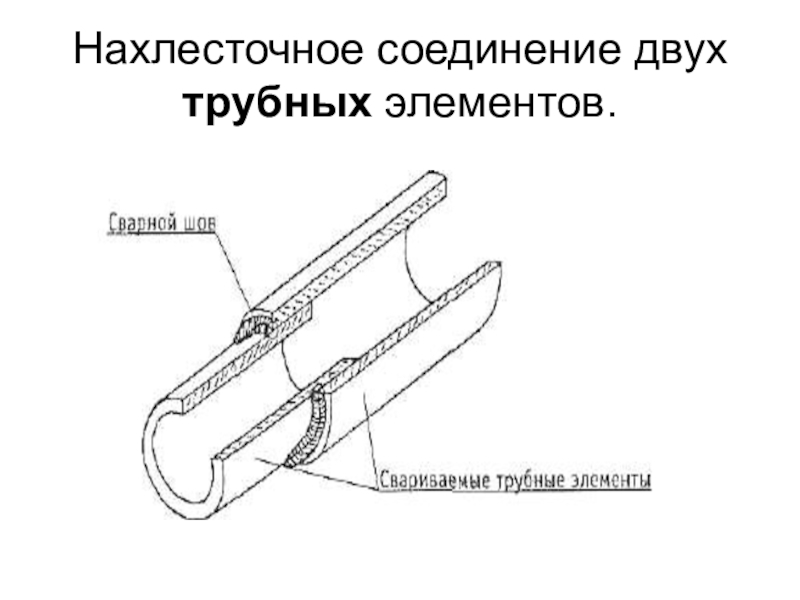

- 11. Нахлесточное соединение двух трубных элементов.
- 12. Угловое соединение (У)— сварное соединение двух элементов,
- 13. Угловое соединение двух плоских элементов, расположенных относительно друг друга под прямым углом (угол 90°).
- 14. Угловое соединение двух плоских элементов, расположенных относительно друг друга под острым (или тупым) углом.
- 15. Угловое соединение трубного элемента с плоским элементом,
- 16. Угловое соединение трубного элемента с основным трубным
- 17. Тавровое соединение (Т)– сварное соединение, в котором
- 18. Тавровое соединение двух плоских элементов, при котором
- 19. Тавровое соединение двух плоских элементов, при котором
- 20. Торцевое соединение (С)— сварное соединение, в котором
- 21. Торцевое соединение, при котором боковые поверхности двух плоских элементов примыкают друг к другу,
- 22. Торцовое соединение, при котором боковые поверхности трубного
- 23. Слайд 23
- 24. Слайд 24

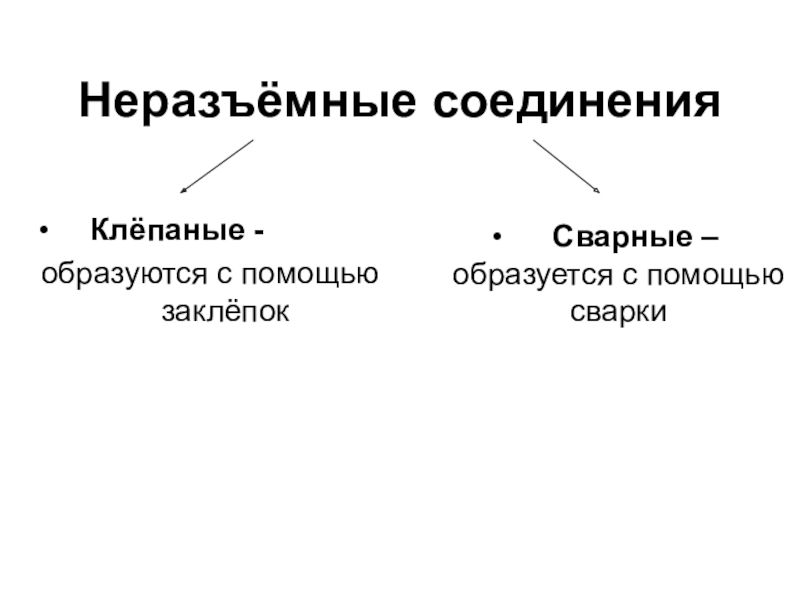

Неразъёмные соединения Клёпаные -образуются с помощью заклёпок Сварные – образуется с помощью сварки
Слайд 2Неразъёмные соединения
Клёпаные -
образуются с помощью заклёпок
Сварные – образуется с помощью сварки
Слайд 5Стыковое соединение (С)– сварное соединение двух плоских или трубных элементов, примыкающих
друг к другу торцевыми поверхностями.
Слайд 9Нахлесточное соединение (Н) — сварное соединение, в котором свариваемые элементы расположены
параллельно и частично перекрывают друг друга.

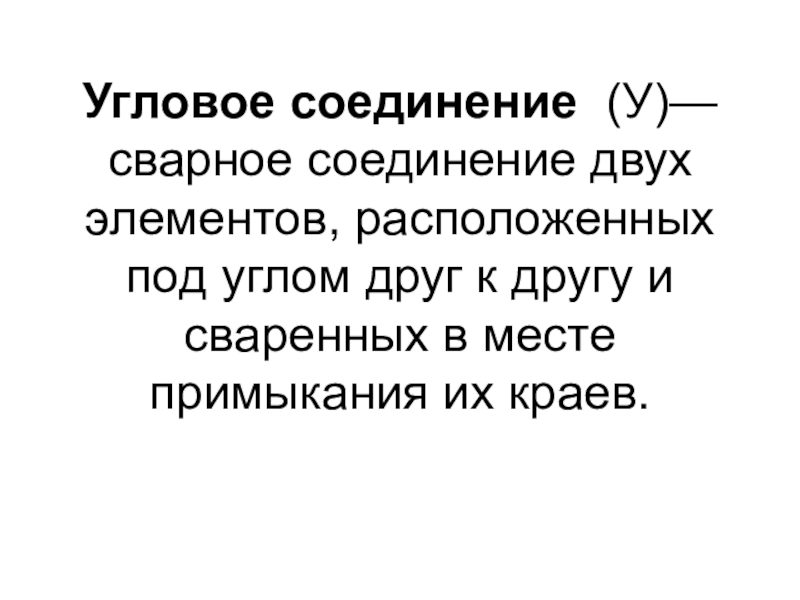

Слайд 12Угловое соединение (У)— сварное соединение двух элементов, расположенных под углом друг
к другу и сваренных в месте примыкания их краев.

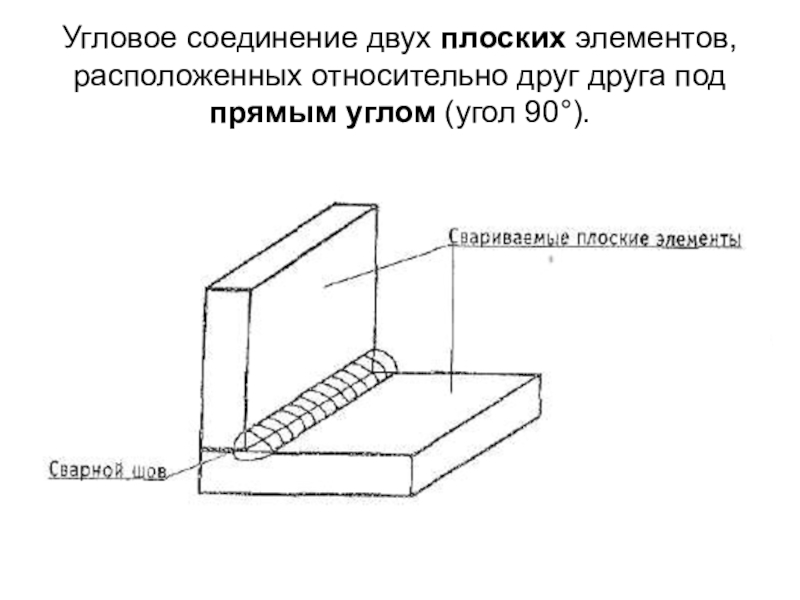

Слайд 13Угловое соединение двух плоских элементов, расположенных относительно друг друга под прямым
углом (угол 90°).

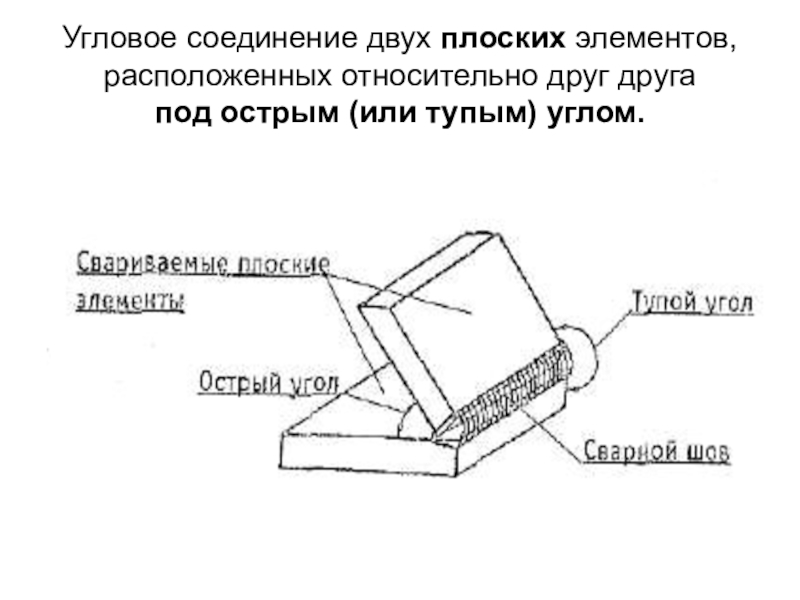

Слайд 14Угловое соединение двух плоских элементов, расположенных относительно друг друга под острым
(или тупым) углом.

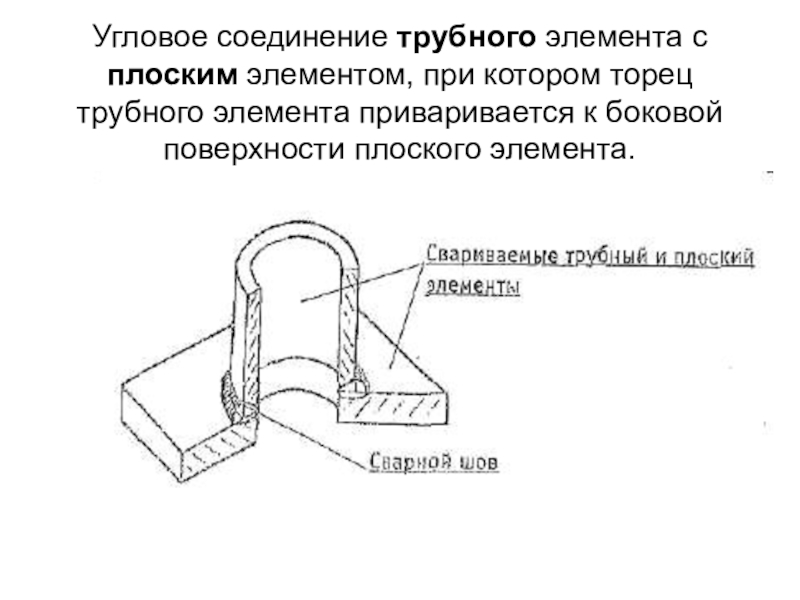

Слайд 15Угловое соединение трубного элемента с плоским элементом, при котором торец трубного
элемента приваривается к боковой поверхности плоского элемента.
Слайд 16Угловое соединение трубного элемента с основным трубным элементом, при котором торец
трубного элемента приваривается к боковой поверхности основного трубного элемента.
Слайд 17Тавровое соединение (Т)– сварное соединение, в котором торец одного элемента примыкает
под углом к основной поверхности другого
элемента.

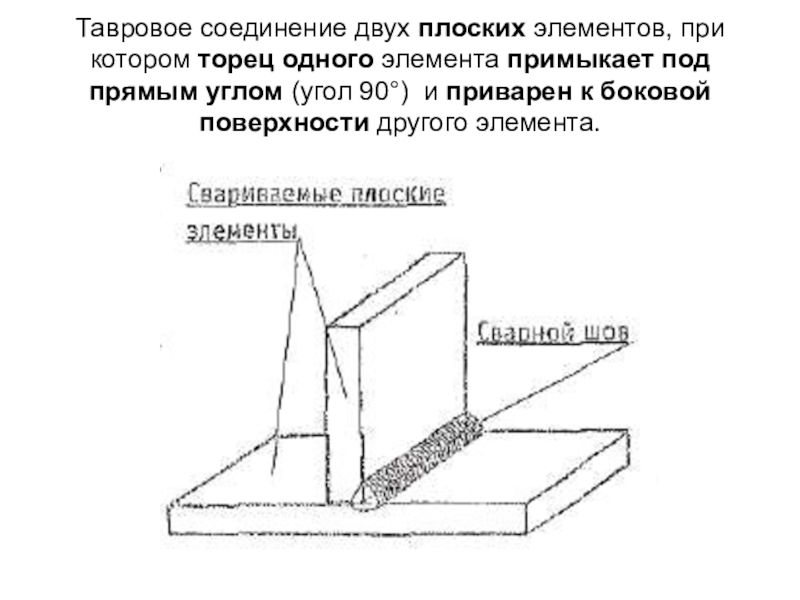

Слайд 18Тавровое соединение двух плоских элементов, при котором торец одного элемента примыкает
под прямым углом (угол 90°) и приварен к боковой поверхности другого элемента.

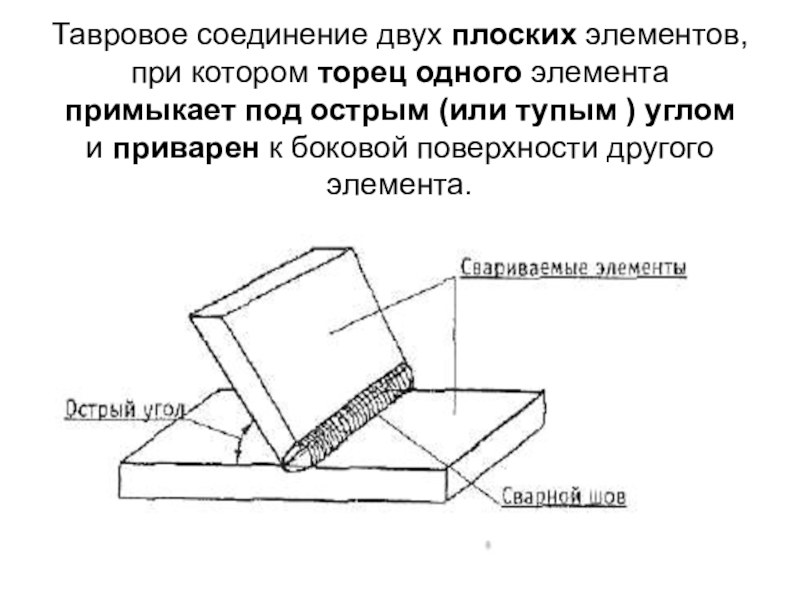

Слайд 19Тавровое соединение двух плоских элементов, при котором торец одного элемента примыкает
под острым (или тупым ) углом
и приварен к боковой поверхности другого элемента.

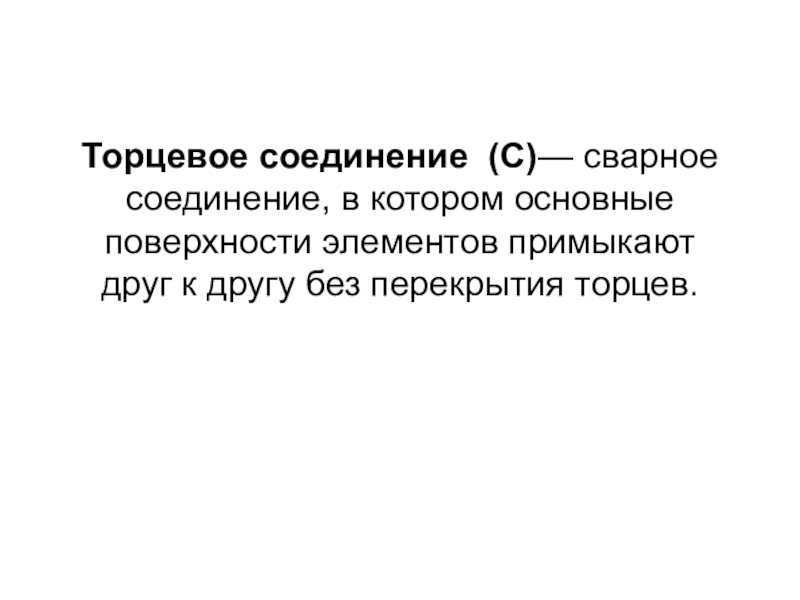

Слайд 20Торцевое соединение (С)— сварное соединение, в котором основные поверхности элементов примыкают
друг к другу без перекрытия торцев.

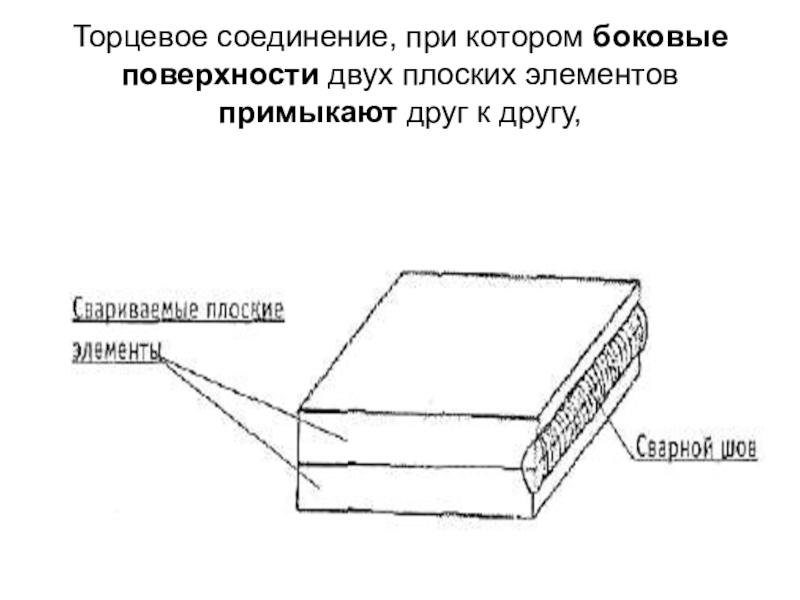

Слайд 21Торцевое соединение, при котором боковые поверхности двух плоских элементов примыкают друг
к другу,
Слайд 22Торцовое соединение, при котором боковые поверхности трубного элемента и трубной доски
(или трубной решетки) примыкают
друг к другу.
