Презентация, доклад по черчению на тему: ЕСКД. Типы линий. Форматы, рамки, основная надпись на чертеже.

Содержание

ЕСКДСТАНДАРТ ЕСКД – это нормативный документ, устанавливающий единые правила выполнения и оформления конструкторской документации для всех отраслей промышленности, строительства, транспорта и учебных заведений, утвержденный Государственным комитетом по стандартизации.

Слайд 1Тема урока:
-ЕСКД
-Типы линий. -Форматы, рамки, основная надпись чертежа.

Тема урока: -ЕСКД-Типы линий. -Форматы, рамки, основная надпись чертежа.

Слайд 2ЕСКД
СТАНДАРТ ЕСКД – это нормативный документ, устанавливающий единые правила выполнения и

оформления конструкторской документации для всех отраслей промышленности, строительства, транспорта и учебных заведений, утвержденный Государственным комитетом по стандартизации.
ЕСКДСТАНДАРТ ЕСКД – это нормативный документ, устанавливающий единые правила выполнения и оформления конструкторской документации для всех отраслей

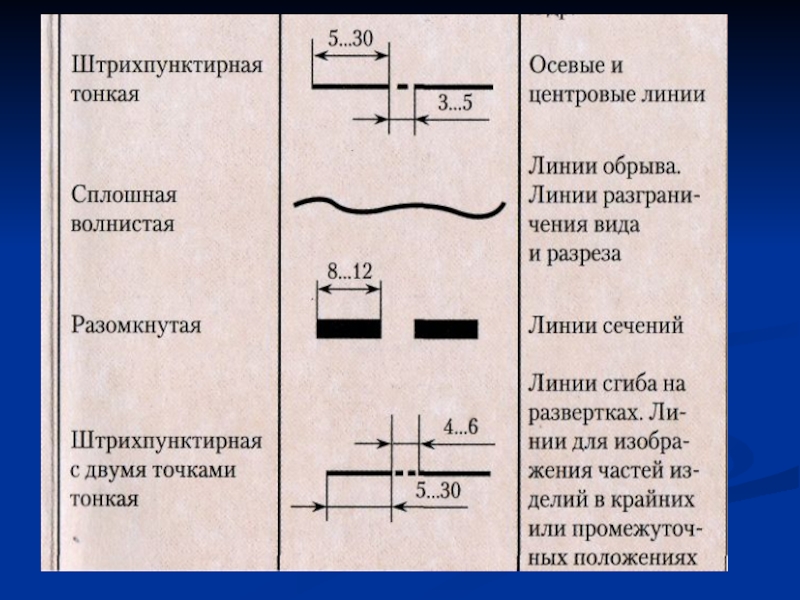

Слайд 3Типы линий
В тетрадях с доски перечертить основные линии по правилам

Типы линийВ тетрадях с доски перечертить основные линии по правилам

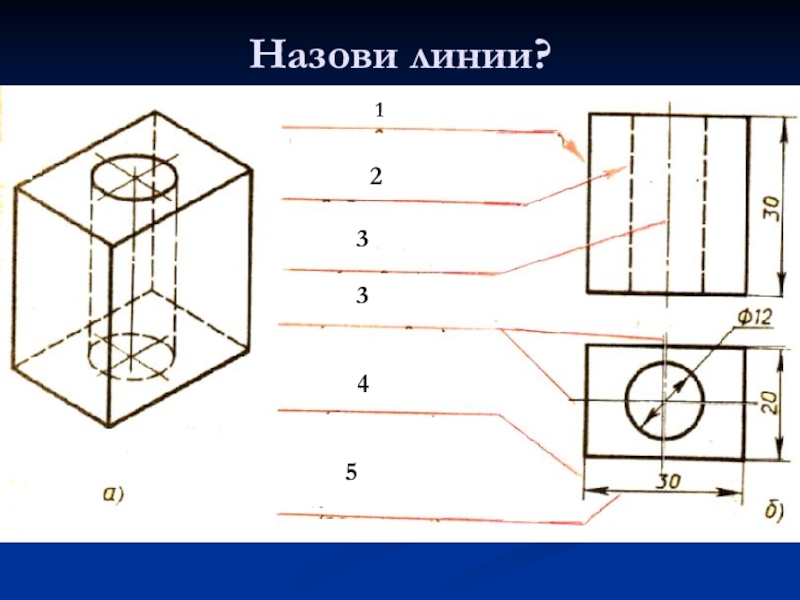

Слайд 5Назови линии?
1
2
3
3
4
5

Назови линии?123345

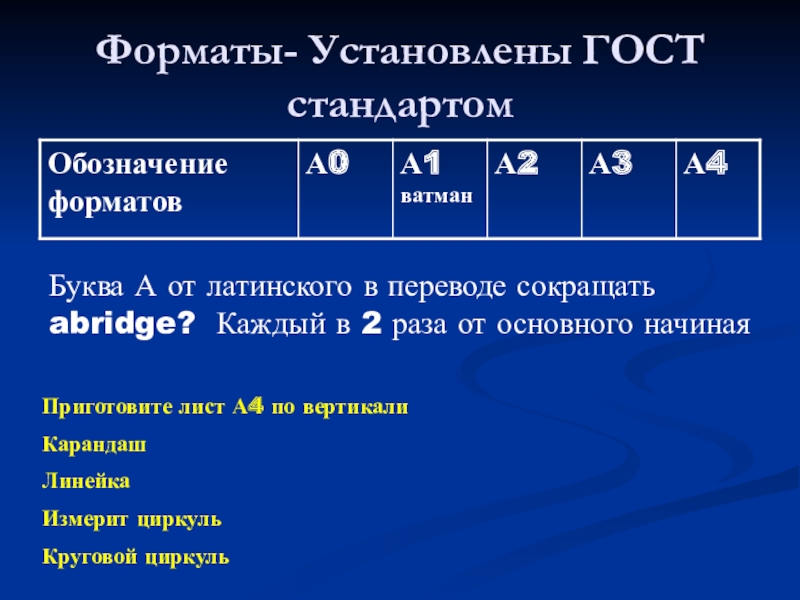

Слайд 6Форматы- Установлены ГОСТ стандартом
Буква А от латинского в переводе сокращать abridge?

Каждый в 2 раза от основного начиная

Приготовите лист А4 по вертикали
Карандаш
Линейка
Измерит циркуль
Круговой циркуль

Форматы- Установлены ГОСТ стандартомБуква А от латинского в переводе сокращать abridge? Каждый в 2 раза от основного

Слайд 7
20
5
5
5

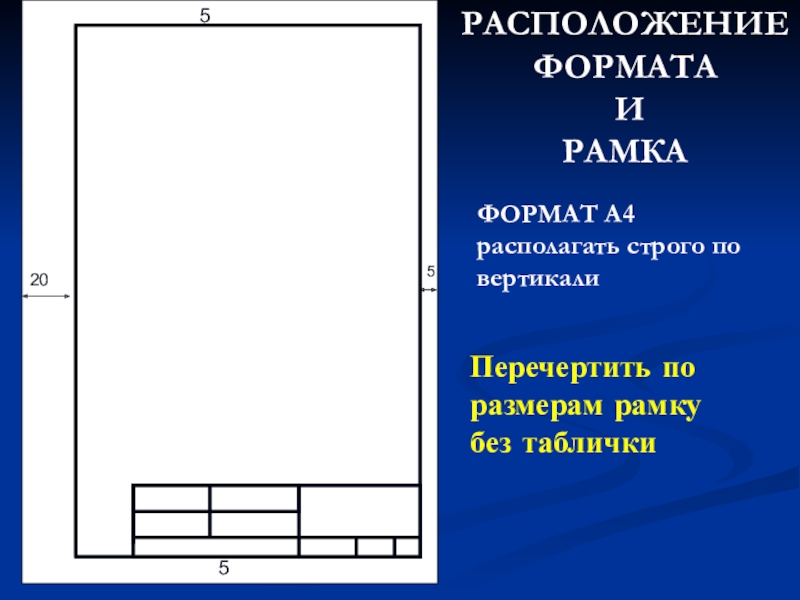

РАСПОЛОЖЕНИЕ ФОРМАТА И РАМКА
ФОРМАТ А4 располагать строго по вертикали
Перечертить по

размерам рамку без таблички
20555РАСПОЛОЖЕНИЕ ФОРМАТА И РАМКАФОРМАТ А4 располагать строго по вертикалиПеречертить по размерам рамку без таблички

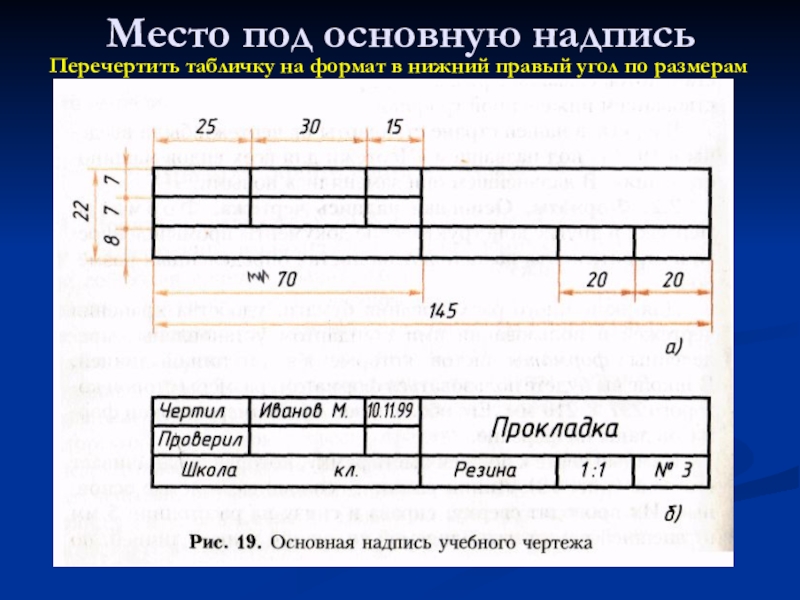

Слайд 8Место под основную надпись
Перечертить табличку на формат в нижний правый угол

по размерам
Место под основную надписьПеречертить табличку на формат в нижний правый угол по размерам

Слайд 9Домашнее задание
-Доделать основную надпись и рамку
-следующий урок практическая работа №1

Домашнее задание-Доделать основную надпись и рамку-следующий урок практическая работа №1
