Презентация, доклад к уроку по черчению Геометрические тела, проекции многоугольников, тела вращения
Содержание
- 1. Презентация к уроку по черчению Геометрические тела, проекции многоугольников, тела вращения
- 2. Геометрическим телом называют любую замкнутую область пространства

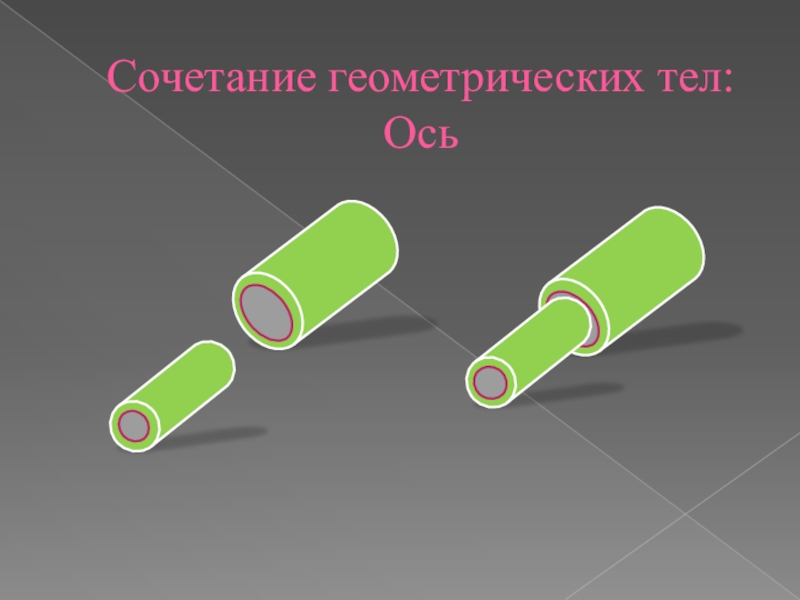

- 3. Сочетание геометрических тел: Ось

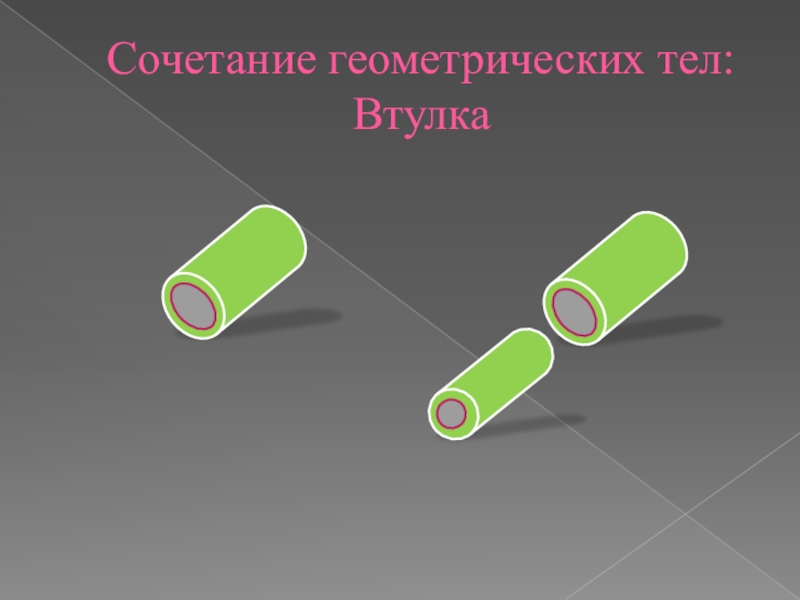

- 4. Сочетание геометрических тел: Втулка
- 5. Мысленное расчленение предмета на составляющие его геометрические тела называется анализом геометрической формы.Анализ геометрической формы детали
- 6. Слайд 6
- 7. Многогранники – это геометрические тела, ограниченные плоскими
- 8. Призма- геометрическое тело, у которого основания- равные и параллельные многоугольники, а боковые грани- четырехугольники.

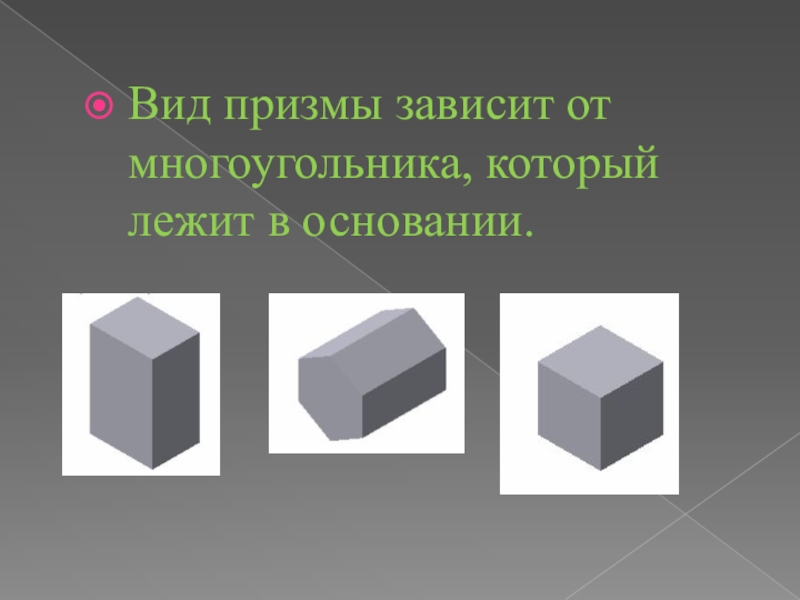

- 9. Вид призмы зависит от многоугольника, который лежит в основании.
- 10. Призма, у которой все стороны являются прямоугольниками, называется ПРЯМОУГОЛЬНЫЙ ПАРАЛЛЕЛЕПИПЕД
- 11. Проекция параллелепипедаПараллелепипед

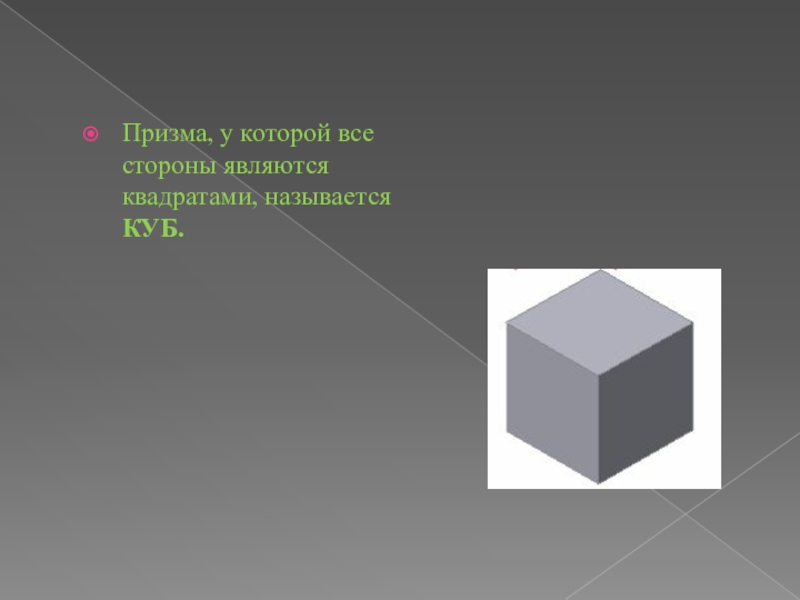

- 12. Призма, у которой все стороны являются квадратами, называется КУБ.

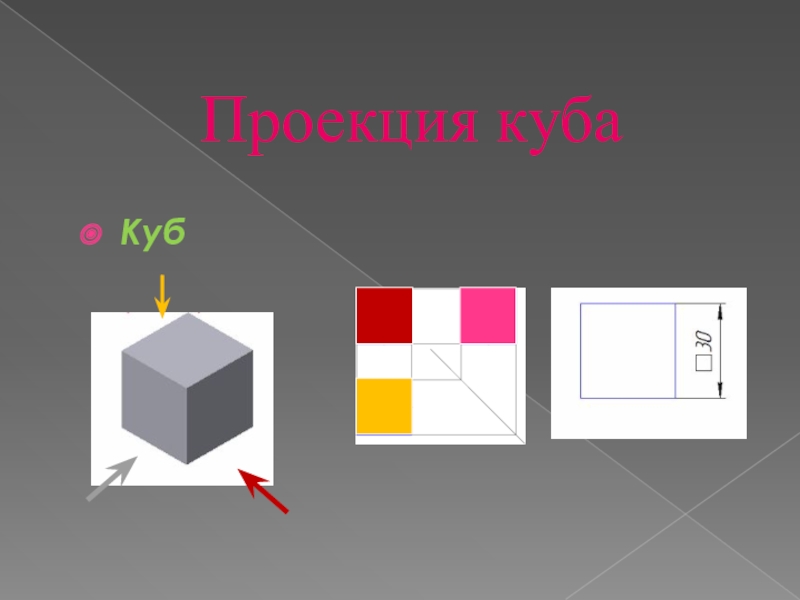

- 13. Проекция кубаКуб

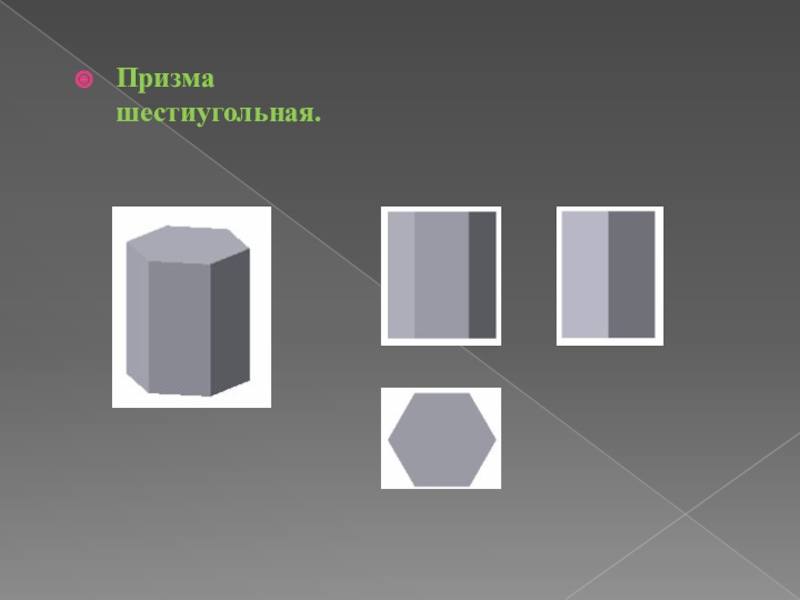

- 14. Призма шестиугольная.

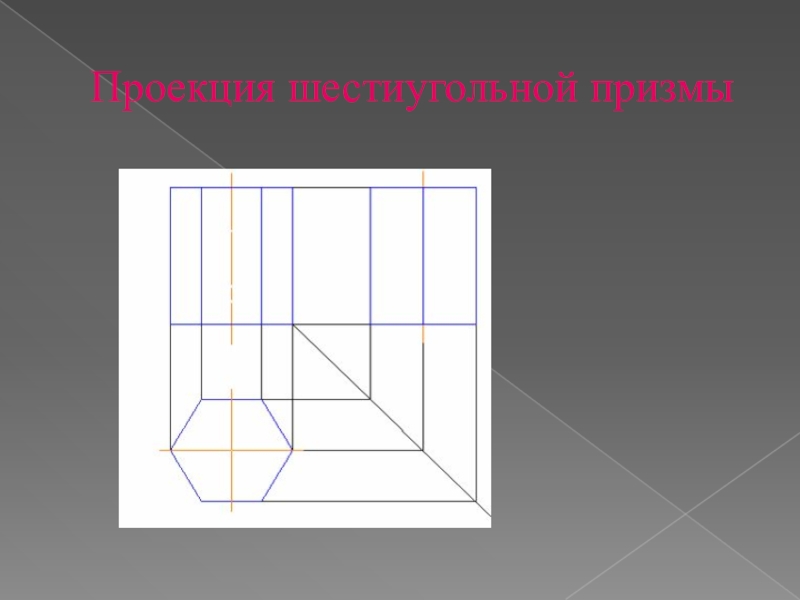

- 15. Проекция шестиугольной призмы
- 16. Пирамида- многогранник, у которого основание- многоугольник, боковые грани- треугольники, имеющие общую вершину.

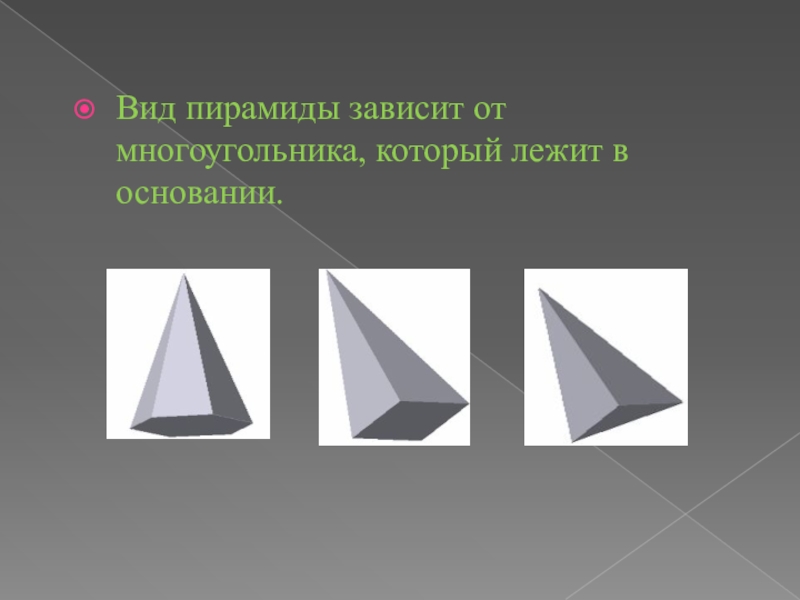

- 17. Вид пирамиды зависит от многоугольника, который лежит в основании.

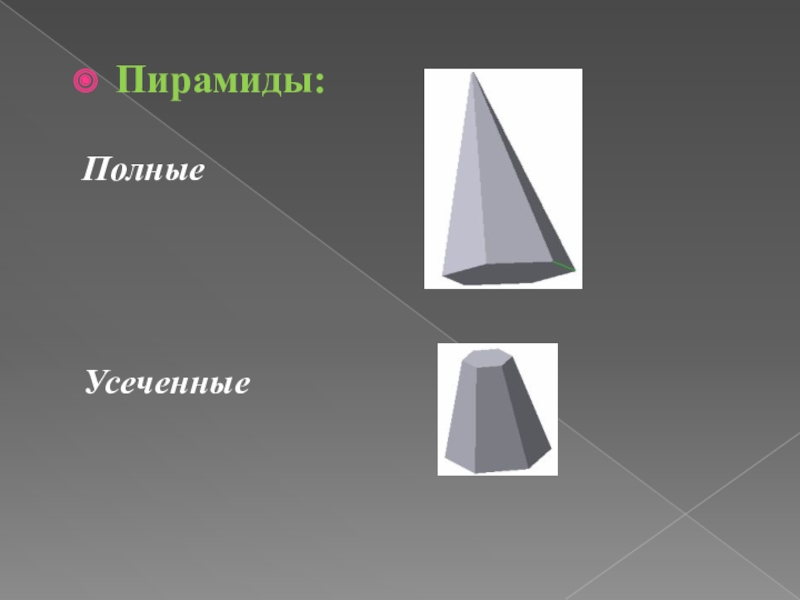

- 18. Пирамиды: ПолныеУсеченные

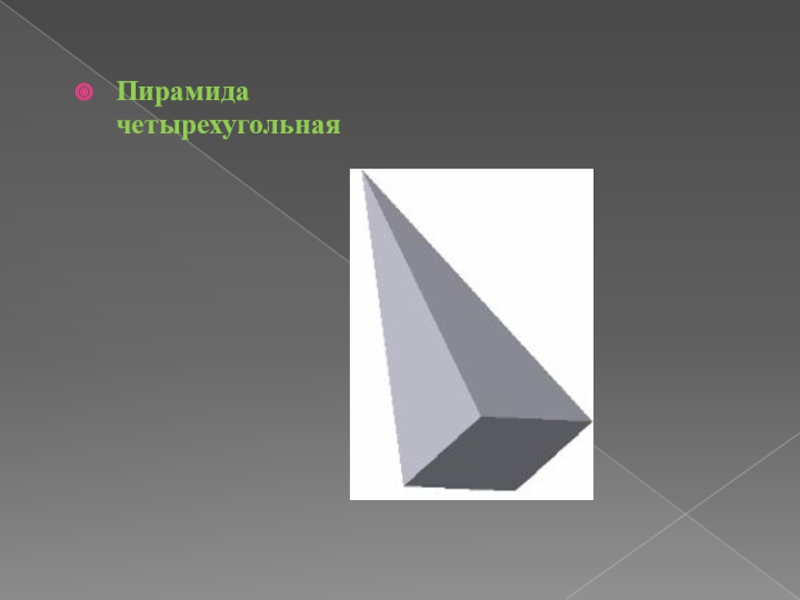

- 19. Пирамида четырехугольная

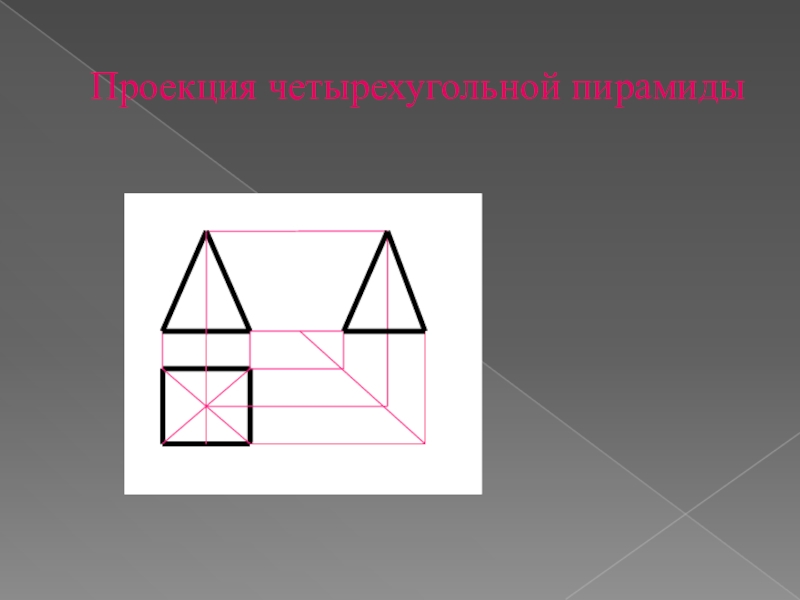

- 20. Проекция четырехугольной пирамиды
- 21. Тела вращения ограничены поверхностями, которые получаются в результате вращения какой-либо линии вокруг неподвижной оси.
- 22. Цилиндр- геометрическое тело, образованное вращением прямоугольника вокруг

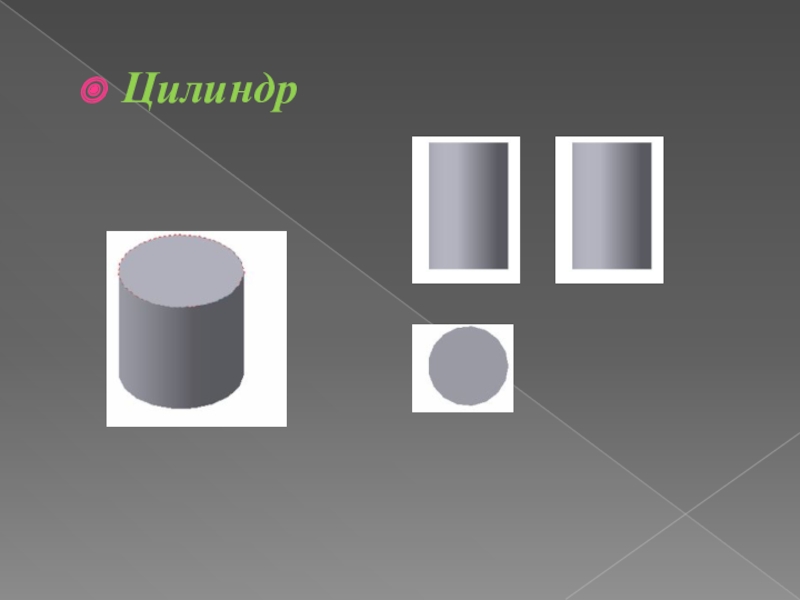

- 23. Цилиндр

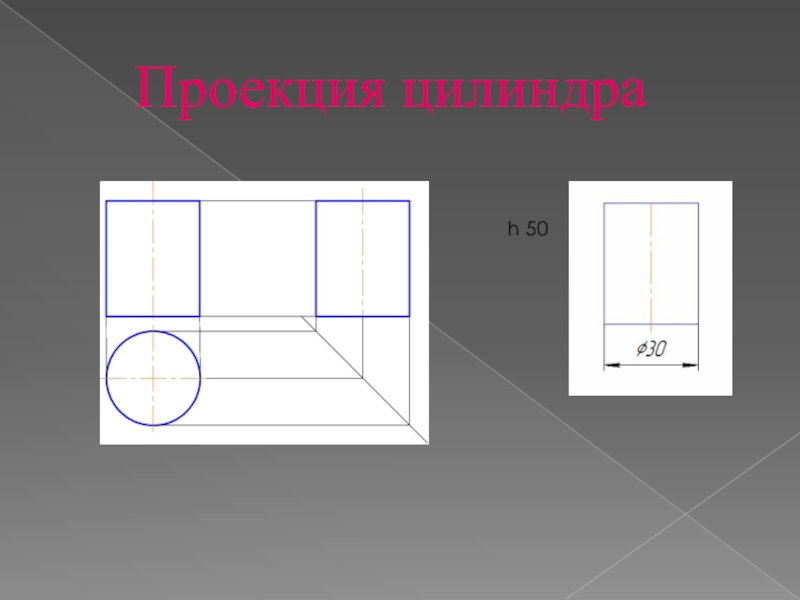

- 24. Проекция цилиндраh 50
- 25. Конус- геометрическое тело, образованное вращением прямоугольного треугольника

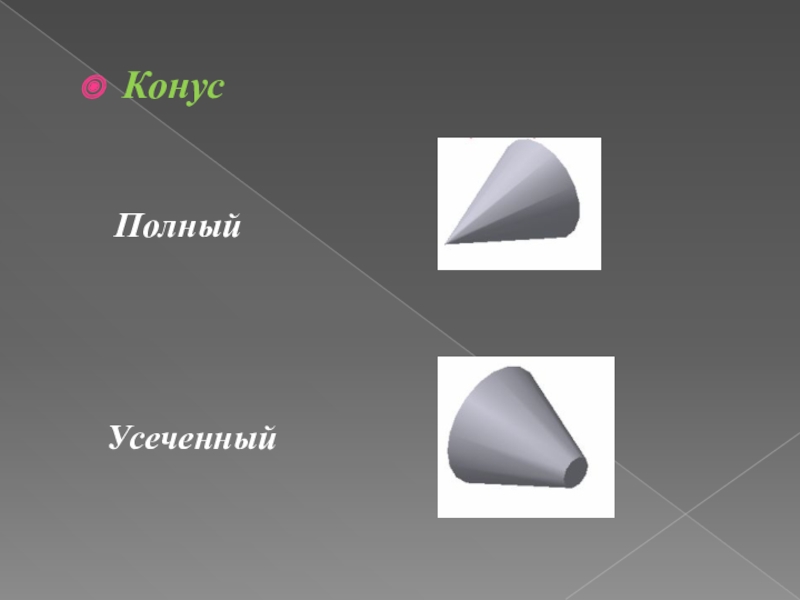

- 26. Конус Полный Усеченный

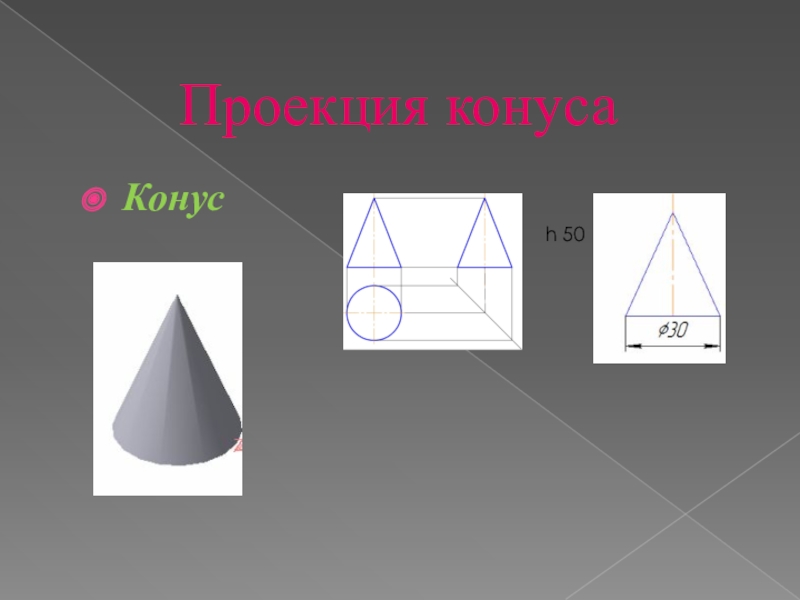

- 27. Проекция конусаКонусh 50
- 28. Шар- геометрическое тело, образованное вращением круга вокруг своей оси, проходящей через его центр.
- 29. Проекция шараШар
- 30. Самостоятельная работаДостроить недостающие виды а)
- 31. Домашнее задание: стр. 126, практическое задание № 1 (по рис.3.27)
- 32. Спасибо за урок!
Геометрическим телом называют любую замкнутую область пространства вместе с ее границей – поверхностью, рассматриваемой как множество точек, координаты которой удовлетворяют определенному уравнению.
Слайд 2Геометрическим телом называют любую замкнутую область пространства вместе с ее границей
– поверхностью, рассматриваемой как множество точек, координаты которой удовлетворяют определенному уравнению.

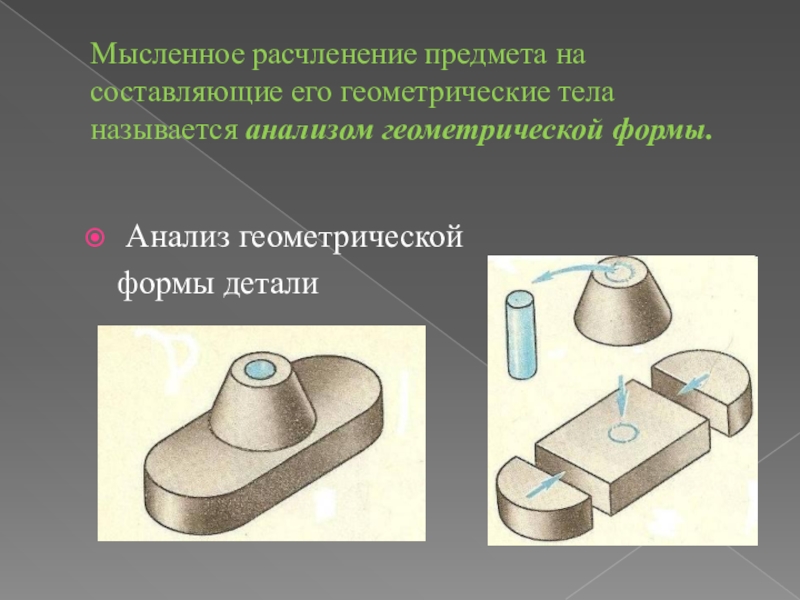

Слайд 5Мысленное расчленение предмета на составляющие его геометрические тела называется анализом геометрической
формы.
Анализ геометрической
формы детали

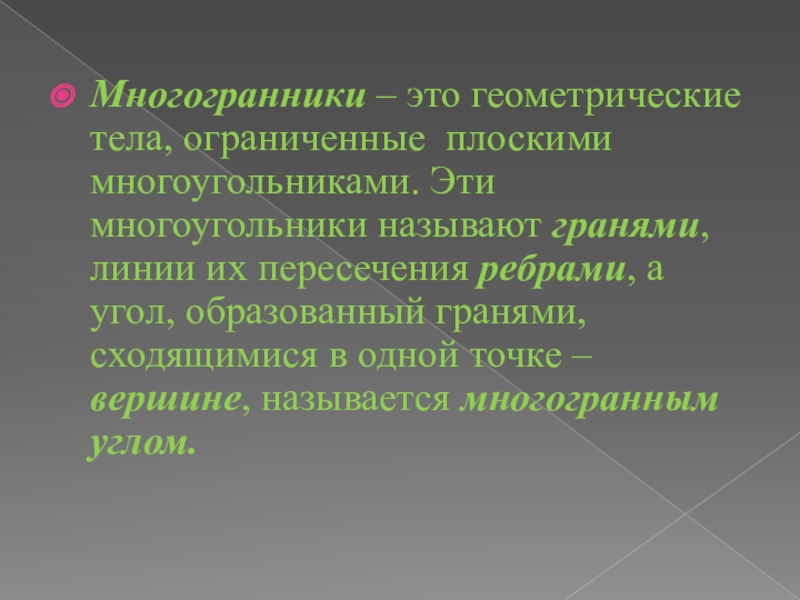

Слайд 7Многогранники – это геометрические тела, ограниченные плоскими многоугольниками. Эти многоугольники называют
гранями, линии их пересечения ребрами, а угол, образованный гранями, сходящимися в одной точке – вершине, называется многогранным углом.

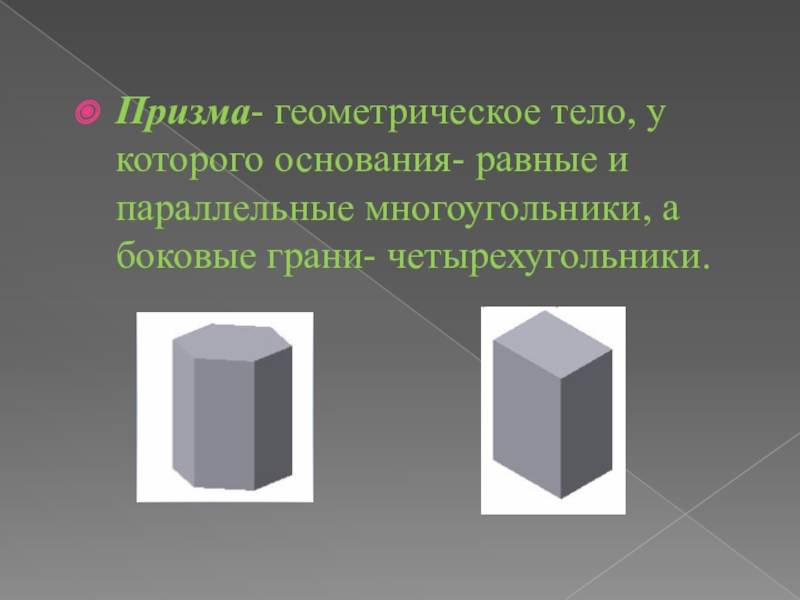

Слайд 8Призма- геометрическое тело, у которого основания- равные и параллельные многоугольники, а
боковые грани- четырехугольники.

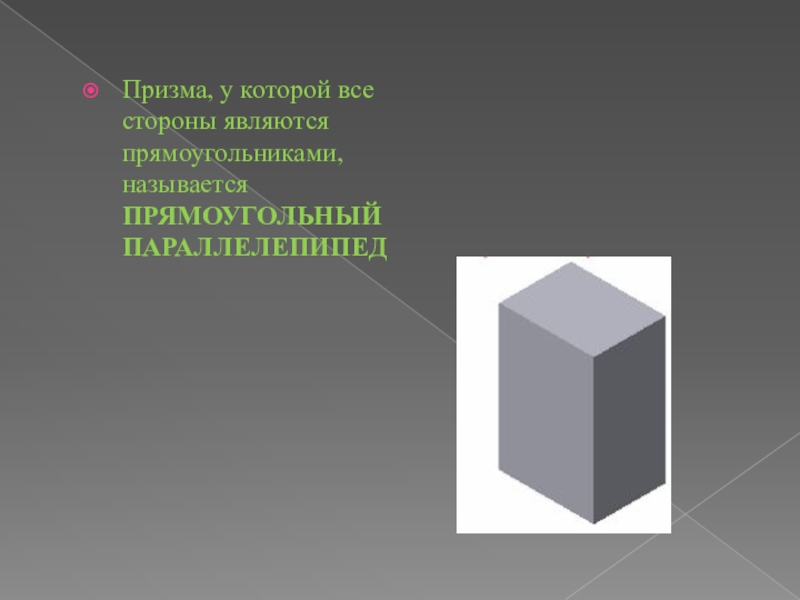

Слайд 10Призма, у которой все стороны являются прямоугольниками, называется ПРЯМОУГОЛЬНЫЙ ПАРАЛЛЕЛЕПИПЕД
Слайд 16

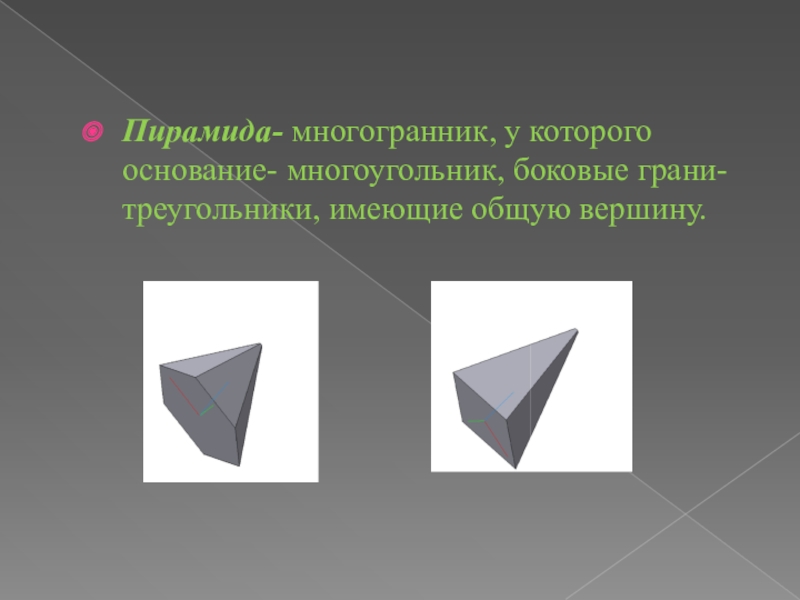

Пирамида- многогранник, у которого основание- многоугольник, боковые грани- треугольники, имеющие общую
вершину.
Слайд 21Тела вращения ограничены поверхностями, которые получаются в результате вращения какой-либо линии
вокруг неподвижной оси.

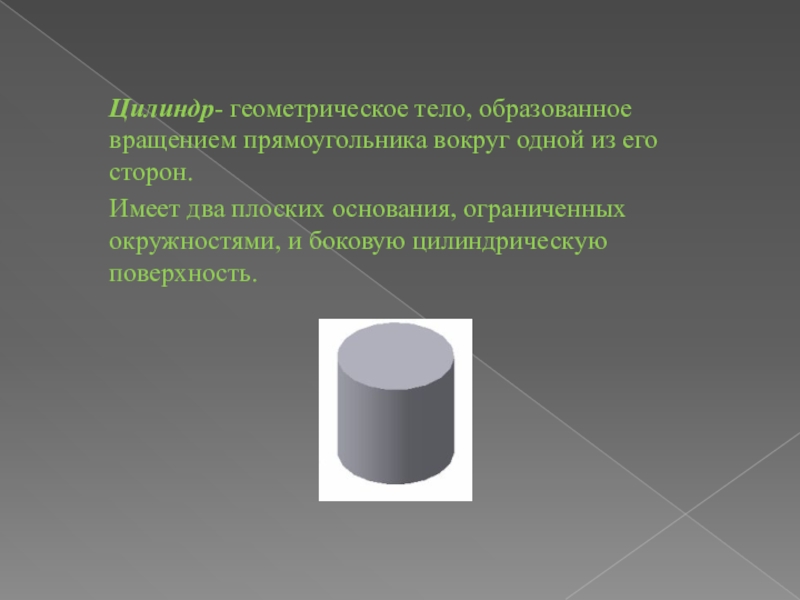

Слайд 22Цилиндр- геометрическое тело, образованное вращением прямоугольника вокруг одной из его сторон.
Имеет
два плоских основания, ограниченных окружностями, и боковую цилиндрическую поверхность.

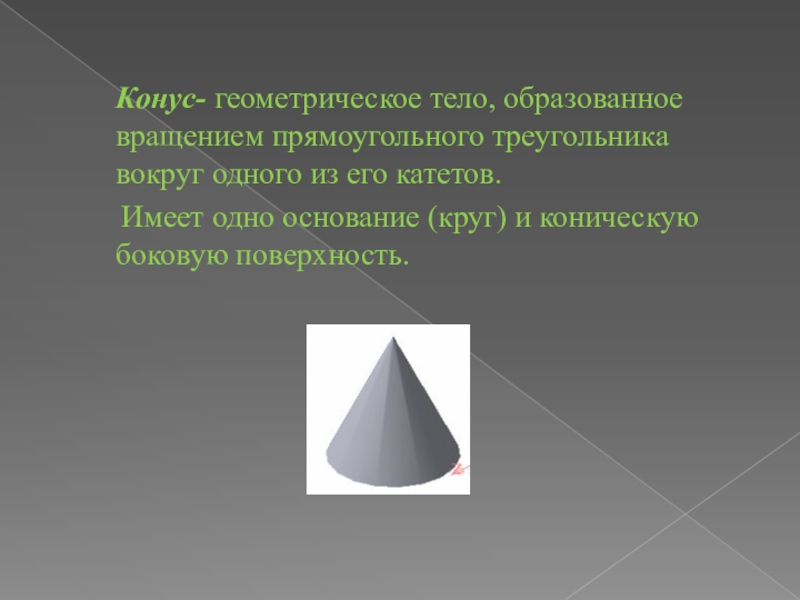

Слайд 25Конус- геометрическое тело, образованное вращением прямоугольного треугольника вокруг одного из его
катетов.
Имеет одно основание (круг) и коническую боковую поверхность.
Имеет одно основание (круг) и коническую боковую поверхность.

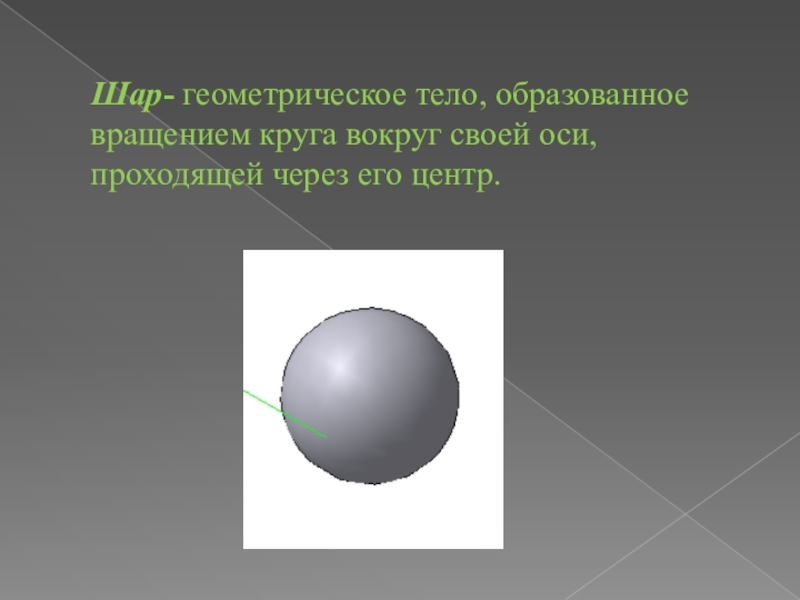

Слайд 28 Шар- геометрическое тело, образованное вращением круга вокруг своей
оси, проходящей через его центр.
