Презентация, доклад к уроку Линии чертежа

Содержание

Линии чертежа ГОСТ устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленностии строительства

Слайд 1

Слайд 2Линии чертежа
ГОСТ

устанавливает
начертания и основные назначения
линий на чертежах
всех отраслей промышленности
и строительства
Линии чертежа ГОСТ устанавливает начертания и основные назначения линий

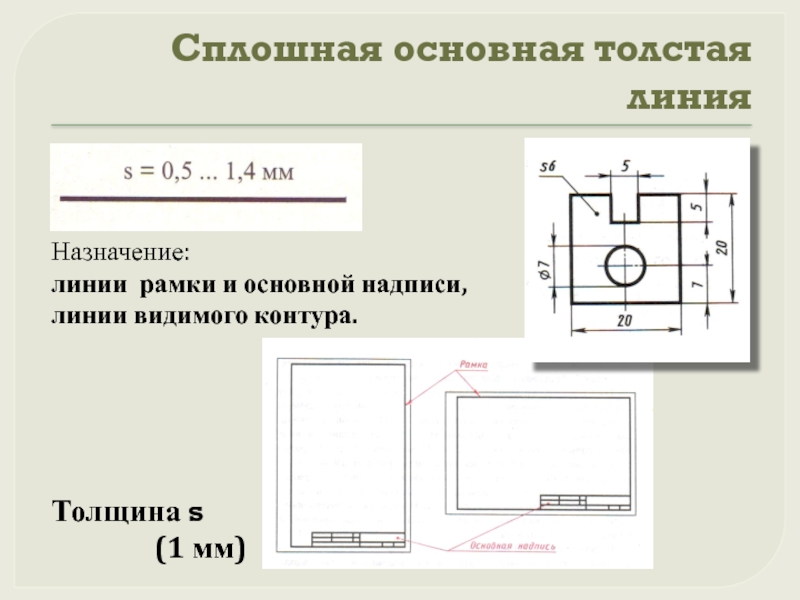

Слайд 3Сплошная основная толстая линия
Назначение:
линии рамки и основной надписи,
линии видимого контура.


Толщина s
(1 мм)

Сплошная основная толстая линияНазначение: линии рамки и основной надписи,линии видимого контура. Толщина s

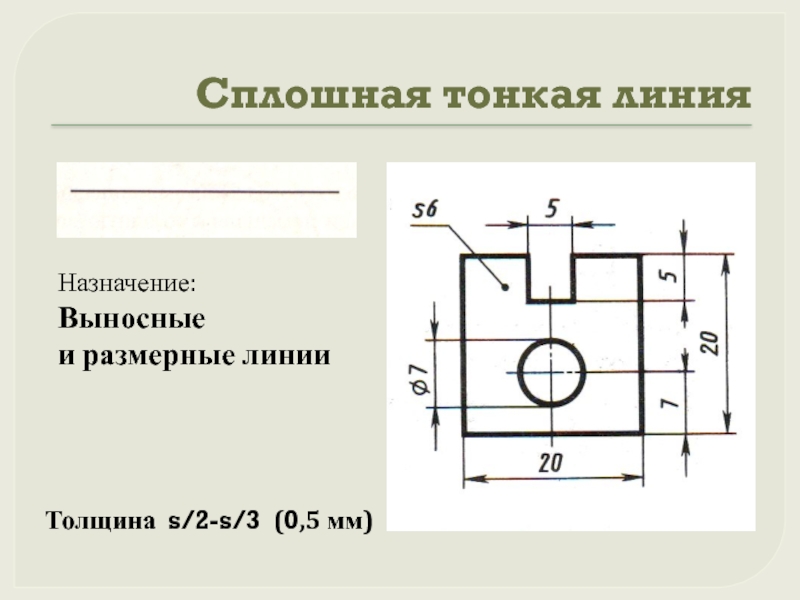

Слайд 4Сплошная тонкая линия
Назначение:
Выносные
и размерные линии
Толщина s/2-s/3 (0,5 мм)

Сплошная тонкая линияНазначение:Выносные и размерные линииТолщина s/2-s/3 (0,5 мм)

Слайд 5Штриховая линия
Назначение:
линии
невидимого
контура

Параметры:
Толщина линии s/2-s/3 0,5 мм
Длина

штриха 5 мм
Между штрихами 1-2 мм
Штриховая линияНазначение:линии невидимого контураПараметры:Толщина линии s/2-s/3 0,5 мм Длина штриха

Слайд 6Штрихпунктирная линия
Назначение:
оси симметрии,
оси вращения,
оси окружностей.
Параметры:
Толщина линии s/2-s/3 0,5 мм


Длина штриха 15 мм
Между штрихами 5 мм
Штрихпунктирная линияНазначение:оси симметрии,оси вращения,оси окружностей.Параметры:Толщина линии s/2-s/3 0,5 мм Длина штриха

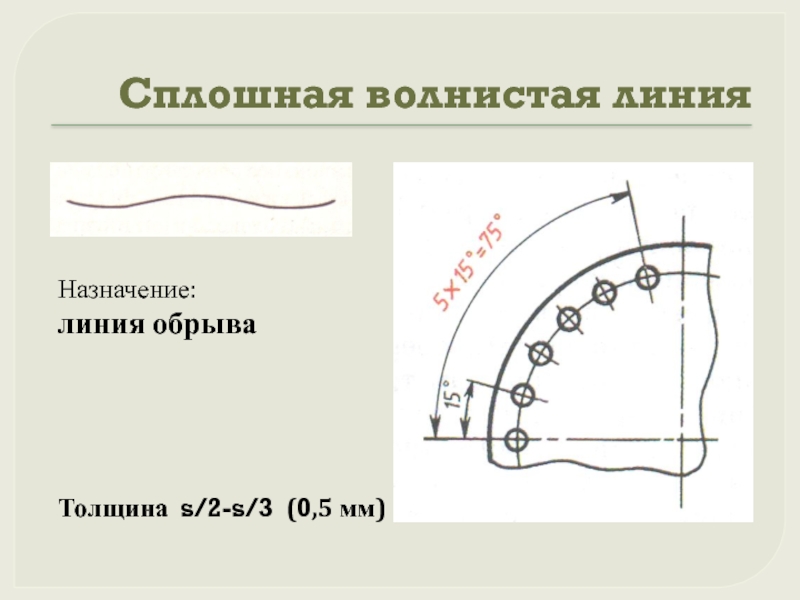

Слайд 7Сплошная волнистая линия
Назначение:
линия обрыва
Толщина s/2-s/3 (0,5 мм)

Сплошная волнистая линияНазначение:линия обрываТолщина s/2-s/3 (0,5 мм)

Слайд 8Штрихпунктирная линия с двумя точками
Назначение:
линии сгиба
на чертеже
развертки

Длина штриха 15

мм,
Между штрихами 4-6 мм
Толщина линии s/2-s/3 0,5 мм

Штрихпунктирная линия с двумя точкамиНазначение: линии сгиба на чертежеразверткиДлина штриха 15 мм,Между штрихами 4-6 ммТолщина линии s/2-s/3

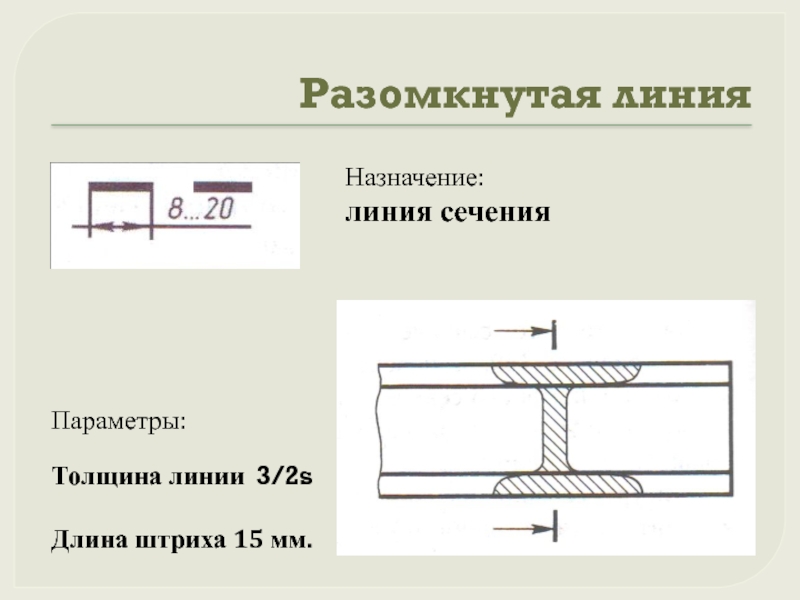

Слайд 9Разомкнутая линия
Назначение:
линия сечения
Параметры:

Толщина линии 3/2s

Длина штриха 15 мм.

Разомкнутая линияНазначение: линия сеченияПараметры:Толщина линии 3/2sДлина штриха 15 мм.

Слайд 10Назовите каждую линию чертежа
1- штрихпунктирная
2- сплошная основная толстая
3- штриховая
4- штрихпунктирная
5-

сплошная волнистая
Назовите каждую линию чертежа 1- штрихпунктирная2- сплошная основная толстая3- штриховая4- штрихпунктирная5- сплошная волнистая
