Презентация, доклад на тему Эскизы деталей
Содержание
- 1. Эскизы деталей
- 2. Эскизом называется конструкторский документ, выполненный от руки,

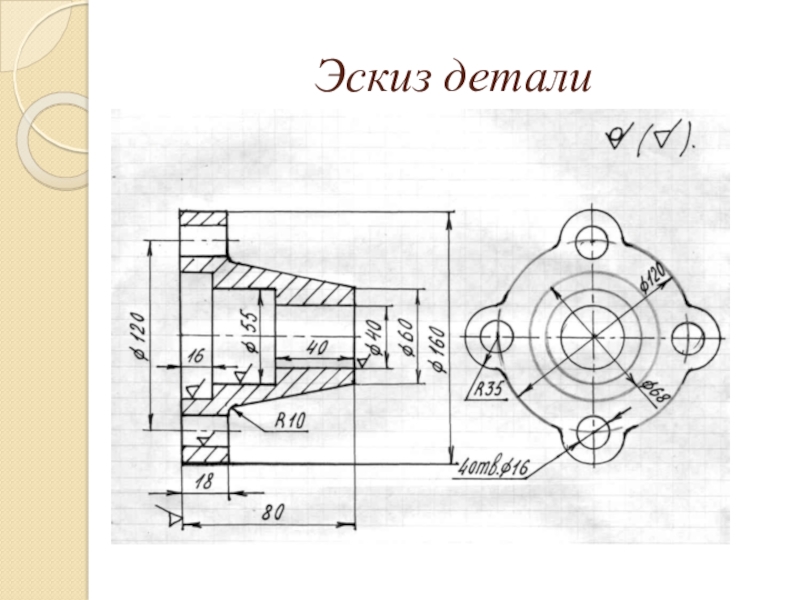

- 3. Эскиз детали
- 4. Из определения “эскиза” видно, что
- 5. Эскиз может служить документом для изготовления детали
- 6. Выполнение эскизов (эскизирование) производится на листах любой

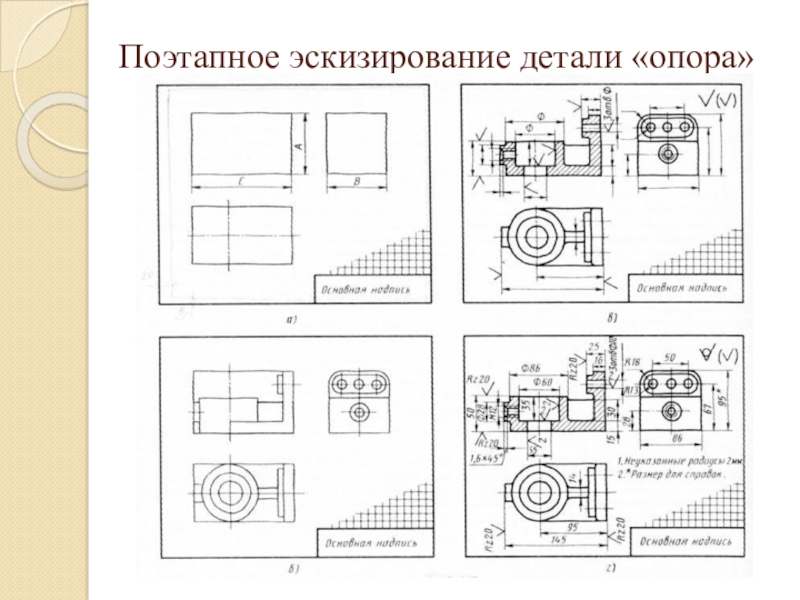

- 7. Поэтапное эскизирование детали «опора»

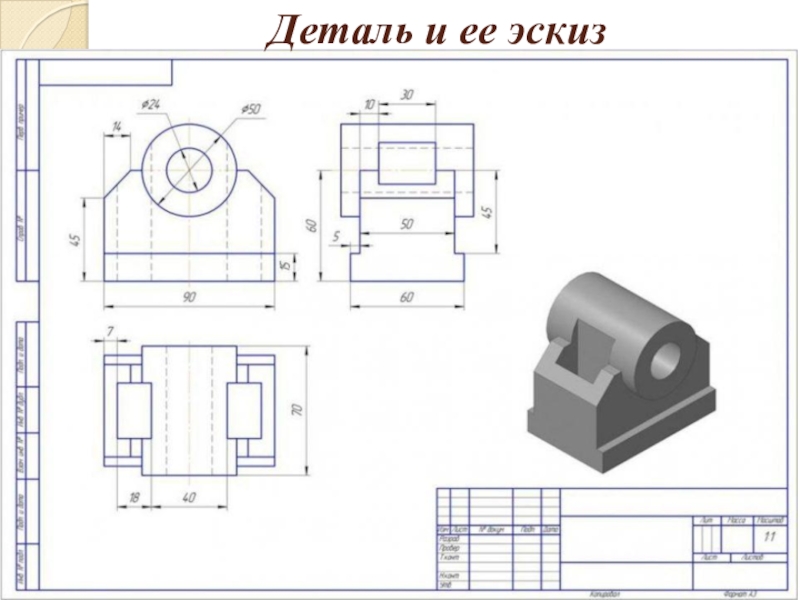

- 8. Деталь и ее эскиз
- 9. Работу по выполнению эскиза рекомендуется разделить на
- 10. ВыводНеобходимо помнить, что хоть эскизы и выполняются
Эскизом называется конструкторский документ, выполненный от руки, без применения чертежных инструментов, без точного соблюдения масштаба, но с обязательным соблюдением пропорций элементов деталей. Эскиз является временным чертежом и предназначен для разового использования.
Слайд 2Эскизом называется конструкторский документ, выполненный от руки, без применения чертежных инструментов,
без точного соблюдения масштаба, но с обязательным соблюдением пропорций элементов деталей. Эскиз является временным чертежом и предназначен для разового использования.
Слайд 4 Из определения “эскиза” видно, что и эскиз и чертеж
выполняются оба по правилам прямоугольного проецирования. Возникает вопрос:
В чем их отличие?
Отличие эскиза от чертежа заключается в том, что эскиз выполняется от руки, без применения чертежных инструментов, а также размеры соблюдаются на глаз.
В чем их отличие?
Отличие эскиза от чертежа заключается в том, что эскиз выполняется от руки, без применения чертежных инструментов, а также размеры соблюдаются на глаз.
Слайд 5Эскиз может служить документом для изготовления детали или для выполнения ее
рабочего чертежа. В связи с этим эскиз детали должен содержать все сведения о ее форме, размерах, шероховатости поверхностей, материале. На эскизе помещают и другие сведения, оформляемые в виде графического или текстового материала (технические требования и т. п.).

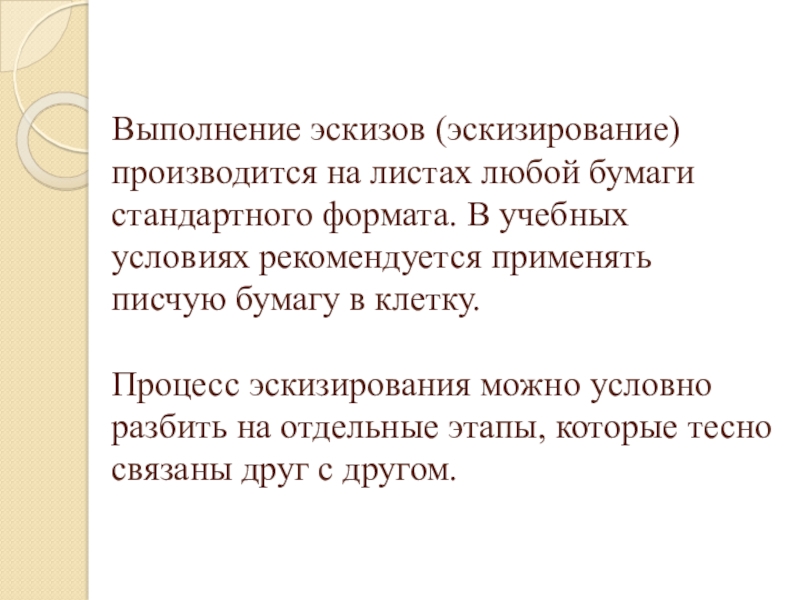

Слайд 6Выполнение эскизов (эскизирование) производится на листах любой бумаги стандартного формата. В
учебных условиях рекомендуется применять писчую бумагу в клетку.
Процесс эскизирования можно условно разбить на отдельные этапы, которые тесно связаны друг с другом.

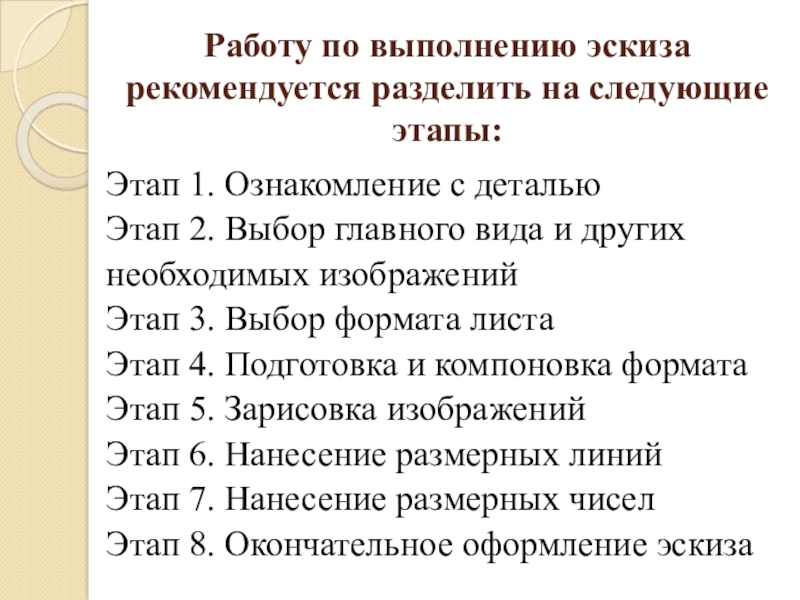

Слайд 9Работу по выполнению эскиза рекомендуется разделить на следующие этапы:
Этап 1.
Ознакомление с деталью
Этап 2. Выбор главного вида и других
необходимых изображений
Этап 3. Выбор формата листа
Этап 4. Подготовка и компоновка формата
Этап 5. Зарисовка изображений
Этап 6. Нанесение размерных линий
Этап 7. Нанесение размерных чисел
Этап 8. Окончательное оформление эскиза
Этап 2. Выбор главного вида и других
необходимых изображений
Этап 3. Выбор формата листа
Этап 4. Подготовка и компоновка формата
Этап 5. Зарисовка изображений
Этап 6. Нанесение размерных линий
Этап 7. Нанесение размерных чисел
Этап 8. Окончательное оформление эскиза

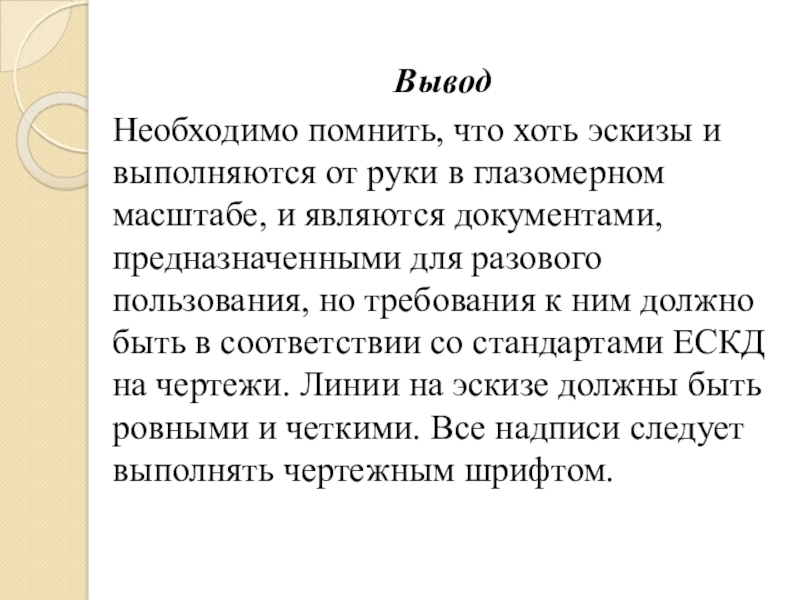

Слайд 10Вывод
Необходимо помнить, что хоть эскизы и выполняются от руки в глазомерном
масштабе, и являются документами, предназначенными для разового пользования, но требования к ним должно быть в соответствии со стандартами ЕСКД на чертежи. Линии на эскизе должны быть ровными и четкими. Все надписи следует выполнять чертежным шрифтом.
