Технология замены заднего колёсного
тормозного цилиндра
на автомобиле ВАЗ-2109

Преподаватель Мелихова Н.П.

2015г.

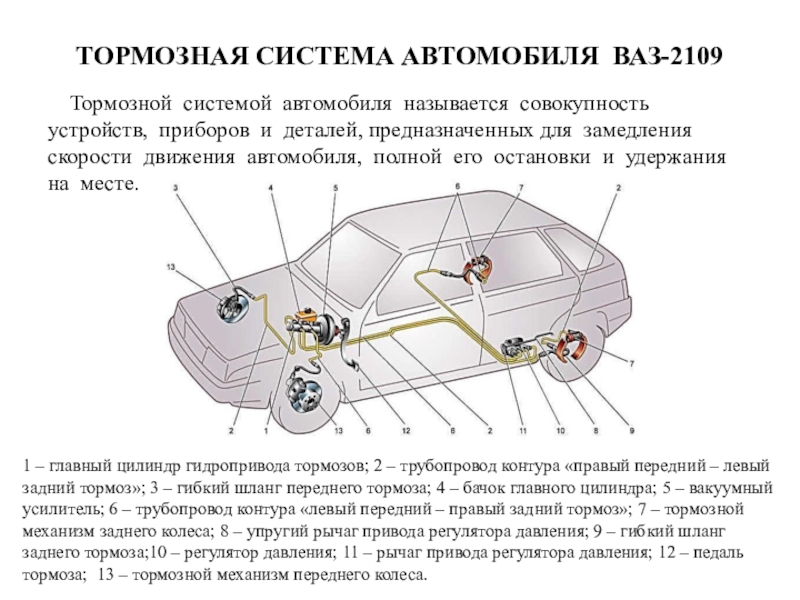

1 – главный цилиндр гидропривода тормозов; 2 – трубопровод контура «правый передний – левый задний тормоз»; 3 – гибкий шланг переднего тормоза; 4 – бачок главного цилиндра; 5 – вакуумный усилитель; 6 – трубопровод контура «левый передний – правый задний тормоз»; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – гибкий шланг заднего тормоза;10 – регулятор давления; 11 – рычаг привода регулятора давления; 12 – педаль тормоза; 13 – тормозной механизм переднего колеса.

Главный тормозной цилиндр с последовательным расположением поршней. На корпусе главного тормозного цилиндра крепится тормозной бачок 13, в наливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости.

Регулятор давления тормозов 10 регулирует на автомобиле давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Регулятор давления тормозов включен в оба контура тормозной системы, и через регулятор давления тормозов тормозная жидкость поступает к обоим задним тормозным механизмам.

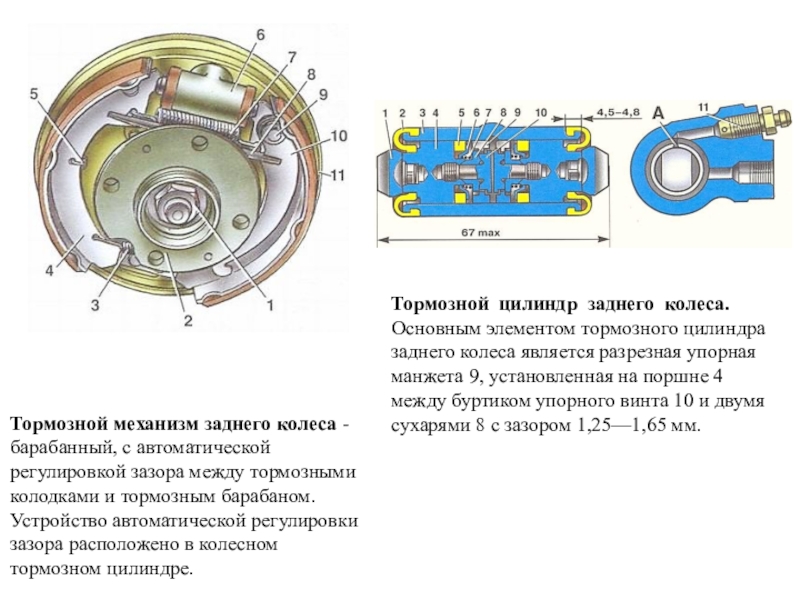

Тормозной цилиндр заднего колеса. Основным элементом тормозного цилиндра заднего колеса является разрезная упорная манжета 9, установленная на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25—1,65 мм.

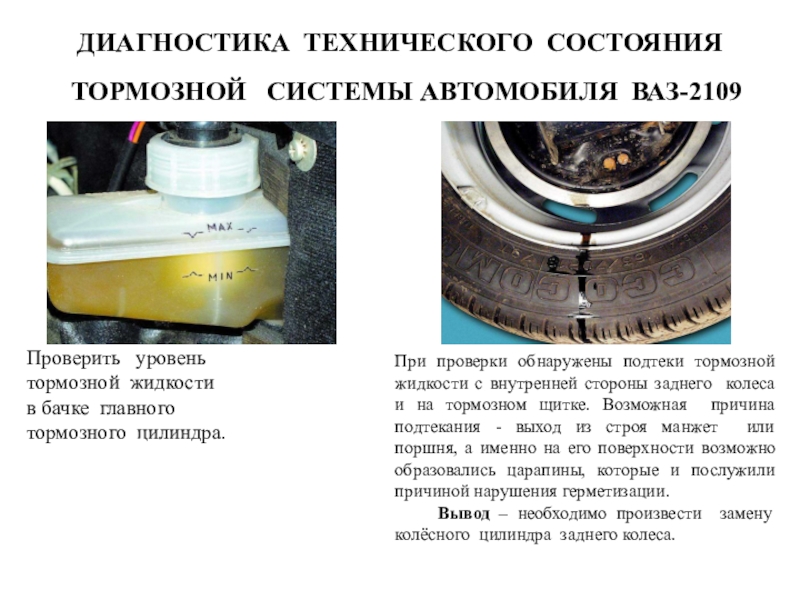

При проверки обнаружены подтеки тормозной жидкости с внутренней стороны заднего колеса и на тормозном щитке. Возможная причина подтекания - выход из строя манжет или поршня, а именно на его поверхности возможно образовались царапины, которые и послужили причиной нарушения герметизации.
Вывод – необходимо произвести замену колёсного цилиндра заднего колеса.

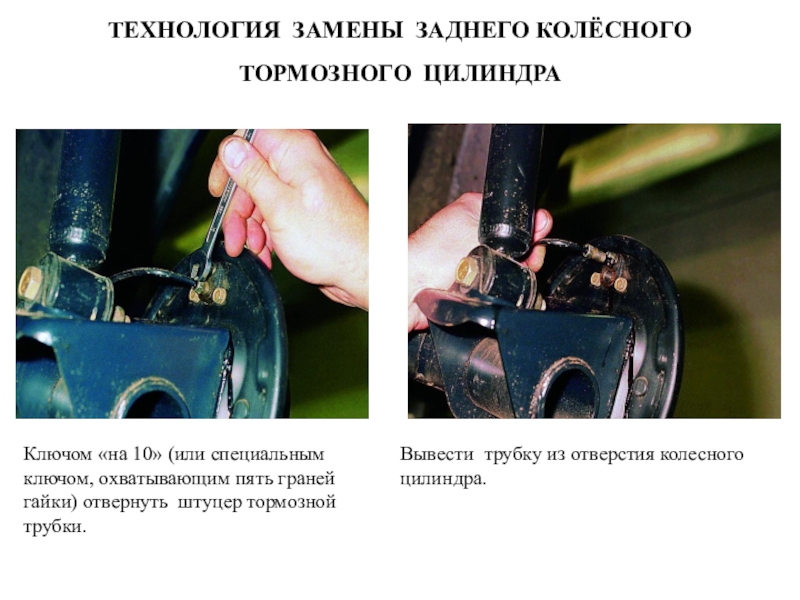

Вывести трубку из отверстия колесного цилиндра.

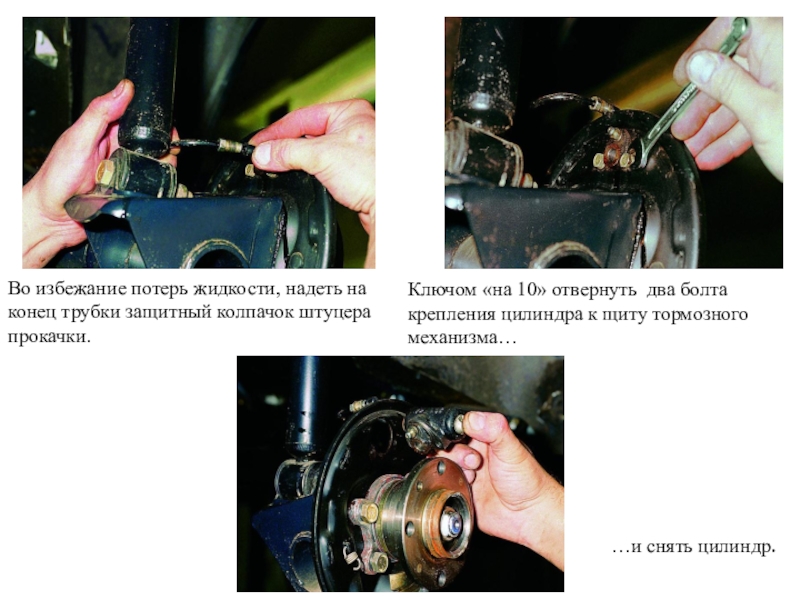

Ключом «на 10» отвернуть два болта крепления цилиндра к щиту тормозного механизма…

…и снять цилиндр.
