Презентация, доклад на тему Выявление неисправностей на двигателе ВАЗ-2110

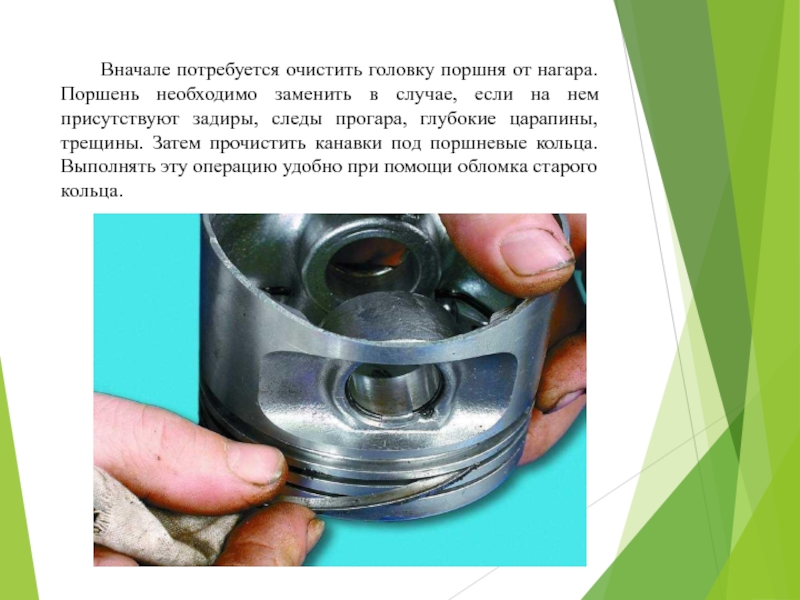

случае, если на нем присутствуют задиры, следы прогара, глубокие царапины, трещины. Затем прочистить канавки под поршневые кольца. Выполнять эту операцию удобно при помощи обломка старого кольца.

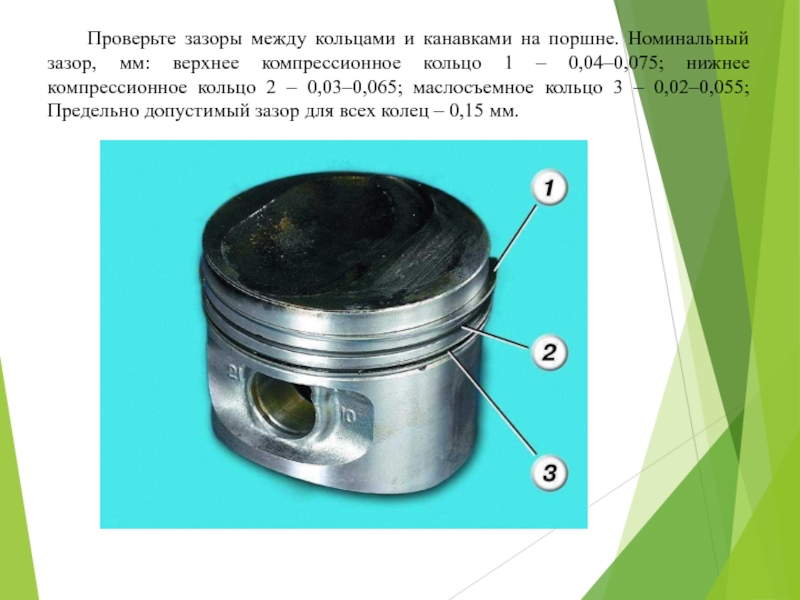

верхнее компрессионное кольцо 1 – 0,04–0,075; нижнее компрессионное кольцо 2 – 0,03–0,065; маслосъемное кольцо 3 – 0,02–0,055; Предельно допустимый зазор для всех колец – 0,15 мм.

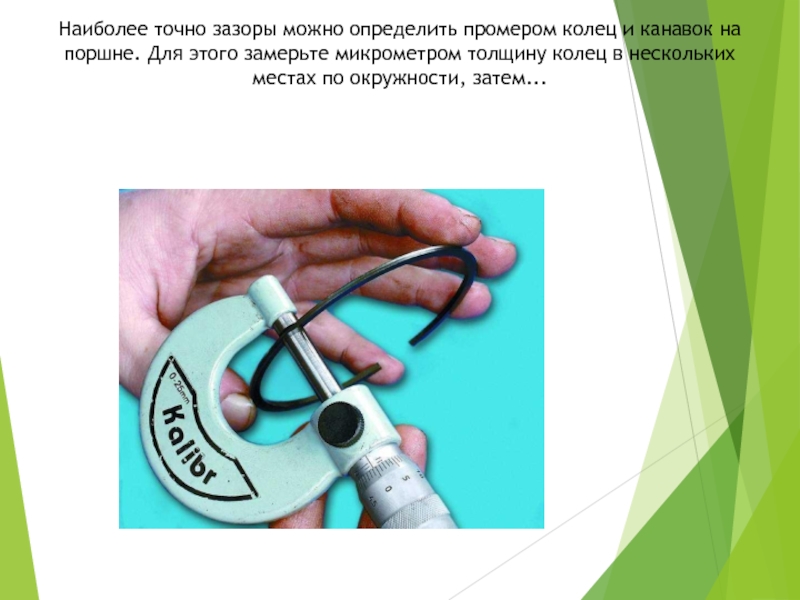

Для этого замерьте микрометром толщину колец в нескольких местах по окружности, затем...

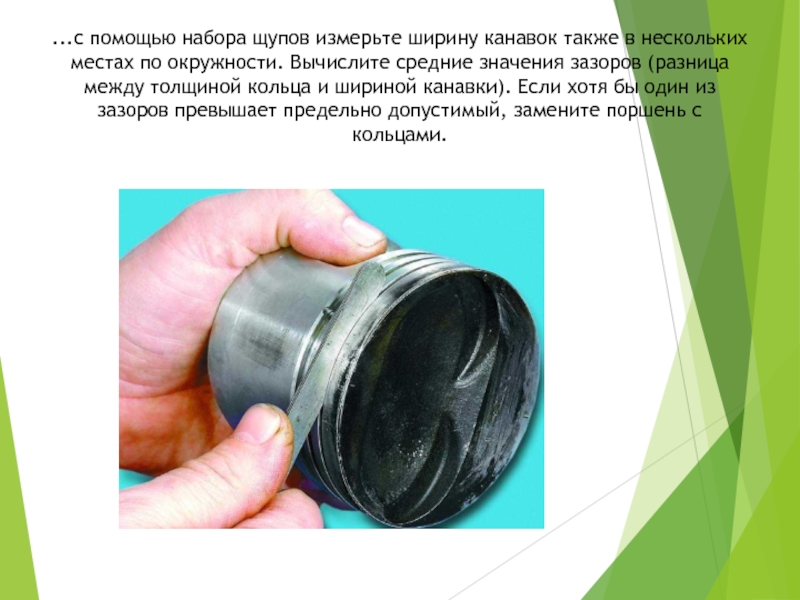

по окружности. Вычислите средние значения зазоров (разница между толщиной кольца и шириной канавки). Если хотя бы один из зазоров превышает предельно допустимый, замените поршень с кольцами.

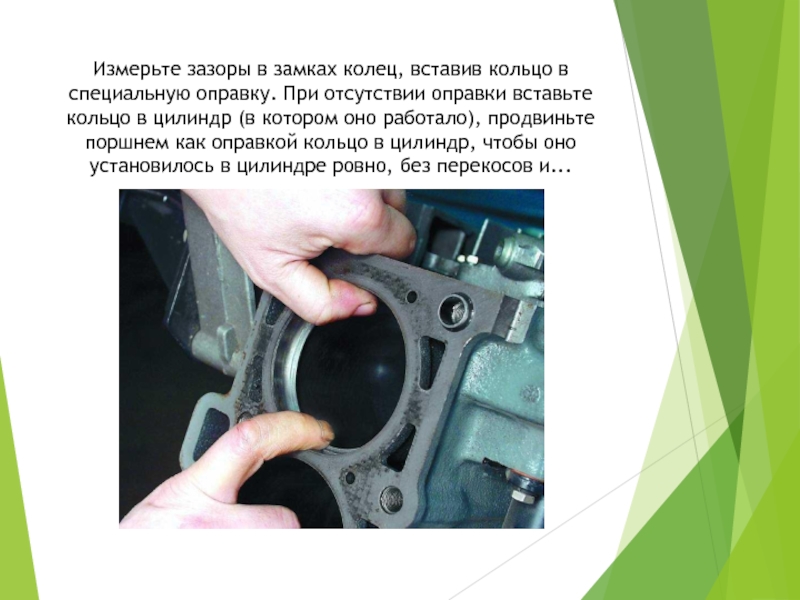

отсутствии оправки вставьте кольцо в цилиндр (в котором оно работало), продвиньте поршнем как оправкой кольцо в цилиндр, чтобы оно установилось в цилиндре ровно, без перекосов и...

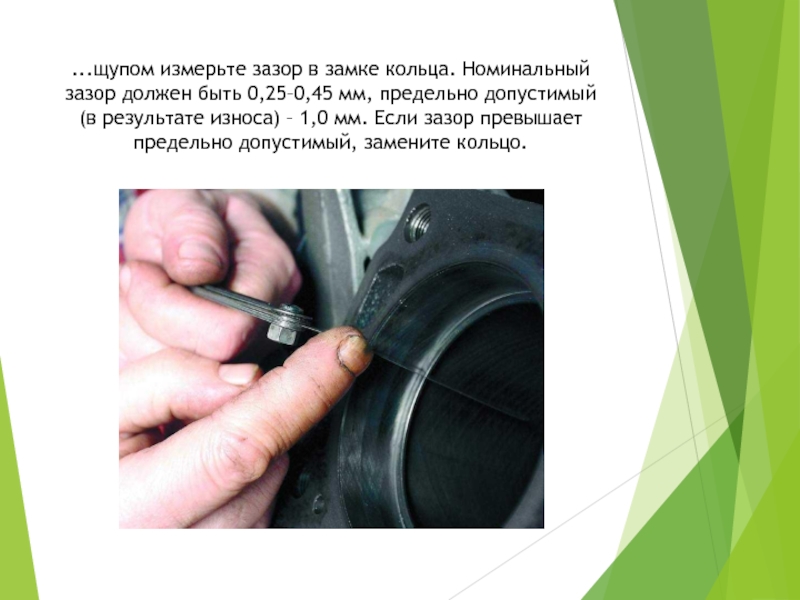

мм, предельно допустимый (в результате износа) – 1,0 мм. Если зазор превышает предельно допустимый, замените кольцо.

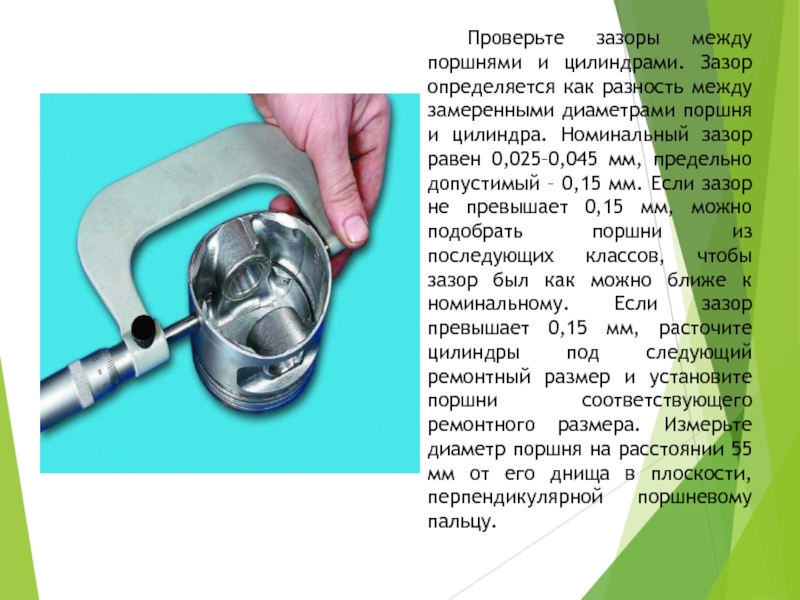

замеренными диаметрами поршня и цилиндра. Номинальный зазор равен 0,025–0,045 мм, предельно допустимый – 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному. Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера. Измерьте диаметр поршня на расстоянии 55 мм от его днища в плоскости, перпендикулярной поршневому пальцу.

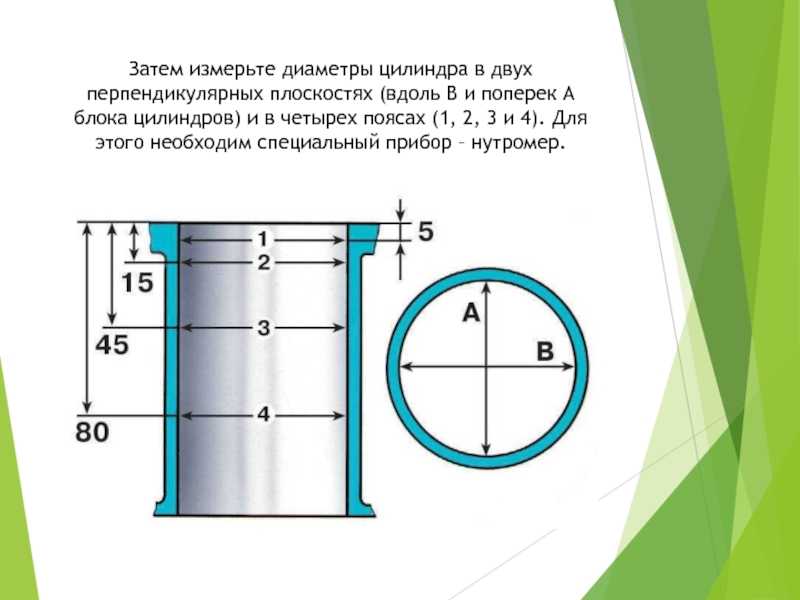

поперек А блока цилиндров) и в четырех поясах (1, 2, 3 и 4). Для этого необходим специальный прибор – нутромер.

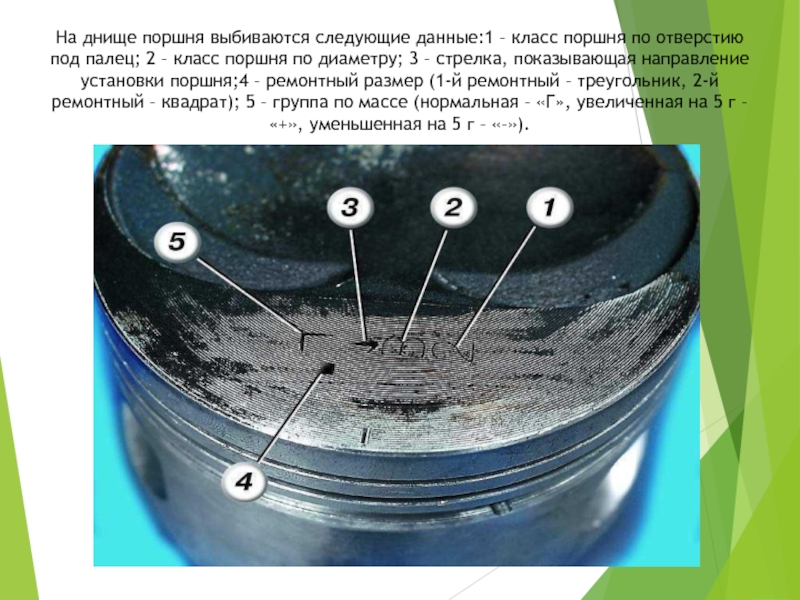

под палец; 2 – класс поршня по диаметру; 3 – стрелка, показывающая направление установки поршня;4 – ремонтный размер (1-й ремонтный – треугольник, 2-й ремонтный – квадрат); 5 – группа по массе (нормальная – «Г», увеличенная на 5 г – «+», уменьшенная на 5 г – «–»).

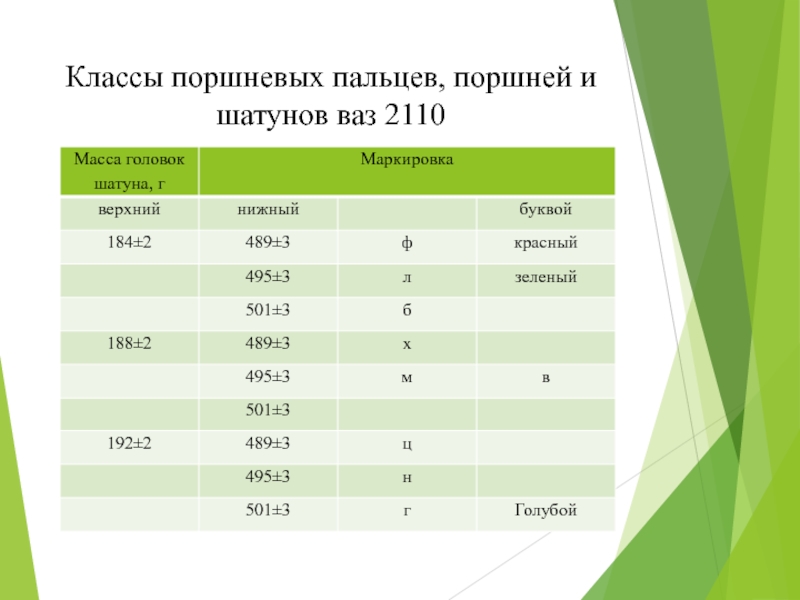

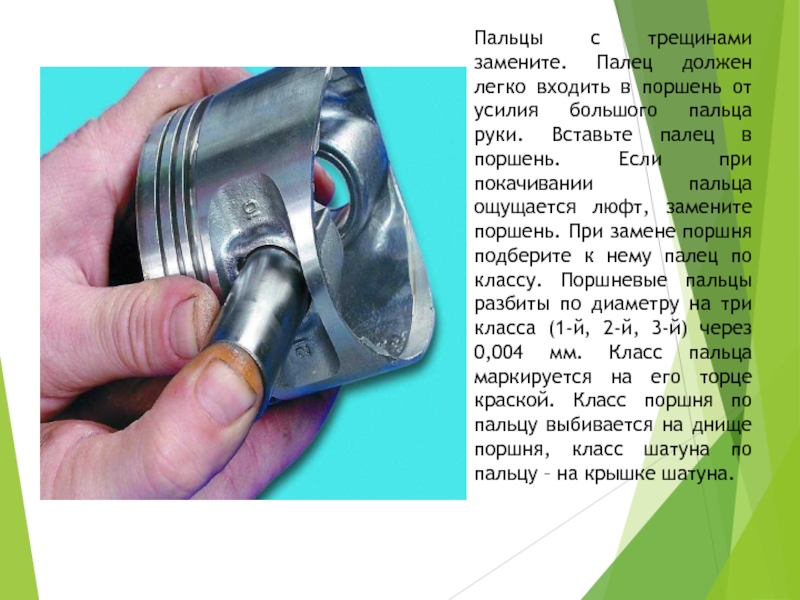

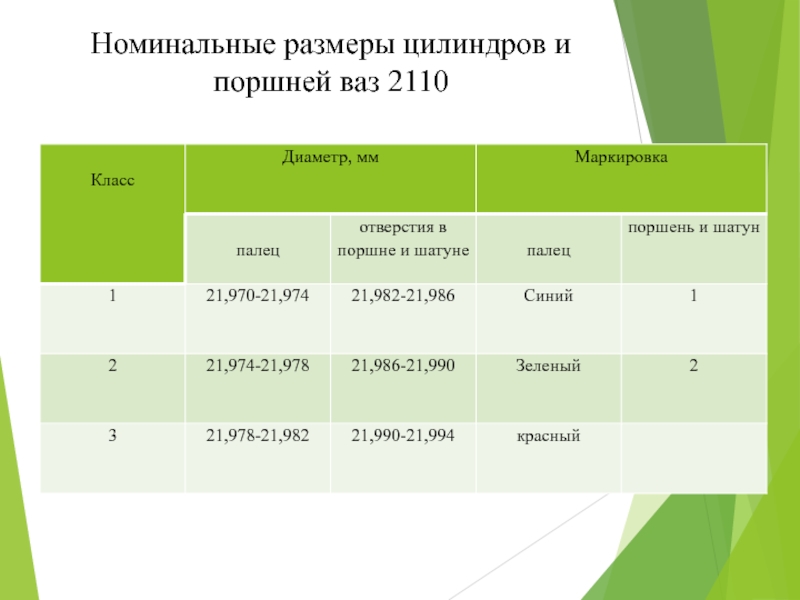

усилия большого пальца руки. Вставьте палец в поршень. Если при покачивании пальца ощущается люфт, замените поршень. При замене поршня подберите к нему палец по классу. Поршневые пальцы разбиты по диаметру на три класса (1-й, 2-й, 3-й) через 0,004 мм. Класс пальца маркируется на его торце краской. Класс поршня по пальцу выбивается на днище поршня, класс шатуна по пальцу – на крышке шатуна.

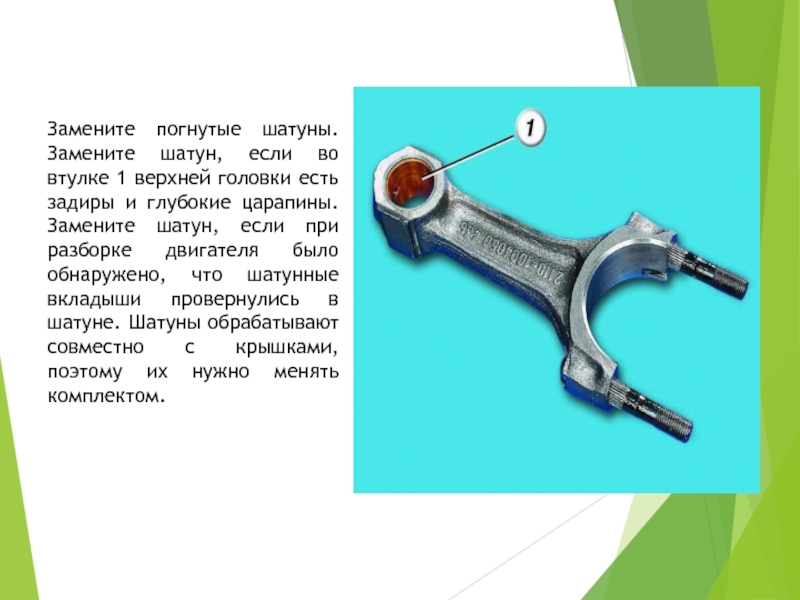

есть задиры и глубокие царапины. Замените шатун, если при разборке двигателя было обнаружено, что шатунные вкладыши провернулись в шатуне. Шатуны обрабатывают совместно с крышками, поэтому их нужно менять комплектом.

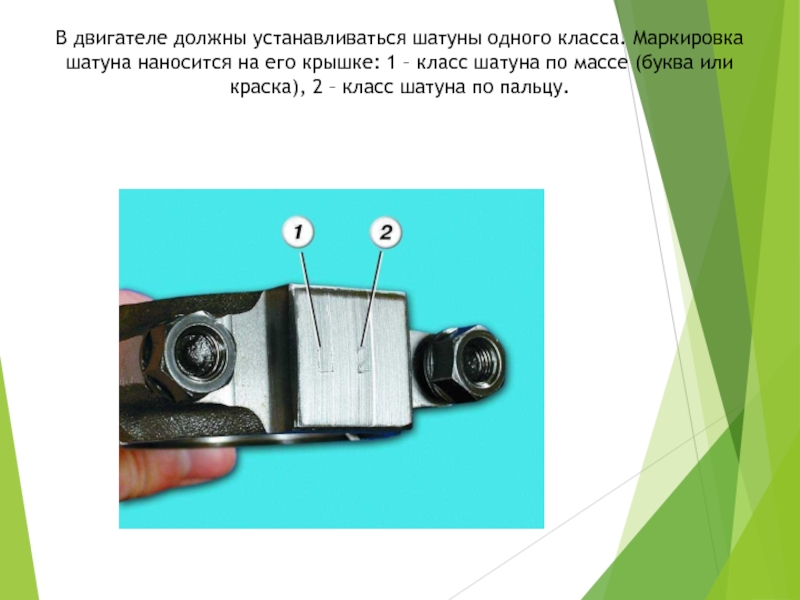

его крышке: 1 – класс шатуна по массе (буква или краска), 2 – класс шатуна по пальцу.

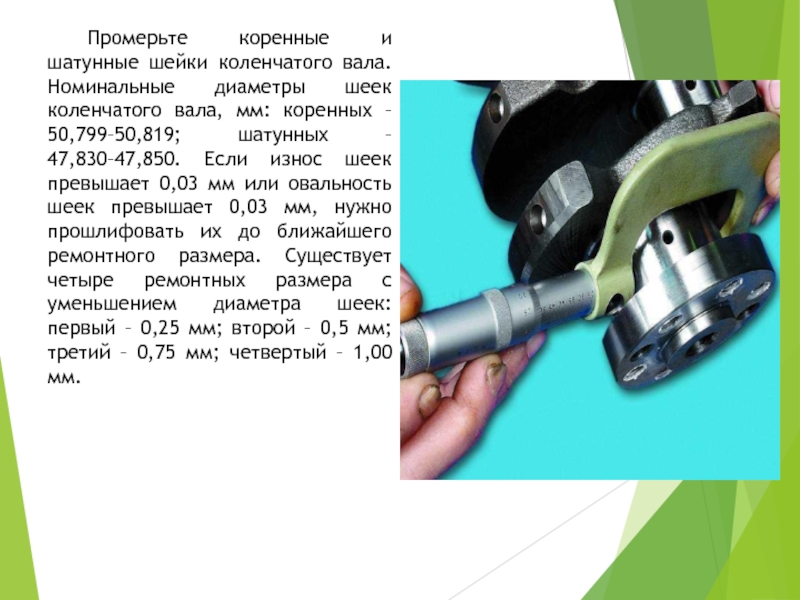

вала, мм: коренных – 50,799–50,819; шатунных – 47,830–47,850. Если износ шеек превышает 0,03 мм или овальность шеек превышает 0,03 мм, нужно прошлифовать их до ближайшего ремонтного размера. Существует четыре ремонтных размера с уменьшением диаметра шеек: первый – 0,25 мм; второй – 0,5 мм; третий – 0,75 мм; четвертый – 1,00 мм.

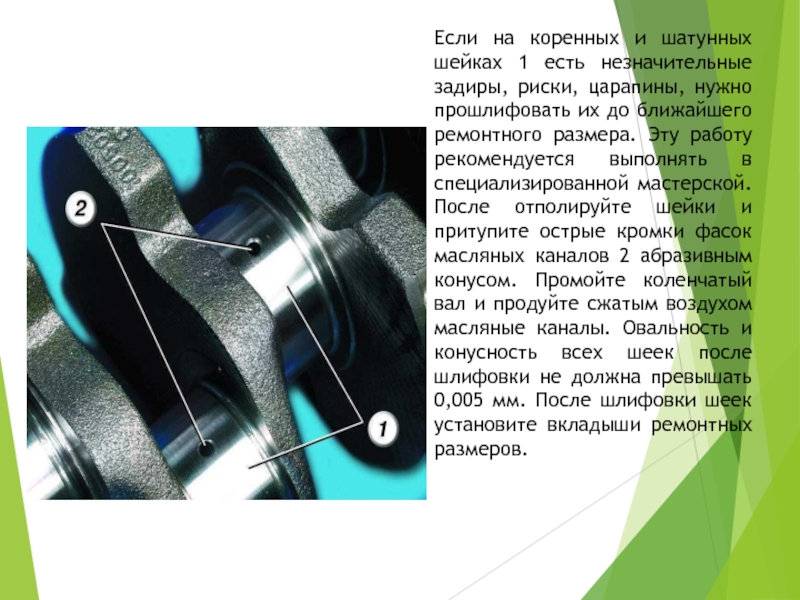

царапины, нужно прошлифовать их до ближайшего ремонтного размера. Эту работу рекомендуется выполнять в специализированной мастерской. После отполируйте шейки и притупите острые кромки фасок масляных каналов 2 абразивным конусом. Промойте коленчатый вал и продуйте сжатым воздухом масляные каналы. Овальность и конусность всех шеек после шлифовки не должна превышать 0,005 мм. После шлифовки шеек установите вкладыши ремонтных размеров.

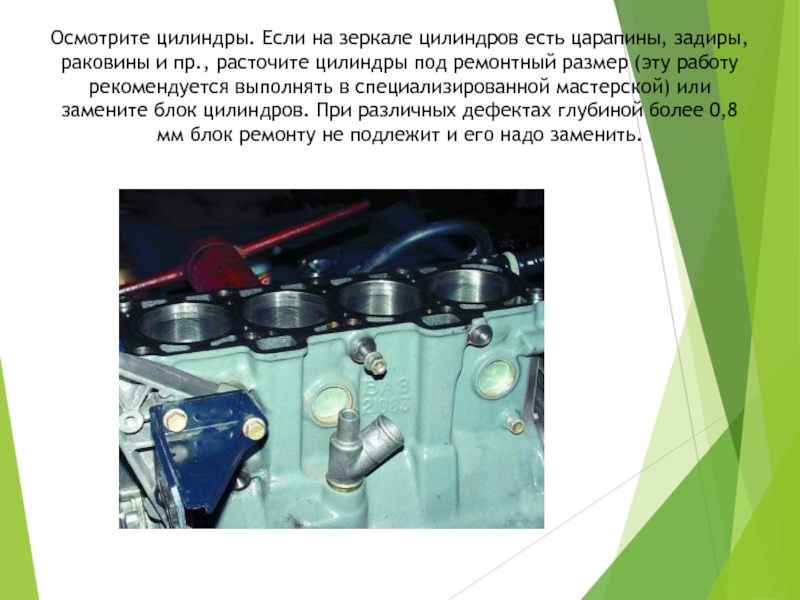

пр., расточите цилиндры под ремонтный размер (эту работу рекомендуется выполнять в специализированной мастерской) или замените блок цилиндров. При различных дефектах глубиной более 0,8 мм блок ремонту не подлежит и его надо заменить.

износа цилиндров, снимите его шабером.
