Презентация, доклад на тему Виды топографической аэрофотосъемки

получения фотографического изображения местности.

одном снимке.
2. Маршрутная аэрофотосъемка - при съемке узких и вытянутых объектов, маршруты прокладывают с продольным перекрытием снимков.
3. Площадная аэрофотосъемка – применяется при съемке больших территорий. Маршруты прокладывают с продольным и поперечным перекрытием.

Рис.2. Плановая аэрофотосъемка

В зависимости от масштаба:
Крупномасштабная аэрофотосъемка (от 1:10 000 и более)
Среднемасштабная аэрофотосъемка ( 1:10 000 – 1:50 000)
Мелкомасштабная аэрофотосъемка (1:50 000 и мельче).

углы наклона не превышают 30.
Перспективная аэрофотосъемка – прикладная рамка АФА устанавливается с определенным углом наклона(300,450,600)

Рис.2. Плановая аэрофотосъемка

Рис. 3. Перспективная аэрофотосъемка

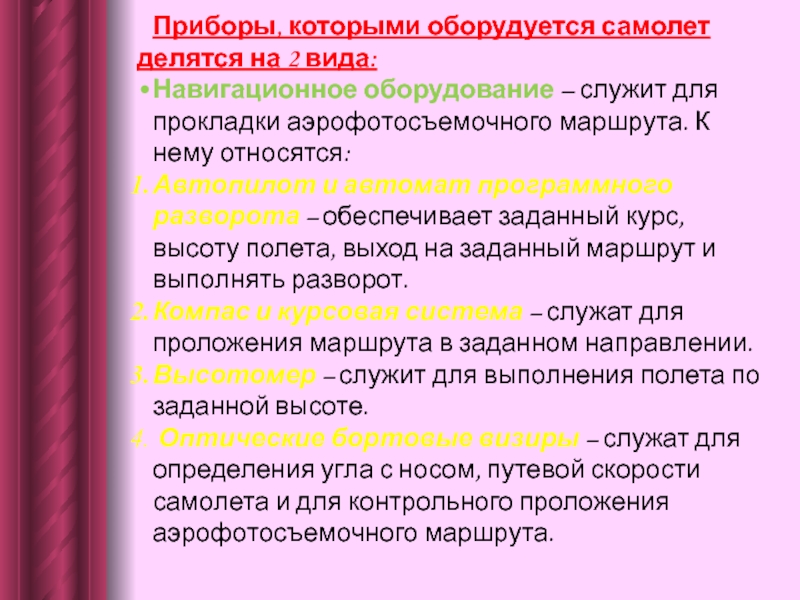

для прокладки аэрофотосъемочного маршрута. К нему относятся:
Автопилот и автомат программного разворота – обеспечивает заданный курс, высоту полета, выход на заданный маршрут и выполнять разворот.
Компас и курсовая система – служат для проложения маршрута в заданном направлении.
Высотомер – служит для выполнения полета по заданной высоте.
Оптические бортовые визиры – служат для определения угла с носом, путевой скорости самолета и для контрольного проложения аэрофотосъемочного маршрута.

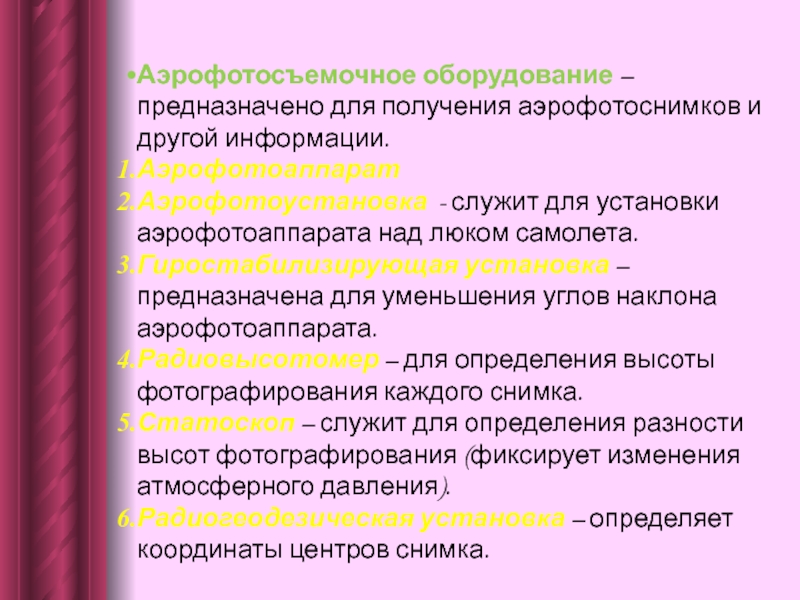

служит для установки аэрофотоаппарата над люком самолета.
Гиростабилизирующая установка – предназначена для уменьшения углов наклона аэрофотоаппарата.
Радиовысотомер – для определения высоты фотографирования каждого снимка.
Статоскоп – служит для определения разности высот фотографирования (фиксирует изменения атмосферного давления).
Радиогеодезическая установка – определяет координаты центров снимка.

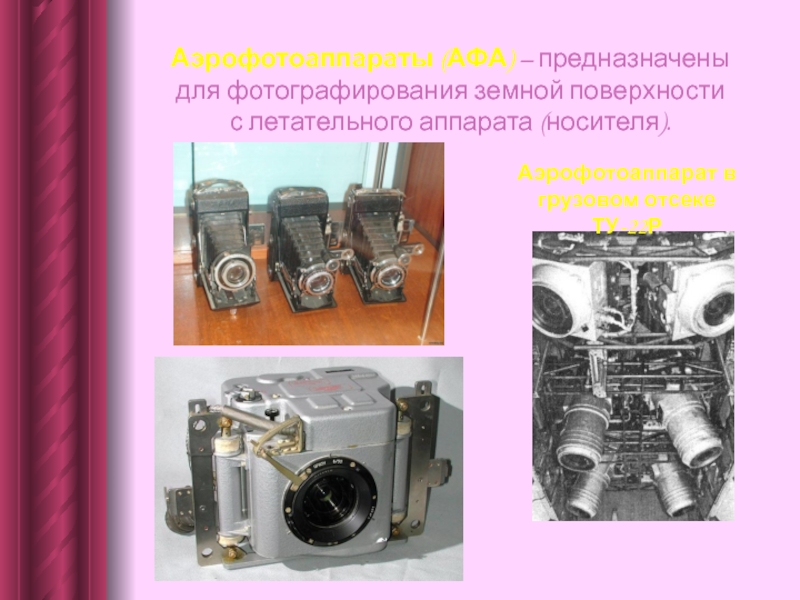

(носителя).

Аэрофотоаппарат в грузовом отсеке ТУ-22Р

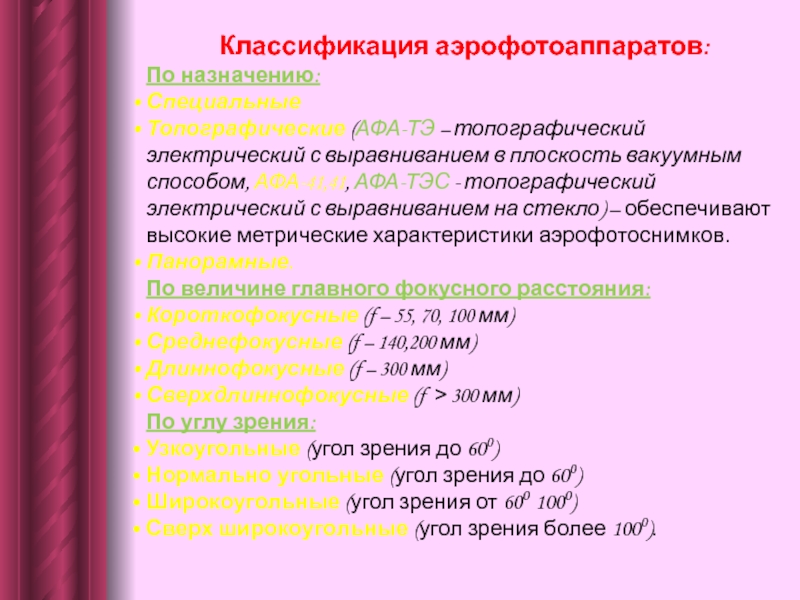

вакуумным способом, АФА-41,41, АФА-ТЭС - топографический электрический с выравниванием на стекло) – обеспечивают высокие метрические характеристики аэрофотоснимков.
Панорамные.
По величине главного фокусного расстояния:
Короткофокусные (f – 55, 70, 100 мм)
Среднефокусные (f – 140,200 мм)
Длиннофокусные (f – 300 мм)
Сверхдлиннофокусные (f ˃ 300 мм)
По углу зрения:
Узкоугольные (угол зрения до 600)
Нормально угольные (угол зрения до 600)
Широкоугольные (угол зрения от 600 1000)
Сверх широкоугольные (угол зрения более 1000).

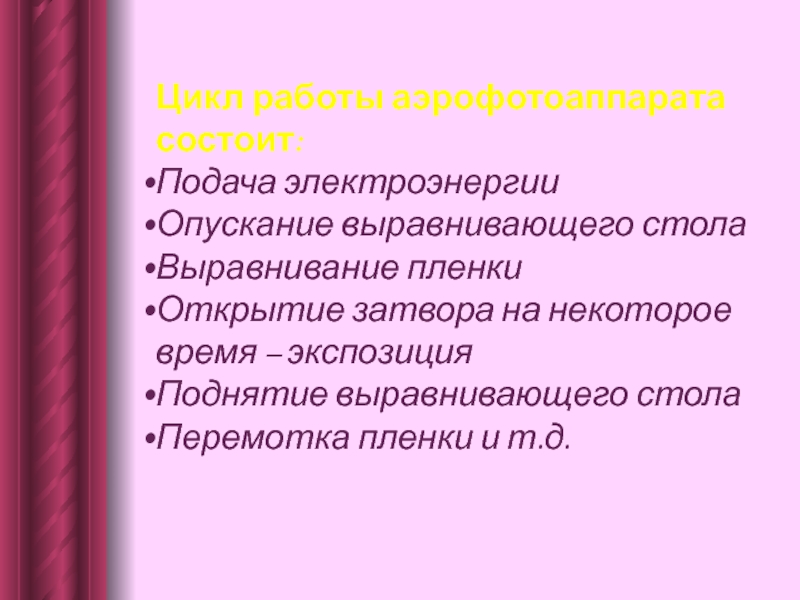

время – экспозиция
Поднятие выравнивающего стола
Перемотка пленки и т.д.
