Презентация, доклад на тему Устройство муфты сцепления

САБАКТЫҢ МАҚСАТТАРЫ: ЦЕЛЬ УРОКА: Разъяснить общие понятия о трансмиссии и сцеплении. Назначение, общее устройство и принцип работы сцепления трактора МТЗ-82 и автомобиля ГАЗ-53

Слайд 1САБАҚТЫҢ ТАҚЫРЫБЫ: ТЕМА УРОКА:
Трансмиссия. Сцепление.

САБАҚТЫҢ ТАҚЫРЫБЫ: ТЕМА УРОКА: Трансмиссия. Сцепление.

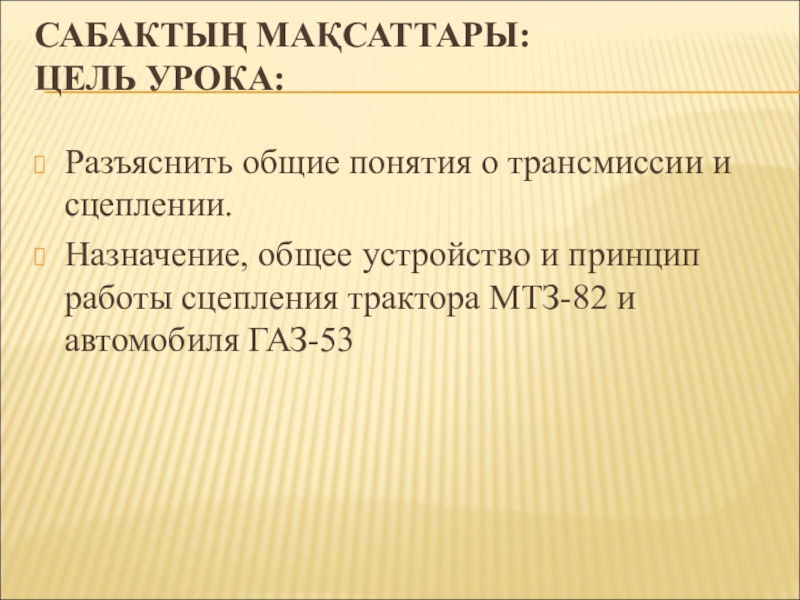

Слайд 2САБАКТЫҢ МАҚСАТТАРЫ: ЦЕЛЬ УРОКА:
Разъяснить общие понятия о трансмиссии и сцеплении.
Назначение, общее

устройство и принцип работы сцепления трактора МТЗ-82 и автомобиля ГАЗ-53

САБАКТЫҢ МАҚСАТТАРЫ: ЦЕЛЬ УРОКА: Разъяснить общие понятия о трансмиссии и сцеплении. Назначение, общее устройство и принцип работы

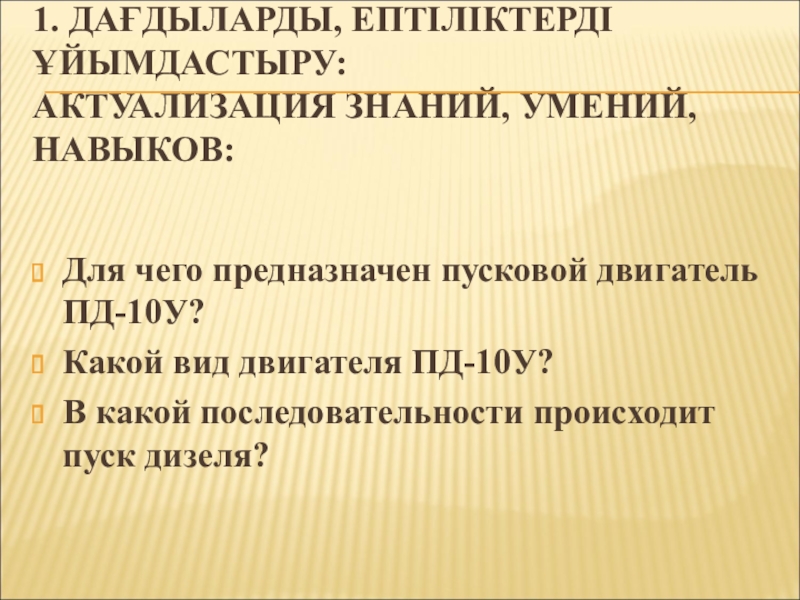

Слайд 31. ДАҒДЫЛАРДЫ, ЕПТІЛІКТЕРДІ ҰЙЫМДАСТЫРУ: АКТУАЛИЗАЦИЯ ЗНАНИЙ, УМЕНИЙ, НАВЫКОВ:
Для чего предназначен пусковой двигатель

ПД-10У?
Какой вид двигателя ПД-10У?
В какой последовательности происходит пуск дизеля?

1. ДАҒДЫЛАРДЫ, ЕПТІЛІКТЕРДІ ҰЙЫМДАСТЫРУ: АКТУАЛИЗАЦИЯ ЗНАНИЙ, УМЕНИЙ, НАВЫКОВ: Для чего предназначен пусковой двигатель ПД-10У?Какой вид двигателя ПД-10У?В

Слайд 42. Жаңа білімдер мен түсініктерді, дағдылар мен ептіліктерді қалыптастыру: Формирование новых знаний

и понятий, умений и навыков:
2. Жаңа білімдер мен түсініктерді, дағдылар мен ептіліктерді қалыптастыру: Формирование новых знаний и понятий, умений и навыков:

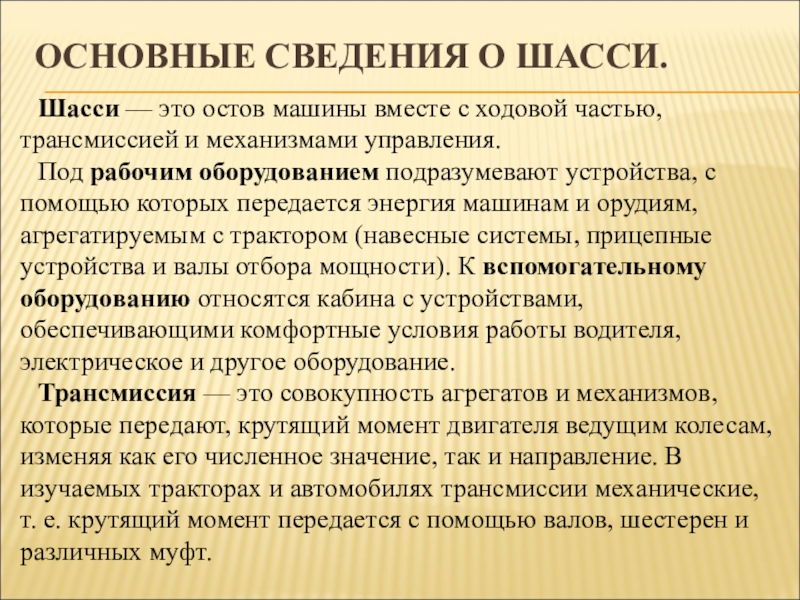

Слайд 5ОСНОВНЫЕ СВЕДЕНИЯ О ШАССИ.
Шасси — это остов машины вместе с ходовой

частью, трансмиссией и механизмами управления.
Под рабочим оборудованием подразумевают устройства, с помощью которых передается энергия машинам и орудиям, агрегатируемым с трактором (навесные системы, прицепные устройства и валы отбора мощности). К вспомогательному оборудованию относятся кабина с устройствами, обеспечивающими комфортные условия работы водителя, электрическое и другое оборудование.
Трансмиссия — это совокупность агрегатов и механизмов, которые передают, крутящий момент двигателя ведущим колесам, изменяя как его численное значение, так и направление. В изучаемых тракторах и автомобилях трансмиссии механические, т. е. крутящий момент передается с помощью валов, шестерен и различных муфт.
ОСНОВНЫЕ СВЕДЕНИЯ О ШАССИ. Шасси — это остов машины вместе с ходовой частью, трансмиссией и механизмами управления.Под

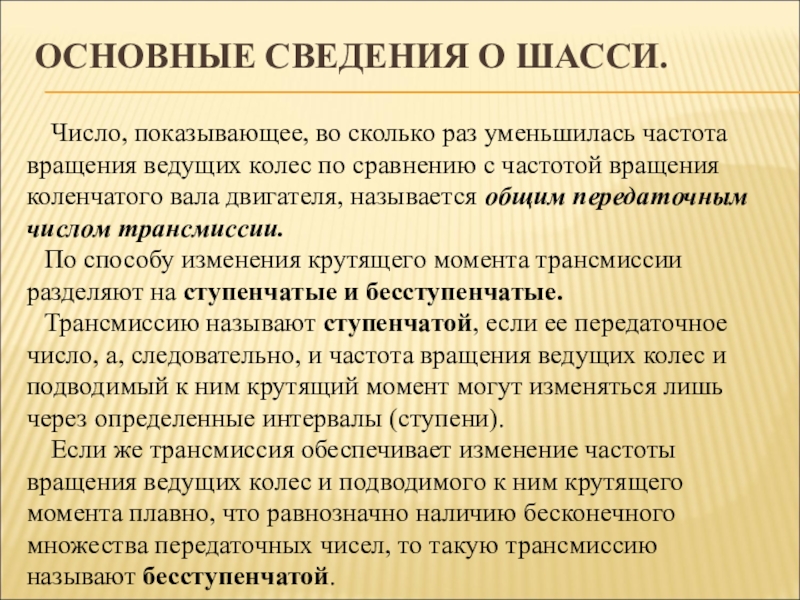

Слайд 6ОСНОВНЫЕ СВЕДЕНИЯ О ШАССИ.
Число, показывающее, во сколько раз уменьшилась частота

вращения ведущих колес по сравнению с частотой вращения коленчатого вала двигателя, называется общим передаточным числом трансмиссии.
По способу изменения крутящего момента трансмиссии разделяют на ступенчатые и бесступенчатые.
Трансмиссию называют ступенчатой, если ее передаточное число, а, следовательно, и частота вращения ведущих колес и подводимый к ним крутящий момент могут изменяться лишь через определенные интервалы (ступени).
Если же трансмиссия обеспечивает изменение частоты вращения ведущих колес и подводимого к ним крутящего момента плавно, что равнозначно наличию бесконечного множества передаточных чисел, то такую трансмиссию называют бесступенчатой.
ОСНОВНЫЕ СВЕДЕНИЯ О ШАССИ.  Число, показывающее, во сколько раз уменьшилась частота вращения ведущих колес по сравнению

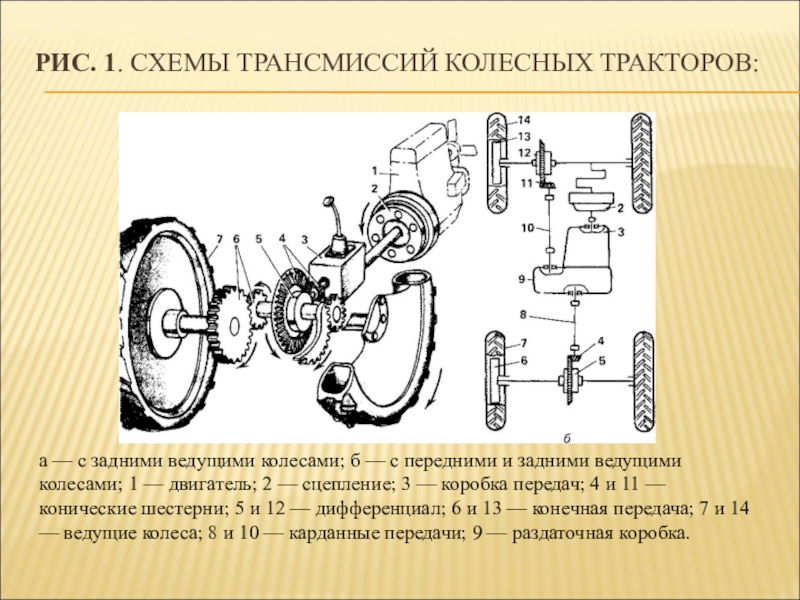

Слайд 7РИС. 1. СХЕМЫ ТРАНСМИССИЙ КОЛЕСНЫХ ТРАКТОРОВ:
а — с задними ведущими колесами;

б — с передними и задними ведущими колесами; 1 — двигатель; 2 — сцепление; 3 — коробка передач; 4 и 11 — конические шестерни; 5 и 12 — дифференциал; 6 и 13 — конечная передача; 7 и 14 — ведущие колеса; 8 и 10 — карданные передачи; 9 — раздаточная коробка.
РИС. 1. СХЕМЫ ТРАНСМИССИЙ КОЛЕСНЫХ ТРАКТОРОВ: а — с задними ведущими колесами; б — с передними и

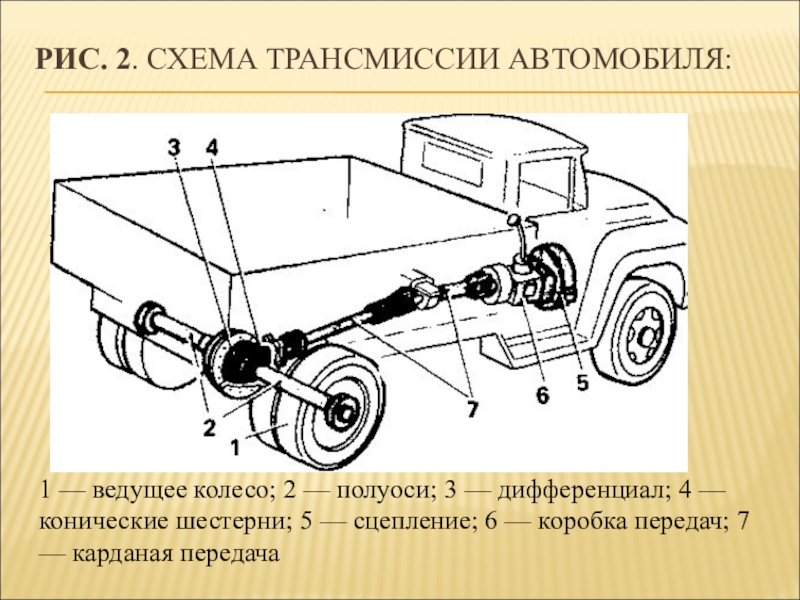

Слайд 8РИС. 2. СХЕМА ТРАНСМИССИИ АВТОМОБИЛЯ:
1 — ведущее колесо; 2 — полуоси;

3 — дифференциал; 4 — конические шестерни; 5 — сцепление; 6 — коробка передач; 7 — карданая передача
РИС. 2. СХЕМА ТРАНСМИССИИ АВТОМОБИЛЯ: 1 — ведущее колесо; 2 — полуоси; 3 — дифференциал; 4 —

Слайд 9РИС. 3. СХЕМЫ ТРАНСМИССИЙ ГУСЕНИЧНЫХ ТРАКТОРОВ:
а — с механизмом поворота, размещенным

после коробки передач; б — с механизмом по­ворота в коробке передач; 1 — двигатель; 2 — сцепление; 3 — коробка передач; 4 — кониче­ские шестерни; 5 — механизмы поворота; 6 — конечные передачи; 7 — ведущие колеса (звездочки); 8 — гусеницы; 9 — карданные передачи; 10 — тормоза.
РИС. 3. СХЕМЫ ТРАНСМИССИЙ ГУСЕНИЧНЫХ ТРАКТОРОВ: а — с механизмом поворота, размещенным после коробки передач; б —

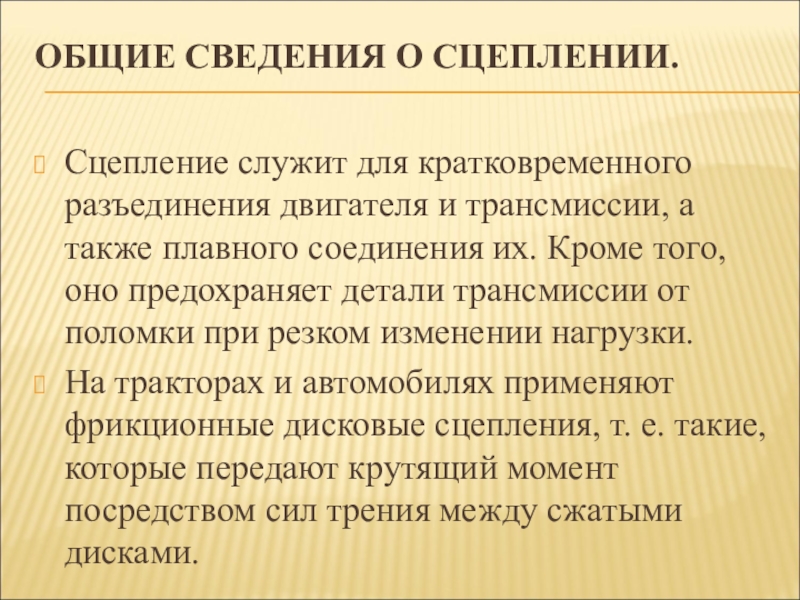

Слайд 10ОБЩИЕ СВЕДЕНИЯ О СЦЕПЛЕНИИ.
Сцепление служит для кратковременного разъединения двигателя и трансмиссии,

а также плавного соединения их. Кроме того, оно предохраняет детали трансмиссии от поломки при резком изменении нагрузки.
На тракторах и автомобилях применяют фрикционные дисковые сцепления, т. е. такие, которые передают крутящий момент посредством сил трения между сжатыми дисками.

ОБЩИЕ СВЕДЕНИЯ О СЦЕПЛЕНИИ. Сцепление служит для кратковременного разъединения двигателя и трансмиссии, а также плавного соединения их.

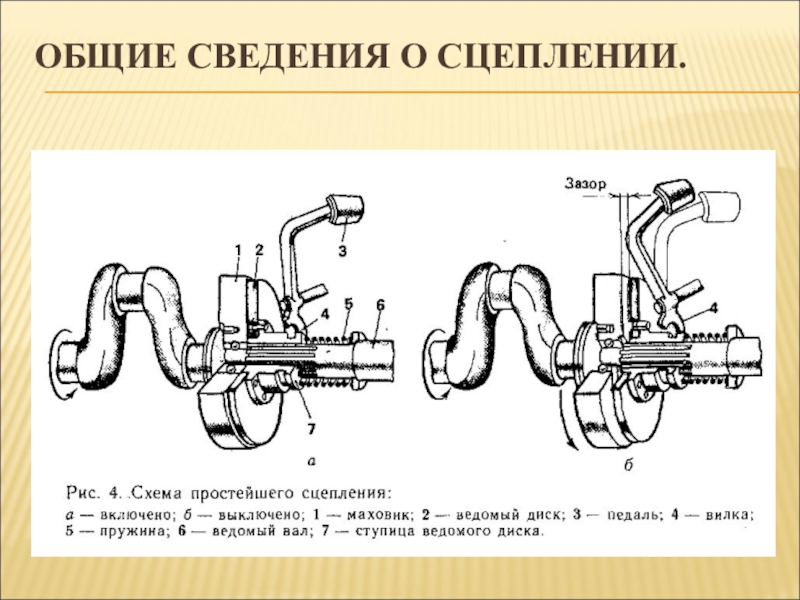

Слайд 11ОБЩИЕ СВЕДЕНИЯ О СЦЕПЛЕНИИ.

ОБЩИЕ СВЕДЕНИЯ О СЦЕПЛЕНИИ.

Слайд 12ОБЩИЕ СВЕДЕНИЯ О СЦЕПЛЕНИИ.

ОБЩИЕ СВЕДЕНИЯ О СЦЕПЛЕНИИ.

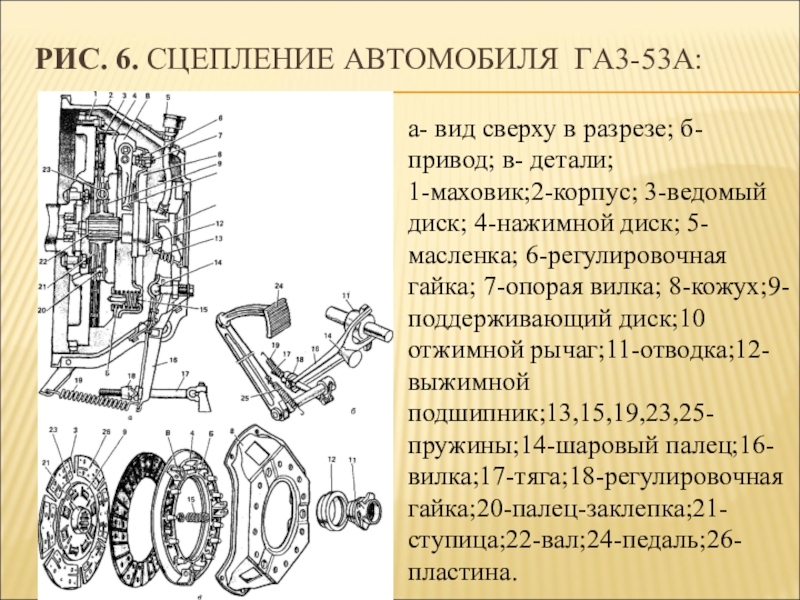

Слайд 13РИС. 6. СЦЕПЛЕНИЕ АВТОМОБИЛЯ ГA3-53A:
а- вид сверху в разрезе; б- привод;

в- детали;
1-маховик;2-корпус; 3-ведомый диск; 4-нажимной диск; 5-масленка; 6-регулировочная гайка; 7-опорая вилка; 8-кожух;9-поддерживающий диск;10 отжимной рычаг;11-отводка;12-выжимной подшипник;13,15,19,23,25-пружины;14-шаровый палец;16-вилка;17-тяга;18-регулировочная гайка;20-палец-заклепка;21-ступица;22-вал;24-педаль;26-пластина.
РИС. 6. СЦЕПЛЕНИЕ АВТОМОБИЛЯ ГA3-53A: а- вид сверху в разрезе; б- привод; в- детали;1-маховик;2-корпус; 3-ведомый диск; 4-нажимной

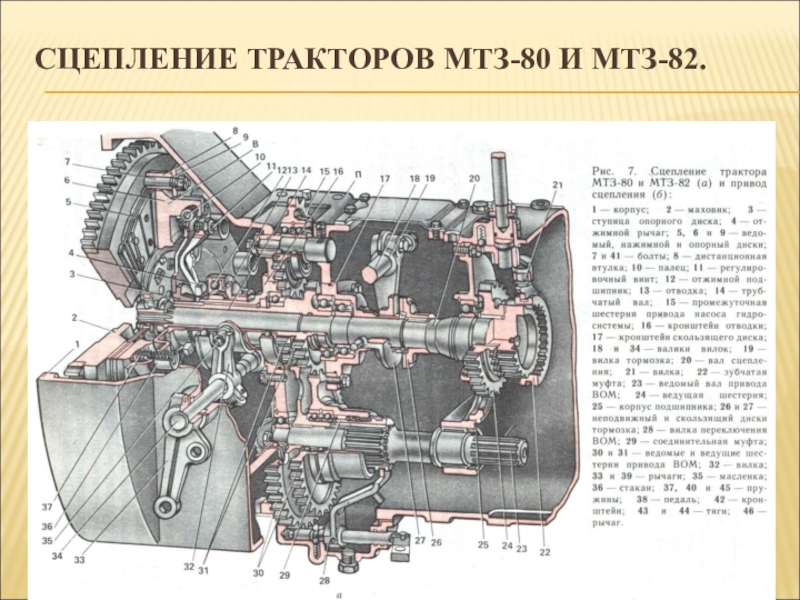

Слайд 14СЦЕПЛЕНИЕ ТРАКТОРОВ МТЗ-80 И МТЗ-82.

СЦЕПЛЕНИЕ ТРАКТОРОВ МТЗ-80 И МТЗ-82.

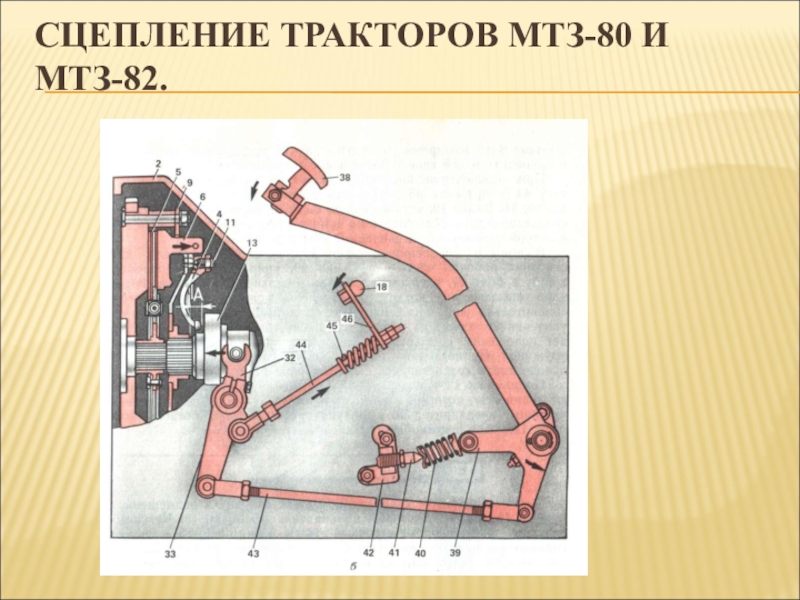

Слайд 15СЦЕПЛЕНИЕ ТРАКТОРОВ МТЗ-80 И МТЗ-82.

СЦЕПЛЕНИЕ ТРАКТОРОВ МТЗ-80 И МТЗ-82.

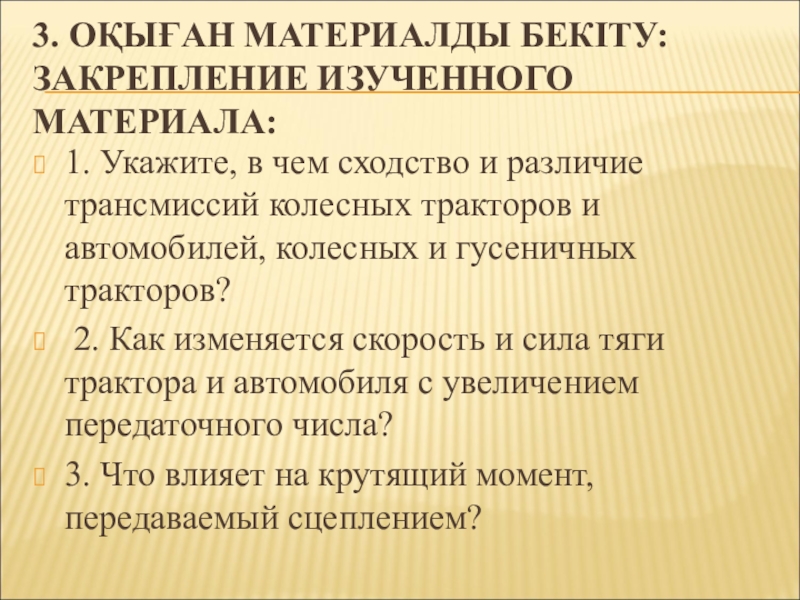

Слайд 163. ОҚЫҒАН МАТЕРИАЛДЫ БЕКІТУ: ЗАКРЕПЛЕНИЕ ИЗУЧЕННОГО МАТЕРИАЛА:
1. Укажите, в чем сходство и

различие трансмиссий колесных тракторов и автомобилей, колесных и гусеничных тракторов?
2. Как изменяется скорость и сила тяги трактора и автомобиля с увеличением передаточного числа?
3. Что влияет на крутящий момент, передаваемый сцеплением?

3. ОҚЫҒАН МАТЕРИАЛДЫ БЕКІТУ: ЗАКРЕПЛЕНИЕ ИЗУЧЕННОГО МАТЕРИАЛА: 1. Укажите, в чем сходство и различие трансмиссий колесных тракторов

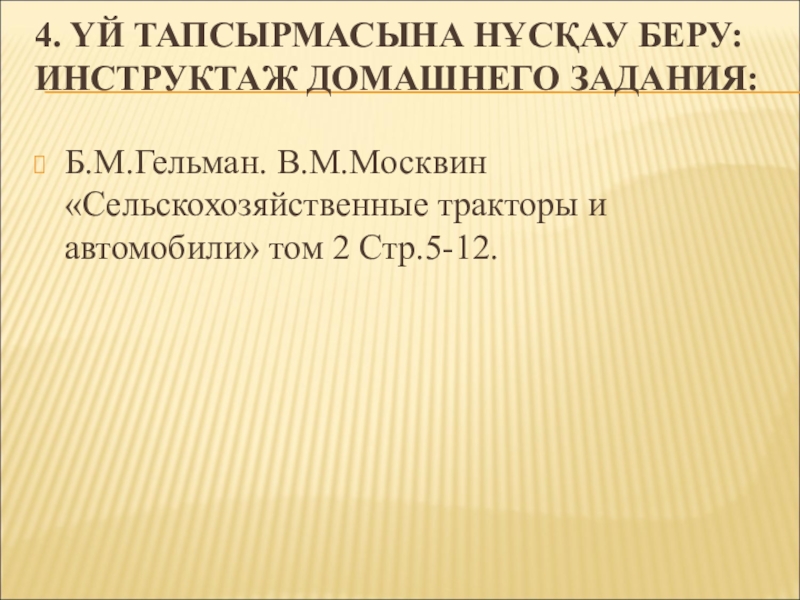

Слайд 174. ҮЙ ТАПСЫРМАСЫНА НҰСҚАУ БЕРУ: ИНСТРУКТАЖ ДОМАШНЕГО ЗАДАНИЯ:
Б.М.Гельман. В.М.Москвин «Сельскохозяйственные тракторы и

автомобили» том 2 Стр.5-12.

4. ҮЙ ТАПСЫРМАСЫНА НҰСҚАУ БЕРУ: ИНСТРУКТАЖ ДОМАШНЕГО ЗАДАНИЯ: Б.М.Гельман. В.М.Москвин «Сельскохозяйственные тракторы и автомобили» том 2 Стр.5-12.
