Презентация, доклад на тему Устройство и принцип работы радиостанций

Незванова И.В.

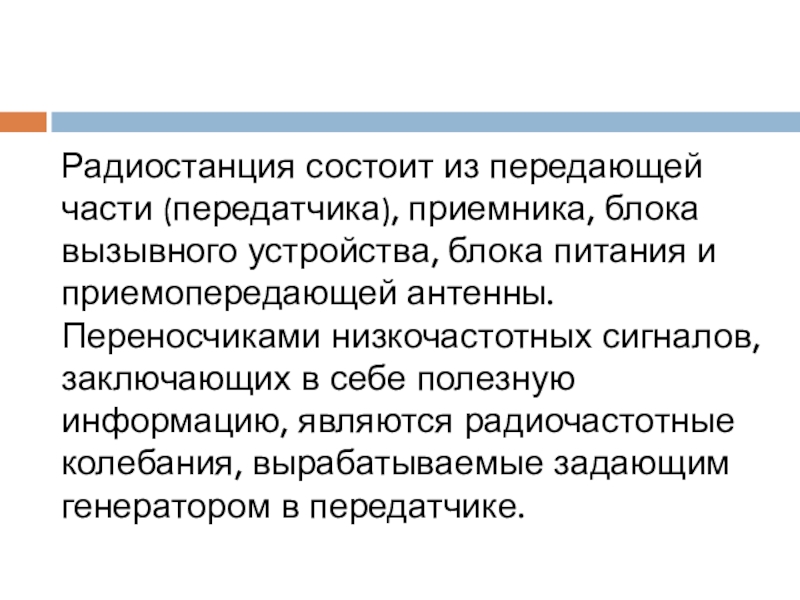

питания и приемопередающей антенны. Переносчиками низкочастотных сигналов, заключающих в себе полезную информацию, являются радиочастотные колебания, вырабатываемые задающим генератором в передатчике.

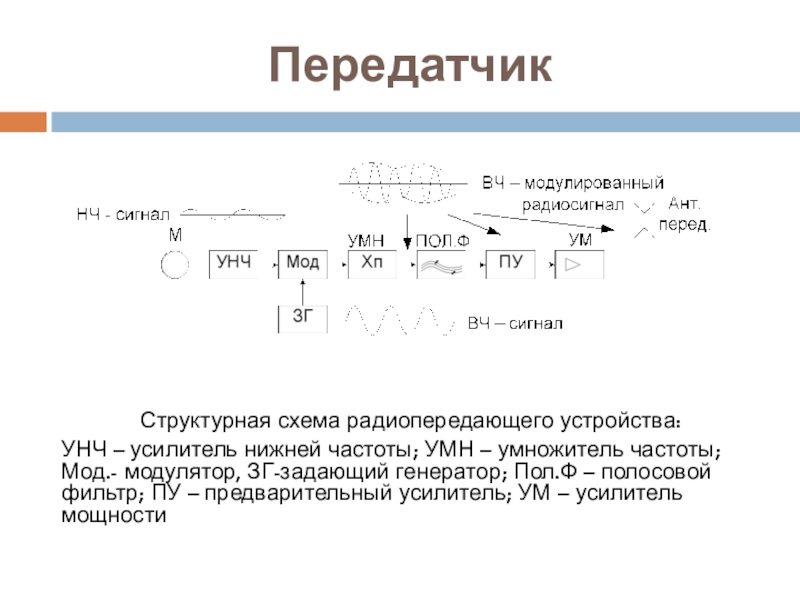

частоты; Мод.- модулятор, ЗГ-задающий генератор; Пол.Ф – полосовой фильтр; ПУ – предварительный усилитель; УМ – усилитель мощности

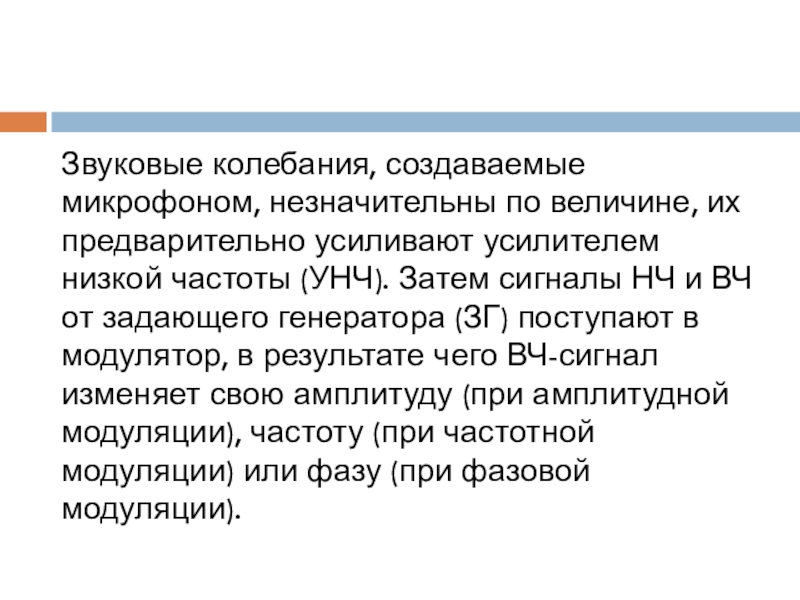

низкой частоты (УНЧ). Затем сигналы НЧ и ВЧ от задающего генератора (ЗГ) поступают в модулятор, в результате чего ВЧ-сигнал изменяет свою амплитуду (при амплитудной модуляции), частоту (при частотной модуляции) или фазу (при фазовой модуляции).

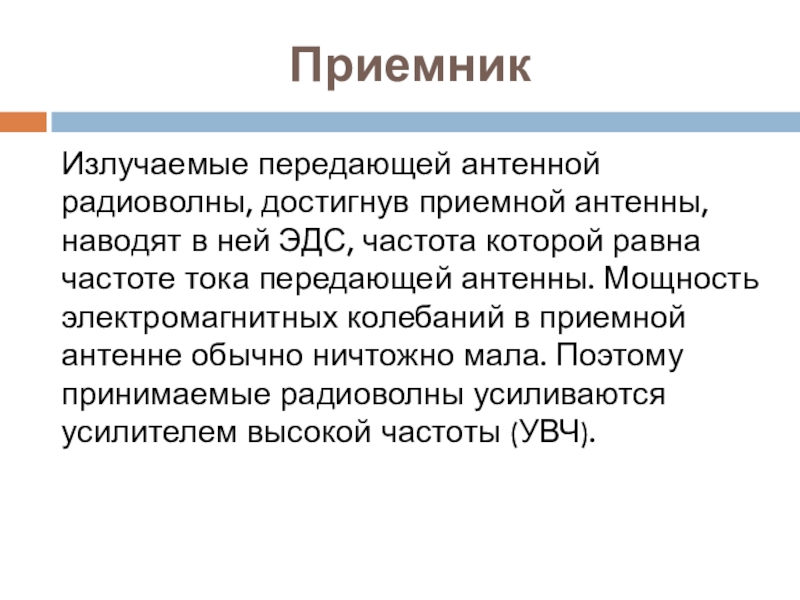

частота которой равна частоте тока передающей антенны. Мощность электромагнитных колебаний в приемной антенне обычно ничтожно мала. Поэтому принимаемые радиоволны усиливаются усилителем высокой частоты (УВЧ).

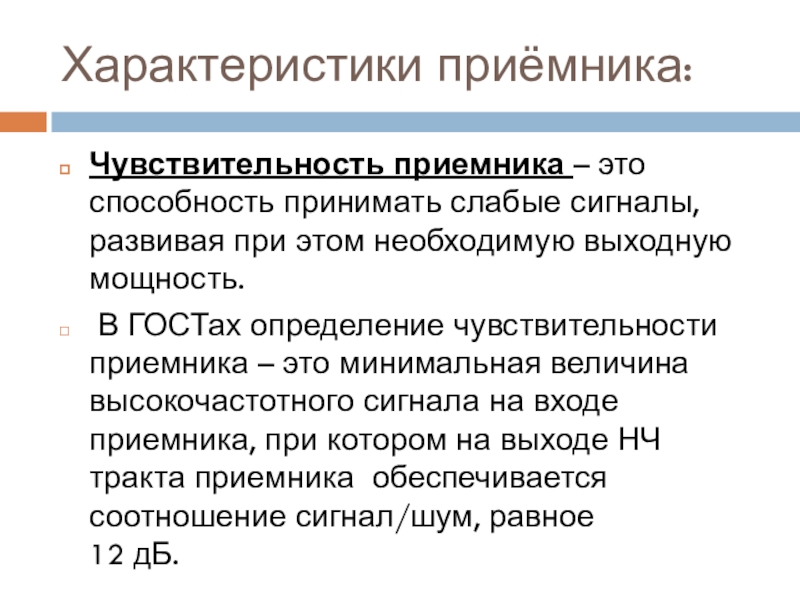

этом необходимую выходную мощность.
В ГОСТах определение чувствительности приемника – это минимальная величина высокочастотного сигнала на входе приемника, при котором на выходе НЧ тракта приемника обеспечивается соотношение сигнал/шум, равное 12 дБ.

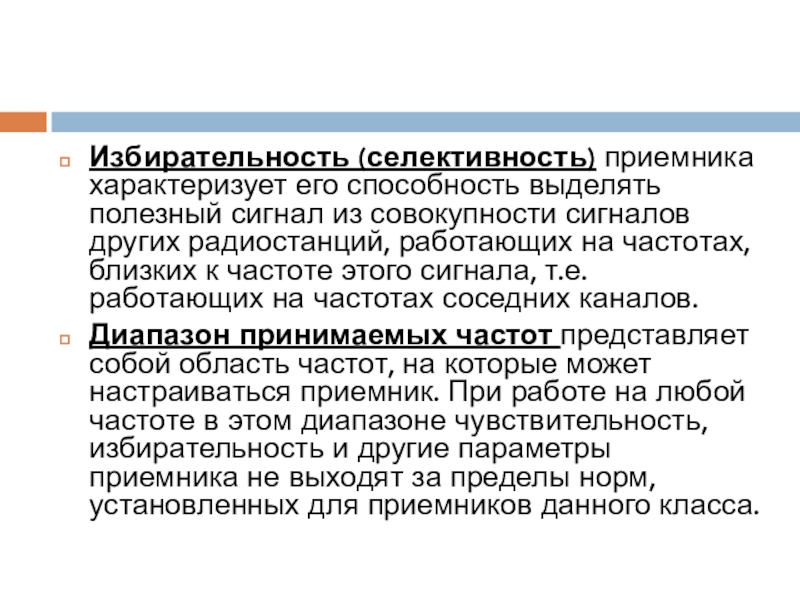

сигналов других радиостанций, работающих на частотах, близких к частоте этого сигнала, т.е. работающих на частотах соседних каналов.
Диапазон принимаемых частот представляет собой область частот, на которые может настраиваться приемник. При работе на любой частоте в этом диапазоне чувствительность, избирательность и другие параметры приемника не выходят за пределы норм, установленных для приемников данного класса.

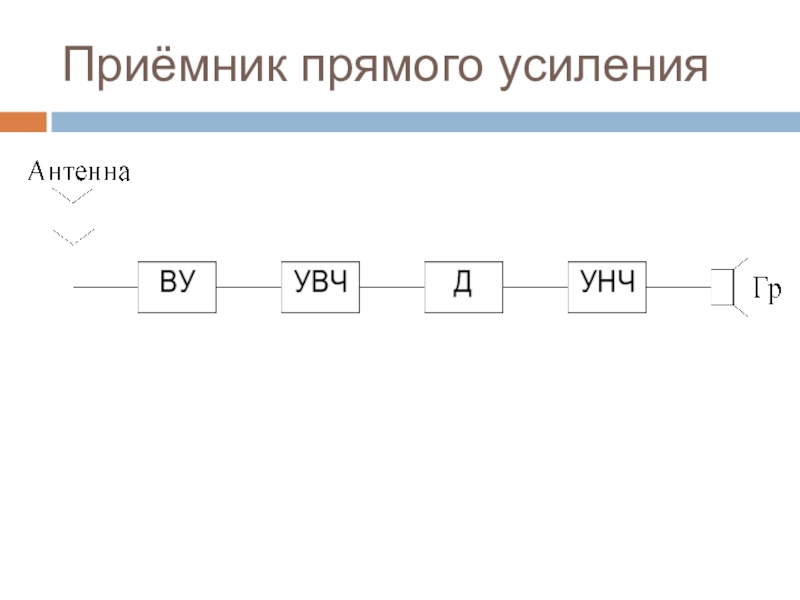

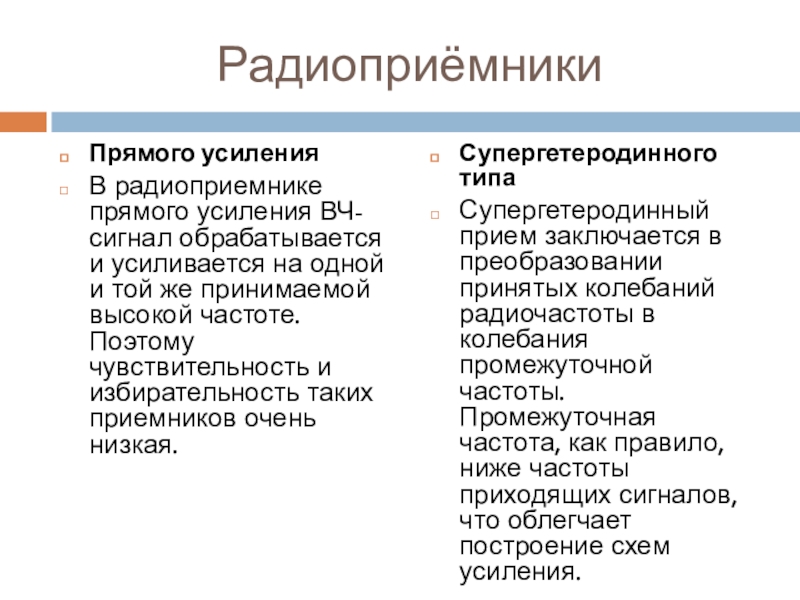

и той же принимаемой высокой частоте. Поэтому чувствительность и избирательность таких приемников очень низкая.

Супергетеродинного типа
Супергетеродинный прием заключается в преобразовании принятых колебаний радиочастоты в колебания промежуточной частоты. Промежуточная частота, как правило, ниже частоты приходящих сигналов, что облегчает построение схем усиления.

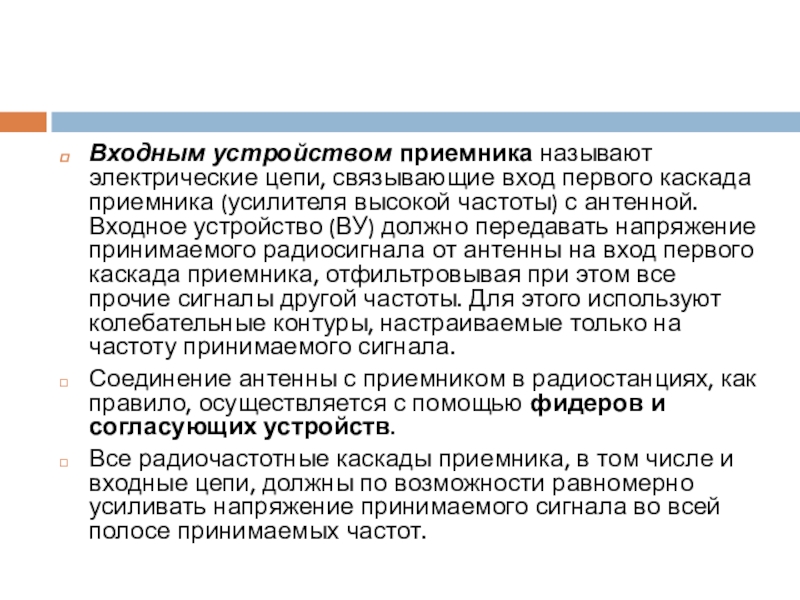

(усилителя высокой частоты) с антенной. Входное устройство (ВУ) должно передавать напряжение принимаемого радиосигнала от антенны на вход первого каскада приемника, отфильтровывая при этом все прочие сигналы другой частоты. Для этого используют колебательные контуры, настраиваемые только на частоту принимаемого сигнала.
Соединение антенны с приемником в радиостанциях, как правило, осуществляется с помощью фидеров и согласующих устройств.
Все радиочастотные каскады приемника, в том числе и входные цепи, должны по возможности равномерно усиливать напряжение принимаемого сигнала во всей полосе принимаемых частот.

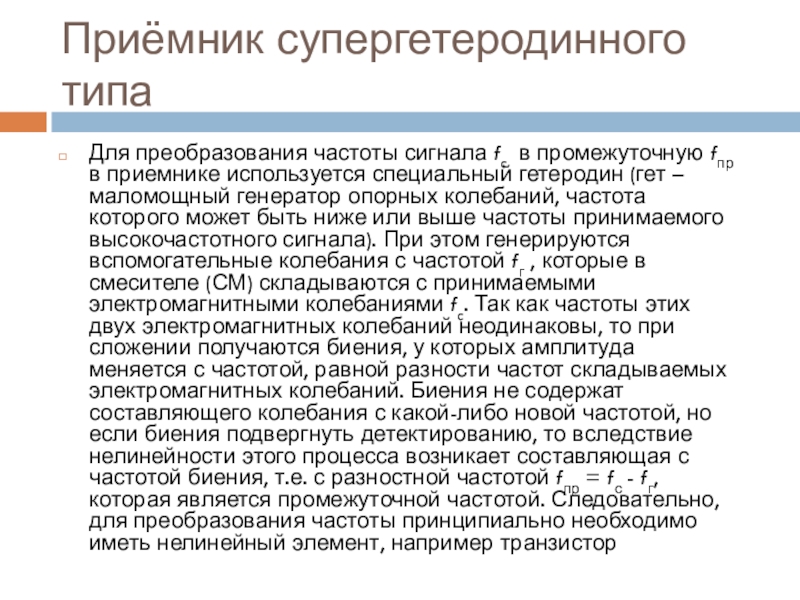

специальный гетеродин (гет – маломощный генератор опорных колебаний, частота которого может быть ниже или выше частоты принимаемого высокочастотного сигнала). При этом генерируются вспомогательные колебания с частотой fг , которые в смесителе (СМ) складываются с принимаемыми электромагнитными колебаниями fc. Так как частоты этих двух электромагнитных колебаний неодинаковы, то при сложении получаются биения, у которых амплитуда меняется с частотой, равной разности частот складываемых электромагнитных колебаний. Биения не содержат составляющего колебания с какой-либо новой частотой, но если биения подвергнуть детектированию, то вследствие нелинейности этого процесса возникает составляющая с частотой биения, т.е. с разностной частотой fпр = fс - fг, которая является промежуточной частотой. Следовательно, для преобразования частоты принципиально необходимо иметь нелинейный элемент, например транзистор

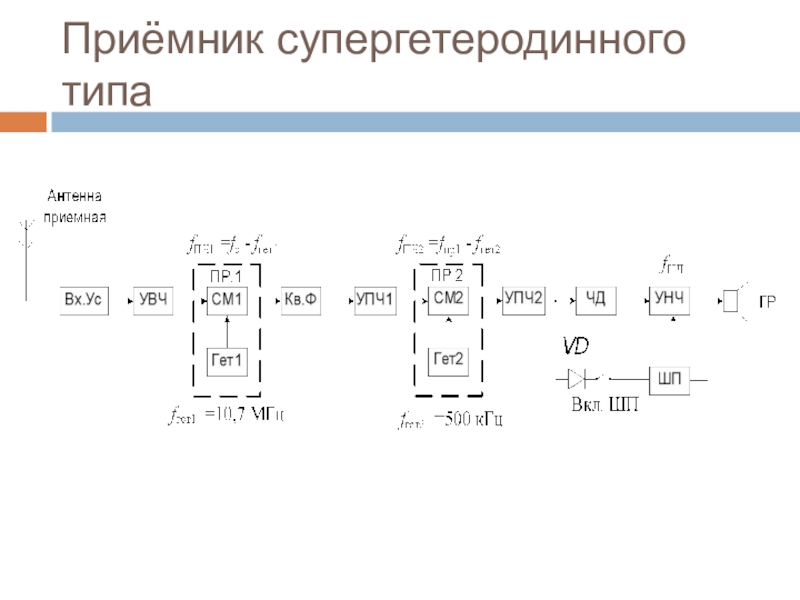

Приёмник супергетеродинного типа

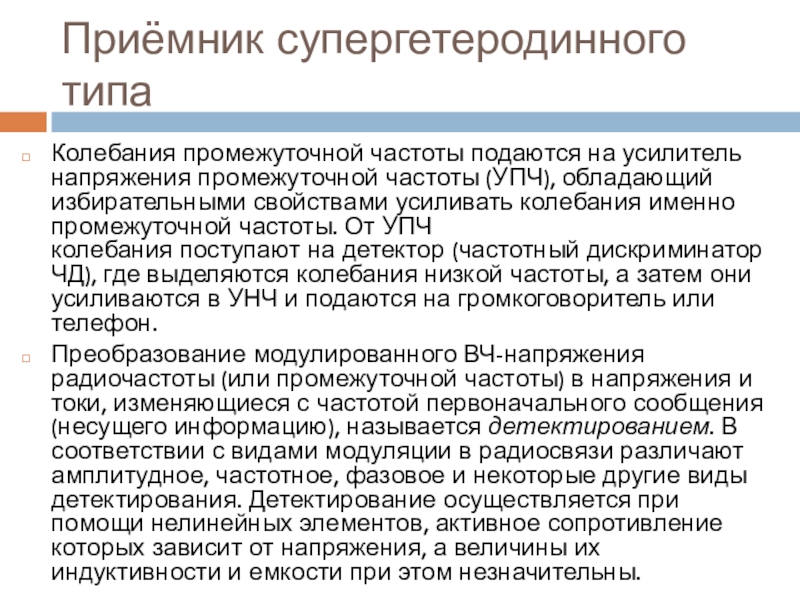

(УПЧ), обладающий избирательными свойствами усиливать колебания именно промежуточной частоты. От УПЧ колебания поступают на детектор (частотный дискриминатор ЧД), где выделяются колебания низкой частоты, а затем они усиливаются в УНЧ и подаются на громкоговоритель или телефон.
Преобразование модулированного ВЧ-напряжения радиочастоты (или промежуточной частоты) в напряжения и токи, изменяющиеся с частотой первоначального сообщения (несущего информацию), называется детектированием. В соответствии с видами модуляции в радиосвязи различают амплитудное, частотное, фазовое и некоторые другие виды детектирования. Детектирование осуществляется при помощи нелинейных элементов, активное сопротивление которых зависит от напряжения, а величины их индуктивности и емкости при этом незначительны.
