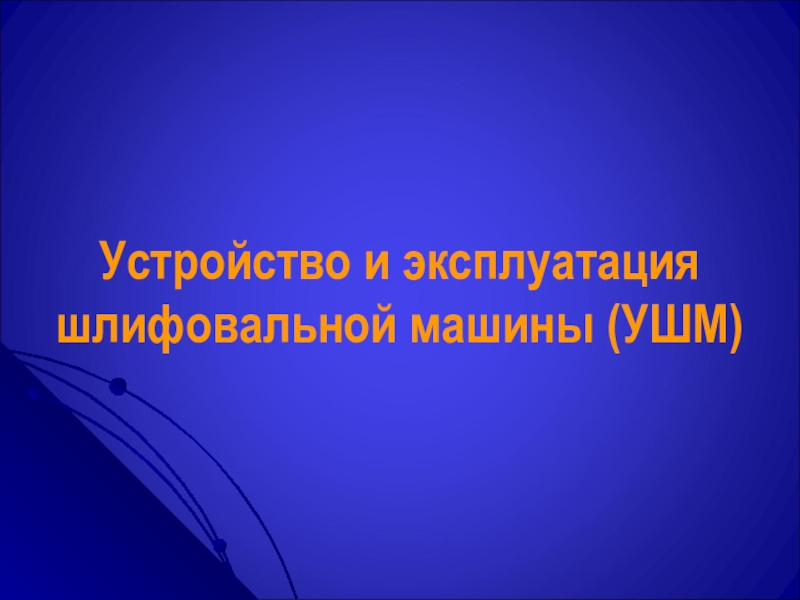

Презентация, доклад на тему Устройство и эксплуатация шлифовальной машины (УШМ)

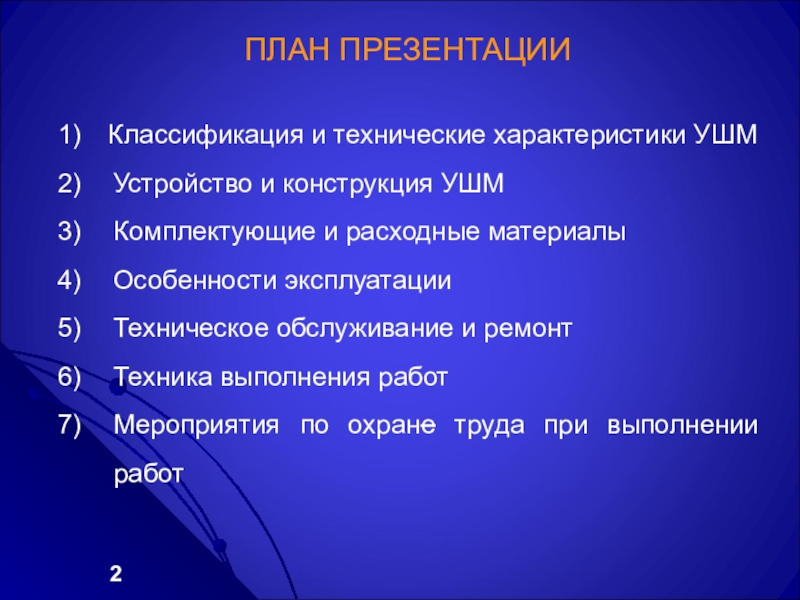

расходные материалы
Особенности эксплуатации
Техническое обслуживание и ремонт
Техника выполнения работ
Мероприятия по охране труда при выполнении работ

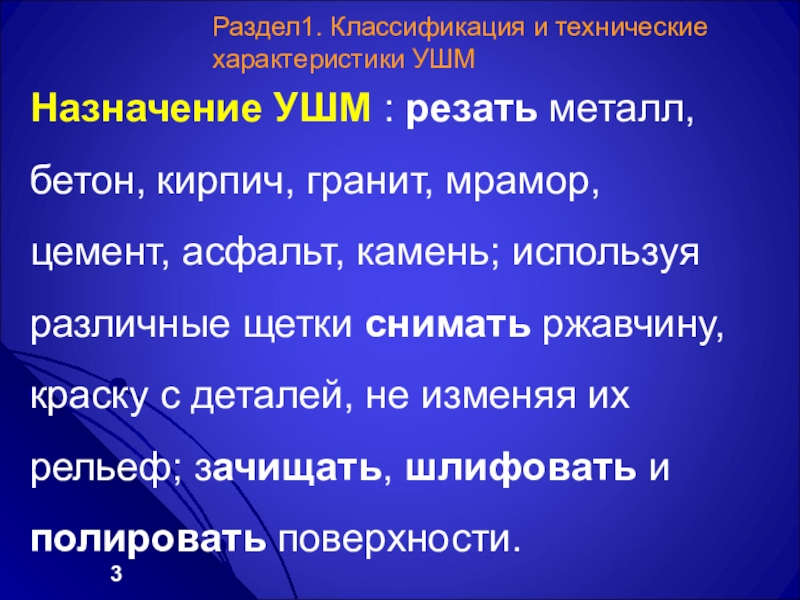

кирпич, гранит, мрамор, цемент, асфальт, камень; используя различные щетки снимать ржавчину, краску с деталей, не изменяя их рельеф; зачищать, шлифовать и полировать поверхности.

и зачистки поверхностей

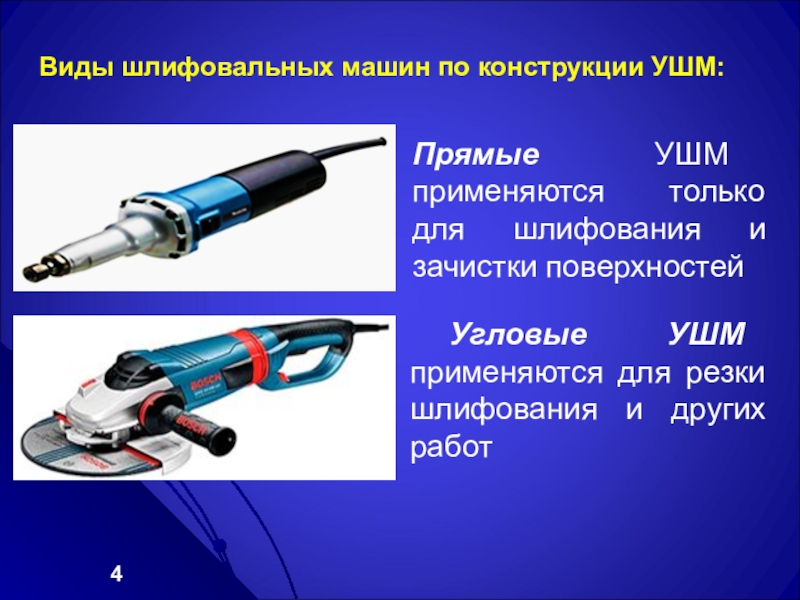

Угловые УШМ применяются для резки шлифования и других работ

оборотов в мин. -1)

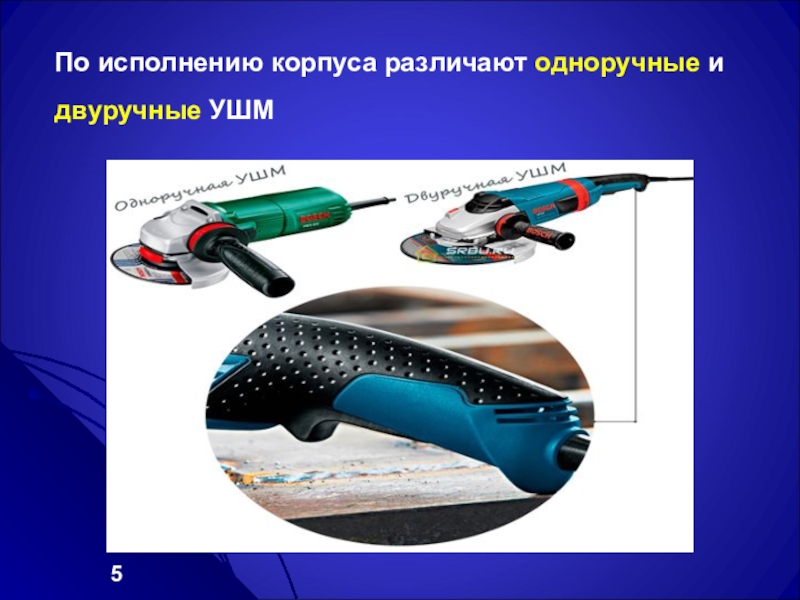

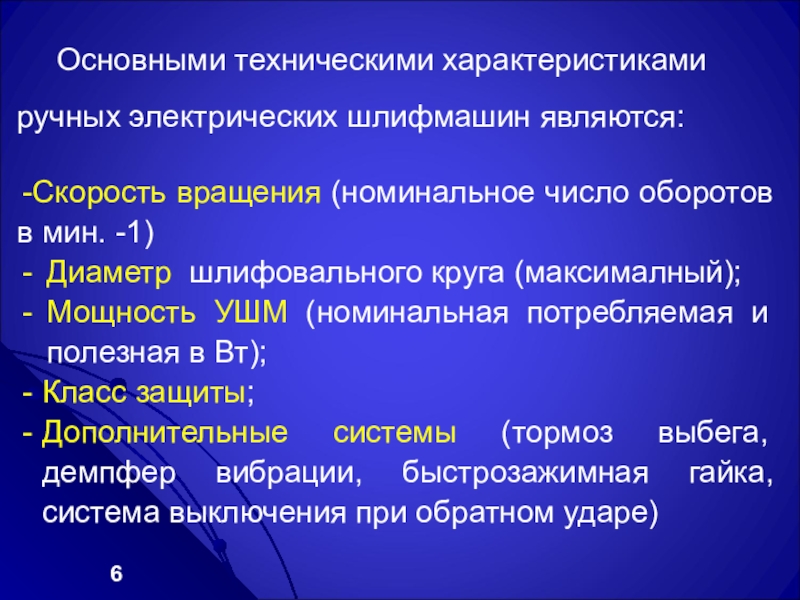

Диаметр шлифовального круга (максималный);
Мощность УШМ (номинальная потребляемая и полезная в Вт);
Класс защиты;
Дополнительные системы (тормоз выбега, демпфер вибрации, быстрозажимная гайка, система выключения при обратном ударе)

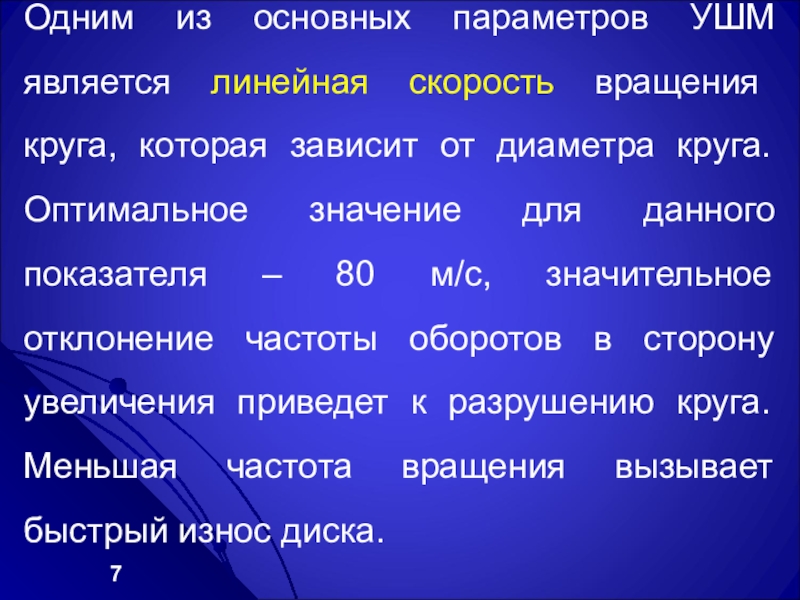

зависит от диаметра круга. Оптимальное значение для данного показателя – 80 м/с, значительное отклонение частоты оборотов в сторону увеличения приведет к разрушению круга. Меньшая частота вращения вызывает быстрый износ диска.

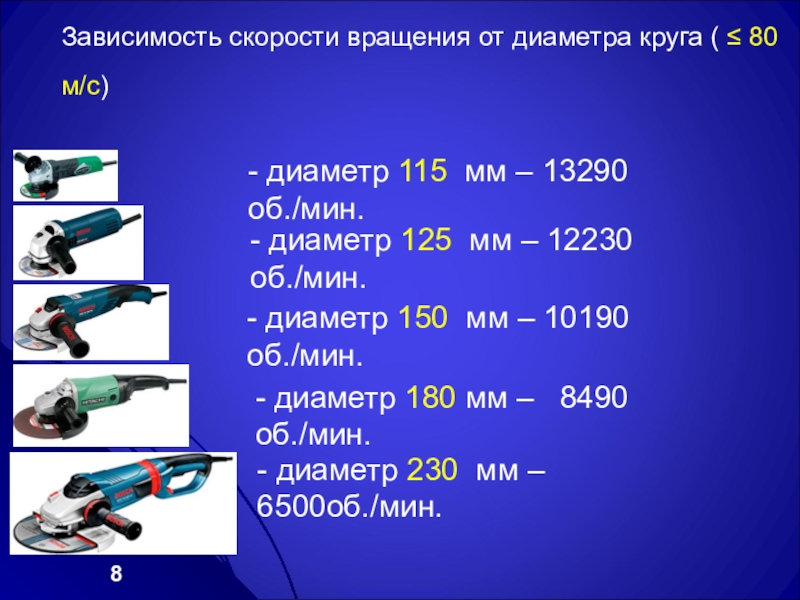

диаметр 115 мм – 13290 об./мин.

- диаметр 125 мм – 12230 об./мин.

- диаметр 150 мм – 10190 об./мин.

- диаметр 180 мм – 8490 об./мин.

- диаметр 230 мм – 6500об./мин.

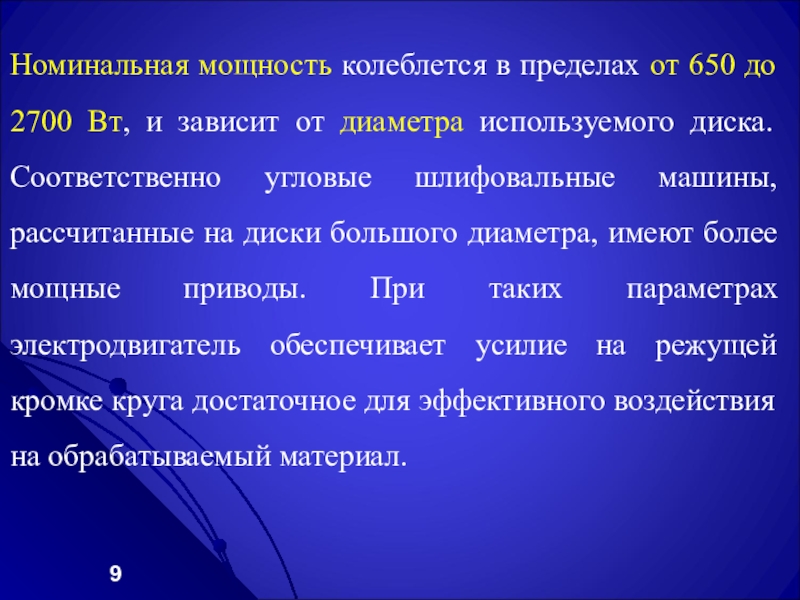

зависит от диаметра используемого диска. Соответственно угловые шлифовальные машины, рассчитанные на диски большого диаметра, имеют более мощные приводы. При таких параметрах электродвигатель обеспечивает усилие на режущей кромке круга достаточное для эффективного воздействия на обрабатываемый материал.

преодоления возникающей силы трения и поддержания необходимой скорости резания.

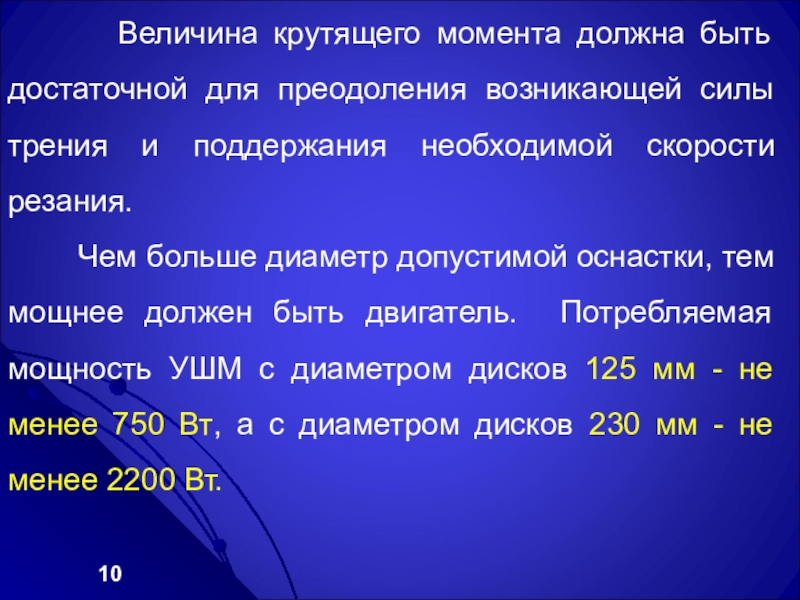

Чем больше диаметр допустимой оснастки, тем мощнее должен быть двигатель. Потребляемая мощность УШМ с диаметром дисков 125 мм - не менее 750 Вт, а с диаметром дисков 230 мм - не менее 2200 Вт.

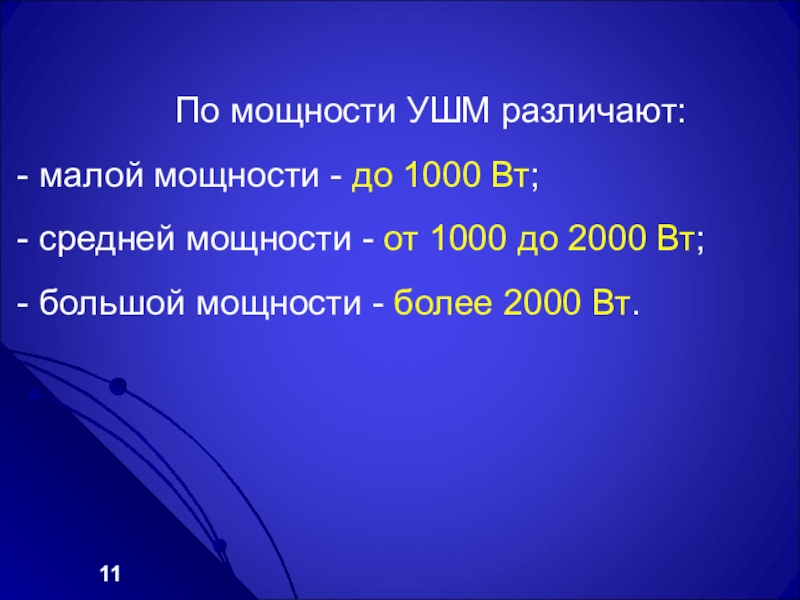

различают:
- малой мощности - до 1000 Вт;
- средней мощности - от 1000 до 2000 Вт;
- большой мощности - более 2000 Вт.

характеристики

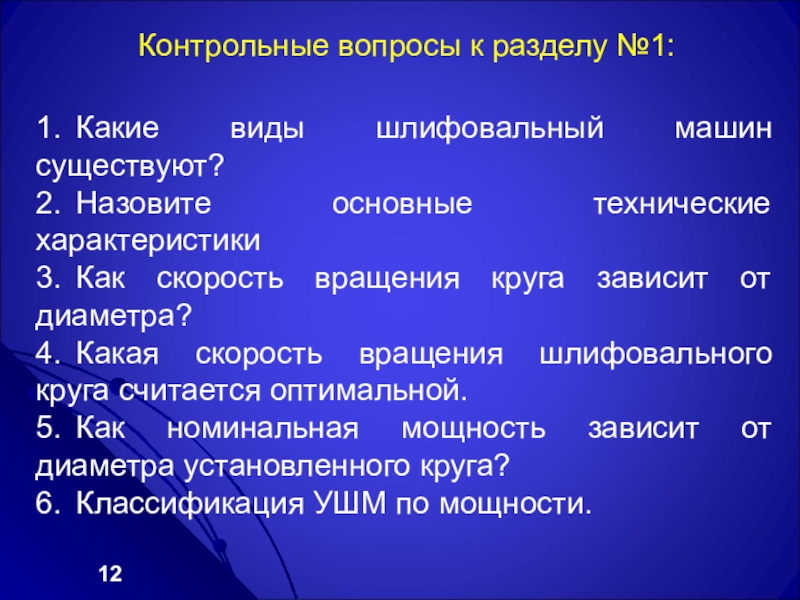

3. Как скорость вращения круга зависит от диаметра?
4. Какая скорость вращения шлифовального круга считается оптимальной.
5. Как номинальная мощность зависит от диаметра установленного круга?
6. Классификация УШМ по мощности.

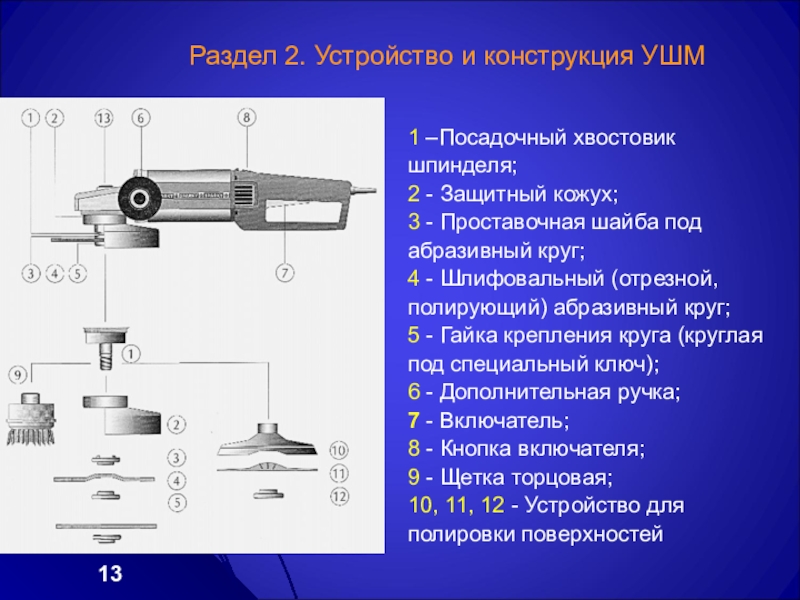

Защитный кожух;
3 - Проставочная шайба под абразивный круг;
4 - Шлифовальный (отрезной, полирующий) абразивный круг;
5 - Гайка крепления круга (круглая под специальный ключ);
6 - Дополнительная ручка;
7 - Включатель;
8 - Кнопка включателя;
9 - Щетка торцовая;
10, 11, 12 - Устройство для полировки поверхностей

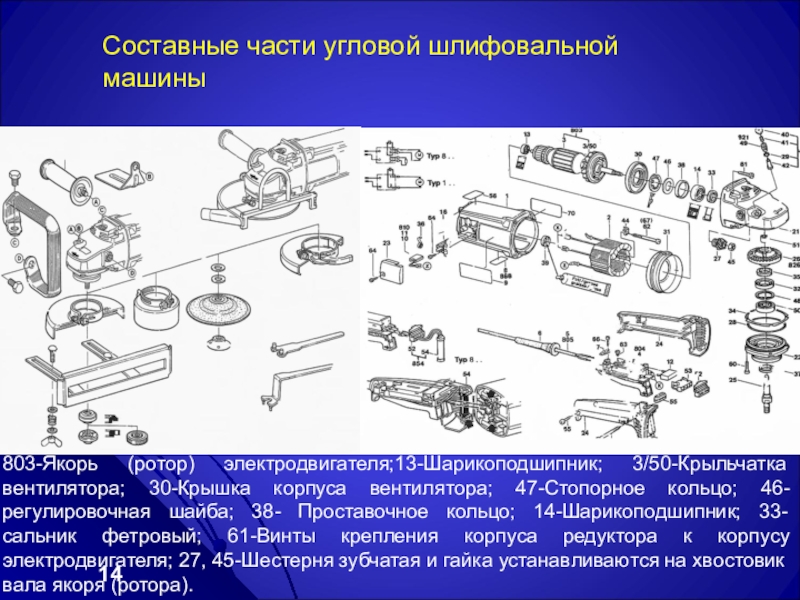

вентилятора; 47-Стопорное кольцо; 46-регулировочная шайба; 38- Проставочное кольцо; 14-Шарикоподшипник; 33-сальник фетровый; 61-Винты крепления корпуса редуктора к корпусу электродвигателя; 27, 45-Шестерня зубчатая и гайка устанавливаются на хвостовик вала якоря (ротора).

(шпиндель);

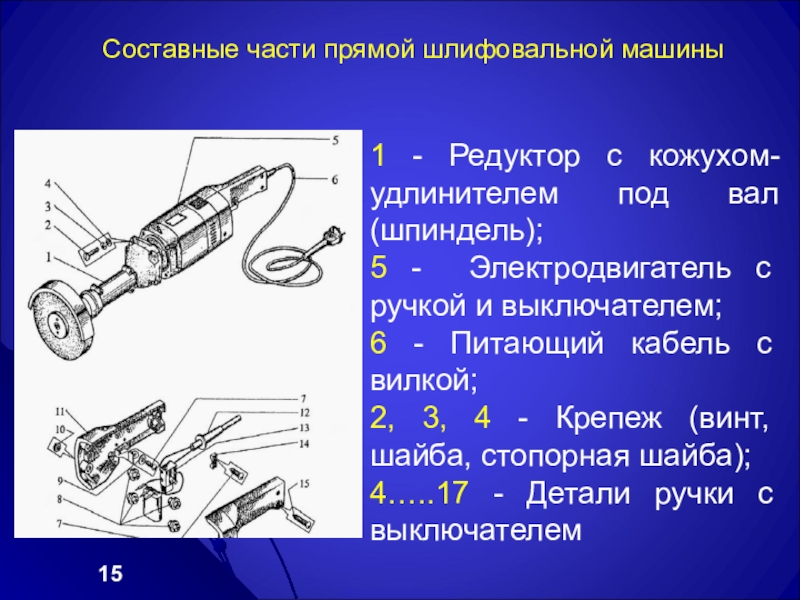

5 - Электродвигатель с ручкой и выключателем;
6 - Питающий кабель с вилкой;
2, 3, 4 - Крепеж (винт, шайба, стопорная шайба);
4…..17 - Детали ручки с выключателем

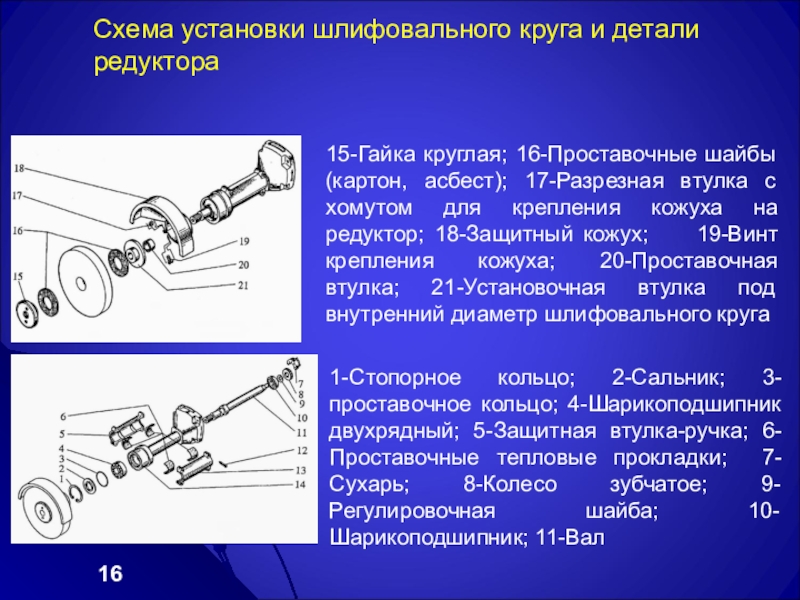

асбест); 17-Разрезная втулка с хомутом для крепления кожуха на редуктор; 18-Защитный кожух; 19-Винт крепления кожуха; 20-Проставочная втулка; 21-Установочная втулка под внутренний диаметр шлифовального круга

1-Стопорное кольцо; 2-Сальник; 3-проставочное кольцо; 4-Шарикоподшипник двухрядный; 5-Защитная втулка-ручка; 6-Проставочные тепловые прокладки; 7-Сухарь; 8-Колесо зубчатое; 9-Регулировочная шайба; 10-Шарикоподшипник; 11-Вал

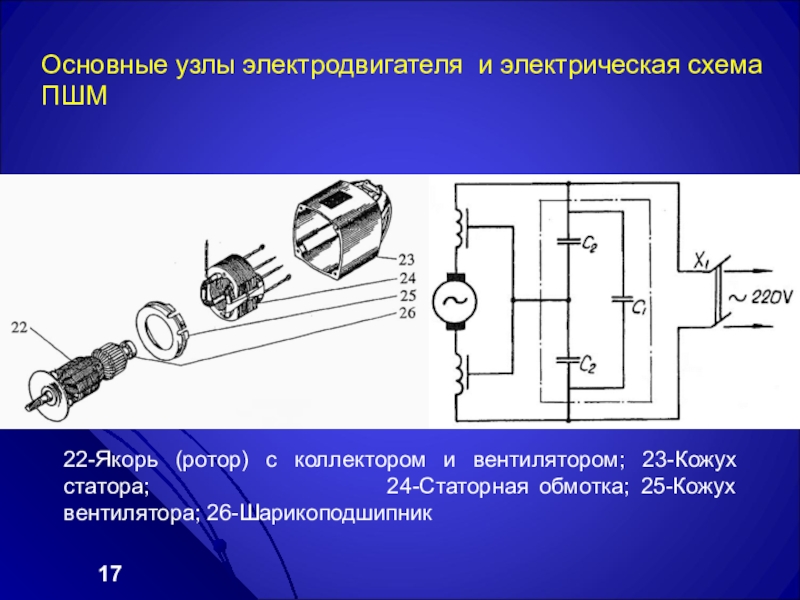

вентилятором; 23-Кожух статора; 24-Статорная обмотка; 25-Кожух вентилятора; 26-Шарикоподшипник

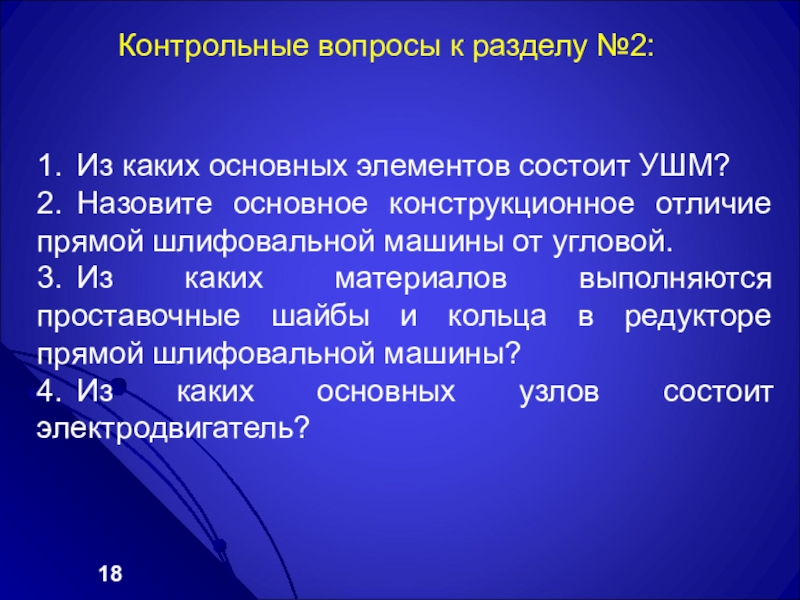

конструкционное отличие прямой шлифовальной машины от угловой.
3. Из каких материалов выполняются проставочные шайбы и кольца в редукторе прямой шлифовальной машины?
4. Из каких основных узлов состоит электродвигатель?

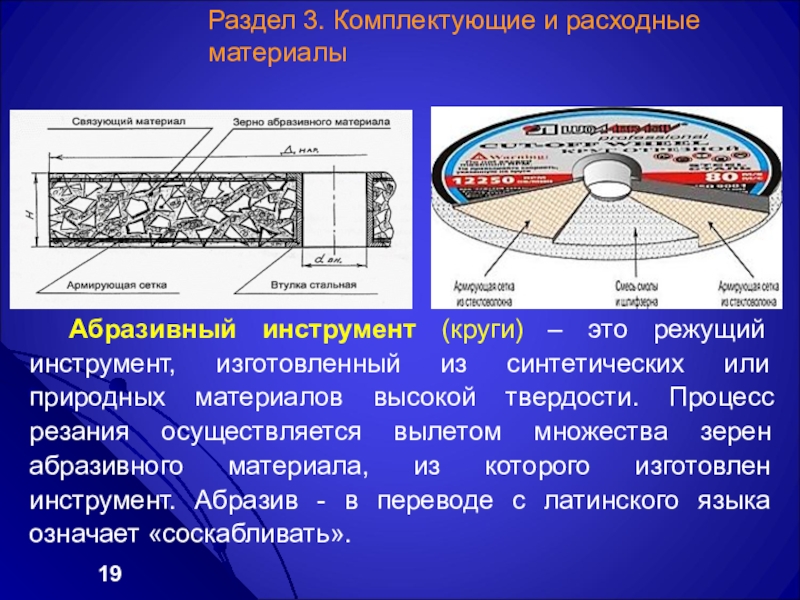

инструмент, изготовленный из синтетических или природных материалов высокой твердости. Процесс резания осуществляется вылетом множества зерен абразивного материала, из которого изготовлен инструмент. Абразив - в переводе с латинского языка означает «соскабливать».

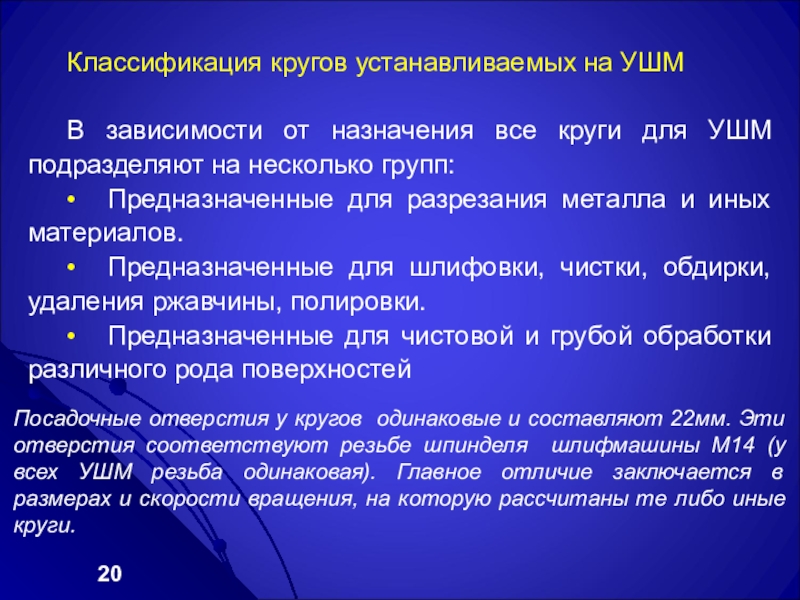

УШМ подразделяют на несколько групп:
• Предназначенные для разрезания металла и иных материалов.
• Предназначенные для шлифовки, чистки, обдирки, удаления ржавчины, полировки.
• Предназначенные для чистовой и грубой обработки различного рода поверхностей

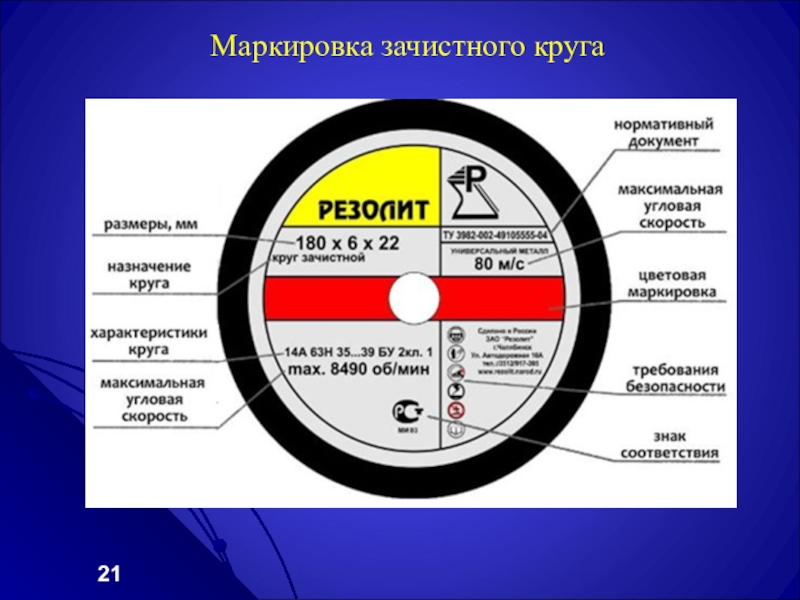

Посадочные отверстия у кругов одинаковые и составляют 22мм. Эти отверстия соответствуют резьбе шпинделя шлифмашины М14 (у всех УШМ резьба одинаковая). Главное отличие заключается в размерах и скорости вращения, на которую рассчитаны те либо иные круги.

«турбо»

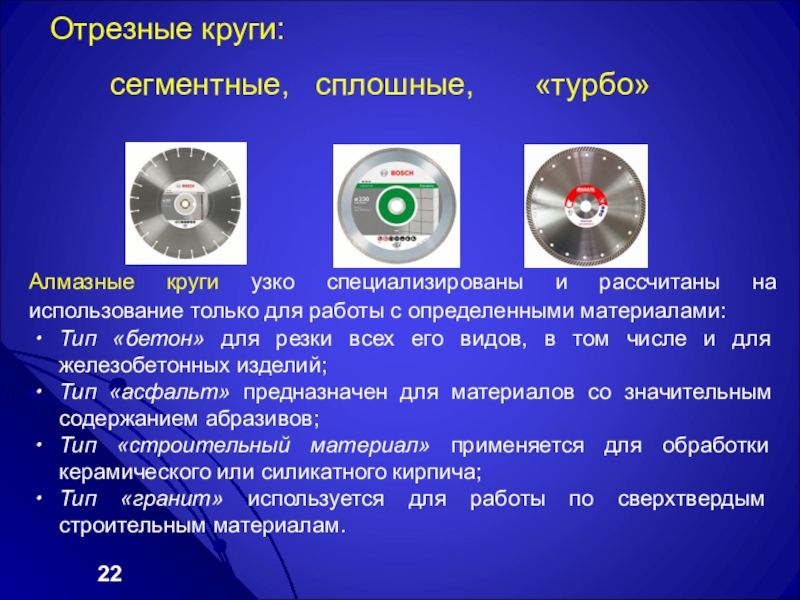

Алмазные круги узко специализированы и рассчитаны на использование только для работы с определенными материалами:
Тип «бетон» для резки всех его видов, в том числе и для железобетонных изделий;
Тип «асфальт» предназначен для материалов со значительным содержанием абразивов;
Тип «строительный материал» применяется для обработки керамического или силикатного кирпича;
Тип «гранит» используется для работы по сверхтвердым строительным материалам.

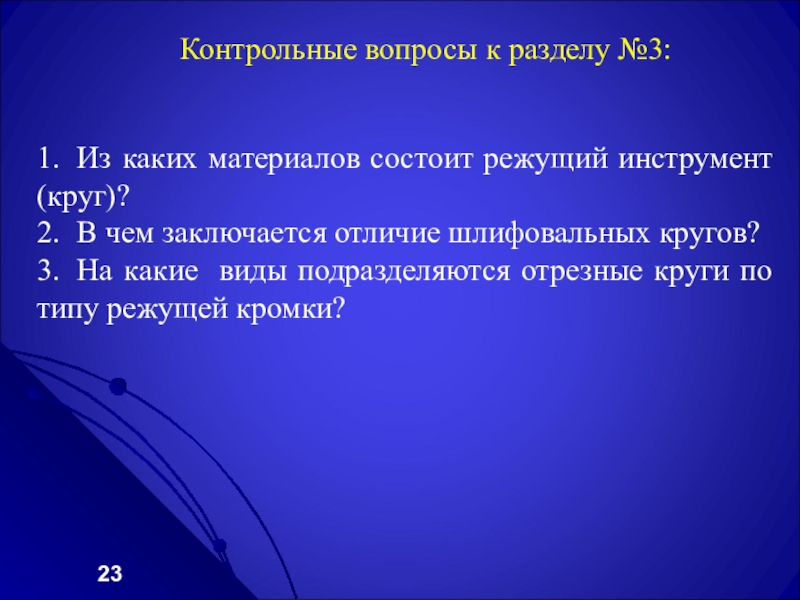

чем заключается отличие шлифовальных кругов?
3. На какие виды подразделяются отрезные круги по типу режущей кромки?

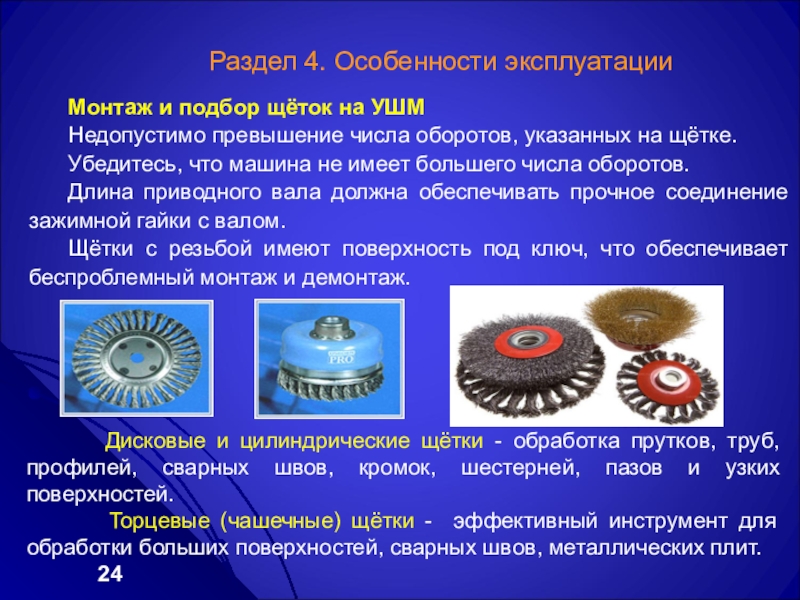

числа оборотов, указанных на щётке.
Убедитесь, что машина не имеет большего числа оборотов.
Длина приводного вала должна обеспечивать прочное соединение зажимной гайки с валом.
Щётки с резьбой имеют поверхность под ключ, что обеспечивает беспроблемный монтаж и демонтаж.

Дисковые и цилиндрические щётки - обработка прутков, труб, профилей, сварных швов, кромок, шестерней, пазов и узких поверхностей.
Торцевые (чашечные) щётки - эффективный инструмент для обработки больших поверхностей, сварных швов, металлических плит.

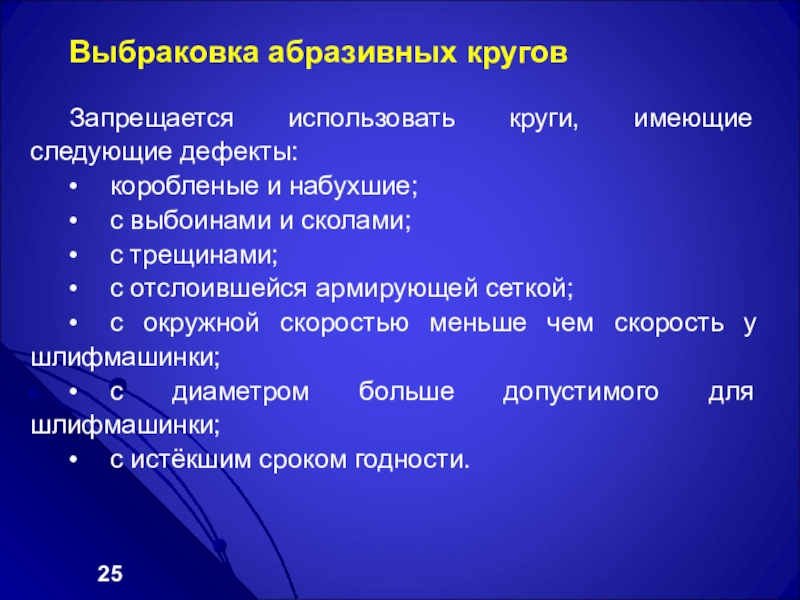

и сколами;
• с трещинами;
• с отслоившейся армирующей сеткой;
• с окружной скоростью меньше чем скорость у шлифмашинки;
• с диаметром больше допустимого для шлифмашинки;
• с истёкшим сроком годности.

кругов?

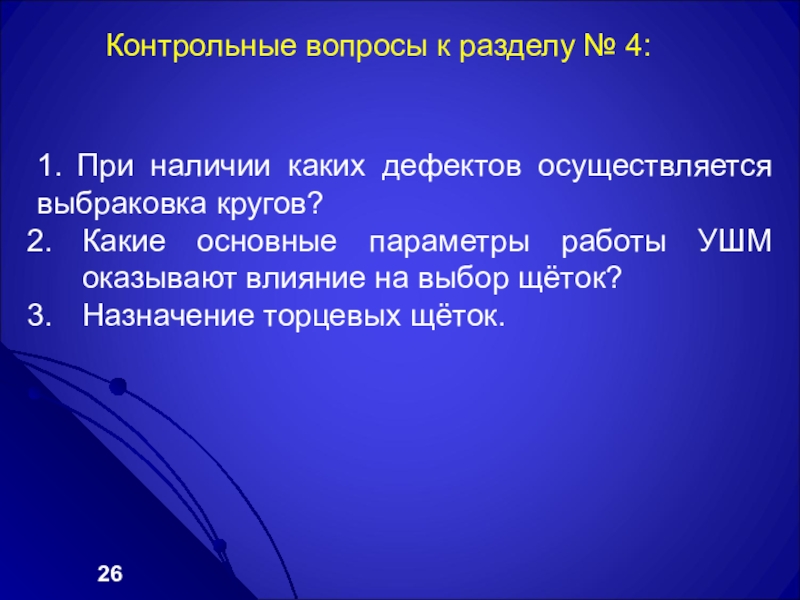

Какие основные параметры работы УШМ оказывают влияние на выбор щёток?
Назначение торцевых щёток.

каждый раз после использования и периодически 1 раз в 6 месяцев.
Технический осмотр перед началом работы, проверка исправность шлифмашины:
•целостность вилки, подключающего кабеля и защитной трубки;
• целостность корпуса электродвигателя и редуктора;
•соответствие напряжения в электросети паспортным данным;
• выключатель находиться в выключенном состоянии;
• затяжку болтов, винтов и гаек крепления узлов и деталей;
• наличие и надежность крепления защитного кожуха и других защитных устройств.

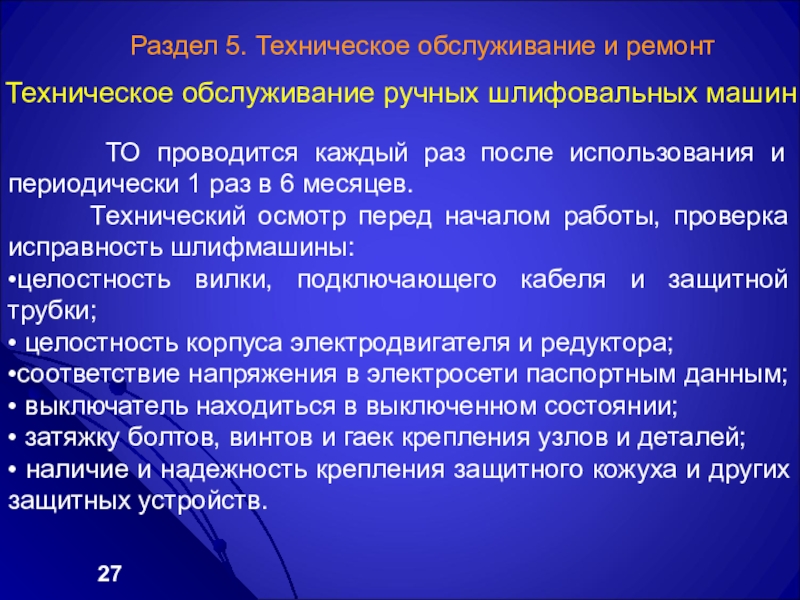

Техническое обслуживание ручных шлифовальных машин

от загрязнений;
• очистить защитный кожух внутри от налета абразива, металла и грязи;
• проверить состояние питающего кабеля и вилки,
• при необходимости продуть полость электродвигателя сжатым воздухом через вентиляционные отверстия со стороны рукоятки.

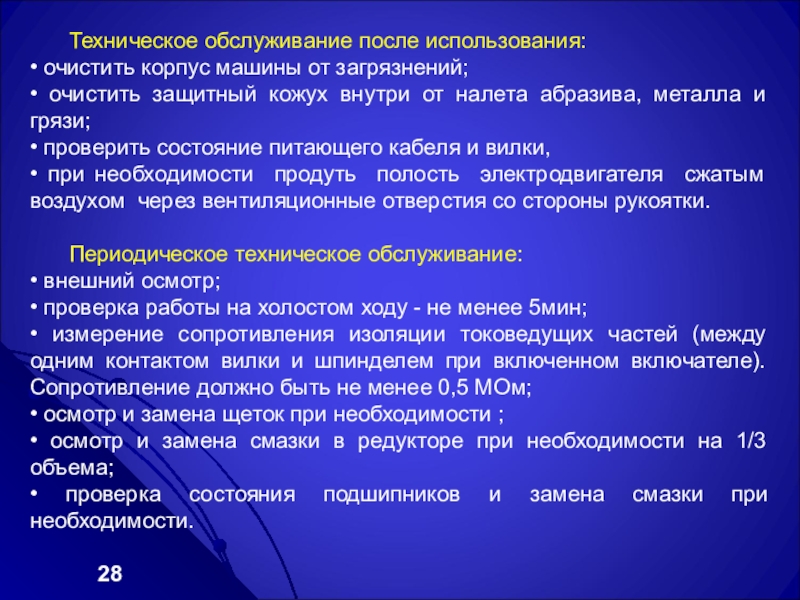

Периодическое техническое обслуживание:
• внешний осмотр;
• проверка работы на холостом ходу - не менее 5мин;
• измерение сопротивления изоляции токоведущих частей (между одним контактом вилки и шпинделем при включенном включателе). Сопротивление должно быть не менее 0,5 МОм;
• осмотр и замена щеток при необходимости ;
• осмотр и замена смазки в редукторе при необходимости на 1/3 объема;
• проверка состояния подшипников и замена смазки при необходимости.

производится, как правило, в специализированных мастерских.

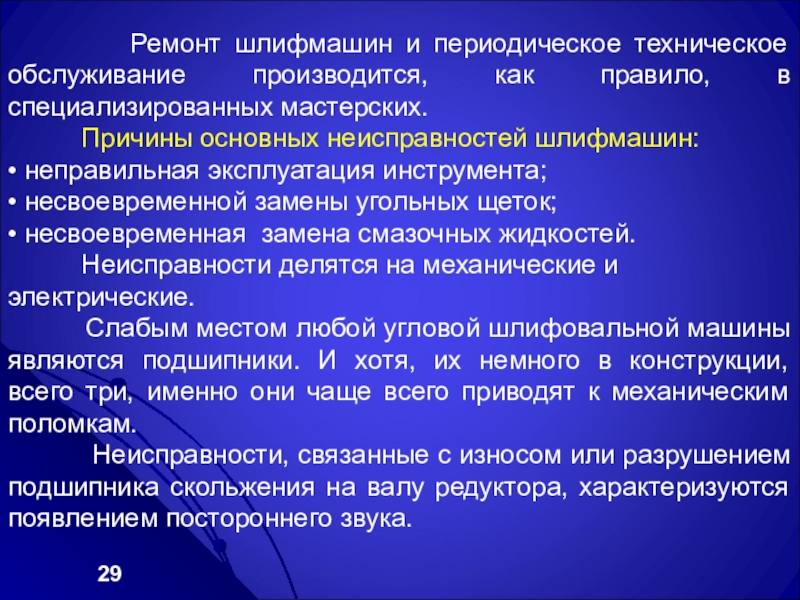

Причины основных неисправностей шлифмашин:
• неправильная эксплуатация инструмента;
• несвоевременной замены угольных щеток;
• несвоевременная замена смазочных жидкостей.
Неисправности делятся на механические и электрические.
Слабым местом любой угловой шлифовальной машины являются подшипники. И хотя, их немного в конструкции, всего три, именно они чаще всего приводят к механическим поломкам.

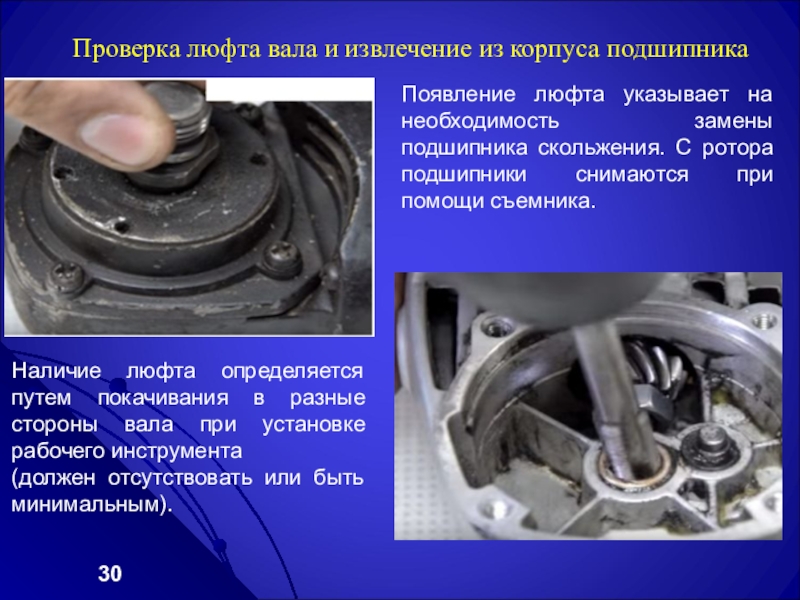

Неисправности, связанные с износом или разрушением подшипника скольжения на валу редуктора, характеризуются появлением постороннего звука.

на необходимость замены подшипника скольжения. С ротора подшипники снимаются при помощи съемника.

Наличие люфта определяется путем покачивания в разные стороны вала при установке рабочего инструмента
(должен отсутствовать или быть минимальным).

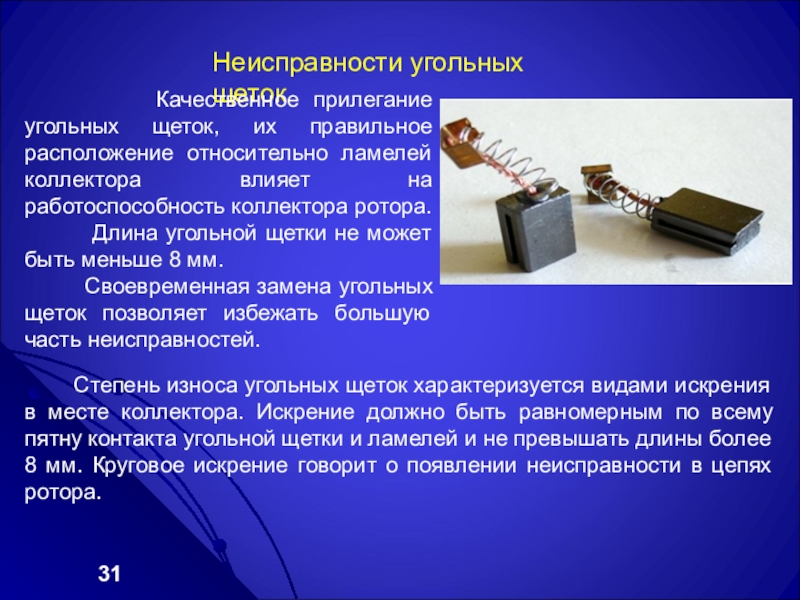

видами искрения в месте коллектора. Искрение должно быть равномерным по всему пятну контакта угольной щетки и ламелей и не превышать длины более 8 мм. Круговое искрение говорит о появлении неисправности в цепях ротора.

Качественное прилегание угольных щеток, их правильное расположение относительно ламелей коллектора влияет на работоспособность коллектора ротора.
Длина угольной щетки не может быть меньше 8 мм.
Своевременная замена угольных щеток позволяет избежать большую часть неисправностей.

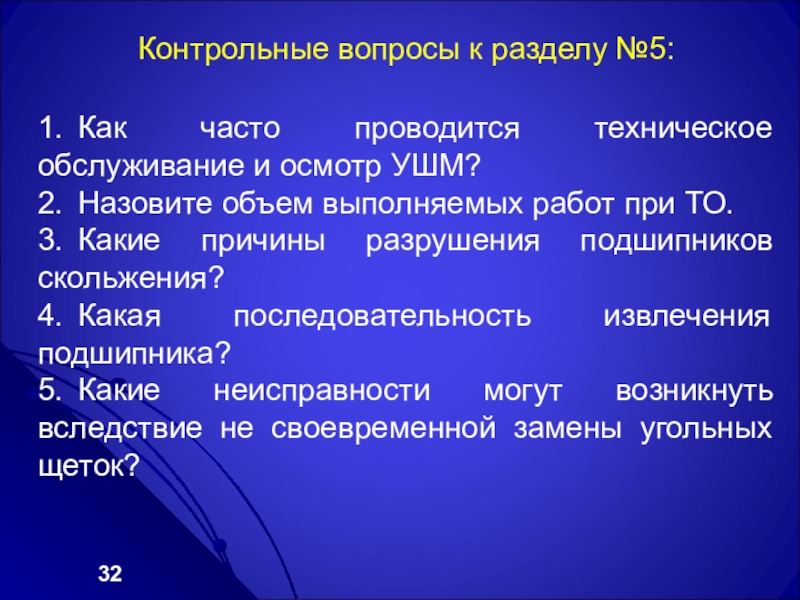

УШМ?
2. Назовите объем выполняемых работ при ТО.
3. Какие причины разрушения подшипников скольжения?
4. Какая последовательность извлечения подшипника?
5. Какие неисправности могут возникнуть вследствие не своевременной замены угольных щеток?

высокой частотой пока давление на УШМ не высокое

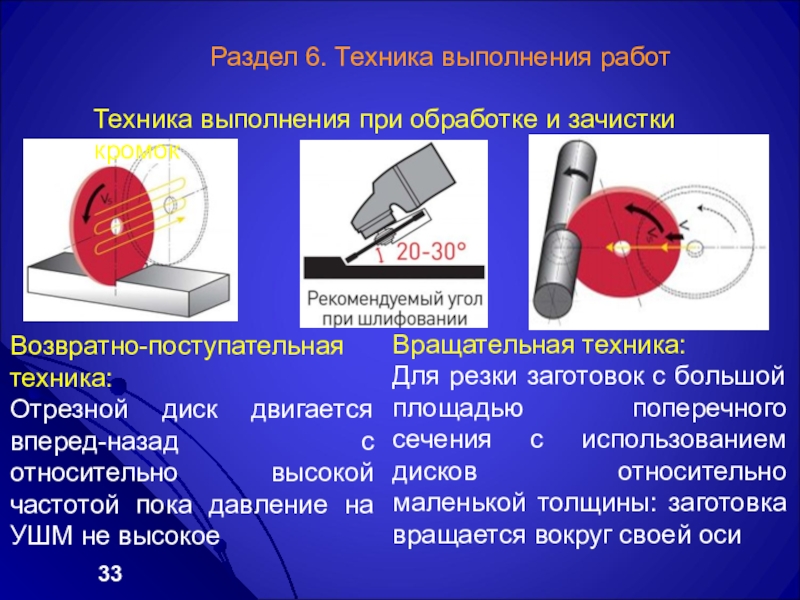

Техника выполнения при обработке и зачистки кромок

Вращательная техника:
Для резки заготовок с большой площадью поперечного сечения с использованием дисков относительно маленькой толщины: заготовка вращается вокруг своей оси

УШМ существуют?

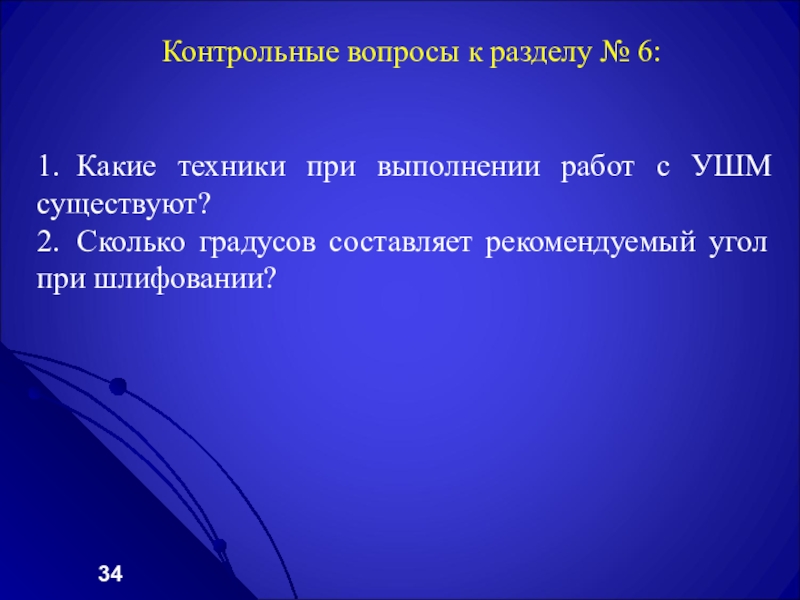

2. Сколько градусов составляет рекомендуемый угол при шлифовании?

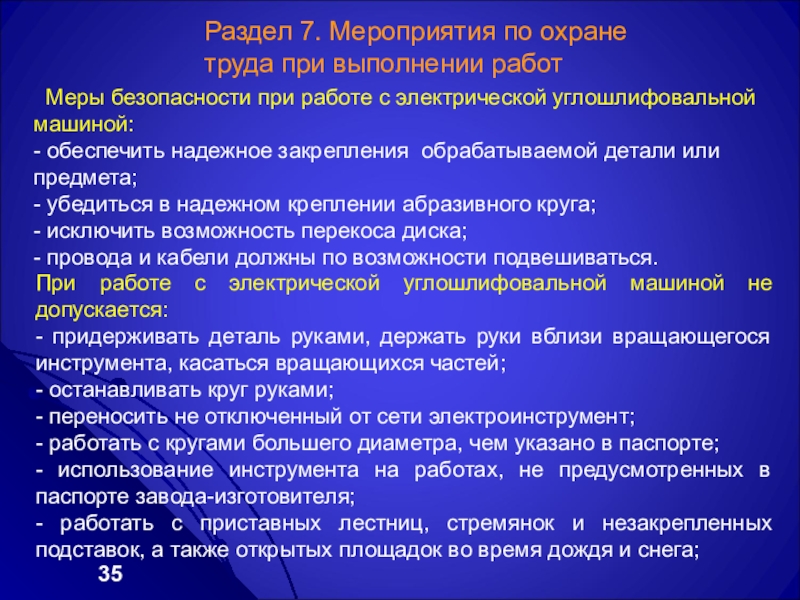

безопасности при работе с электрической углошлифовальной машиной:
- обеспечить надежное закрепления обрабатываемой детали или предмета;
- убедиться в надежном креплении абразивного круга;
- исключить возможность перекоса диска;
- провода и кабели должны по возможности подвешиваться.

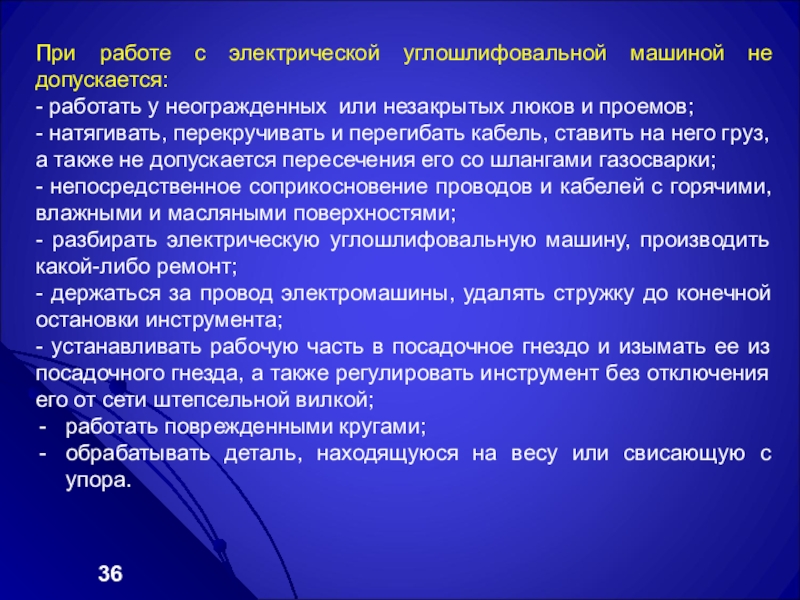

При работе с электрической углошлифовальной машиной не допускается:
- придерживать деталь руками, держать руки вблизи вращающегося инструмента, касаться вращающихся частей;
- останавливать круг руками;
- переносить не отключенный от сети электроинструмент;
- работать с кругами большего диаметра, чем указано в паспорте;
- использование инструмента на работах, не предусмотренных в паспорте завода-изготовителя;
- работать с приставных лестниц, стремянок и незакрепленных подставок, а также открытых площадок во время дождя и снега;

неогражденных или незакрытых люков и проемов;
- натягивать, перекручивать и перегибать кабель, ставить на него груз, а также не допускается пересечения его со шлангами газосварки;
- непосредственное соприкосновение проводов и кабелей с горячими, влажными и масляными поверхностями;
- разбирать электрическую углошлифовальную машину, производить какой-либо ремонт;
- держаться за провод электромашины, удалять стружку до конечной остановки инструмента;
- устанавливать рабочую часть в посадочное гнездо и изымать ее из посадочного гнезда, а также регулировать инструмент без отключения его от сети штепсельной вилкой;
работать поврежденными кругами;
обрабатывать деталь, находящуюся на весу или свисающую с упора.

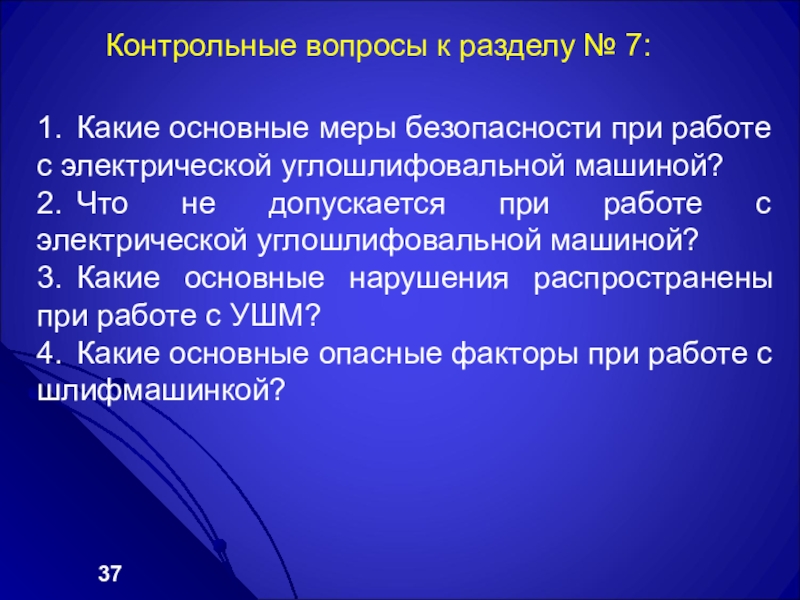

с электрической углошлифовальной машиной?
2. Что не допускается при работе с электрической углошлифовальной машиной?
3. Какие основные нарушения распространены при работе с УШМ?
4. Какие основные опасные факторы при работе с шлифмашинкой?
