Презентация, доклад на тему Урок№1 Темаа1.1 Подготовка металла к сварке
Содержание
- 1. Урок№1 Темаа1.1 Подготовка металла к сварке
- 2. ПОДГОТОВКА МЕТАЛЛАПОД СВАРКУ СБОРКА ДЕТАЛЕЙ ПОД СВАРКУ.
- 3. Подготовка поверхности металла под сварку.Подготовительные операции под сварку включают резку, правку, очистку, разметку и сборку.
- 4. РезкаРезка на механических станках более производительна и
- 5. Правка металлаПравку металла выполняют на станках или
- 6. Правка металла.
- 7. ВальцыВальцы гибочные используются для качественной гибки различных

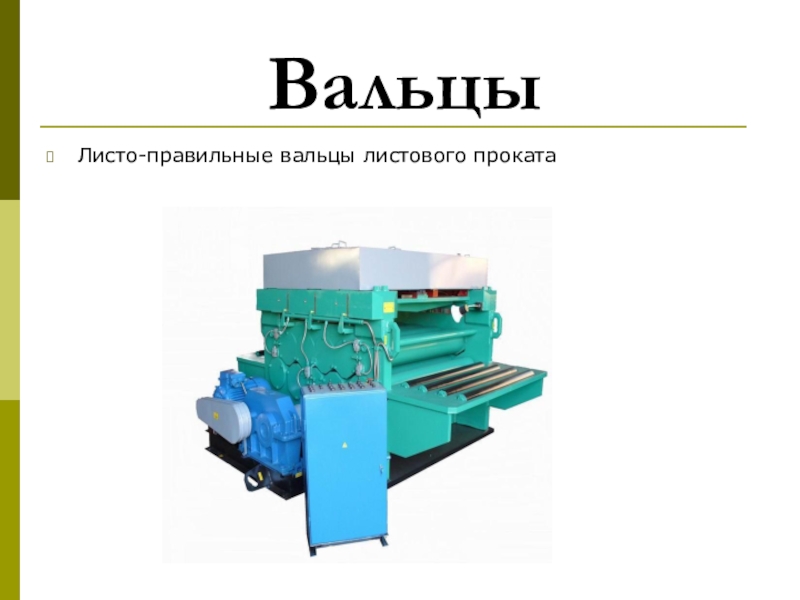

- 8. ВальцыЛисто-правильные вальцы листового проката
- 9. зачисткаОсновной металл и присадочный материал перед сваркой
- 10. Зачистка металлаЗачистка металла осуществляется для удаления заусенцев
- 11. РазметкаРазметкой называется перенос размеров деталей в натуральную
- 12. Гибка деталейГибка деталей и заготовок производится на
- 13. Сборка изделий под сварку.Трудоемкость сборки изделий под
- 14. Требования к сборочно-сварочным приспособлениям.Они должны
- 15. Обеспечить наивыгоднейший порядок сборки и сварки;Обеспечить безопасность сборочных и сварочных работ.
- 16. Сборочно-монтажные сварочные столы S4 фирмы SIEGMUND являются
- 17. Проверка качества сборки.Проверку качества сборки удобно производить специальными шаблонами и щупами
- 18. прихваткиСобранные детали и узлы соединяют сначала прихватками.Сварочными
- 19. Вопросы???1. Назовите подготовительные операции под сварку?2.Что называется

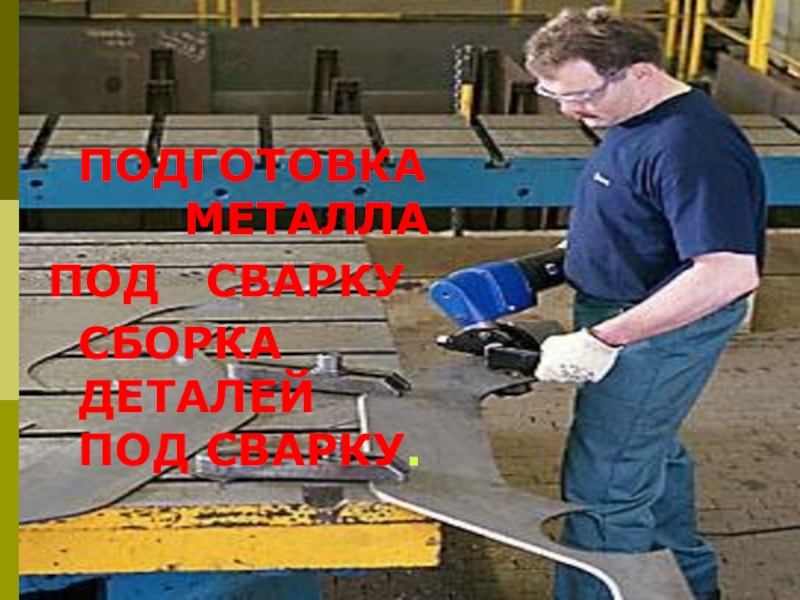

ПОДГОТОВКА МЕТАЛЛАПОД СВАРКУ СБОРКА ДЕТАЛЕЙ ПОД СВАРКУ.
Слайд 1Урок 1.
Тема 1.1. Поготовка металла к сварке
Подготовила мастер п/о:
Горбатовская Анна Ивановна

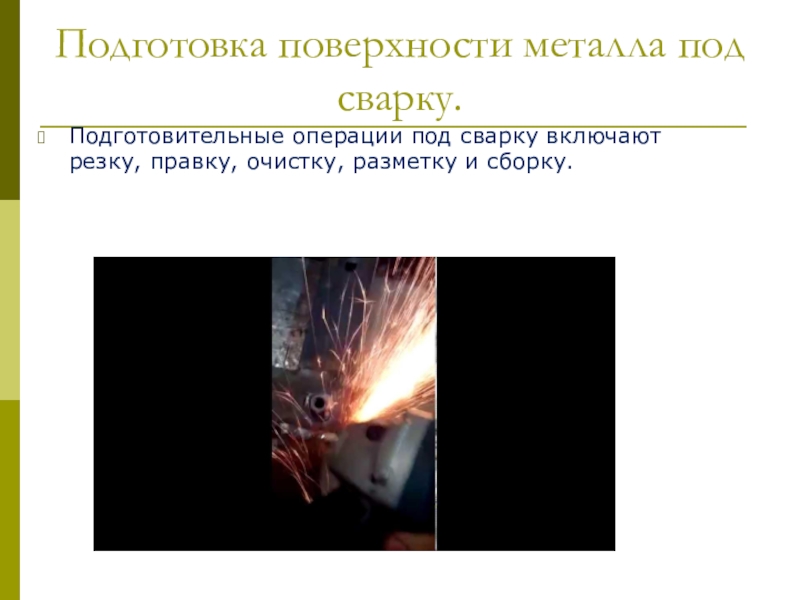

Слайд 3Подготовка поверхности металла под сварку.
Подготовительные операции под сварку включают резку, правку,
очистку, разметку и сборку.

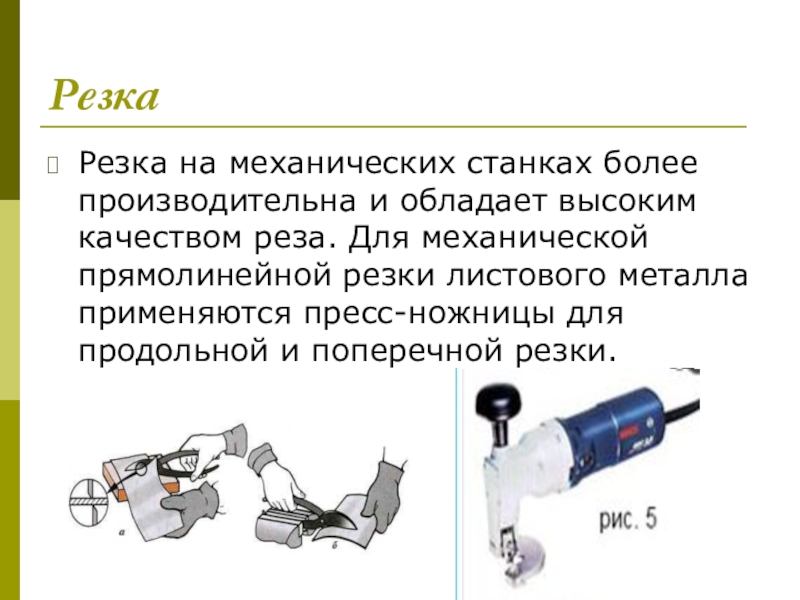

Слайд 4Резка
Резка на механических станках более производительна и обладает высоким качеством реза.
Для механической прямолинейной резки листового металла применяются пресс-ножницы для продольной и поперечной резки.

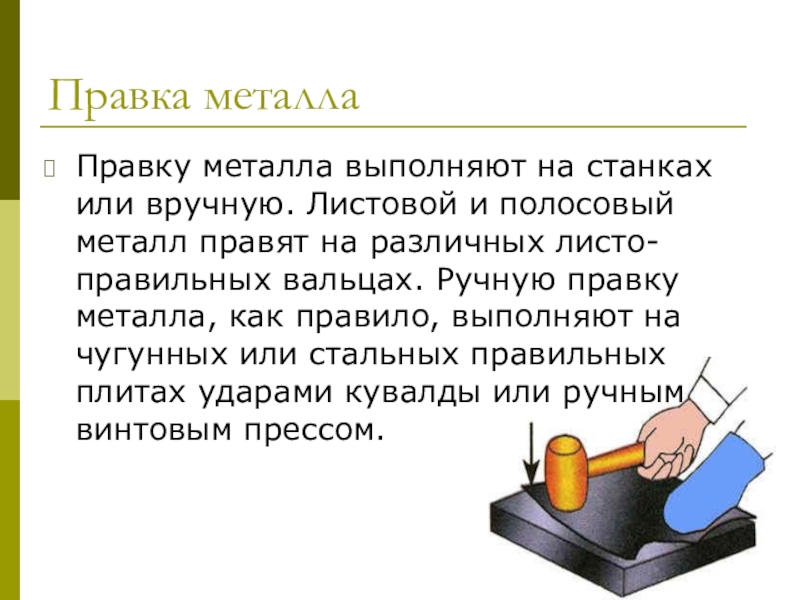

Слайд 5Правка металла
Правку металла выполняют на станках или вручную. Листовой и полосовый
металл правят на различных листо-правильных вальцах. Ручную правку металла, как правило, выполняют на чугунных или стальных правильных плитах ударами кувалды или ручным винтовым прессом.

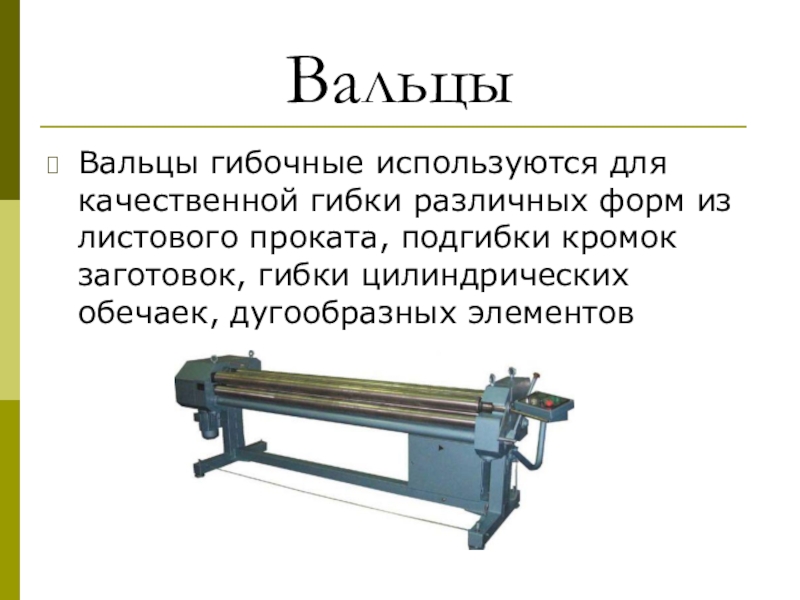

Слайд 7Вальцы
Вальцы гибочные используются для качественной гибки различных форм из листового проката,
подгибки кромок заготовок, гибки цилиндрических обечаек, дугообразных элементов
Слайд 9зачистка
Основной металл и присадочный материал перед сваркой тщательно очищается от ржавчины,
окалины, масла, влаги и различных неметаллических загрязнений. Зачистка производится в ручную или с помощью механизированного инструмента.

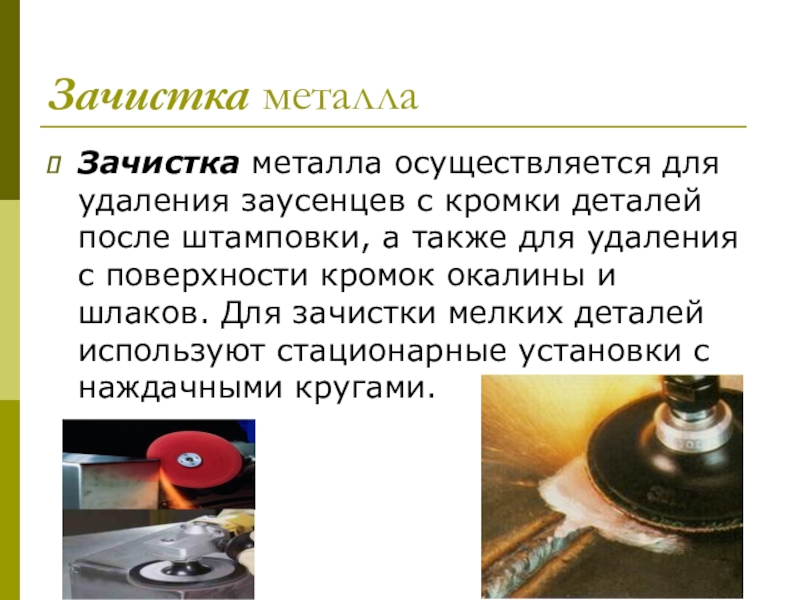

Слайд 10Зачистка металла
Зачистка металла осуществляется для удаления заусенцев с кромки деталей после
штамповки, а также для удаления с поверхности кромок окалины и шлаков. Для зачистки мелких деталей используют стационарные установки с наждачными кругами.
Слайд 11Разметка
Разметкой называется перенос размеров деталей в натуральную величину с чертежа на
металл.
Разметку осуществляют с помощью различных инструментов: стальной метр, стальная рулетка, металлическая линейка, чертилка, кернер, циркуль, штангенциркуль, рейсмус, угольник и др
Разметку осуществляют с помощью различных инструментов: стальной метр, стальная рулетка, металлическая линейка, чертилка, кернер, циркуль, штангенциркуль, рейсмус, угольник и др

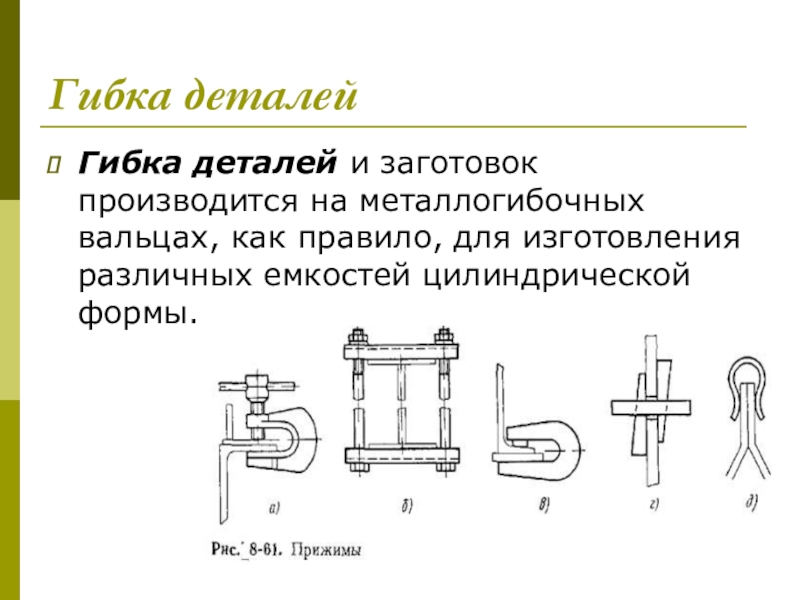

Слайд 12Гибка деталей
Гибка деталей и заготовок производится на металлогибочных вальцах, как правило,
для изготовления различных емкостей цилиндрической формы.

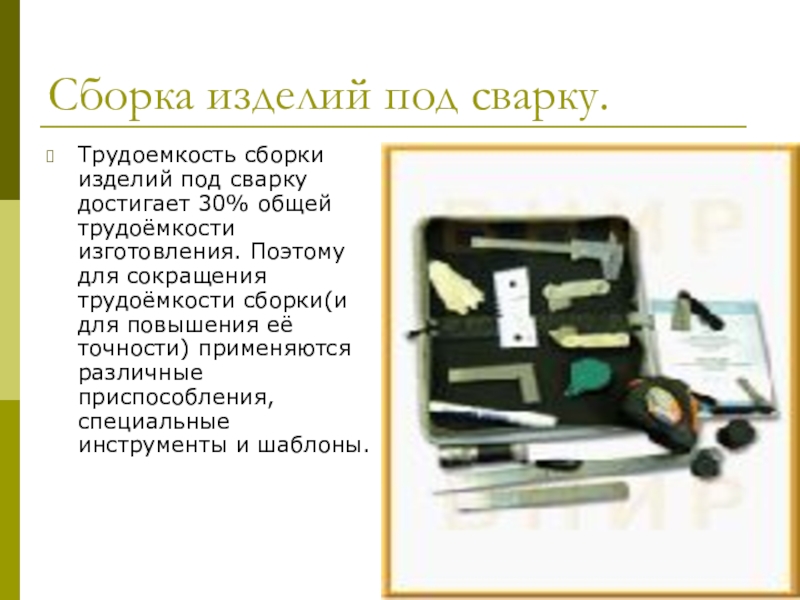

Слайд 13Сборка изделий под сварку.
Трудоемкость сборки изделий под сварку достигает 30% общей
трудоёмкости изготовления. Поэтому для сокращения трудоёмкости сборки(и для повышения её точности) применяются различные приспособления, специальные инструменты и шаблоны.

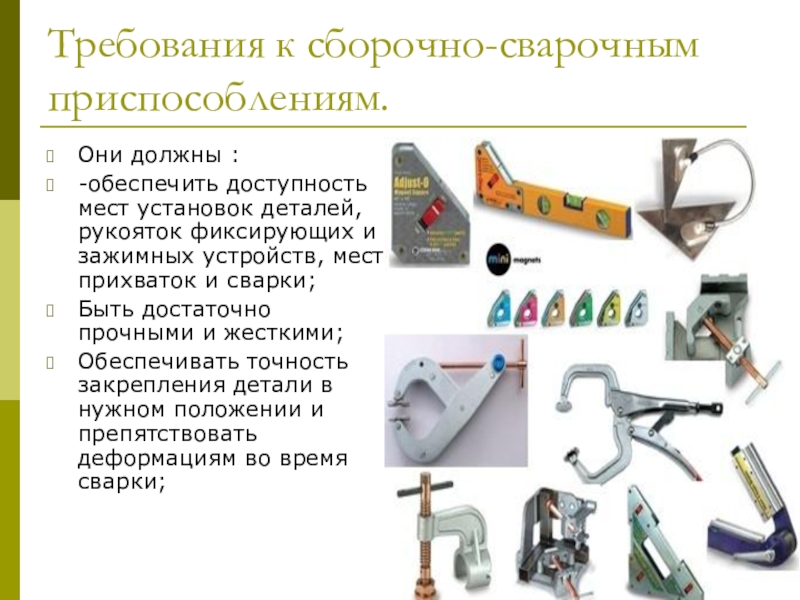

Слайд 14Требования к сборочно-сварочным приспособлениям.
Они должны :
-обеспечить доступность мест установок
деталей, рукояток фиксирующих и зажимных устройств, мест прихваток и сварки;
Быть достаточно прочными и жесткими;
Обеспечивать точность закрепления детали в нужном положении и препятствовать деформациям во время сварки;
Быть достаточно прочными и жесткими;
Обеспечивать точность закрепления детали в нужном положении и препятствовать деформациям во время сварки;
Слайд 15
Обеспечить наивыгоднейший порядок сборки и сварки;
Обеспечить безопасность сборочных и сварочных работ.
Слайд 16Сборочно-монтажные сварочные столы S4 фирмы SIEGMUND являются универсальными приспособлениями для сборки
и сварки различных изделий. Они позволяют быстро и с высокой точностью осуществлять фиксацию изделий под сварку, механообработку или сборку, произвольно позиционировать детали с высокой точностью и легко перенастраивать систему оснастки фиксации под различные задачи в кратчайшие сроки без дополнительных затрат.

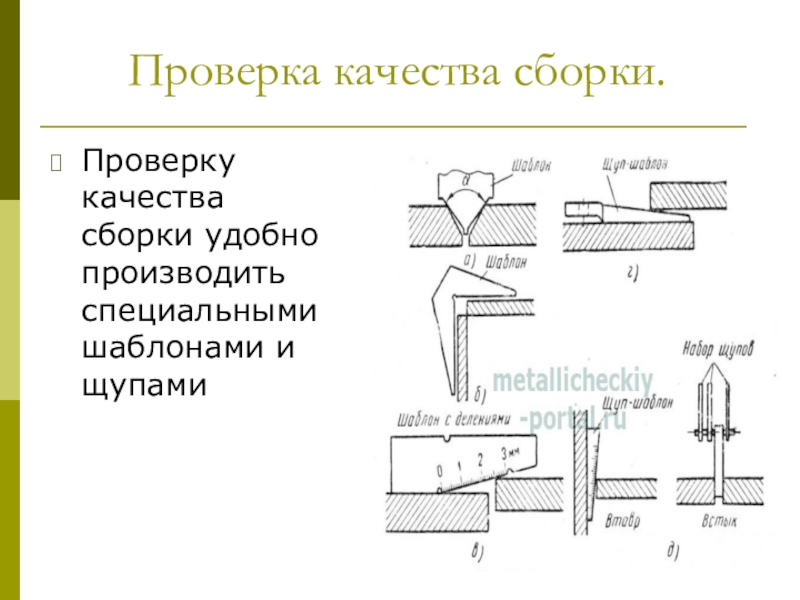

Слайд 17Проверка качества сборки.
Проверку качества сборки удобно производить специальными шаблонами и щупами

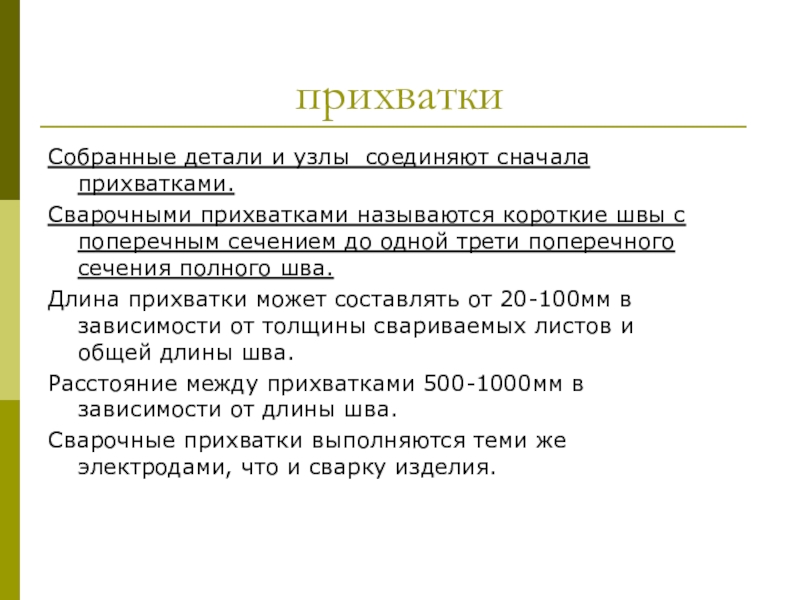

Слайд 18прихватки
Собранные детали и узлы соединяют сначала прихватками.
Сварочными прихватками называются короткие швы
с поперечным сечением до одной трети поперечного сечения полного шва.
Длина прихватки может составлять от 20-100мм в зависимости от толщины свариваемых листов и общей длины шва.
Расстояние между прихватками 500-1000мм в зависимости от длины шва.
Сварочные прихватки выполняются теми же электродами, что и сварку изделия.
Длина прихватки может составлять от 20-100мм в зависимости от толщины свариваемых листов и общей длины шва.
Расстояние между прихватками 500-1000мм в зависимости от длины шва.
Сварочные прихватки выполняются теми же электродами, что и сварку изделия.

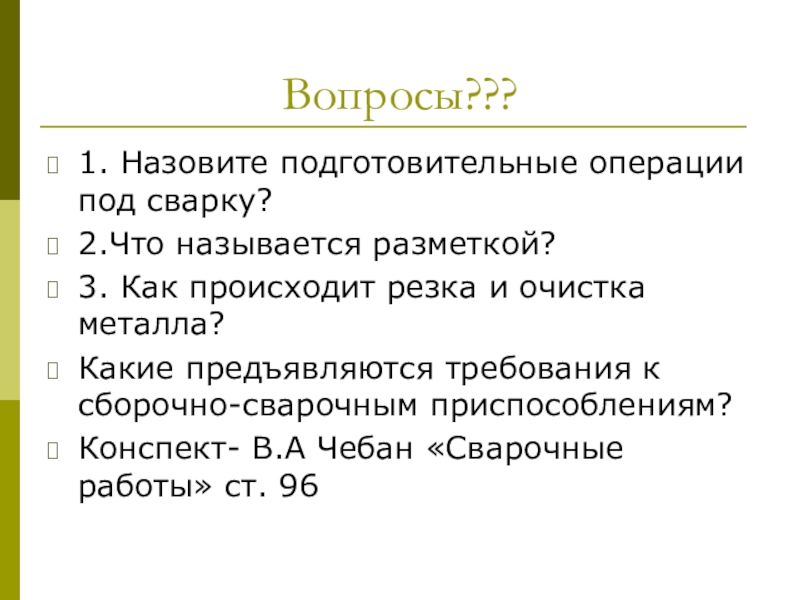

Слайд 19Вопросы???
1. Назовите подготовительные операции под сварку?
2.Что называется разметкой?
3. Как происходит резка
и очистка металла?
Какие предъявляются требования к сборочно-сварочным приспособлениям?
Конспект- В.А Чебан «Сварочные работы» ст. 96
Какие предъявляются требования к сборочно-сварочным приспособлениям?
Конспект- В.А Чебан «Сварочные работы» ст. 96
