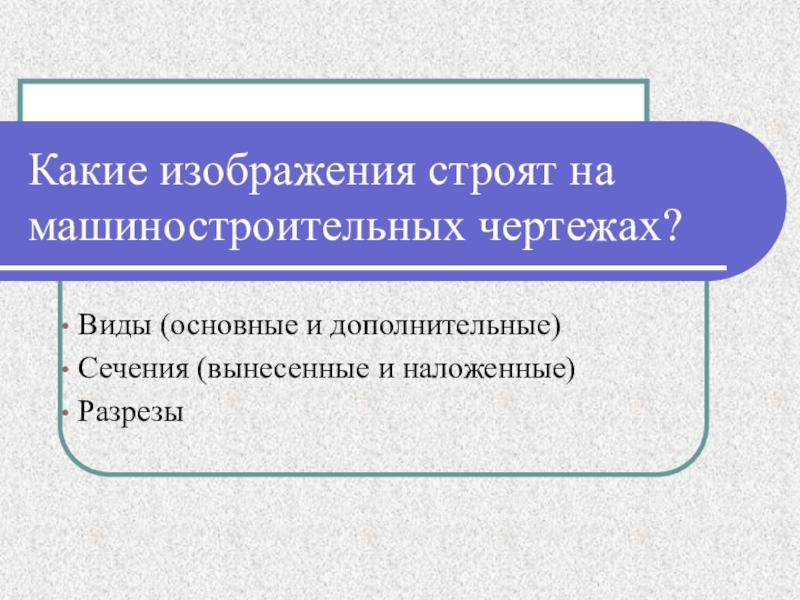

Презентация, доклад на тему Урок, Презентация, Тема Построение простых разрезов

(вынесенные и наложенные)
Разрезы

какой целью?

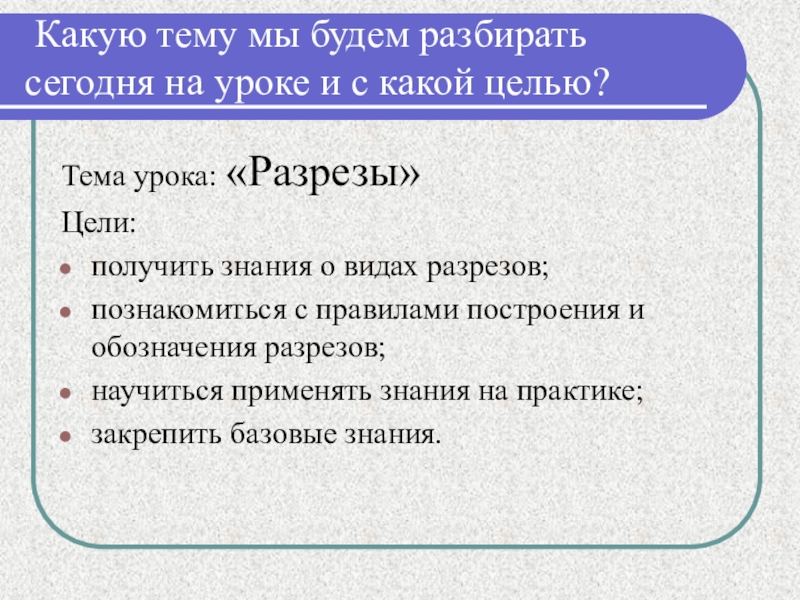

Тема урока: «Разрезы»
Цели:
получить знания о видах разрезов;
познакомиться с правилами построения и обозначения разрезов;
научиться применять знания на практике;
закрепить базовые знания.

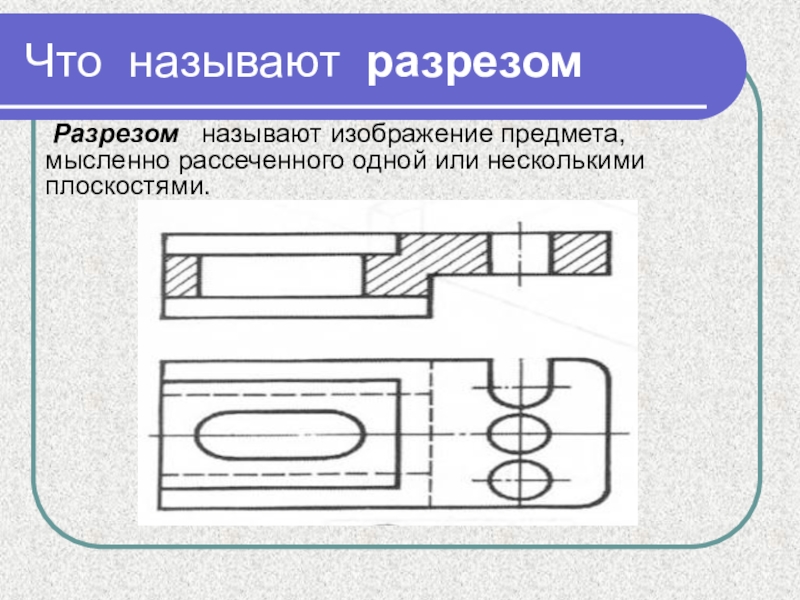

или несколькими плоскостями.

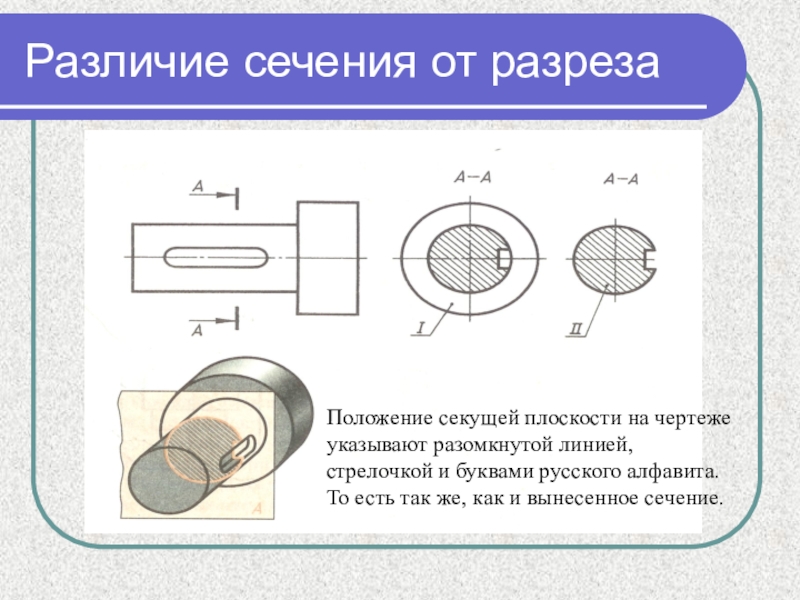

стрелочкой и буквами русского алфавита. То есть так же, как и вынесенное сечение.

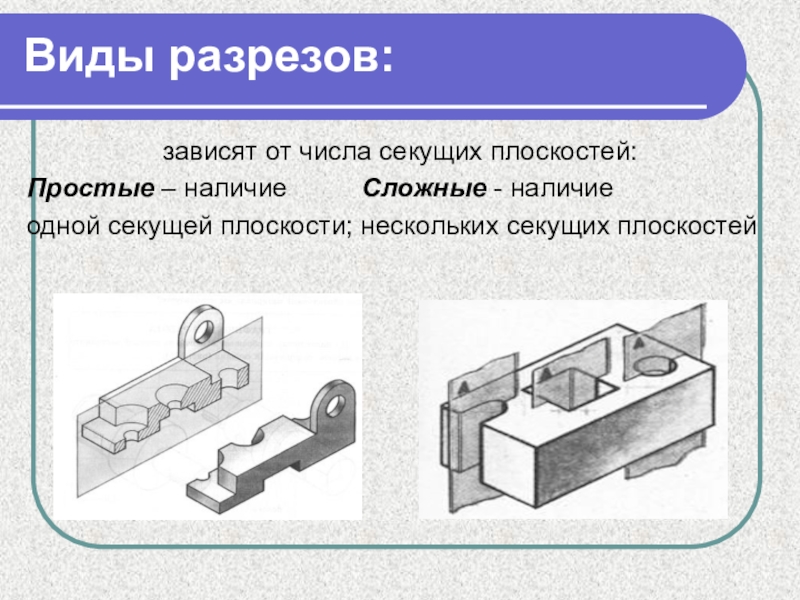

Сложные - наличие
одной секущей плоскости; нескольких секущих плоскостей

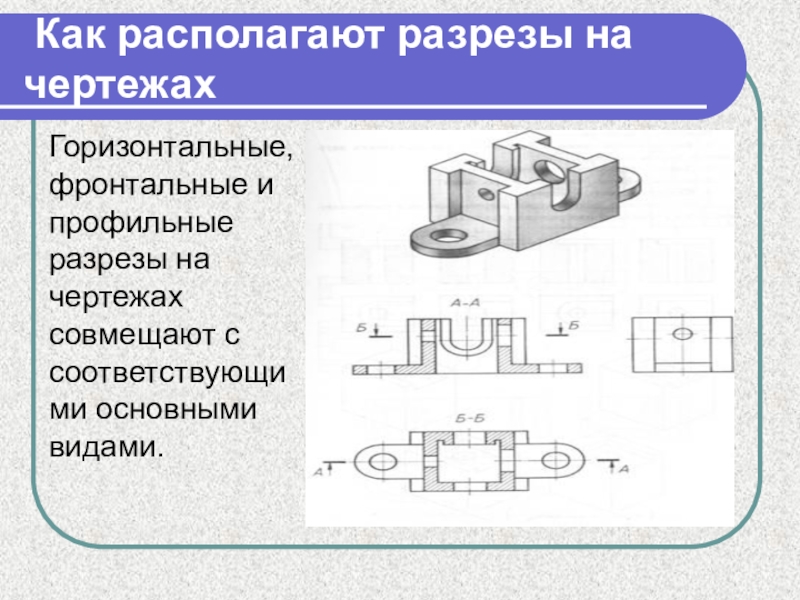

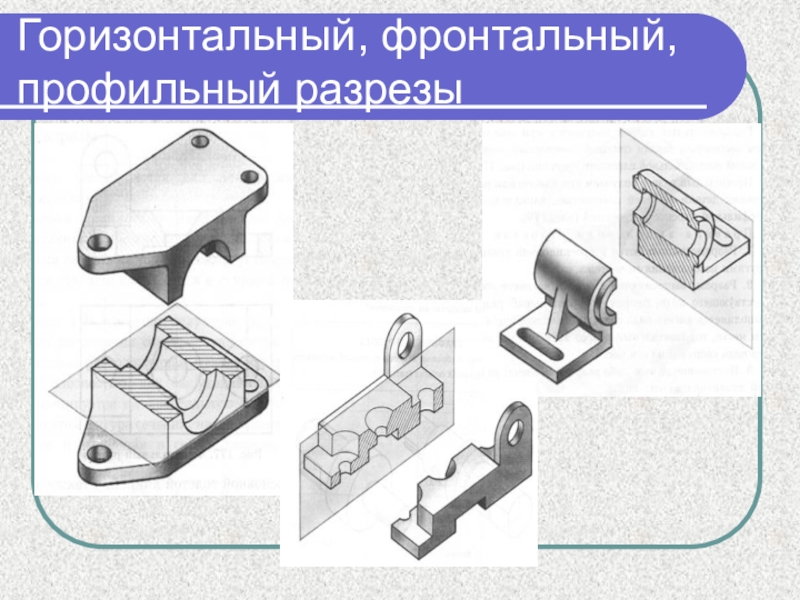

чертежах совмещают с соответствующими основными видами.

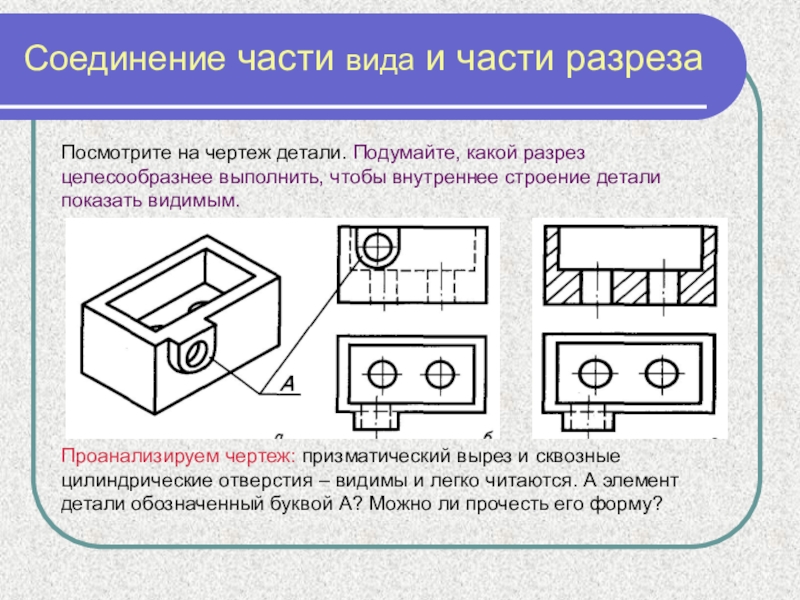

разрез целесообразнее выполнить, чтобы внутреннее строение детали показать видимым.








Проанализируем чертеж: призматический вырез и сквозные цилиндрические отверстия – видимы и легко читаются. А элемент детали обозначенный буквой А? Можно ли прочесть его форму?

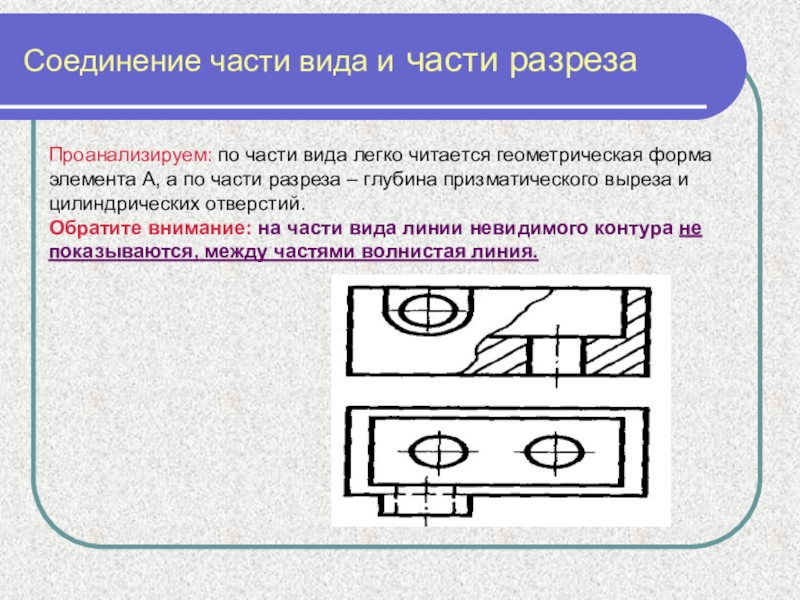

геометрическая форма элемента А, а по части разреза – глубина призматического выреза и цилиндрических отверстий.
Обратите внимание: на части вида линии невидимого контура не показываются, между частями волнистая линия.

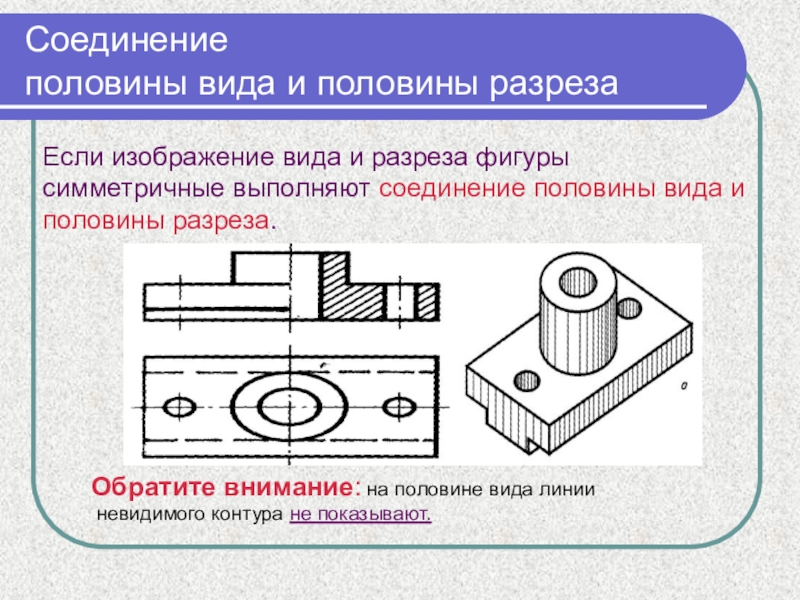

симметричные выполняют соединение половины вида и половины разреза.

Обратите внимание: на половине вида линии
невидимого контура не показывают.

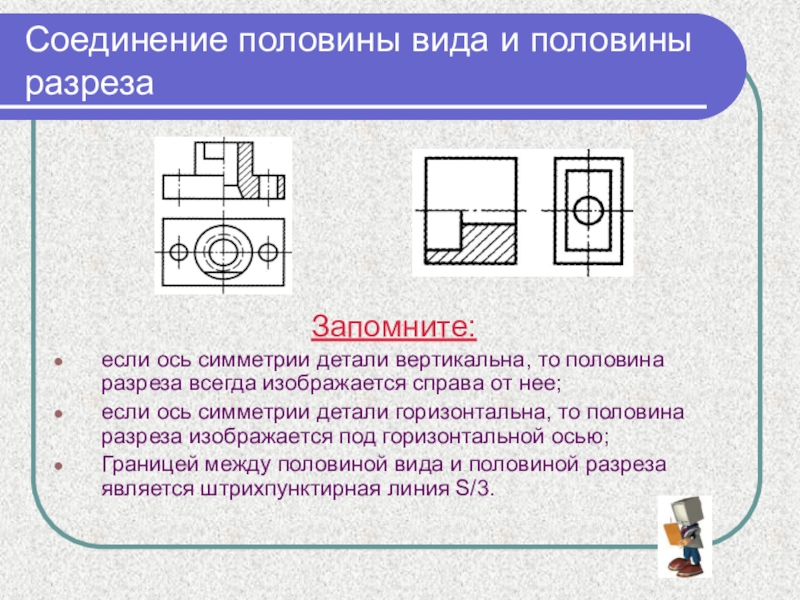

половина разреза всегда изображается справа от нее;
если ось симметрии детали горизонтальна, то половина разреза изображается под горизонтальной осью;
Границей между половиной вида и половиной разреза является штрихпунктирная линия S/3.

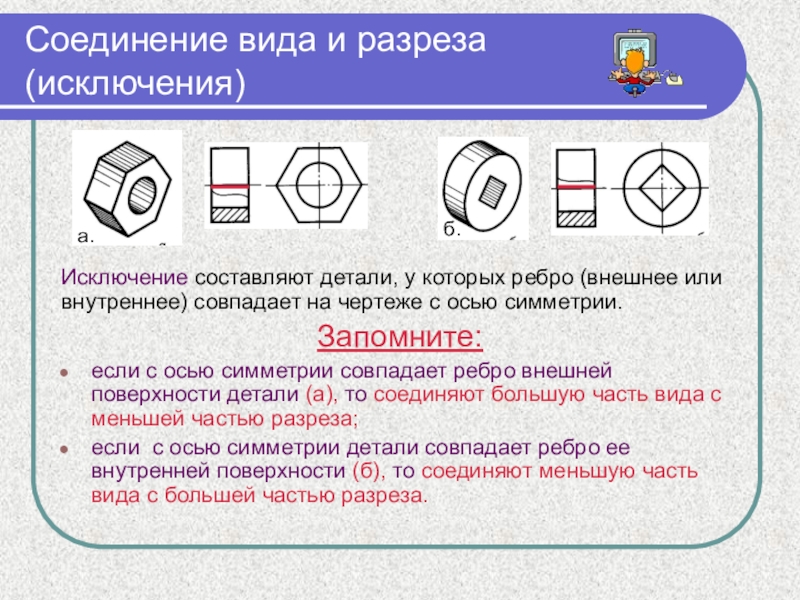

или внутреннее) совпадает на чертеже с осью симметрии.
Запомните:
если с осью симметрии совпадает ребро внешней поверхности детали (а), то соединяют большую часть вида с меньшей частью разреза;
если с осью симметрии детали совпадает ребро ее внутренней поверхности (б), то соединяют меньшую часть вида с большей частью разреза.

а.

б.

к внутреннему строению детали, располагаются со стороны разреза;
размеры, относящиеся к наружному строению детали, - со стороны вида;
размеры элементов детали, попавших в разрез, указываются размерной линией, имеющей стрелку на одном конце и заходящей за ось симметрии на 2…5мм.

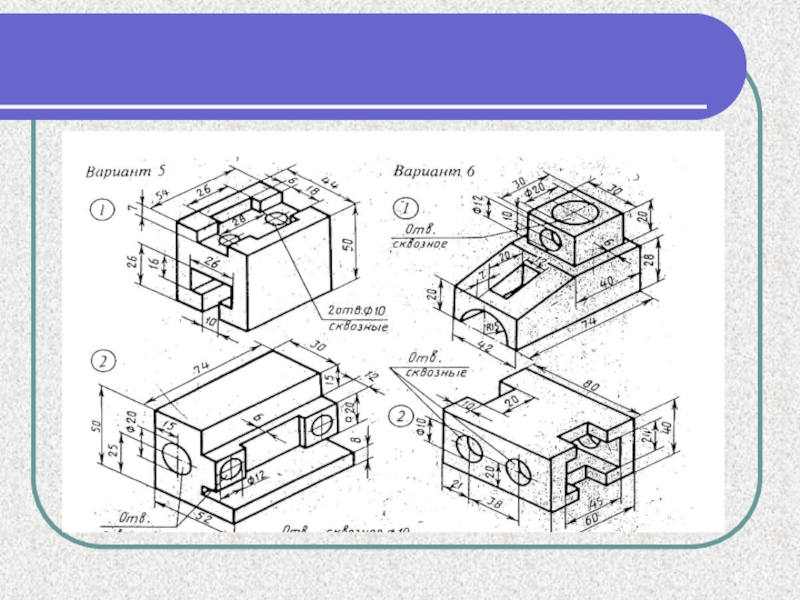

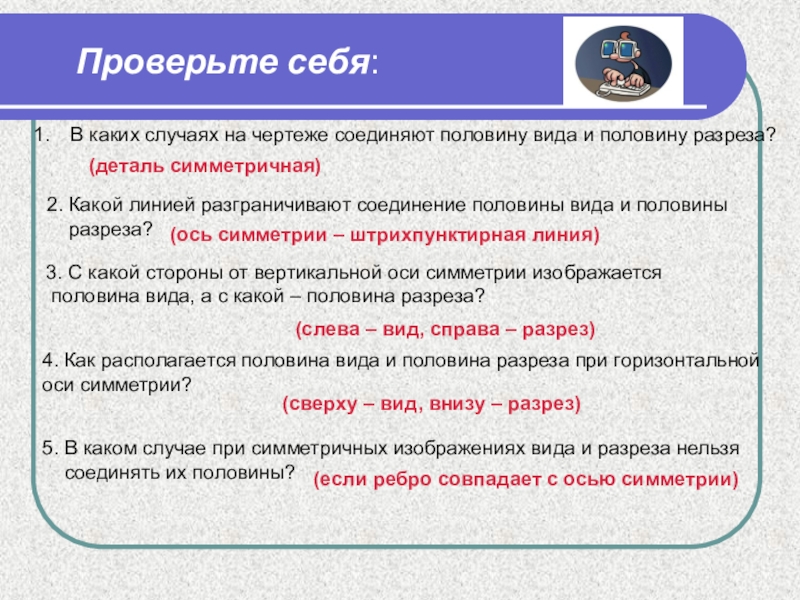

разреза?

(деталь симметричная)

2. Какой линией разграничивают соединение половины вида и половины
разреза?

(ось симметрии – штрихпунктирная линия)

3. С какой стороны от вертикальной оси симметрии изображается
половина вида, а с какой – половина разреза?

(слева – вид, справа – разрез)

4. Как располагается половина вида и половина разреза при горизонтальной
оси симметрии?

(сверху – вид, внизу – разрез)

5. В каком случае при симметричных изображениях вида и разреза нельзя
соединять их половины?

(если ребро совпадает с осью симметрии)
