Презентация, доклад на тему Урок по технологическому оборудованию на тему Кинематика станков
Содержание
- 1. Урок по технологическому оборудованию на тему Кинематика станков
- 2. Каждый металлорежущий станок имеет рабочие органы, которым

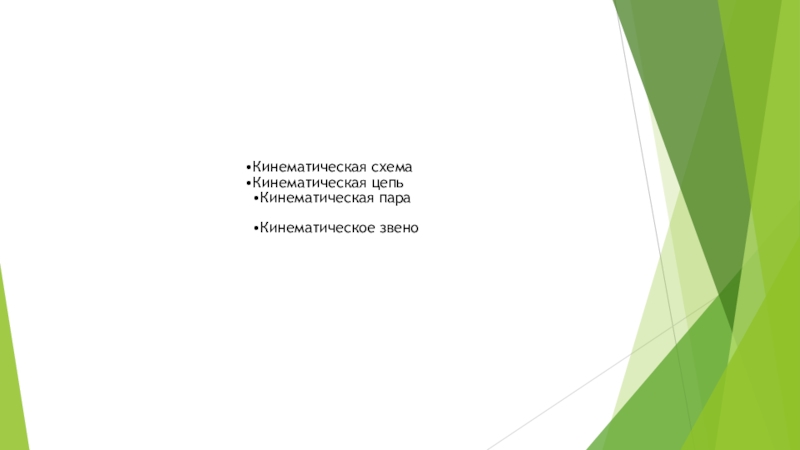

- 3. Слайд 3
- 4. Кинематическим звеном называется деталь механизма (или группа
- 5. Совокупность двух звеньев называется кинематической парой (два
- 6. Элементы кинематических звеньевhttp://www.findpatent.ru/img_show/6280414.html телескопическое
- 7. Му́фта — устройство (деталь машины), предназначенное для
- 8. Кулачковая муфта — это управляемая или сцепная муфта, которая состоит
- 9. Фрикцио́нная му́фта - фрикцион — устройство передачи вращательного движения посредством силы
- 10. Применение соединений с муфтами – узлы

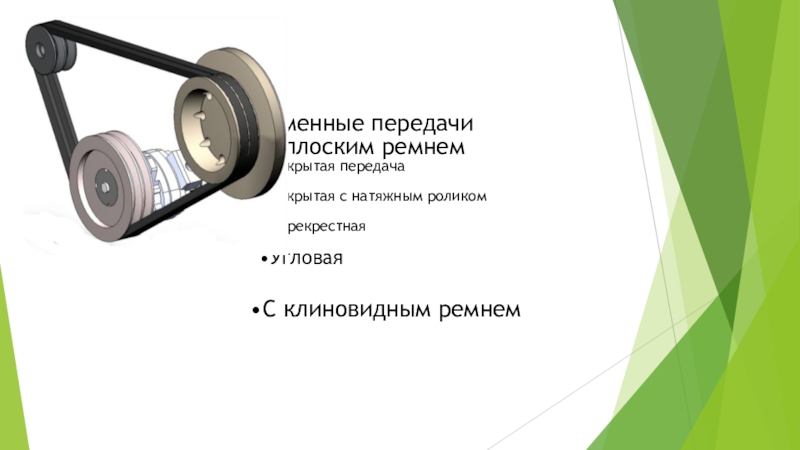

- 11. Слайд 11
- 12. Перекрестная ременная передача - при которой
- 13. Применение ременных передач Ременные передачи
Каждый металлорежущий станок имеет рабочие органы, которым сообщаются определенные движения в зависимости от характера выполняемых работ.При изучении и эксплуатации металлорежущих станков пользуются кинематическими схемами.
Слайд 1Кинематика станков
Преподаватель спец. Дисциплин: Лисина Екатерина Витальевна
ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ТЮМЕНСКОЙ ОБЛАСТИ «ТЮМЕНСКИЙ ПЕДАГОГИЧЕСКИЙ КОЛЛЕДЖ»
Слайд 2Каждый металлорежущий станок имеет рабочие органы, которым сообщаются определенные движения в
зависимости от характера выполняемых работ.
При изучении и эксплуатации металлорежущих станков пользуются кинематическими схемами.
Слайд 4Кинематическим звеном называется деталь механизма (или группа деталей, жестко соединенных между
собой), связанная с другой деталью.
Кинематическими звеньями являются зубчатые колеса, ходовые винты, гайки, звездочки, рейки, шкивы и др.
Кинематическими звеньями являются зубчатые колеса, ходовые винты, гайки, звездочки, рейки, шкивы и др.
Слайд 5Совокупность двух звеньев называется кинематической парой (два зубчатых колеса, винт и
гайка, червяк и зубчатое колесо и т. д.).
Слайд 6Элементы кинематических звеньев
http://www.findpatent.ru/img_show/6280414.html телескопическое
Слайд 7Му́фта — устройство (деталь машины), предназначенное для соединения друг с другом
концов валов и свободно сидящих на них деталей для передачи крутящего момента. Служат для соединения двух валов, расположенных на одной оси или под углом друг к другу.
Слайд 8Кулачковая муфта — это управляемая или сцепная муфта, которая состоит из двух полумуфт, расположенных
на концах валов. В рабочем положении выступы одной
Односторонняя Двусторонняя

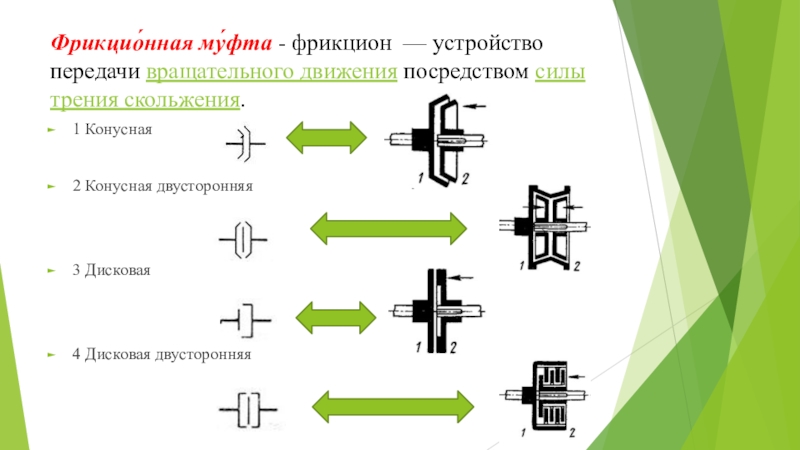

Слайд 9Фрикцио́нная му́фта - фрикцион — устройство передачи вращательного движения посредством силы трения скольжения.
1 Конусная
2
Конусная двусторонняя
3 Дисковая
4 Дисковая двусторонняя
3 Дисковая
4 Дисковая двусторонняя
Слайд 10Применение соединений с муфтами – узлы металлорежущих станков, устройство сцеления в
автомобиле.
Преимущества: плавная передача крутящего момента, без ударов, перегрузок и нанесения ущерба металлическим узлам машины.
Слайд 12Перекрестная ременная передача - при которой валы вращаются в противоположные стороны. Угловая
ременная передача - при пересекающихся осях;
передача со ступенчатыми шкивами, позволяющая изменять угловую скорость ведомого вала при постоянной скорости ведущего. Ступени шкивов располагаются так, чтобы меньшая ступень одного шкива находилась против большей ступени другого и т. д. Для изменения скорости ведомого шкива ремень перекидывают с одной пары ступеней на другую;

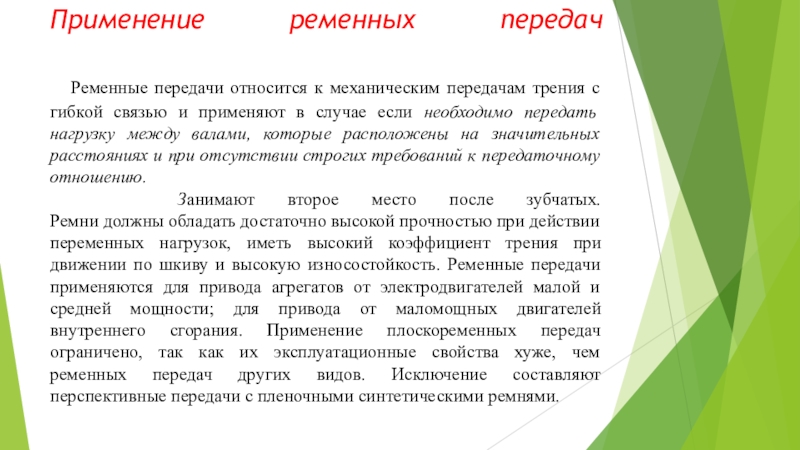

Слайд 13Применение ременных передач Ременные передачи относится к механическим передачам трения с
гибкой связью и применяют в случае если необходимо передать нагрузку между валами, которые расположены на значительных расстояниях и при отсутствии строгих требований к передаточному отношению.
Занимают второе место после зубчатых.
Ремни должны обладать достаточно высокой прочностью при действии переменных нагрузок, иметь высокий коэффициент трения при движении по шкиву и высокую износостойкость. Ременные передачи применяются для привода агрегатов от электродвигателей малой и средней мощности; для привода от маломощных двигателей внутреннего сгорания. Применение плоскоременных передач ограничено, так как их эксплуатационные свойства хуже, чем ременных передач других видов. Исключение составляют перспективные передачи с пленочными синтетическими ремнями.
