Презентация, доклад на тему Урок по ПМ. 01 по профессии хозяйка(ин) усадьбы

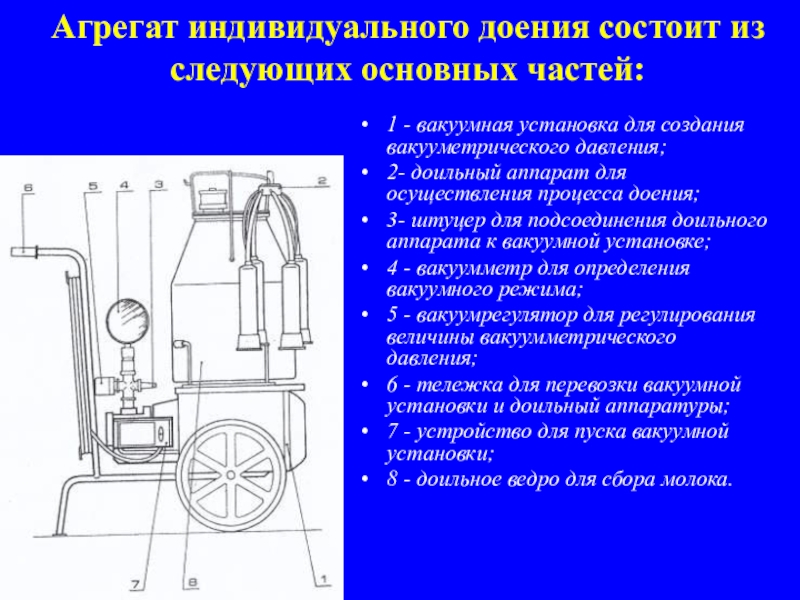

для создания вакууметрического давления;
2- доильный аппарат для осуществления процесса доения;
3- штуцер для подсоединения доильного аппарата к вакуумной установке;
4 - вакуумметр для определения вакуумного режима;
5 - вакуумрегулятор для регулирования величины вакуумметрического давления;
6 - тележка для перевозки вакуумной установки и доильный аппаратуры;
7 - устройство для пуска вакуумной установки;
8 - доильное ведро для сбора молока.

пульсатора 12, ведра доильного 15 с крышкой 13 и прокладкой 14, комплекта шлангов и присоединительных деталей

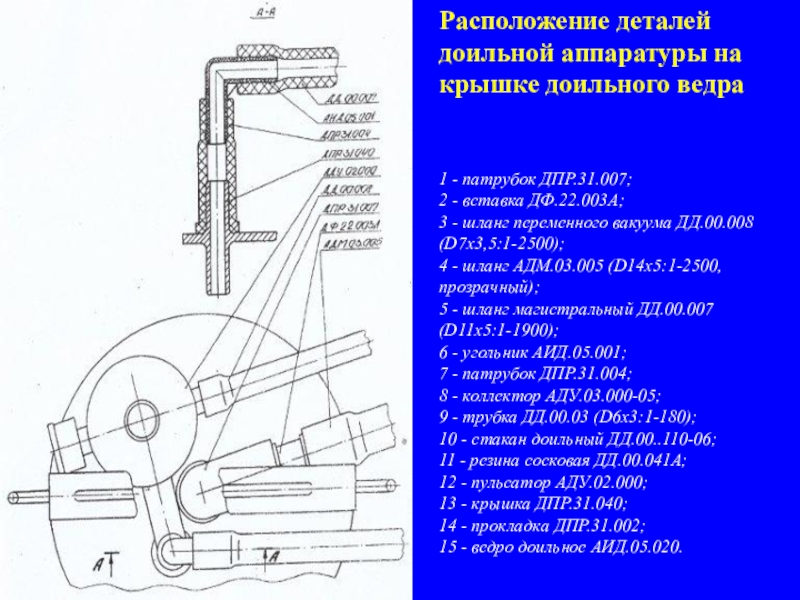

2 - вставка ДФ.22.003А;
3 - шланг переменного вакуума ДД.00.008 (D7х3,5:1-2500);
4 - шланг АДМ.03.005 (D14х5:1-2500, прозрачный);
5 - шланг магистральный ДД.00.007 (D11х5:1-1900);
6 - угольник АИД.05.001;
7 - патрубок ДПР.31.004;
8 - коллектор АДУ.03.000-05;
9 - трубка ДД.00.03 (D6х3:1-180);
10 - стакан доильный ДД.00..110-06;
11 - резина сосковая ДД.00.041А;
12 - пульсатор АДУ.02.000;
13 - крышка ДПР.31.040;
14 - прокладка ДПР.31.002;
15 - ведро доильное АИД.05.020.

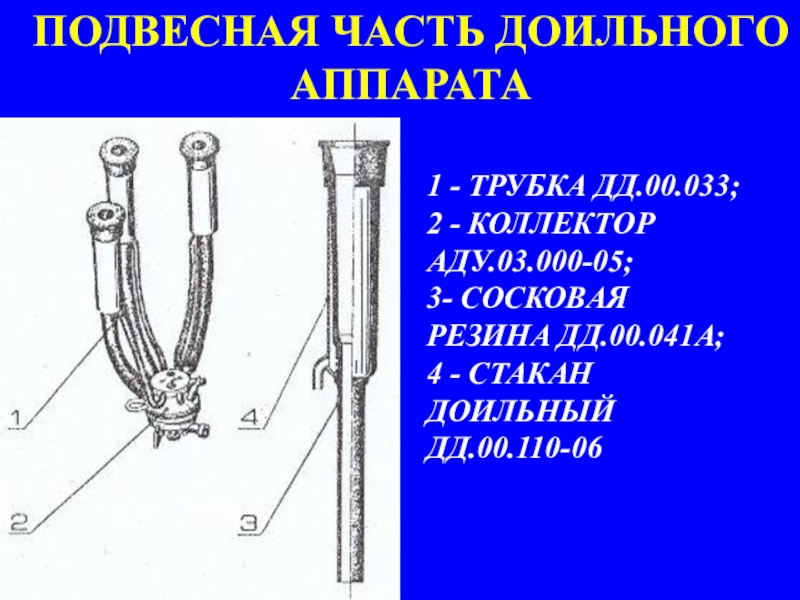

АДУ.03.000-05;
3- СОСКОВАЯ РЕЗИНА ДД.00.041А;
4 - СТАКАН ДОИЛЬНЫЙ ДД.00.110-06

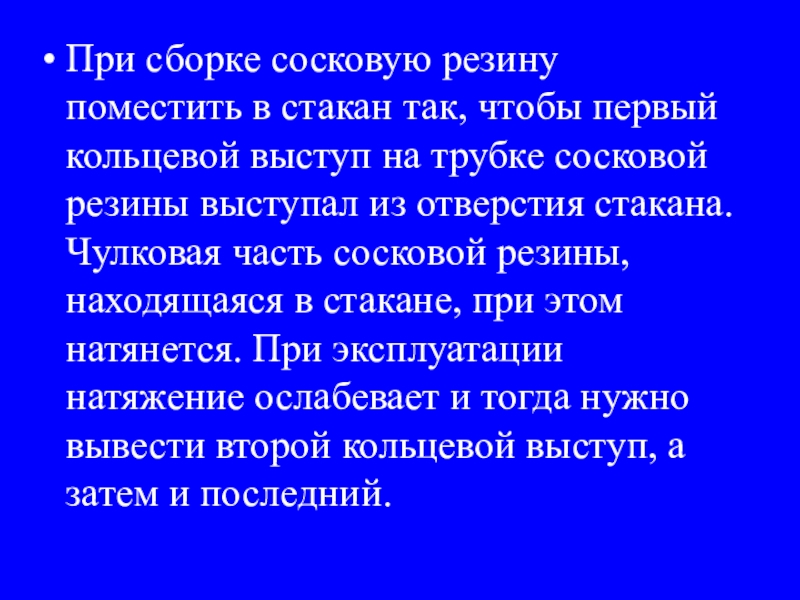

выступ на трубке сосковой резины выступал из отверстия стакана. Чулковая часть сосковой резины, находящаяся в стакане, при этом натянется. При эксплуатации натяжение ослабевает и тогда нужно вывести второй кольцевой выступ, а затем и последний.

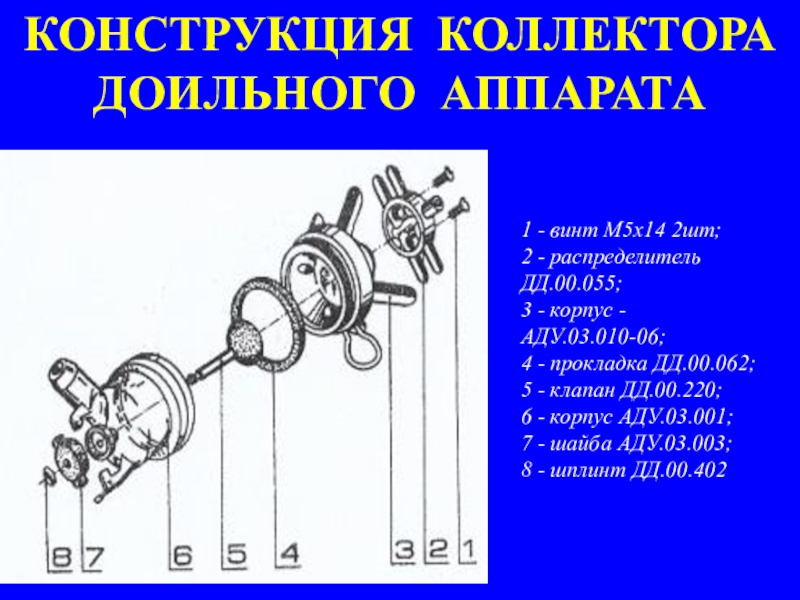

распределитель ДД.00.055;
3 - корпус - АДУ.03.010-06;
4 - прокладка ДД.00.062;
5 - клапан ДД.00.220;
6 - корпус АДУ.03.001;
7 - шайба АДУ.03.003;
8 - шплинт ДД.00.402

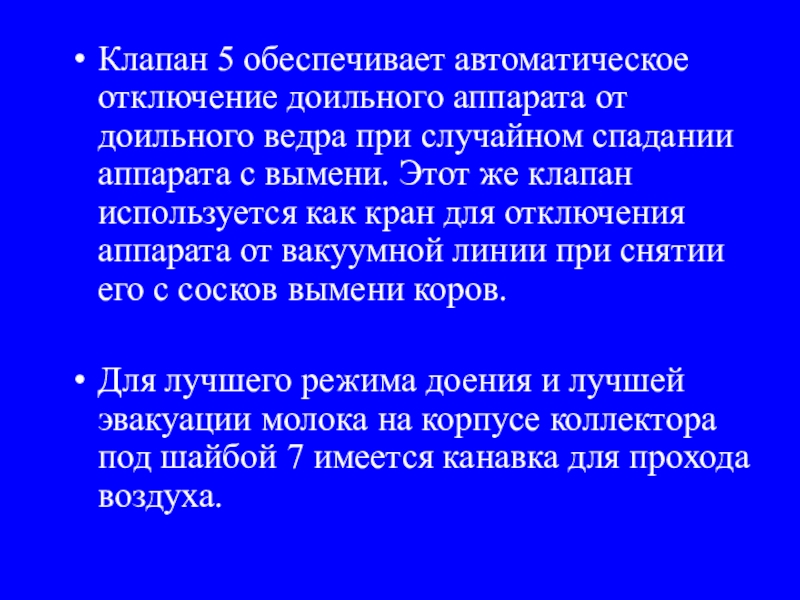

случайном спадании аппарата с вымени. Этот же клапан используется как кран для отключения аппарата от вакуумной линии при снятии его с сосков вымени коров.

Для лучшего режима доения и лучшей эвакуации молока на корпусе коллектора под шайбой 7 имеется канавка для прохода воздуха.

во время промывки;
2 - во время доения;
3 - перед одеванием доильного аппарата и при его снятии

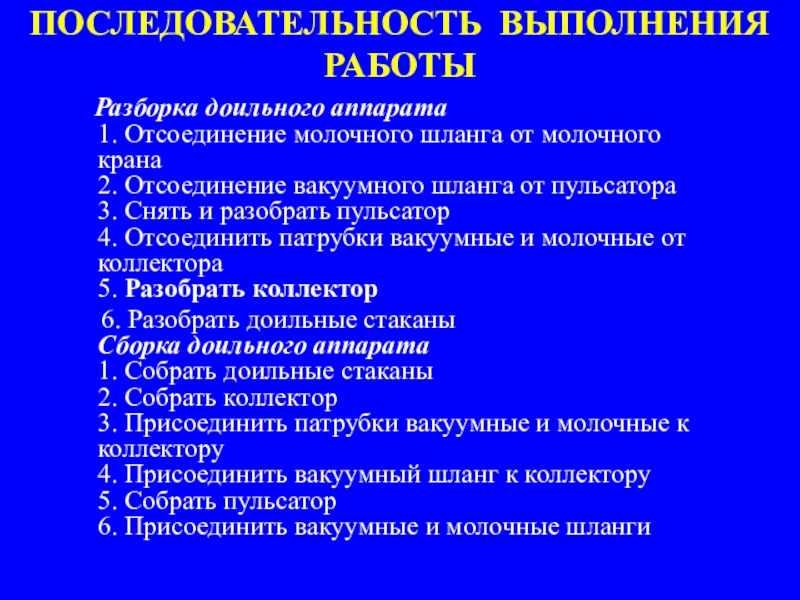

молочного крана  2. Отсоединение вакуумного шланга от пульсатора  3. Снять и разобрать пульсатор  4. Отсоединить патрубки вакуумные и молочные от коллектора  5. Разобрать коллектор
6. Разобрать доильные стаканы  Сборка доильного аппарата 1. Собрать доильные стаканы  2. Собрать коллектор   3. Присоединить патрубки вакуумные и молочные к коллектору  4. Присоединить вакуумный шланг к коллектору   5. Собрать пульсатор   6. Присоединить вакуумные и молочные шланги
