Презентация, доклад на тему Урок Автоматы и пулеметы

А.В.

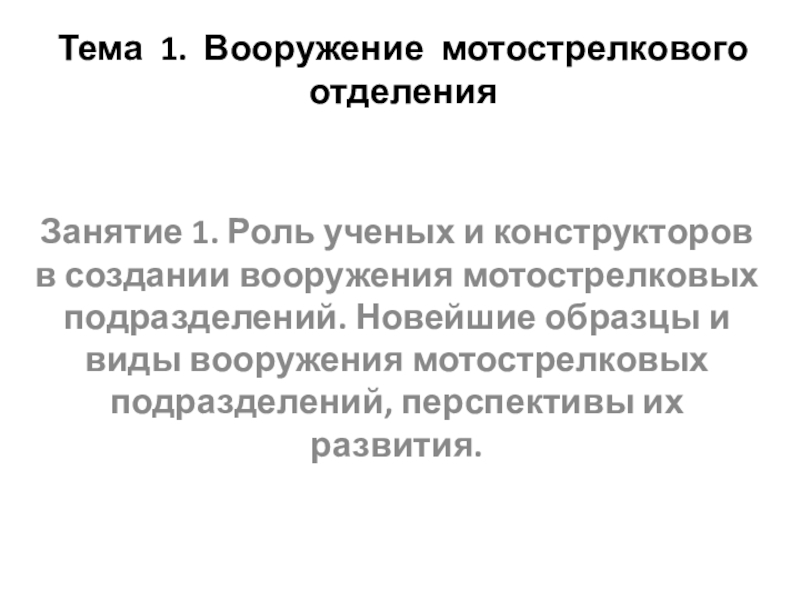

в создании вооружения мотострелковых подразделений. Новейшие образцы и виды вооружения мотострелковых подразделений, перспективы их развития.

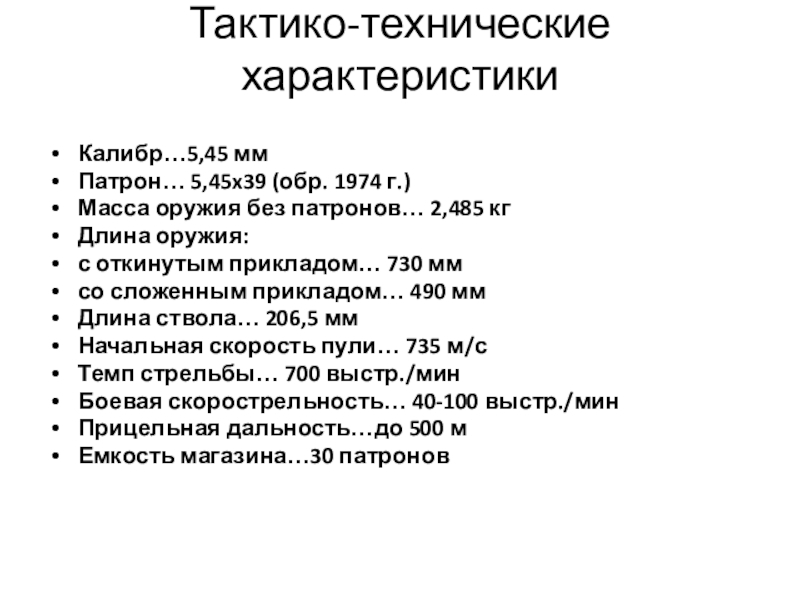

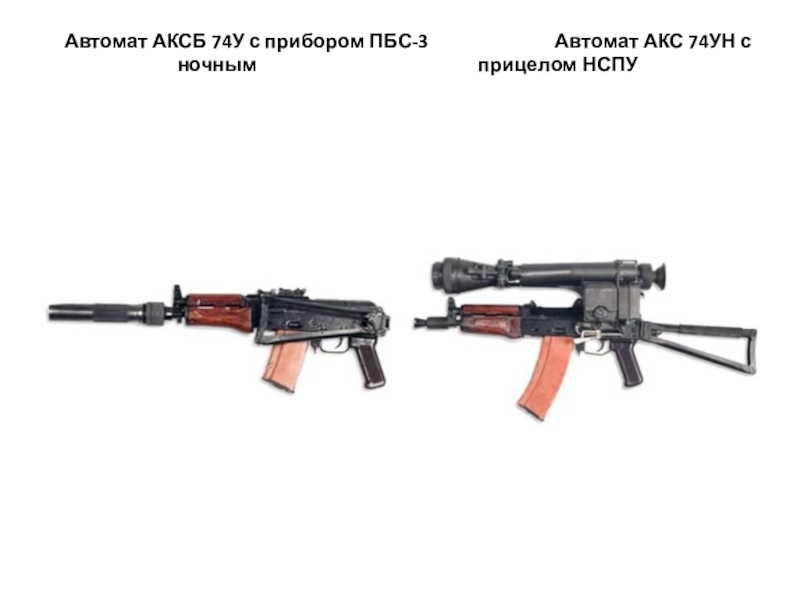

Автомат АКС 74УН с ночным прицелом НСПУ

кг
Длина оружия:
с откинутым прикладом… 730 мм
со сложенным прикладом… 490 мм
Длина ствола… 206,5 мм
Начальная скорость пули… 735 м/с
Темп стрельбы… 700 выстр./мин
Боевая скорострельность… 40-100 выстр./мин
Прицельная дальность…до 500 м
Емкость магазина…30 патронов

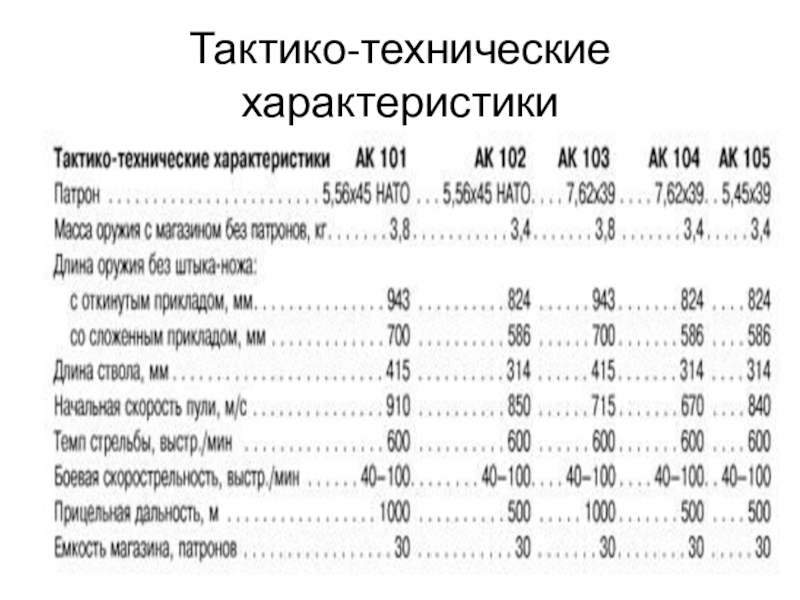

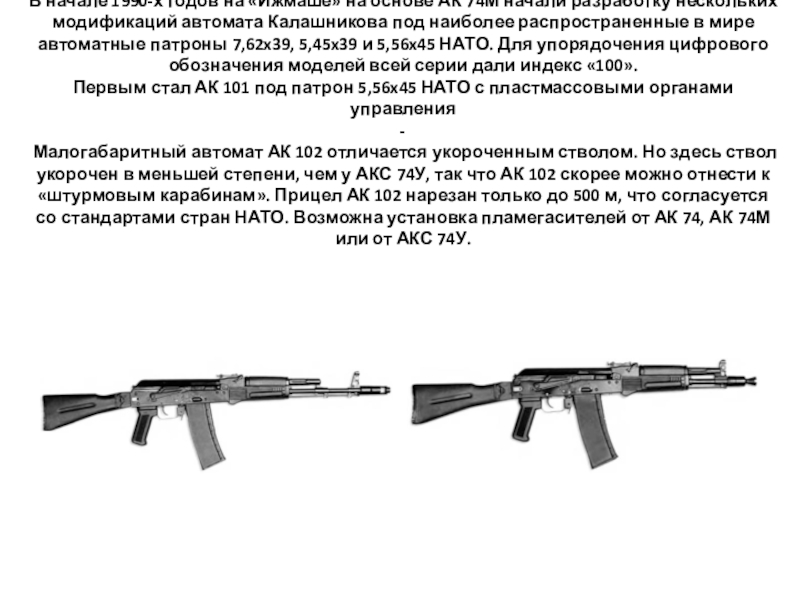

разработку нескольких модификаций автомата Калашникова под наиболее распространенные в мире автоматные патроны 7,62x39, 5,45x39 и 5,56x45 НАТО. Для упорядочения цифрового обозначения моделей всей серии дали индекс «100». Первым стал АК 101 под патрон 5,56x45 НАТО с пластмассовыми органами управления - Малогабаритный автомат АК 102 отличается укороченным стволом. Но здесь ствол укорочен в меньшей степени, чем у АКС 74У, так что АК 102 скорее можно отнести к «штурмовым карабинам». Прицел АК 102 нарезан только до 500 м, что согласуется со стандартами стран НАТО. Возможна установка пламегасителей от АК 74, АК 74М или от АКС 74У.

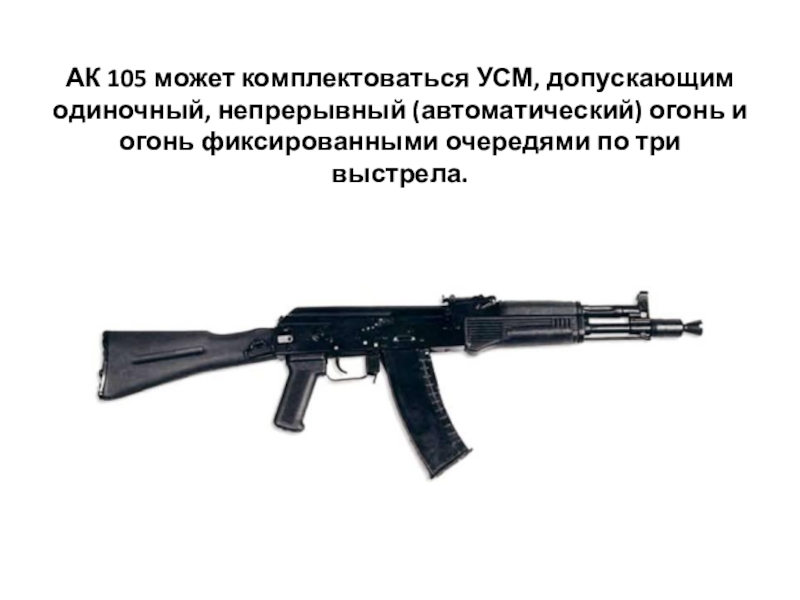

7,62x39 (обр. 1943 г.). АК 104 является аналогом АК 102 под патрон 7,62x39, а АК 105 - под патрон 5,45x39. АК 105 может комплектоваться УСМ, допускающим одиночный, непрерывный (автоматический) огонь и огонь фиксированными очередями по три выстрела.

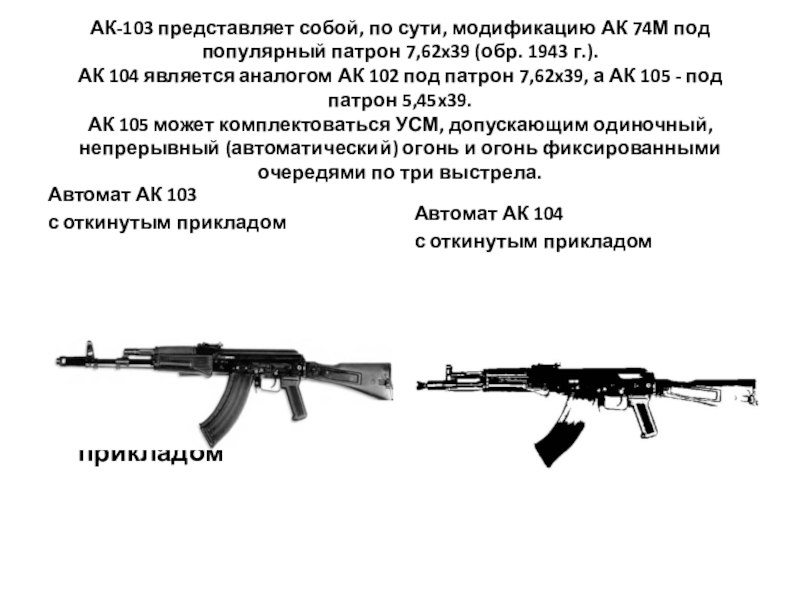

Автомат АК 103
с откинутым прикладом

Автомат АК 103
с откинутым прикладом

Автомат АК 104
с откинутым прикладом

огонь фиксированными очередями по три выстрела.

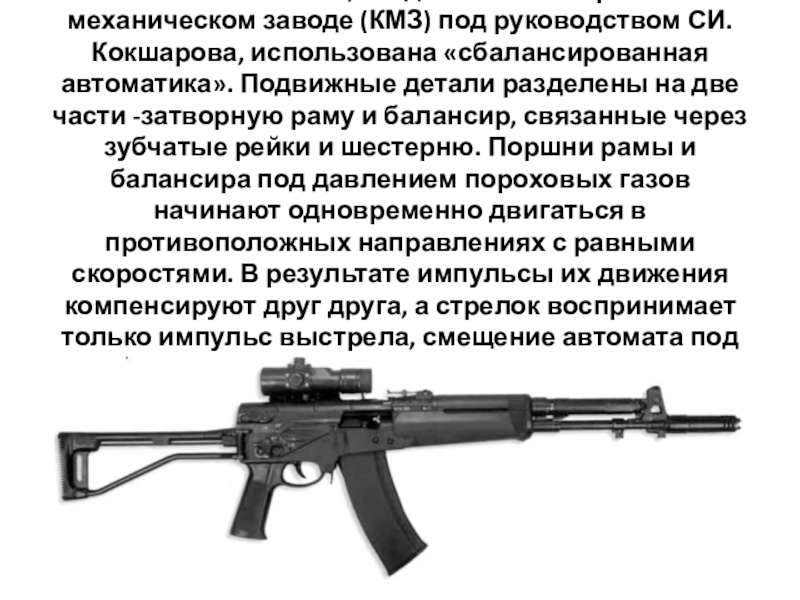

СИ. Кокшарова, использована «сбалансированная автоматика». Подвижные детали разделены на две части -затворную раму и балансир, связанные через зубчатые рейки и шестерню. Поршни рамы и балансира под давлением пороховых газов начинают одновременно двигаться в противоположных направлениях с равными скоростями. В результате импульсы их движения компенсируют друг друга, а стрелок воспринимает только импульс выстрела, смещение автомата под действием отдачи много меньше.

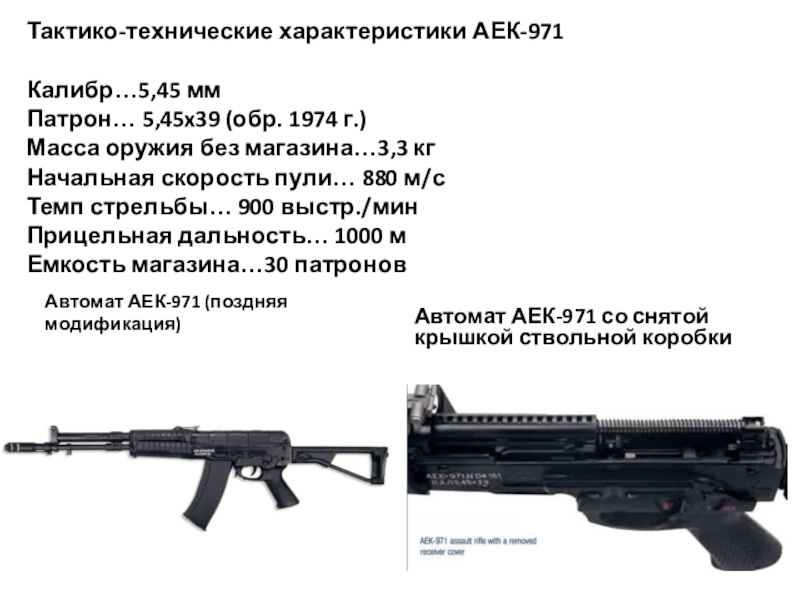

кг Начальная скорость пули… 880 м/с Темп стрельбы… 900 выстр./мин Прицельная дальность… 1000 м Емкость магазина…30 патронов

Автомат АЕК-971 (поздняя модификация)

Автомат АЕК-971 со снятой крышкой ствольной коробки

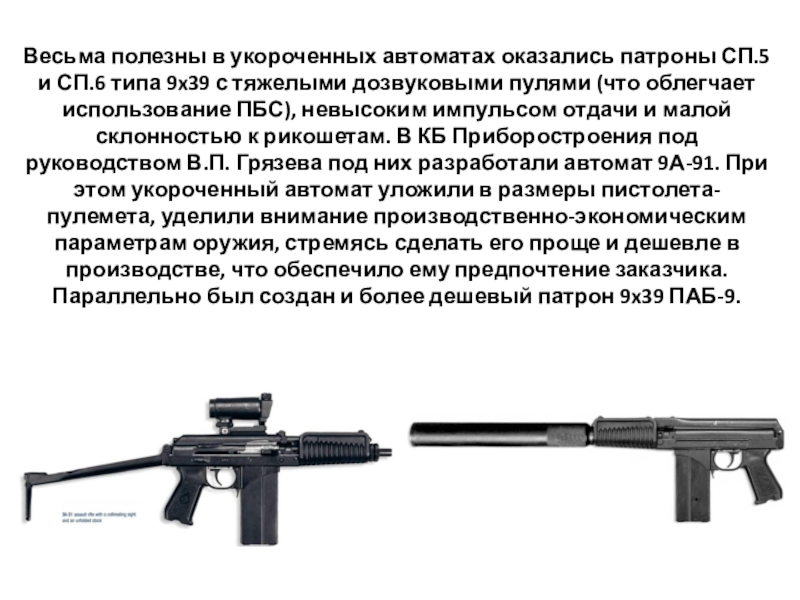

9x39 с тяжелыми дозвуковыми пулями (что облегчает использование ПБС), невысоким импульсом отдачи и малой склонностью к рикошетам. В КБ Приборостроения под руководством В.П. Грязева под них разработали автомат 9А-91. При этом укороченный автомат уложили в размеры пистолета-пулемета, уделили внимание производственно-экономическим параметрам оружия, стремясь сделать его проще и дешевле в производстве, что обеспечило ему предпочтение заказчика. Параллельно был создан и более дешевый патрон 9x39 ПАБ-9.

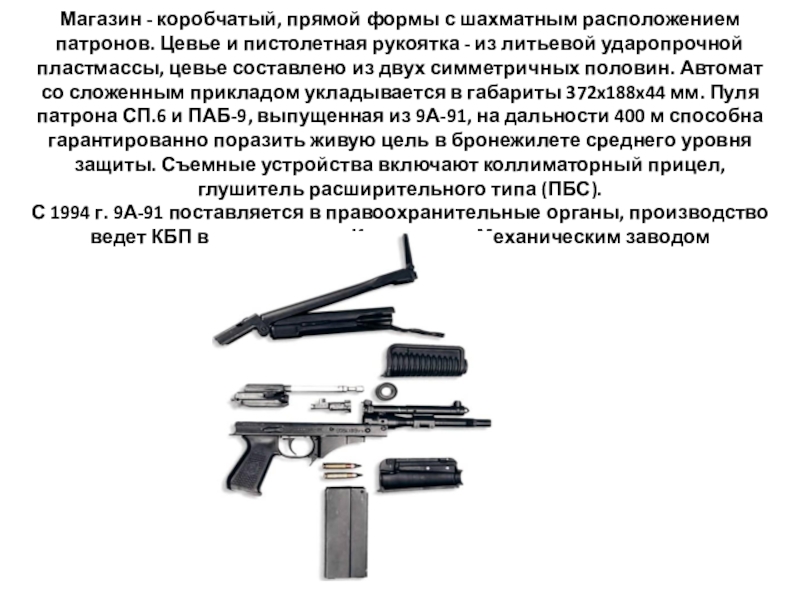

пистолетная рукоятка - из литьевой ударопрочной пластмассы, цевье составлено из двух симметричных половин. Автомат со сложенным прикладом укладывается в габариты 372x188x44 мм. Пуля патрона СП.6 и ПАБ-9, выпущенная из 9А-91, на дальности 400 м способна гарантированно поразить живую цель в бронежилете среднего уровня защиты. Съемные устройства включают коллиматорный прицел, глушитель расширительного типа (ПБС). С 1994 г. 9А-91 поставляется в правоохранительные органы, производство ведет КБП в кооперации с Ковровским Механическим заводом

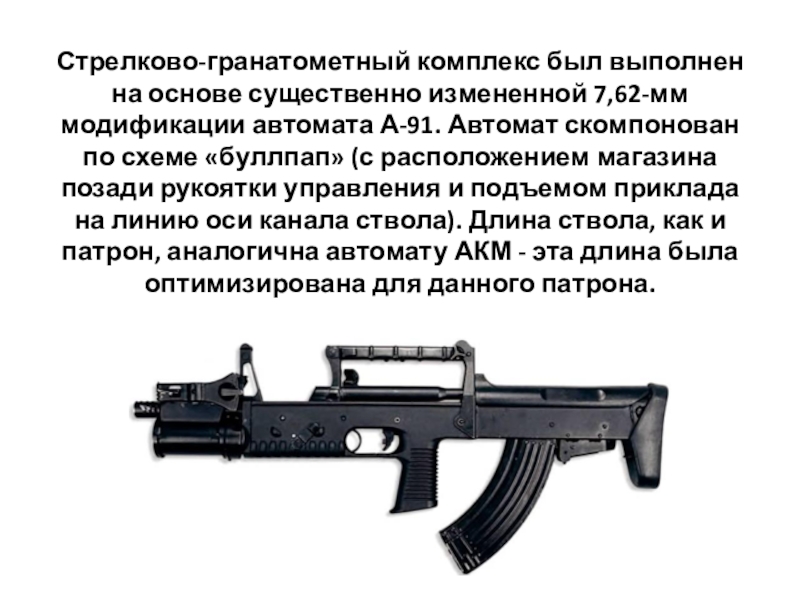

А-91. Автомат скомпонован по схеме «буллпап» (с расположением магазина позади рукоятки управления и подъемом приклада на линию оси канала ствола). Длина ствола, как и патрон, аналогична автомату АКМ - эта длина была оптимизирована для данного патрона.

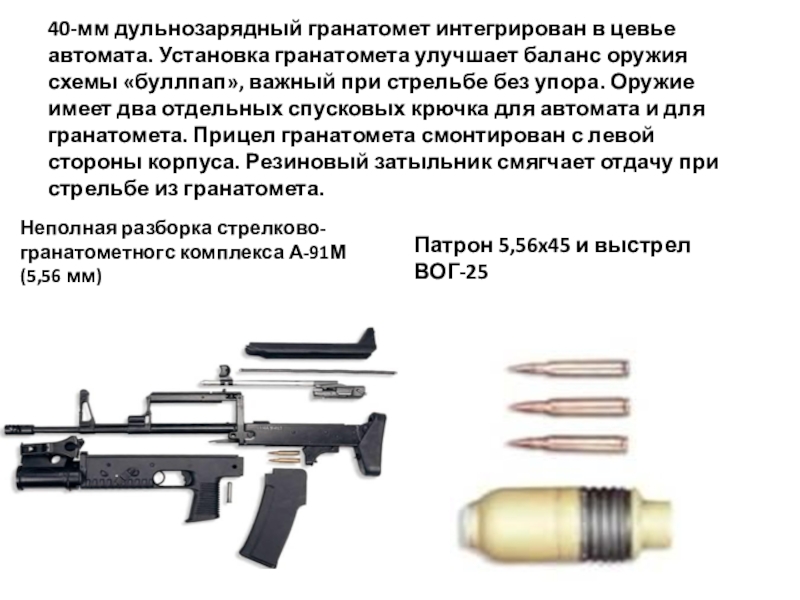

оружия схемы «буллпап», важный при стрельбе без упора. Оружие имеет два отдельных спусковых крючка для автомата и для гранатомета. Прицел гранатомета смонтирован с левой стороны корпуса. Резиновый затыльник смягчает отдачу при стрельбе из гранатомета.

Неполная разборка стрелково-гранатометногс комплекса А-91М (5,56 мм)

Патрон 5,56x45 и выстрел ВОГ-25

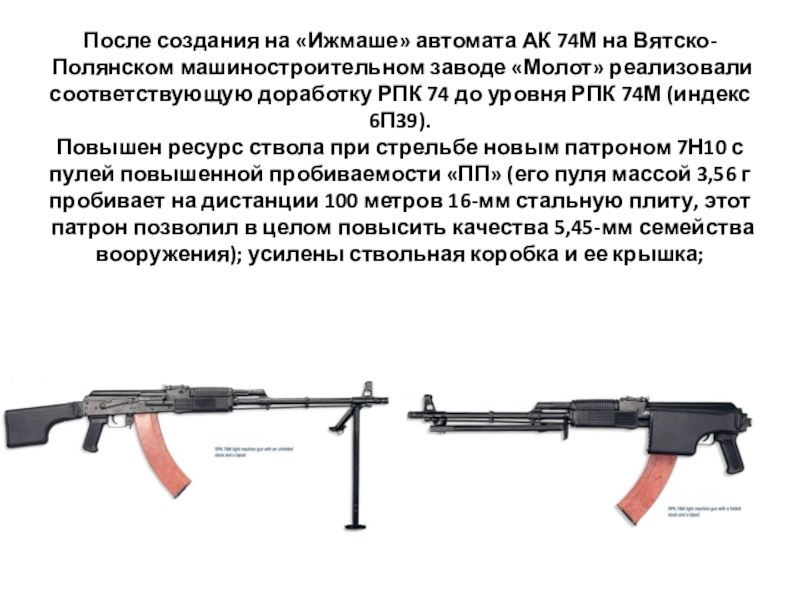

«Молот» реализовали соответствующую доработку РПК 74 до уровня РПК 74М (индекс 6П39). Повышен ресурс ствола при стрельбе новым патроном 7Н10 с пулей повышенной пробиваемости «ПП» (его пуля массой 3,56 г пробивает на дистанции 100 метров 16-мм стальную плиту, этот патрон позволил в целом повысить качества 5,45-мм семейства вооружения); усилены ствольная коробка и ее крышка;

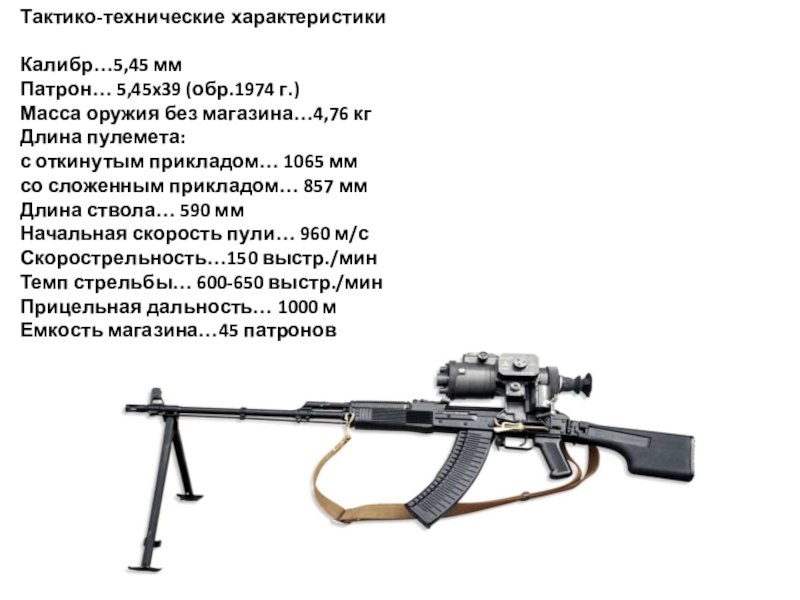

откинутым прикладом… 1065 мм со сложенным прикладом… 857 мм Длина ствола… 590 мм Начальная скорость пули… 960 м/с Скорострельность…150 выстр./мин Темп стрельбы… 600-650 выстр./мин Прицельная дальность… 1000 м Емкость магазина…45 патронов

7,62x53R

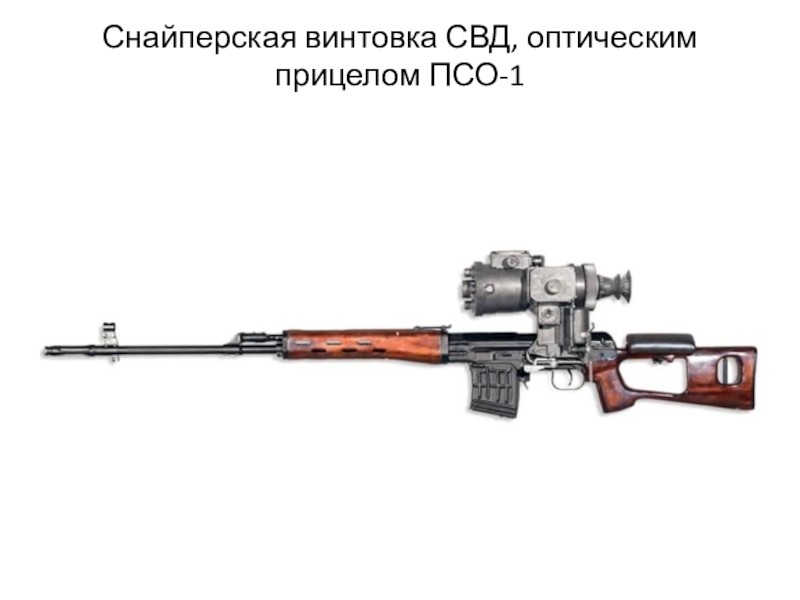

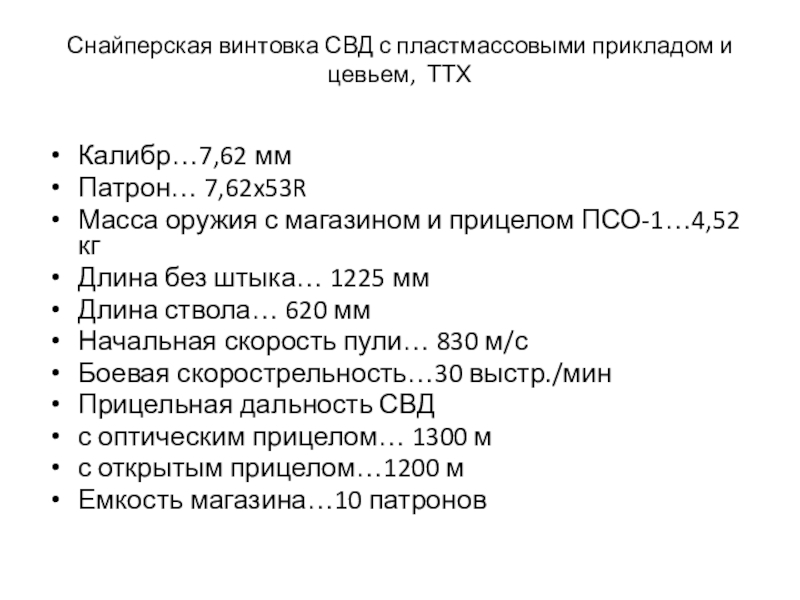

Масса оружия с магазином и прицелом ПСО-1…4,52 кг
Длина без штыка… 1225 мм
Длина ствола… 620 мм
Начальная скорость пули… 830 м/с
Боевая скорострельность…30 выстр./мин
Прицельная дальность СВД
с оптическим прицелом… 1300 м
с открытым прицелом…1200 м
Емкость магазина…10 патронов

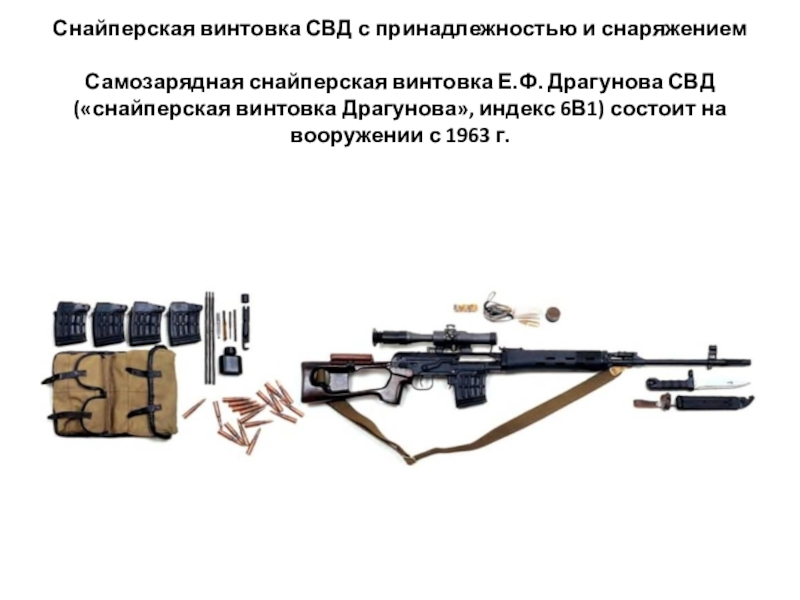

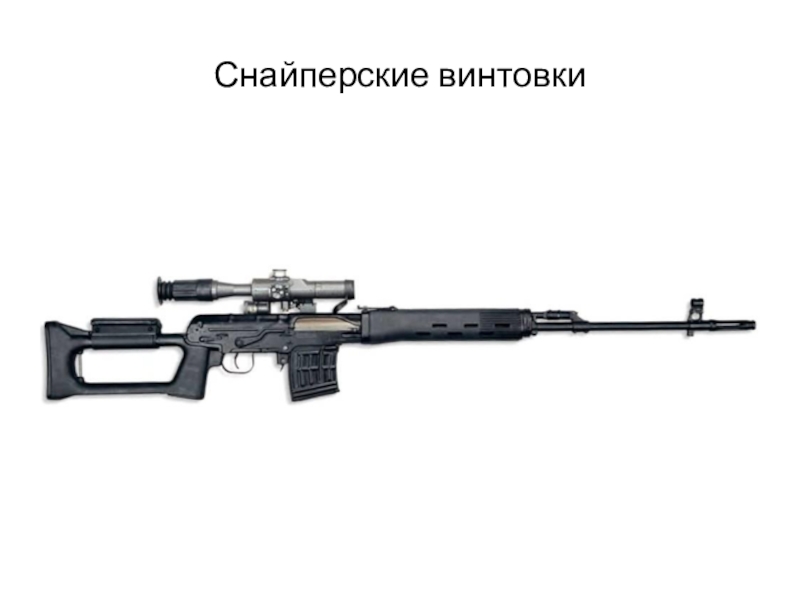

СВД («снайперская винтовка Драгунова», индекс 6В1) состоит на вооружении с 1963 г.

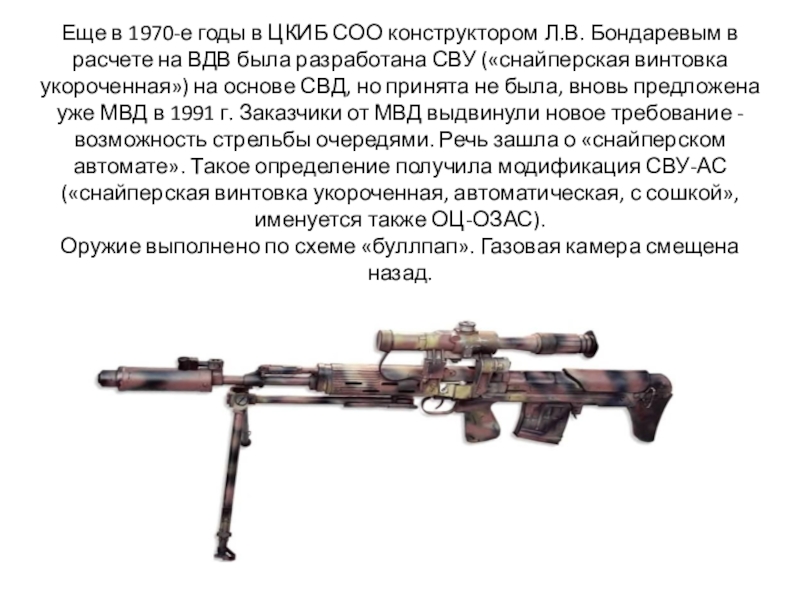

расчете на ВДВ была разработана СВУ («снайперская винтовка укороченная») на основе СВД, но принята не была, вновь предложена уже МВД в 1991 г. Заказчики от МВД выдвинули новое требование - возможность стрельбы очередями. Речь зашла о «снайперском автомате». Такое определение получила модификация СВУ-АС («снайперская винтовка укороченная, автоматическая, с сошкой», именуется также ОЦ-ОЗАС). Оружие выполнено по схеме «буллпап». Газовая камера смещена назад.

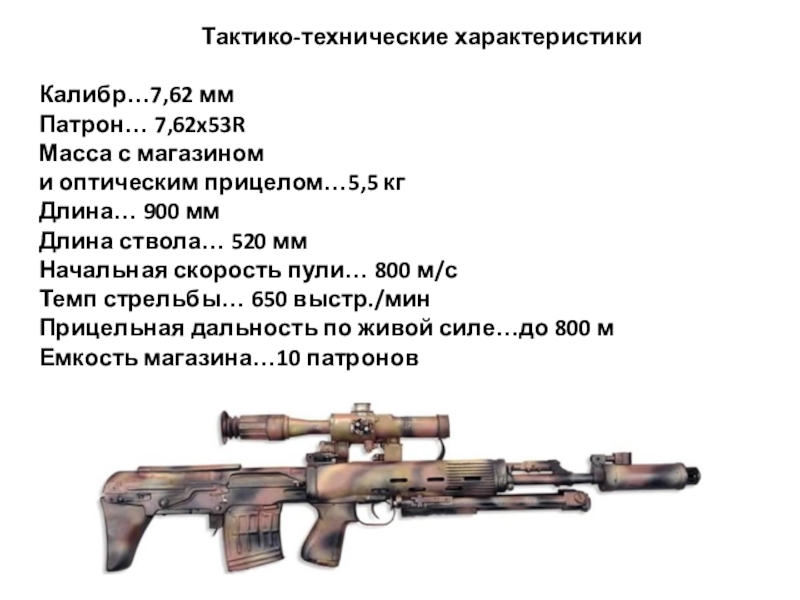

Тактико-технические характеристики   Калибр…7,62 мм Патрон… 7,62x53R Масса с магазином и оптическим прицелом…5,5 кг Длина… 900 мм Длина ствола… 520 мм Начальная скорость пули… 800 м/с Темп стрельбы… 650 выстр./мин Прицельная дальность по живой силе…до 800 м Емкость магазина…10 патронов

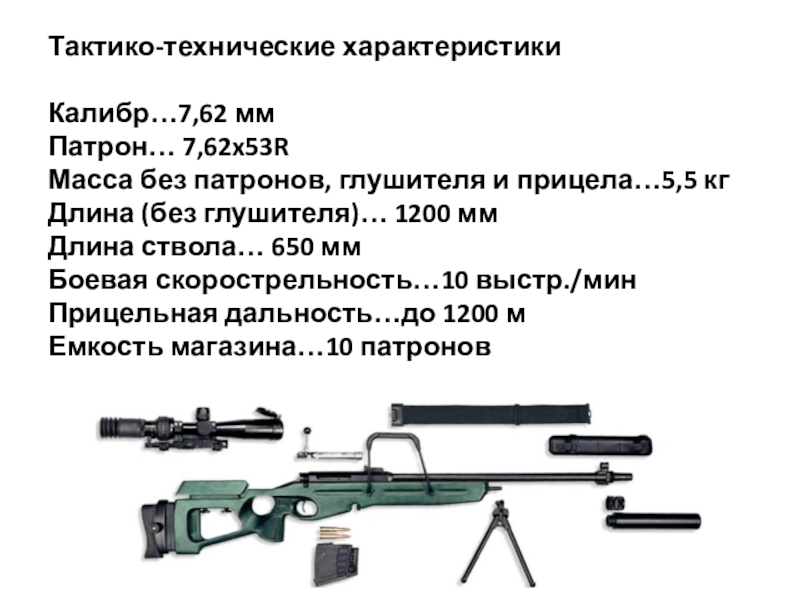

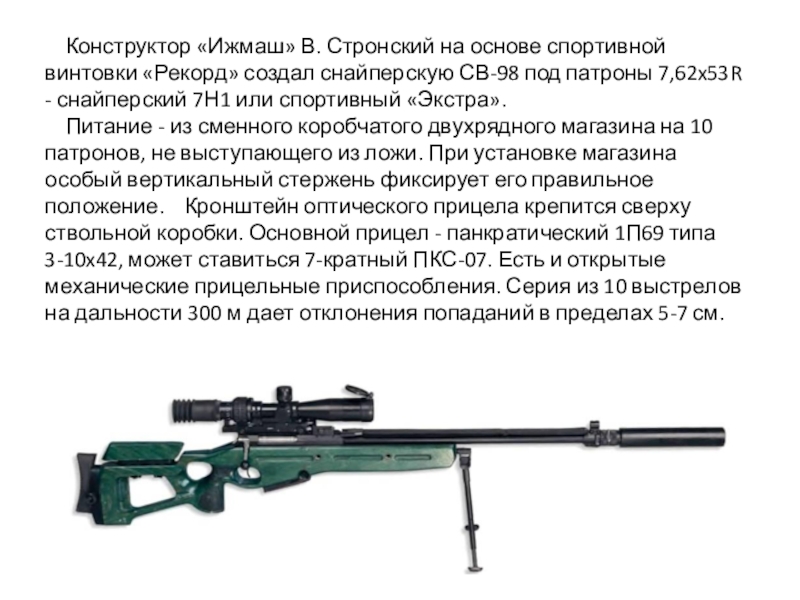

создал снайперскую СВ-98 под патроны 7,62x53R - снайперский 7Н1 или спортивный «Экстра». Питание - из сменного коробчатого двухрядного магазина на 10 патронов, не выступающего из ложи. При установке магазина особый вертикальный стержень фиксирует его правильное положение. Кронштейн оптического прицела крепится сверху ствольной коробки. Основной прицел - панкратический 1П69 типа 3-10x42, может ставиться 7-кратный ПКС-07. Есть и открытые механические прицельные приспособления. Серия из 10 выстрелов на дальности 300 м дает отклонения попаданий в пределах 5-7 см.

глушителя)… 1200 мм Длина ствола… 650 мм Боевая скорострельность…10 выстр./мин Прицельная дальность…до 1200 м Емкость магазина…10 патронов

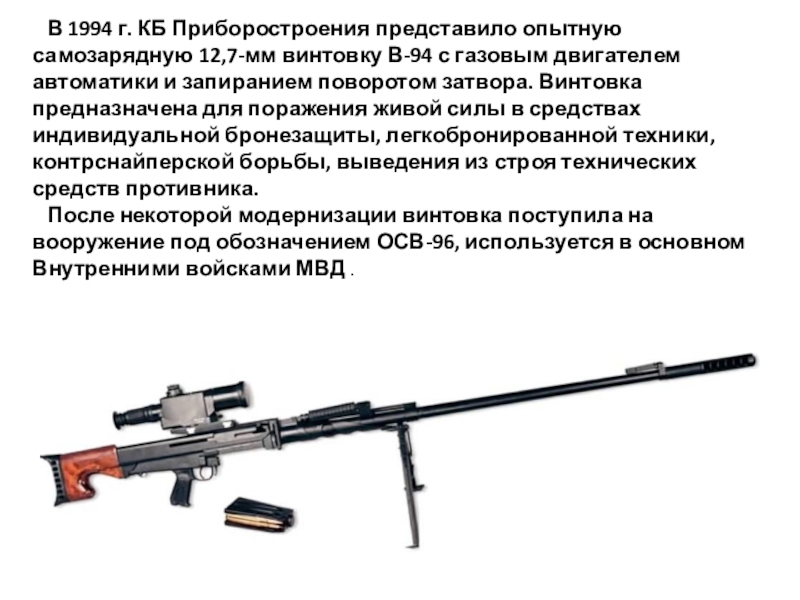

винтовку В-94 с газовым двигателем автоматики и запиранием поворотом затвора. Винтовка предназначена для поражения живой силы в средствах индивидуальной бронезащиты, легкобронированной техники, контрснайперской борьбы, выведения из строя технических средств противника. После некоторой модернизации винтовка поступила на вооружение под обозначением ОСВ-96, используется в основном Внутренними войсками МВД .

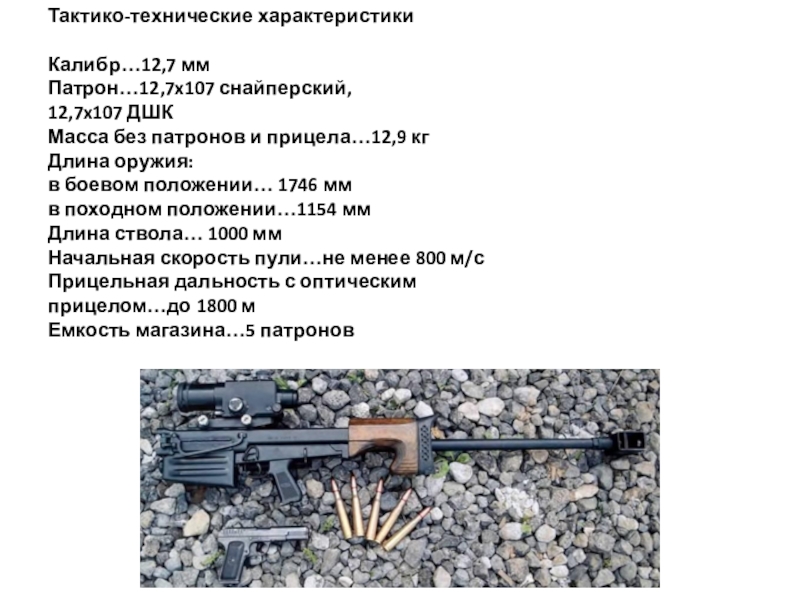

боевом положении… 1746 мм в походном положении…1154 мм Длина ствола… 1000 мм Начальная скорость пули…не менее 800 м/с Прицельная дальность с оптическим прицелом…до 1800 м Емкость магазина…5 патронов

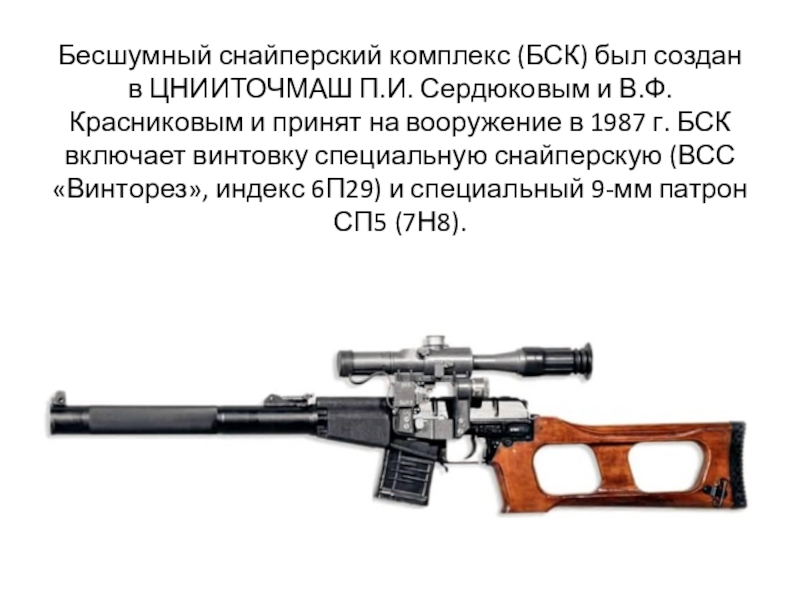

В.Ф. Красниковым и принят на вооружение в 1987 г. БСК включает винтовку специальную снайперскую (ВСС «Винторез», индекс 6П29) и специальный 9-мм патрон СП5 (7Н8).

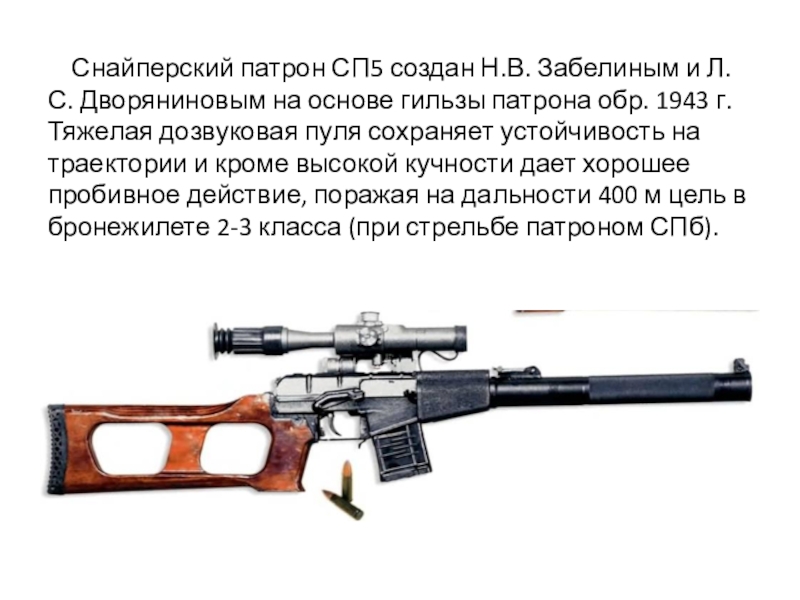

на основе гильзы патрона обр. 1943 г. Тяжелая дозвуковая пуля сохраняет устойчивость на траектории и кроме высокой кучности дает хорошее пробивное действие, поражая на дальности 400 м цель в бронежилете 2-3 класса (при стрельбе патроном СПб).

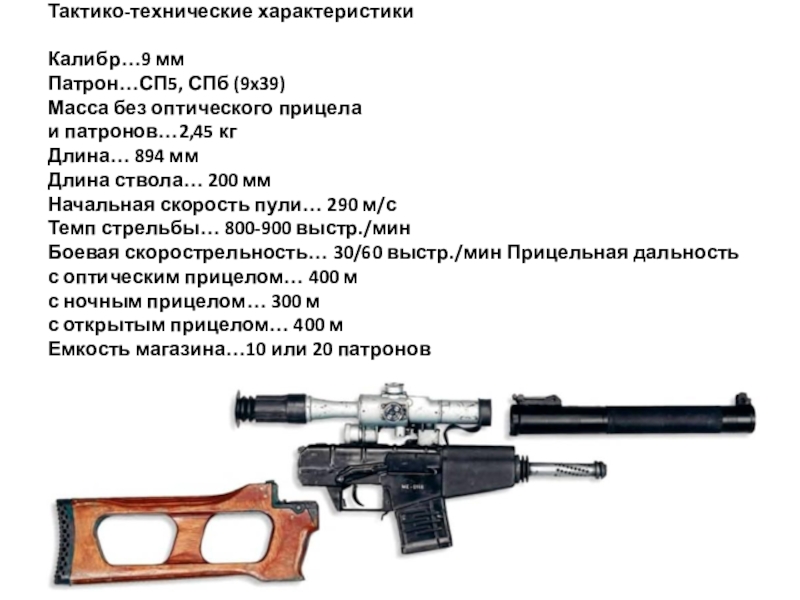

мм Длина ствола… 200 мм Начальная скорость пули… 290 м/с Темп стрельбы… 800-900 выстр./мин Боевая скорострельность… 30/60 выстр./мин Прицельная дальность с оптическим прицелом… 400 м с ночным прицелом… 300 м с открытым прицелом… 400 м Емкость магазина…10 или 20 патронов

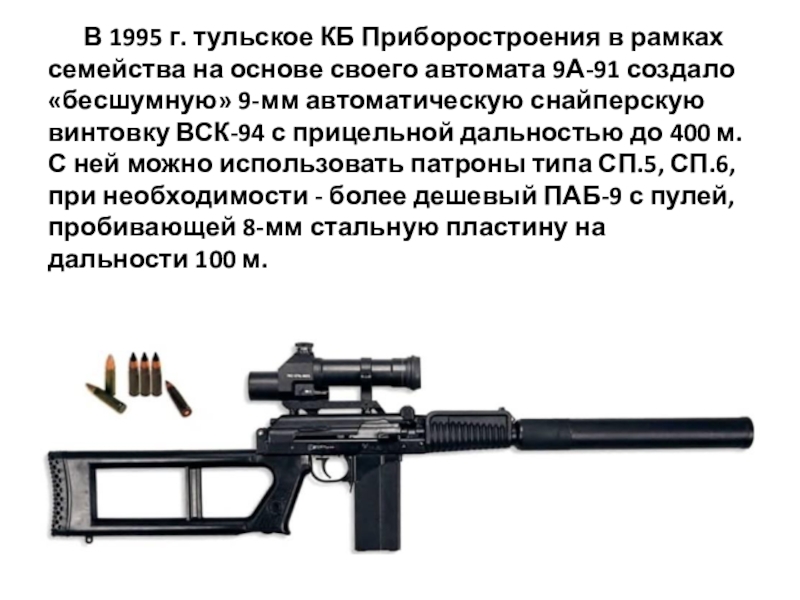

семейства на основе своего автомата 9А-91 создало «бесшумную» 9-мм автоматическую снайперскую винтовку ВСК-94 с прицельной дальностью до 400 м. С ней можно использовать патроны типа СП.5, СП.6, при необходимости - более дешевый ПАБ-9 с пулей, пробивающей 8-мм стальную пластину на дальности 100 м.

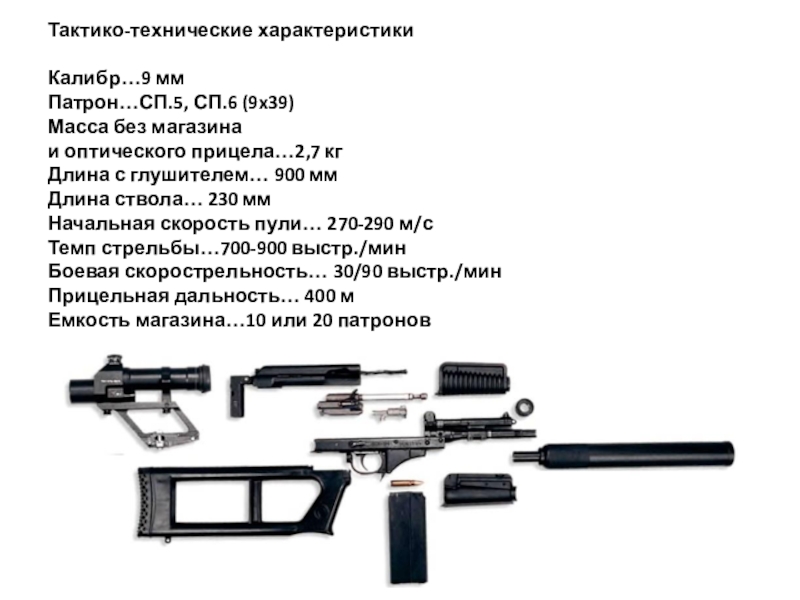

глушителем… 900 мм Длина ствола… 230 мм Начальная скорость пули… 270-290 м/с Темп стрельбы…700-900 выстр./мин Боевая скорострельность… 30/90 выстр./мин Прицельная дальность… 400 м Емкость магазина…10 или 20 патронов
