Слайд 1МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
ДОНЕЦКОЙ НАРОДНОЙ РЕСПУБЛИКИ
ГПОУ «МАКЕЕВСКОЕ МНОГОПРОФИЛЬНОЕ ПРОФЕССИОНАЛЬНО-ТЕХНИЧЕСКОЕ УЧИЛИЩЕ»

Тема: «Управление

асинхронным двигателем с фазным ротором»

Подготовил:
Пундиков Сергей Иванович
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИДОНЕЦКОЙ НАРОДНОЙ РЕСПУБЛИКИГПОУ «МАКЕЕВСКОЕ МНОГОПРОФИЛЬНОЕ ПРОФЕССИОНАЛЬНО-ТЕХНИЧЕСКОЕ УЧИЛИЩЕ» Тема: «Управление асинхронным двигателем с фазным ротором»  Подготовил:

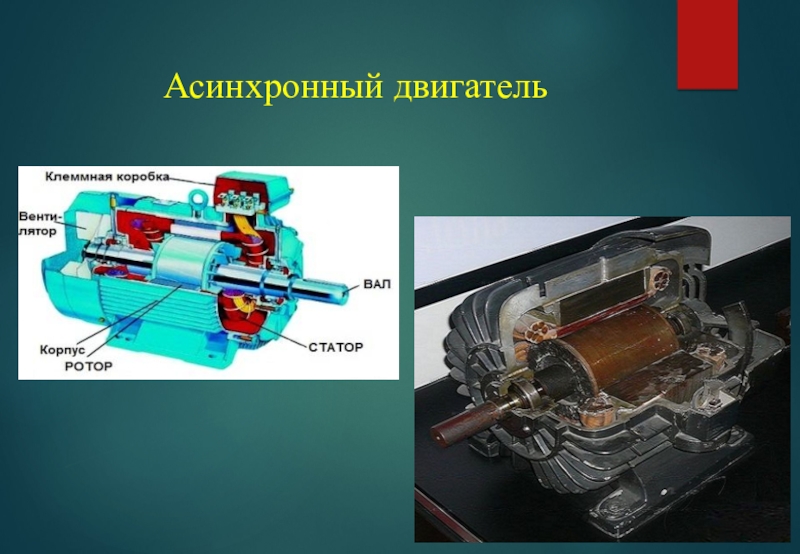

Слайд 2Асинхронный двигатель

Асинхронный двигатель

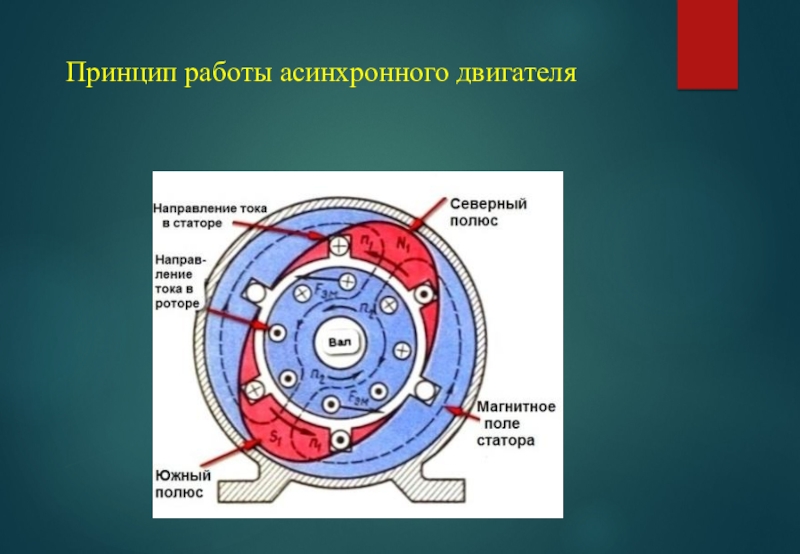

Слайд 3Принцип работы асинхронного двигателя


Принцип работы асинхронного двигателя

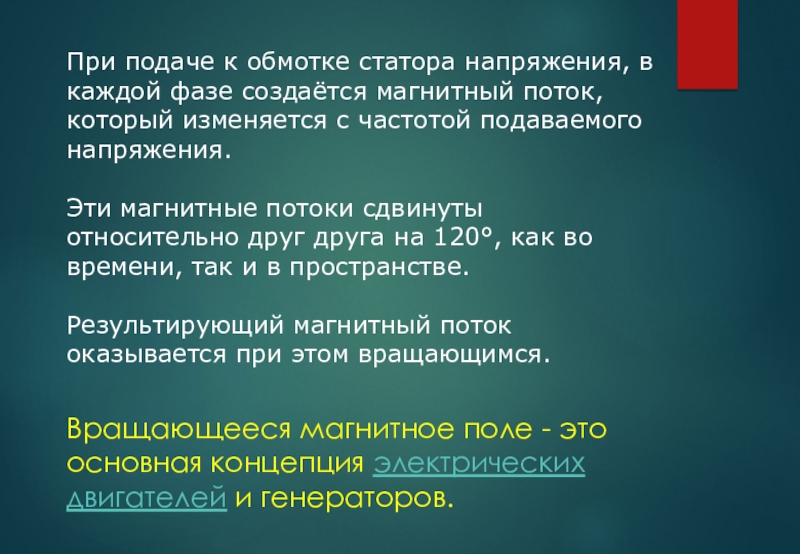

Слайд 4При подаче к обмотке статора напряжения, в каждой фазе создаётся магнитный

поток, который изменяется с частотой подаваемого напряжения.

Эти магнитные потоки сдвинуты относительно друг друга на 120°, как во времени, так и в пространстве.

Результирующий магнитный поток оказывается при этом вращающимся.

Вращающееся магнитное поле - это основная концепция электрических двигателей и генераторов.

При подаче к обмотке статора напряжения, в каждой фазе создаётся магнитный поток, который изменяется с частотой подаваемого

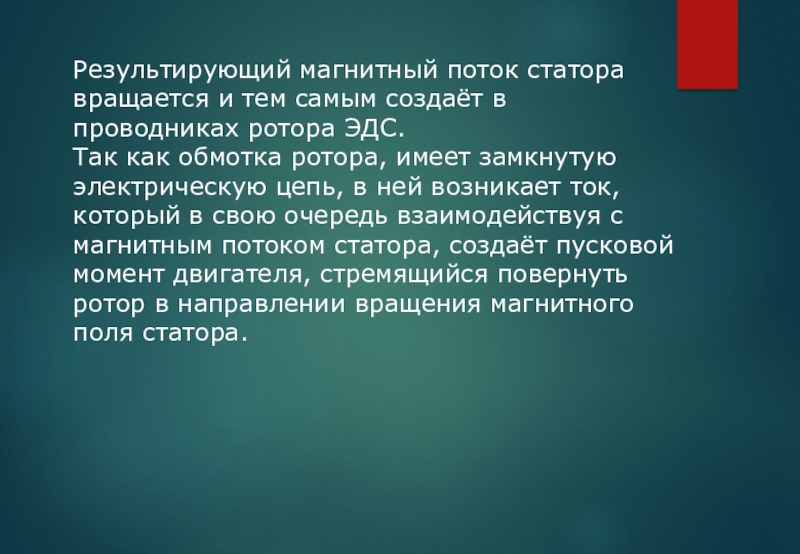

Слайд 5Результирующий магнитный поток статора
вращается и тем самым создаёт в проводниках

ротора ЭДС.
Так как обмотка ротора, имеет замкнутую электрическую цепь, в ней возникает ток, который в свою очередь взаимодействуя с магнитным потоком статора, создаёт пусковой момент двигателя, стремящийся повернуть ротор в направлении вращения магнитного поля статора.
Результирующий магнитный поток статора вращается и тем самым создаёт в проводниках ротора ЭДС. Так как обмотка ротора,

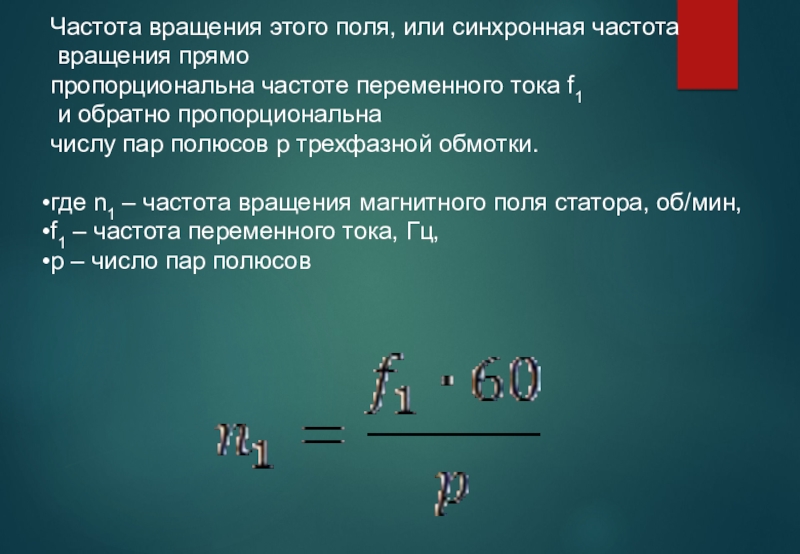

Слайд 6Частота вращения этого поля, или синхронная частота
вращения прямо
пропорциональна частоте

переменного тока f1
и обратно пропорциональна
числу пар полюсов р трехфазной обмотки.

где n1 – частота вращения магнитного поля статора, об/мин,
f1 – частота переменного тока, Гц,
p – число пар полюсов

Частота вращения этого поля, или синхронная частота вращения прямо пропорциональна частоте переменного тока f1 и обратно пропорциональна

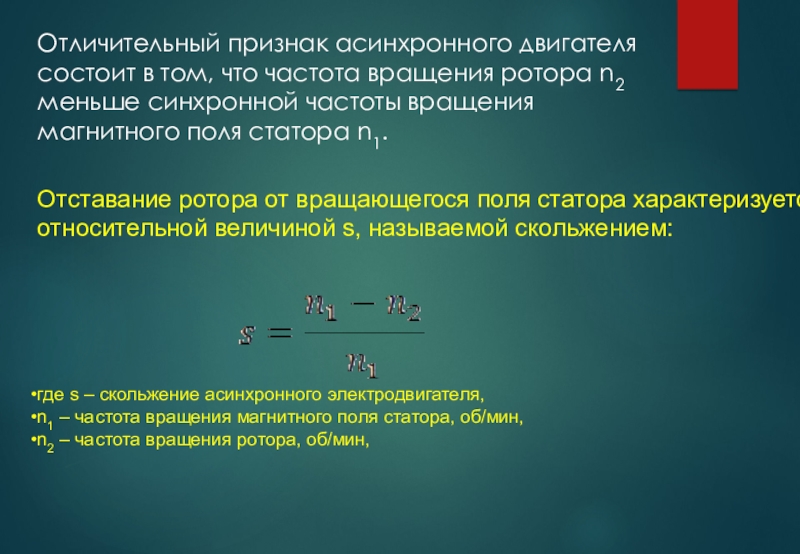

Слайд 7Отличительный признак асинхронного двигателя состоит в том, что частота вращения ротора

n2 меньше синхронной частоты вращения магнитного поля статора n1.

Отставание ротора от вращающегося поля статора характеризуется относительной величиной s, называемой скольжением:






где s – скольжение асинхронного электродвигателя,
n1 – частота вращения магнитного поля статора, об/мин,
n2 – частота вращения ротора, об/мин,

Отличительный признак асинхронного двигателя состоит в том, что частота вращения ротора n2 меньше синхронной частоты вращения магнитного

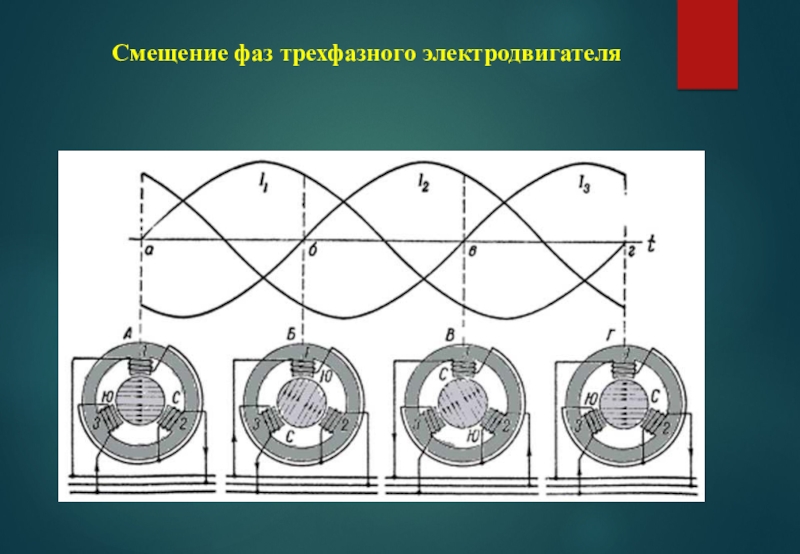

Слайд 8Смещение фаз трехфазного электродвигателя

Смещение фаз трехфазного электродвигателя

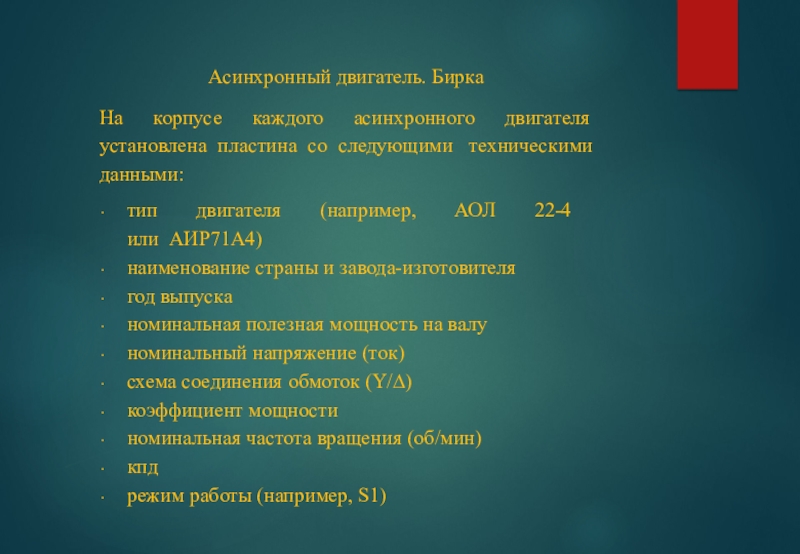

Слайд 9Асинхронный двигатель. Бирка

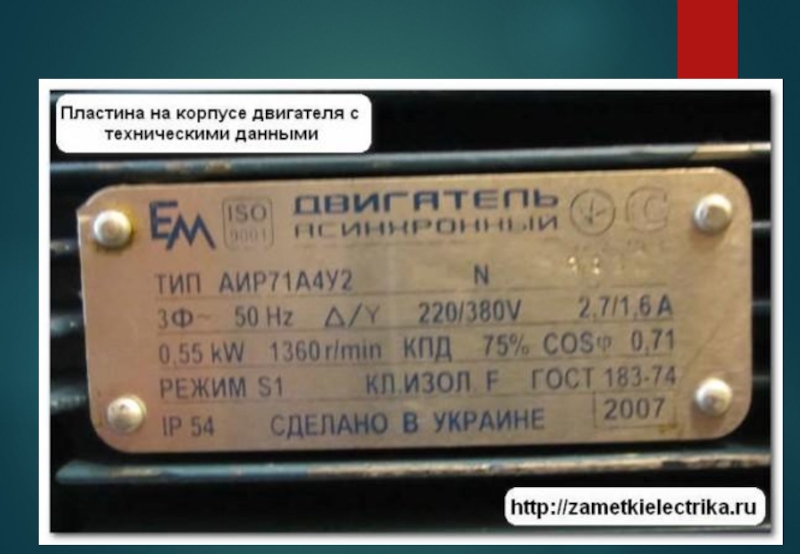

На корпусе каждого асинхронного двигателя установлена пластина со следующими

техническими данными:
тип двигателя (например, АОЛ 22-4 или  АИР71А4)
наименование страны и завода-изготовителя
год выпуска
номинальная полезная мощность на валу
номинальный напряжение (ток)
схема соединения обмоток (Y/∆)
коэффициент мощности
номинальная частота вращения (об/мин)
кпд
режим работы (например, S1)
Асинхронный двигатель. БиркаНа корпусе каждого асинхронного двигателя установлена пластина со следующими  техническими данными:тип двигателя (например, АОЛ 22-4

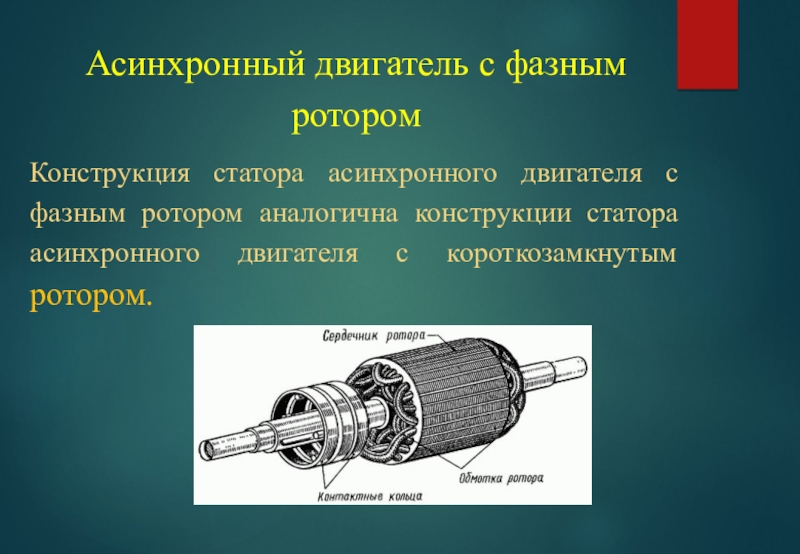

Слайд 11Асинхронный двигатель с фазным ротором
Конструкция статора асинхронного двигателя с фазным ротором

аналогична конструкции статора асинхронного двигателя с короткозамкнутым ротором.
Асинхронный двигатель с фазным роторомКонструкция статора асинхронного двигателя с фазным ротором аналогична конструкции статора асинхронного двигателя с

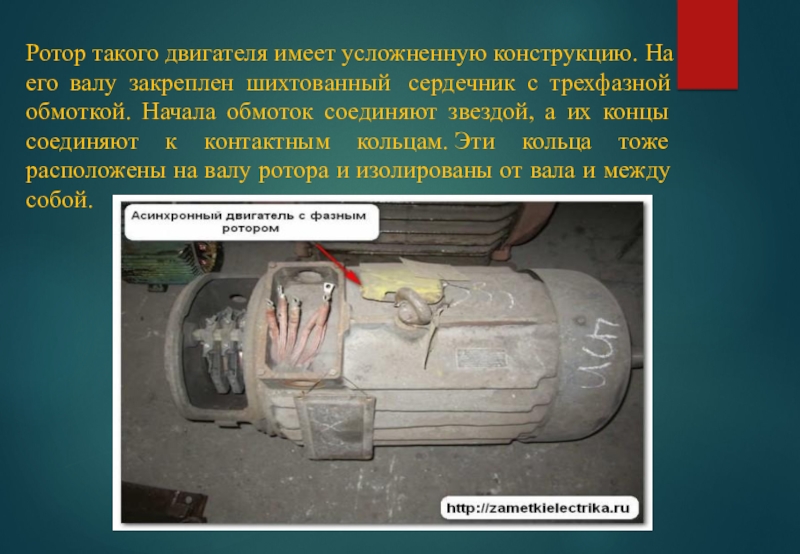

Слайд 12Ротор такого двигателя имеет усложненную конструкцию. На его валу закреплен шихтованный

сердечник с трехфазной обмоткой. Начала обмоток соединяют звездой, а их концы соединяют к контактным кольцам. Эти кольца тоже расположены на валу ротора и изолированы от вала и между собой.
Ротор такого двигателя имеет усложненную конструкцию. На его валу закреплен шихтованный  сердечник с трехфазной обмоткой. Начала обмоток

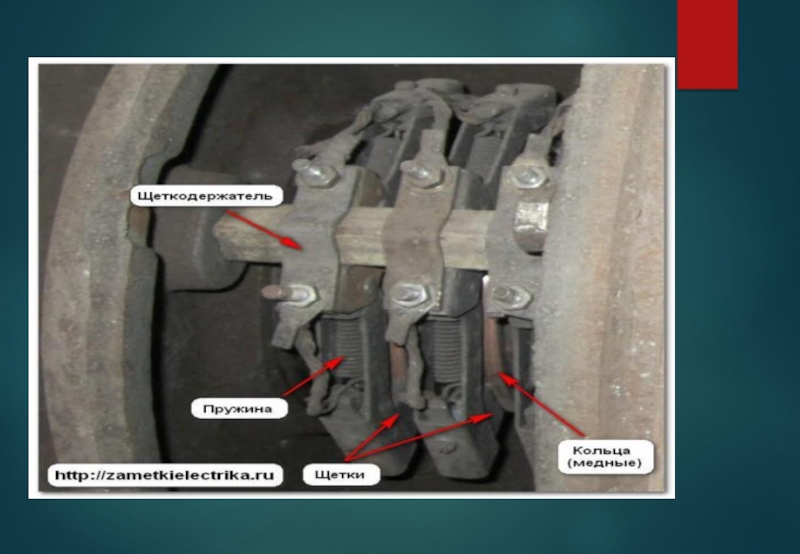

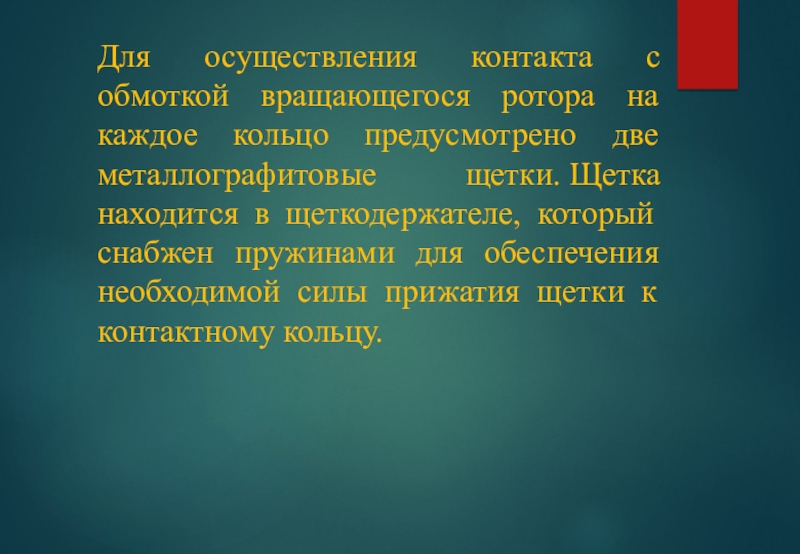

Слайд 13Для осуществления контакта с обмоткой вращающегося ротора на каждое кольцо предусмотрено

две металлографитовые щетки. Щетка находится в щеткодержателе, который снабжен пружинами для обеспечения необходимой силы прижатия щетки к контактному кольцу.
Для осуществления контакта с обмоткой вращающегося ротора на каждое кольцо предусмотрено две металлографитовые щетки. Щетка находится в щеткодержателе,

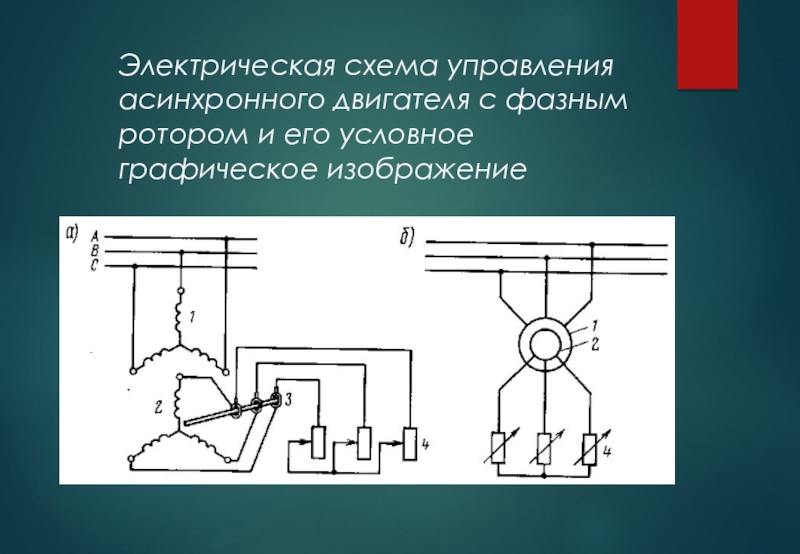

Слайд 15Электрическая схема управления асинхронного двигателя с фазным ротором и его условное

графическое изображение
Электрическая схема управления асинхронного двигателя с фазным ротором и его условное графическое изображение

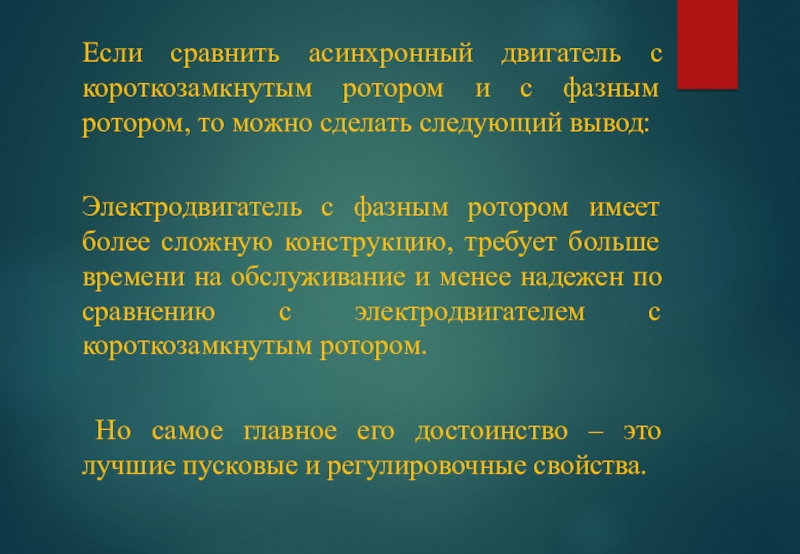

Слайд 16Если сравнить асинхронный двигатель с короткозамкнутым ротором и с фазным ротором,

то можно сделать следующий вывод:

Электродвигатель с фазным ротором имеет более сложную конструкцию, требует больше времени на обслуживание и менее надежен по сравнению с электродвигателем с короткозамкнутым ротором.

Но самое главное его достоинство – это лучшие пусковые и регулировочные свойства.
Если сравнить асинхронный двигатель с короткозамкнутым ротором и с фазным ротором, то можно сделать следующий вывод:Электродвигатель с
