Презентация, доклад на тему Умный дом
Содержание
- 1. Умный дом
- 2. Назначение: Прибор приемно-контрольный охранно-пожарный «Сигнал-20» предназначен для охраны
- 3. Описание прибора: На основании закреплена печатная плата с
- 4. Характеристики: Три реле ПЦН 28 В / 2
- 5. Настройка прибора: Прибор позволяет через пульт "С2000" или
- 6. К контактам «+U1», «-U1» и «+U2», «-U2»

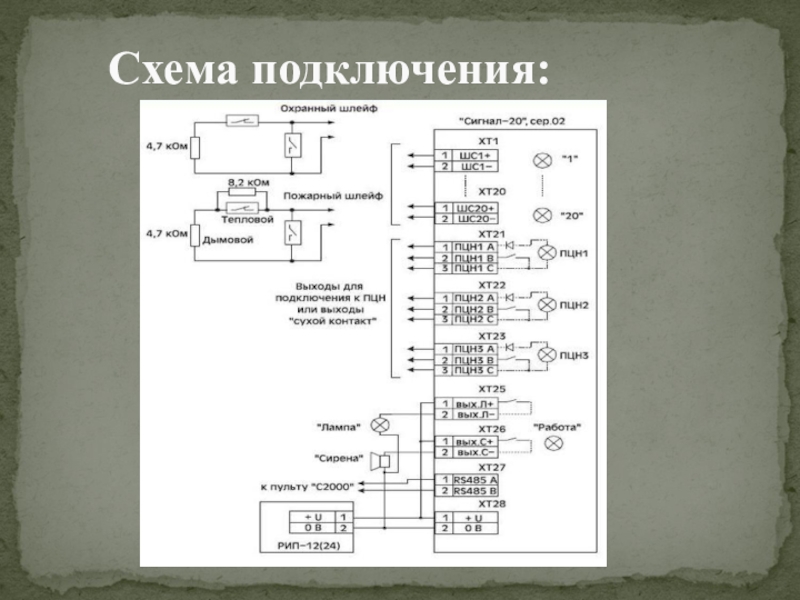

- 7. Схема подключения:
- 8. Спасибо за внимание.
Назначение: Прибор приемно-контрольный охранно-пожарный «Сигнал-20» предназначен для охраны магазинов, банков, аптек и других учреждений автономно и централизованно от несогласованных проникновений и пожаров. Он может работать практически с любыми типами охранных и пожарных извещателей. ППКОП «Сигнал-20» реагирует на

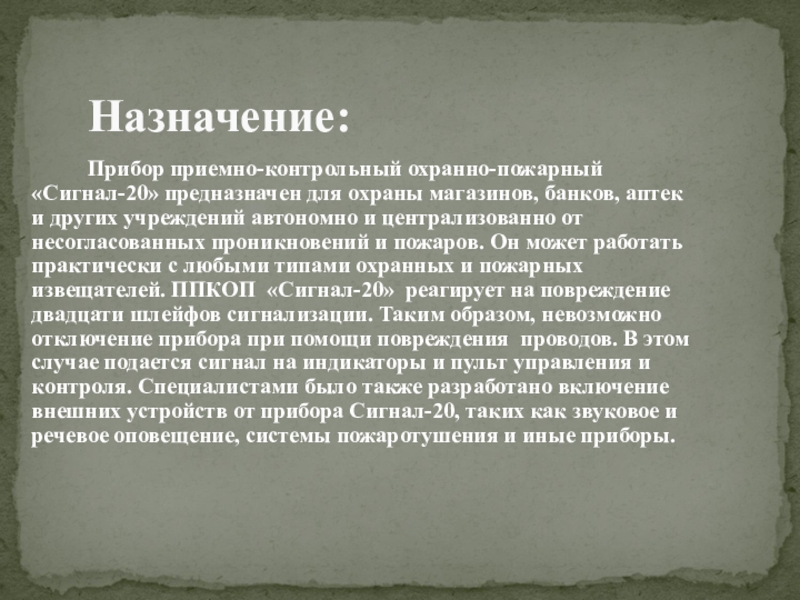

Слайд 2Назначение:
Прибор приемно-контрольный охранно-пожарный «Сигнал-20» предназначен для охраны магазинов, банков, аптек и
других учреждений автономно и централизованно от несогласованных проникновений и пожаров. Он может работать практически с любыми типами охранных и пожарных извещателей. ППКОП «Сигнал-20» реагирует на повреждение двадцати шлейфов сигнализации. Таким образом, невозможно отключение прибора при помощи повреждения проводов. В этом случае подается сигнал на индикаторы и пульт управления и контроля. Специалистами было также разработано включение внешних устройств от прибора Сигнал-20, таких как звуковое и речевое оповещение, системы пожаротушения и иные приборы.
Слайд 3Описание прибора:
На основании закреплена печатная плата с радиоэлементами, на которой также
расположены переключатели, светодиодные индикаторы и колодки для внешних соединений прибора. На основании также расположены отверстия для крепления прибора к стене.
Слайд 4Характеристики:
Три реле ПЦН 28 В / 2 А или 80 В
/ 0,1 мА
Два реле для управления внешними световыми и звуковыми оповещателями 28 В / 2 А
Максимальный ток шлейфа сигнализации в дежурном режиме: 1,2 мА, напряжение: 24 В. Ограничение тока через сработавший извещатель: 20 мА
Питание: 10,2 – 28,0 В (DC), 250 мА (без оповещателей)
Наличие дополнительного питания охранных извещателей: нет.
Ток потребления в дежурном режиме – не более:
- 200 мА при питании 24 В
- 400 мА при питании 12 В
Количество токопотребляющих извещателей, подключаемых к одному шлейфу сигнализации зависит от типов датчиков ("Окно" - 40 шт., "Фотон-8" - 1 шт., "Волна-5" - 1 шт., "ДИП-3М"- до 16 шт., "ДИП-У"-до 20 шт.,"ИП212-3СУ"- до 16шт.)
Два реле для управления внешними световыми и звуковыми оповещателями 28 В / 2 А
Максимальный ток шлейфа сигнализации в дежурном режиме: 1,2 мА, напряжение: 24 В. Ограничение тока через сработавший извещатель: 20 мА
Питание: 10,2 – 28,0 В (DC), 250 мА (без оповещателей)
Наличие дополнительного питания охранных извещателей: нет.
Ток потребления в дежурном режиме – не более:
- 200 мА при питании 24 В
- 400 мА при питании 12 В
Количество токопотребляющих извещателей, подключаемых к одному шлейфу сигнализации зависит от типов датчиков ("Окно" - 40 шт., "Фотон-8" - 1 шт., "Волна-5" - 1 шт., "ДИП-3М"- до 16 шт., "ДИП-У"-до 20 шт.,"ИП212-3СУ"- до 16шт.)
Слайд 5Настройка прибора:
Прибор позволяет через пульт "С2000" или компьютер программировать параметры прибора
и управлять состояниями и режимами ШС прибора и его выходными ключами. Для настройки прибора на конкретный вариант использования он обеспечивает программирование ряда параметров, хранящихся в энергонезависимой памяти.
Прибор имеет три группы конфигурационных параметров:
1) Системные - влияют на функционирование прибора в целом.
2) Параметры шлейфов сигнализации.
3) Параметры выходных реле.
Шлейфы типов 1, 2 и 3 являются пожарными, типов 4 и 5 являются охранными.
Прибор имеет три группы конфигурационных параметров:
1) Системные - влияют на функционирование прибора в целом.
2) Параметры шлейфов сигнализации.
3) Параметры выходных реле.
Шлейфы типов 1, 2 и 3 являются пожарными, типов 4 и 5 являются охранными.

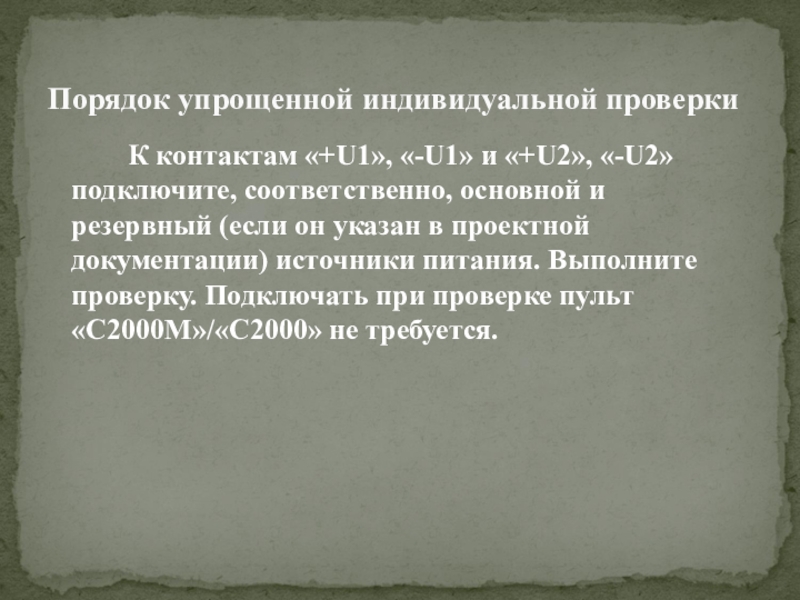

Слайд 6 К контактам «+U1», «-U1» и «+U2», «-U2» подключите, соответственно, основной и
резервный (если он указан в проектной документации) источники питания. Выполните проверку. Подключать при проверке пульт «С2000М»/«С2000» не требуется.
Порядок упрощенной индивидуальной проверки
