Презентация, доклад на тему Углы установки отвала бульдозера по МДК 01.01. по профессии Машинист дорожных и строительных машин

№ 50»
р.п. Средняя Ахтуба
Волгоградская область
2019 год

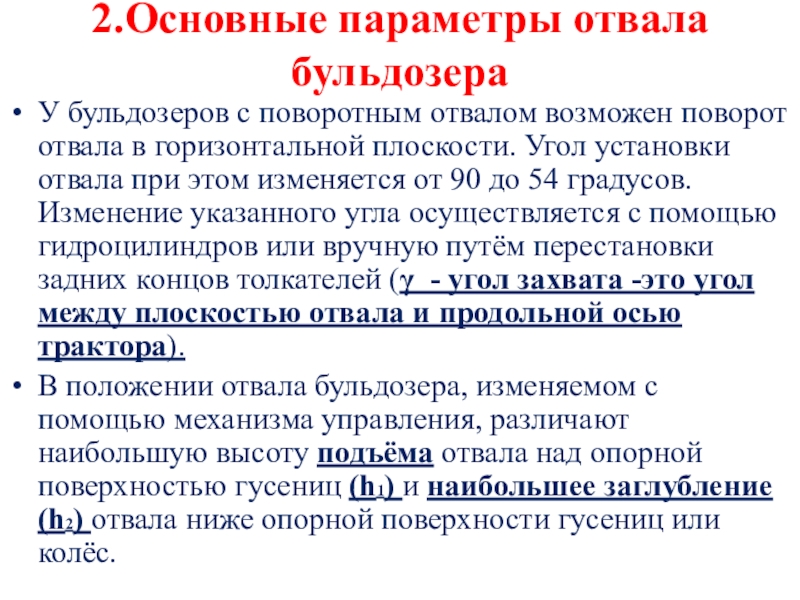

в горизонтальной плоскости. Угол установки отвала при этом изменяется от 90 до 54 градусов. Изменение указанного угла осуществляется с помощью гидроцилиндров или вручную путём перестановки задних концов толкателей (γ - угол захвата -это угол между плоскостью отвала и продольной осью трактора).
В положении отвала бульдозера, изменяемом с помощью механизма управления, различают наибольшую высоту подъёма отвала над опорной поверхностью гусениц (h1) и наибольшее заглубление (h2) отвала ниже опорной поверхности гусениц или колёс.

называют углом резания (α). У большинства бульдозеров этот угол можно регулировать, изменяя длину раскосов или положение места их крепления к отвалу.
У некоторых бульдозеров предусматривается регулирование наклона отвала в вертикальной плоскости. Угол, образуемый линией лезвия ножа и горизонтальной плоскостью, называют углом перекоса отвала (β). Его регулируют с помощью гидроцилиндров или вручную путём изменения длины одного раскоса или места его крепления.
