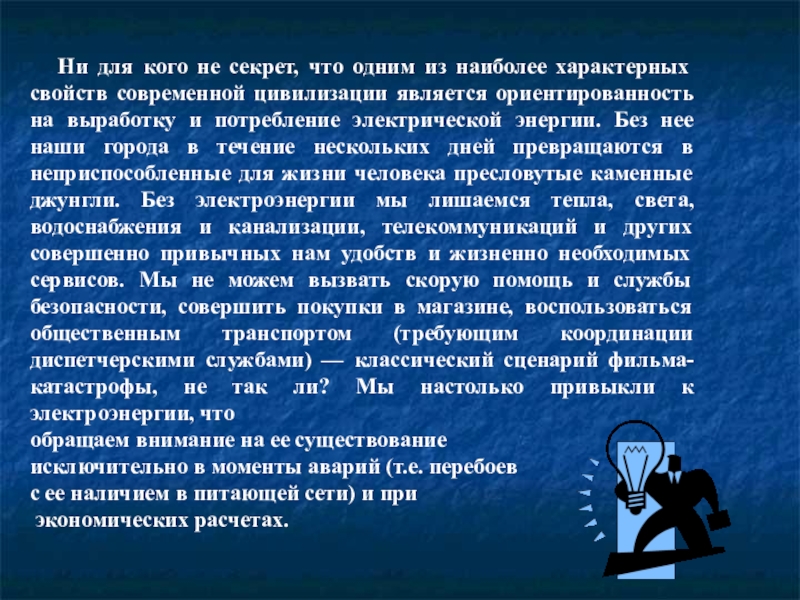

характерных свойств современной цивилизации является ориентированность на выработку и потребление электрической энергии. Без нее наши города в течение нескольких дней превращаются в неприспособленные для жизни человека пресловутые каменные джунгли. Без электроэнергии мы лишаемся тепла, света, водоснабжения и канализации, телекоммуникаций и других совершенно привычных нам удобств и жизненно необходимых сервисов. Мы не можем вызвать скорую помощь и службы безопасности, совершить покупки в магазине, воспользоваться общественным транспортом (требующим координации диспетчерскими службами) — классический сценарий фильма-катастрофы, не так ли? Мы настолько привыкли к электроэнергии, что
обращаем внимание на ее существование
исключительно в моменты аварий (т.е. перебоев
с ее наличием в питающей сети) и при
экономических расчетах.

электроснабжения и электропотребления существует ряд проблем. К ним можно отнести недостаточность технологического учета и низкий уровень оснащенности существующих систем учета.
Недостаточность технологического учета приводит к искажению значений коммерческих потерь, балансов электроэнергии и отсутствию контроля за рациональным ее использованием.
Коммерческие счетчики потребителей электроэнергии жилищной, социально-бытовой сферы, а зачастую и крупных потребителей не имеют возможности измерения реактивной составляющей мощности.

использования энергоресурсов у крупных потребителей является внедрение автоматизированных систем контроля и учета энергоносителей (АСКУЭ). Автоматизированные системы контроля и учета
энергоносителей бывают двух видов: локальные и распределительными.

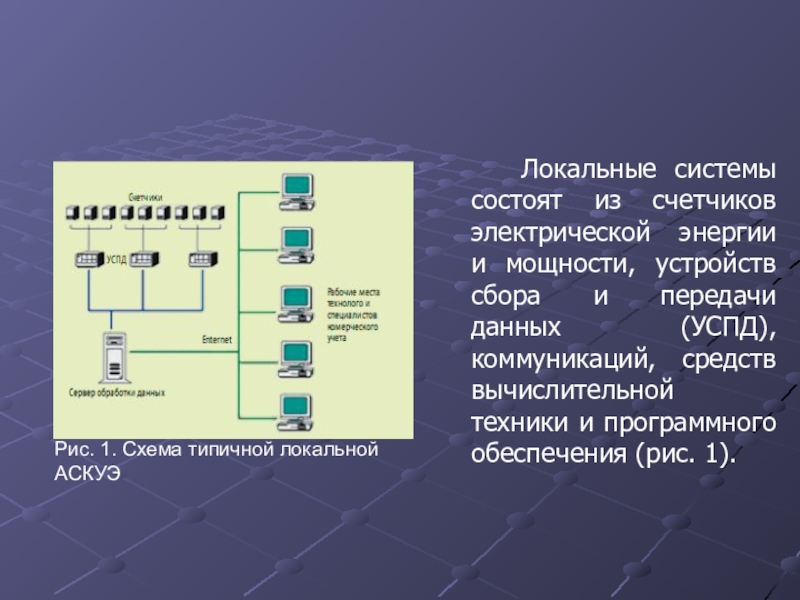

из счетчиков электрической энергии и мощности, устройств сбора и передачи данных (УСПД), коммуникаций, средств вычислительной техники и программного обеспечения (рис. 1).

2) — это несколько ЭВМ с установленным программным обеспечением приема, обработки, хранения и передачи данных коммерческого учета. Основная задача узла распределенной АСКУЭ — это обеспечение межуровневого обмена данными (например, между несколькими предприятиями холдинга и центральным офисом с реализацией автоматического обмена с контролирующими структурами и поставщиками энергии). При этом на узлы распределенной АСКУЭ, как правило, возлагается и задача интеграции разнотипных локальных АСКУЭ, поддерживающих различные протоколы и форматы обмена данными.

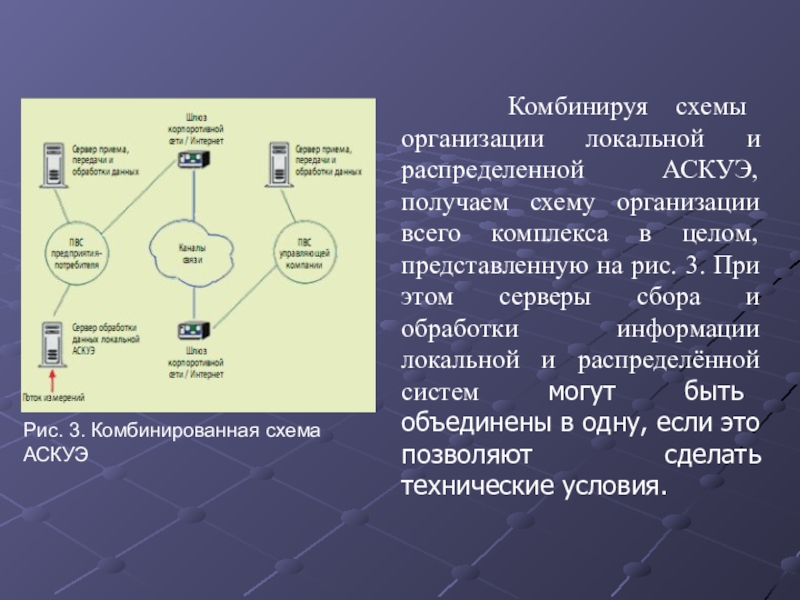

и распределенной АСКУЭ, получаем схему организации всего комплекса в целом, представленную на рис. 3. При этом серверы сбора и обработки информации локальной и распределённой систем могут быть объединены в одну, если это позволяют сделать технические условия.

физических лиц предназначены счётчики электрической энергии.

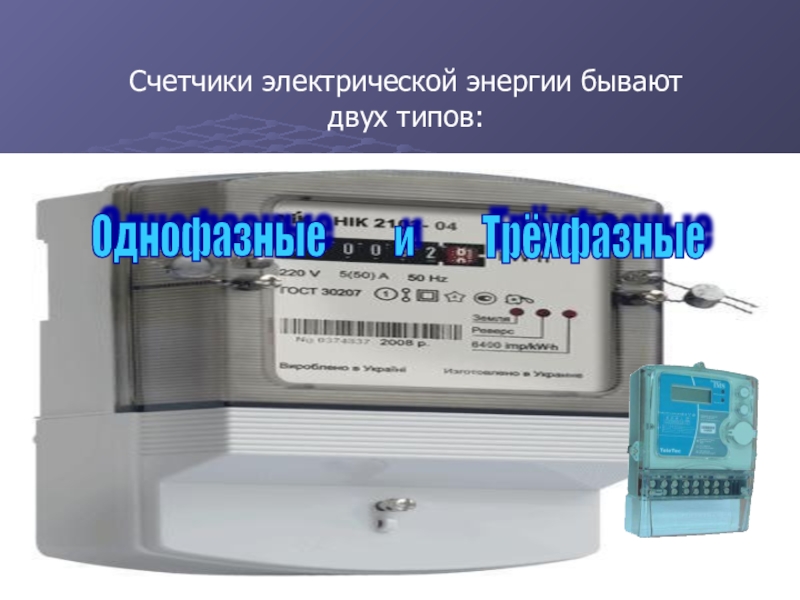

двух типов:

Однофазные

и

Трёхфазные

5

3

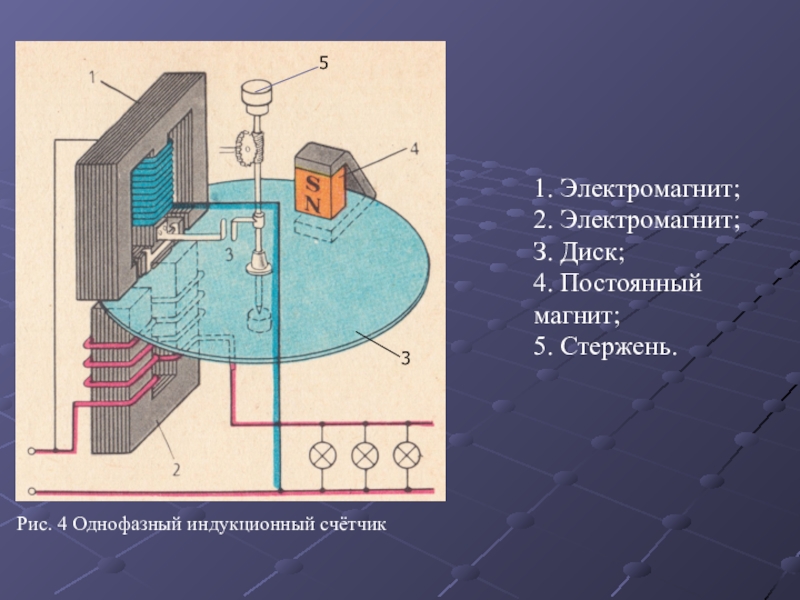

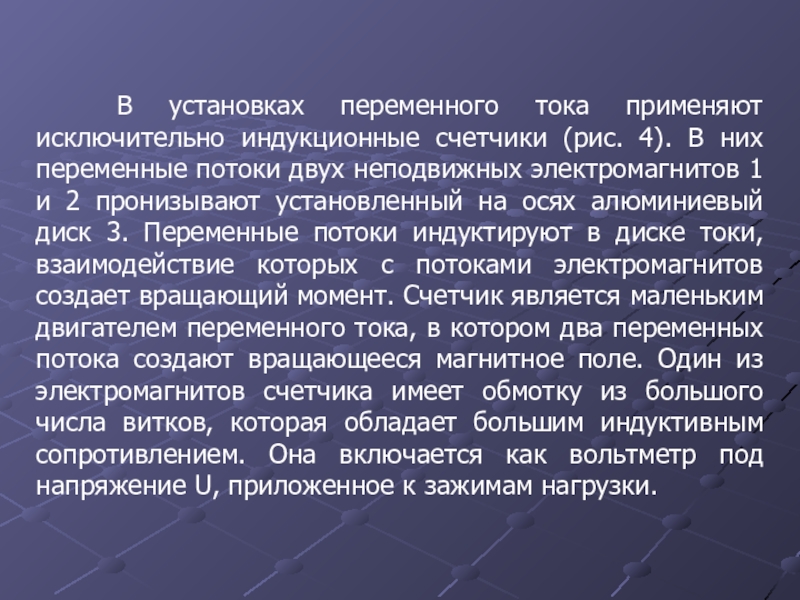

4). В них переменные потоки двух неподвижных электромагнитов 1 и 2 пронизывают установленный на осях алюминиевый диск 3. Переменные потоки индуктируют в диске токи, взаимодействие которых с потоками электромагнитов создает вращающий момент. Счетчик является маленьким двигателем переменного тока, в котором два переменных потока создают вращающееся магнитное поле. Один из электромагнитов счетчика имеет обмотку из большого числа витков, которая обладает большим индуктивным сопротивлением. Она включается как вольтметр под напряжение U, приложенное к зажимам нагрузки.

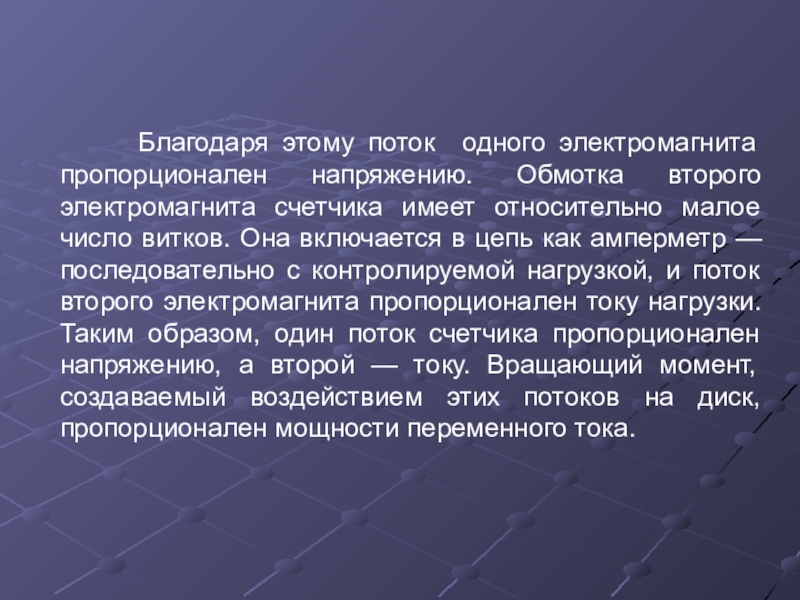

Обмотка второго электромагнита счетчика имеет относительно малое число витков. Она включается в цепь как амперметр — последовательно с контролируемой нагрузкой, и поток второго электромагнита пропорционален току нагрузки. Таким образом, один поток счетчика пропорционален напряжению, а второй — току. Вращающий момент, создаваемый воздействием этих потоков на диск, пропорционален мощности переменного тока.

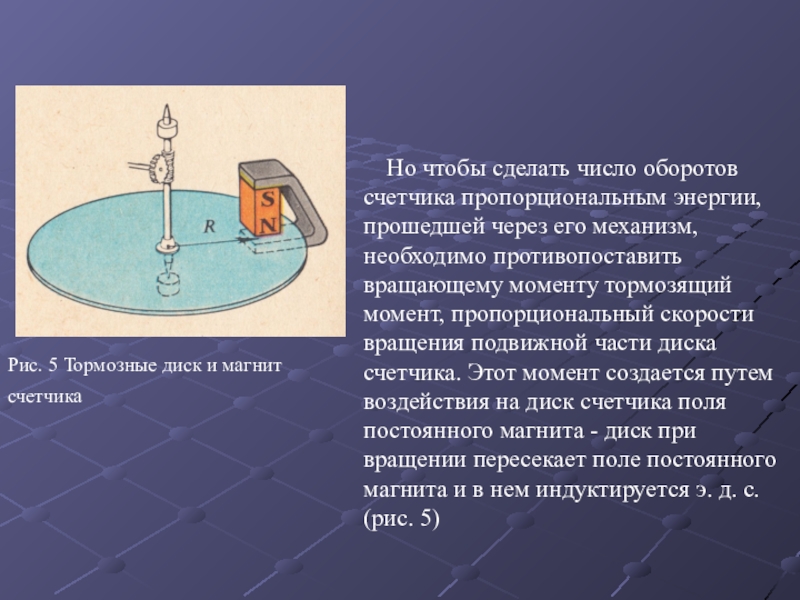

число оборотов счетчика пропорциональным энергии, прошедшей через его механизм, необходимо противопоставить вращающему моменту тормозящий момент, пропорциональный скорости вращения подвижной части диска счетчика. Этот момент создается путем воздействия на диск счетчика поля постоянного магнита - диск при вращении пересекает поле постоянного магнита и в нем индуктируется э. д. с. (рис. 5)

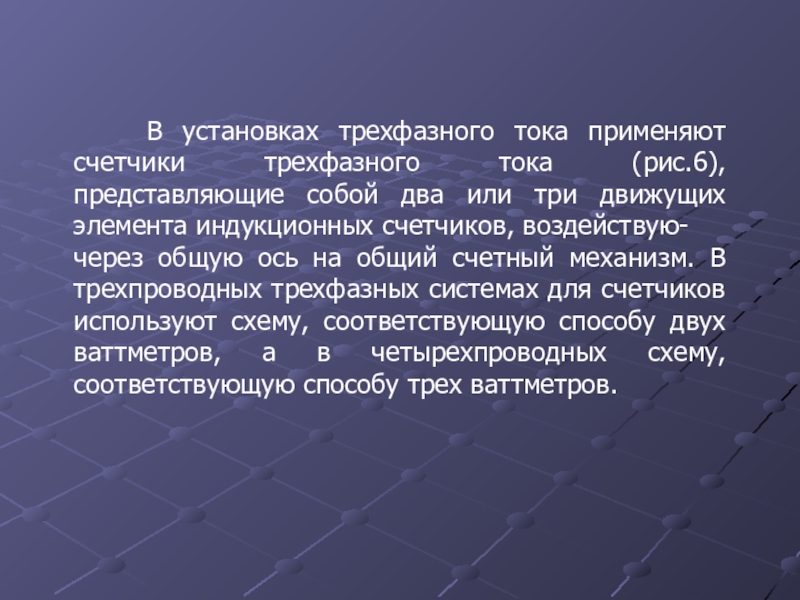

представляющие собой два или три движущих элемента индукционных счетчиков, воздействую-
через общую ось на общий счетный механизм. В трехпроводных трехфазных системах для счетчиков используют схему, соответствующую способу двух ваттметров, а в четырехпроводных схему, соответствующую способу трех ваттметров.

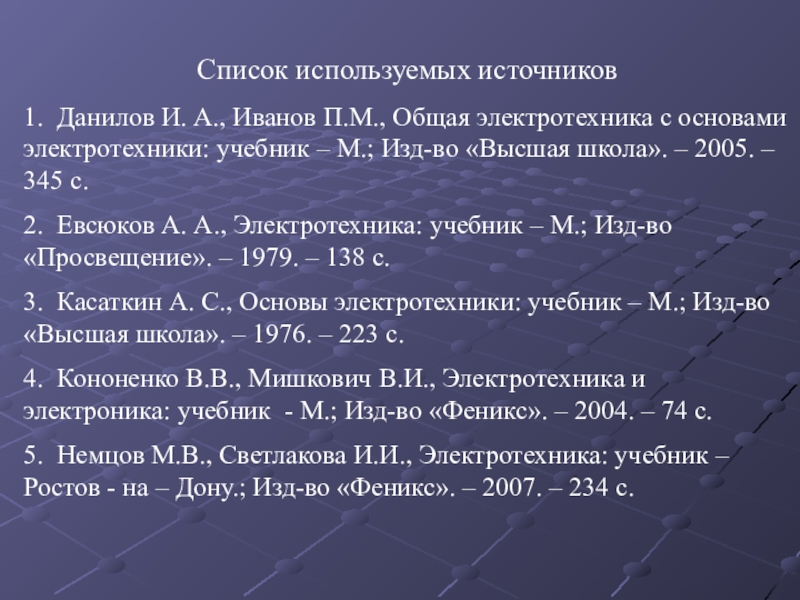

основами электротехники: учебник – М.; Изд-во «Высшая школа». – 2005. – 345 с.
2. Евсюков А. А., Электротехника: учебник – М.; Изд-во «Просвещение». – 1979. – 138 с.
3. Касаткин А. С., Основы электротехники: учебник – М.; Изд-во «Высшая школа». – 1976. – 223 с.
4. Кононенко В.В., Мишкович В.И., Электротехника и электроника: учебник - М.; Изд-во «Феникс». – 2004. – 74 с.
5. Немцов М.В., Светлакова И.И., Электротехника: учебник – Ростов - на – Дону.; Изд-во «Феникс». – 2007. – 234 с.
