Презентация, доклад на тему Цветные металлы и сплавы. Занятие 3.
Содержание
- 1. Цветные металлы и сплавы. Занятие 3.
- 2. УЧЕБНЫЕ ВОПРОСЫ:9. Медь, её свойства, применение10. Латунь, её марки,
- 3. Медь в чистом виде имеет красный цвет;
- 4. Выпускают медь следующих марок:катодная — МВ4к, МООк,
- 5. По содержанию примесей различают марки меди:МОО (99,99%
- 6. Химические элементы, используемые при леги-ровании, обозначают в марках медных сплавов следующими индексами:

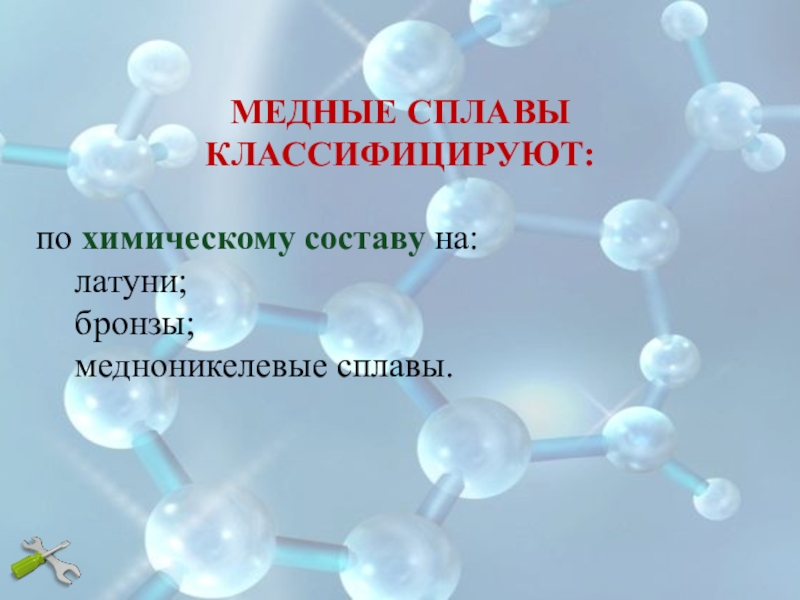

- 7. по химическому составу на:латуни;бронзы;медноникелевые сплавы.МЕДНЫЕ СПЛАВЫ КЛАССИФИЦИРУЮТ:

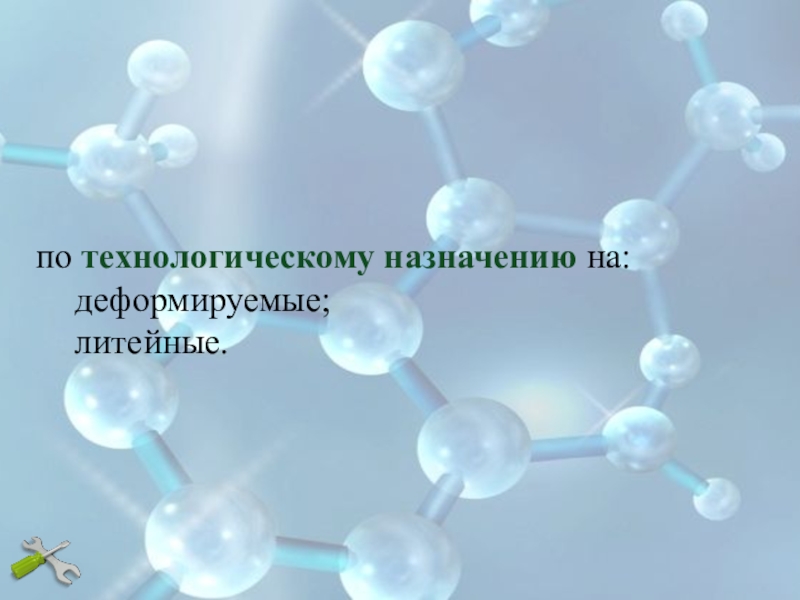

- 8. по технологическому назначению на:деформируемые;литейные.

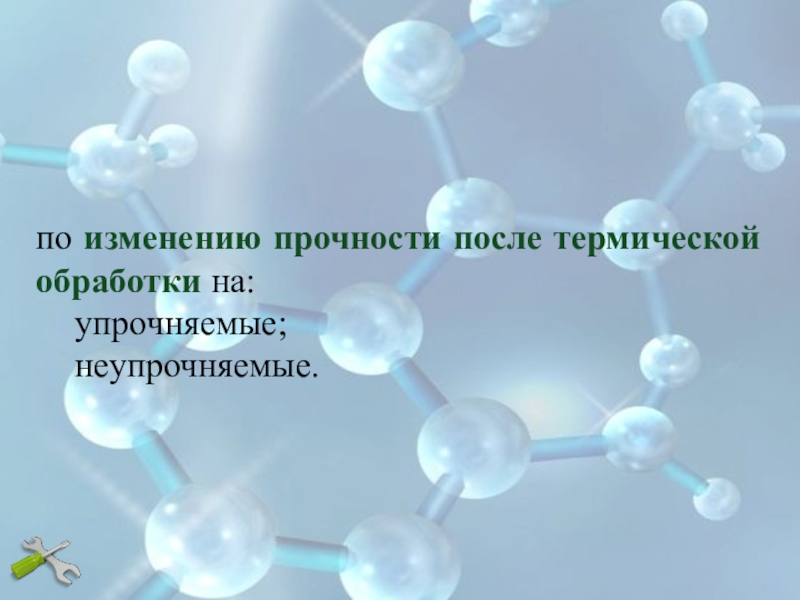

- 9. по изменению прочности после термической обработки на:упрочняемые;неупрочняемые.

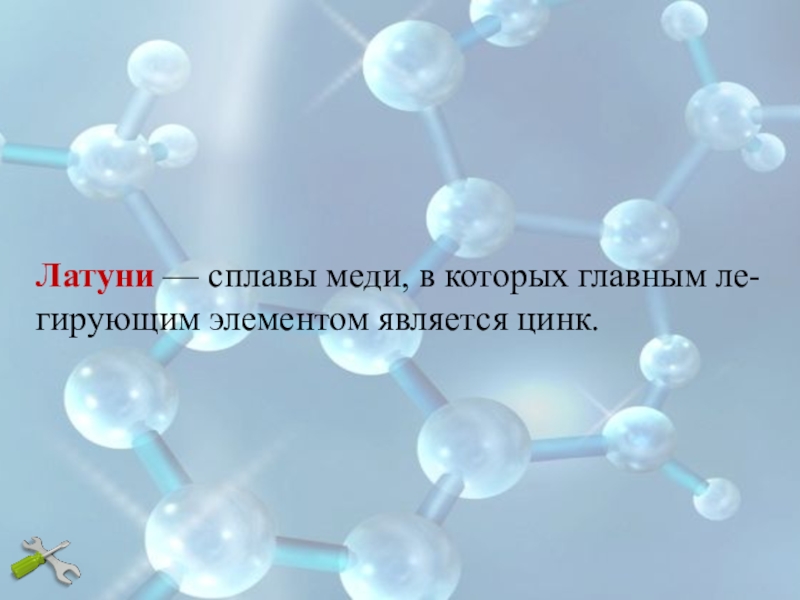

- 10. Латуни — сплавы меди, в которых главным ле-гирующим элементом является цинк.
- 11. В зависимости от содержания легирующих компонентов различают:простые (двойные) латуни;многокомпонентные (легированные) лату-ни.
- 12. Простые латуни маркируют буквой «Л» и цифрами, показывающими среднее содержание меди в сплаве.

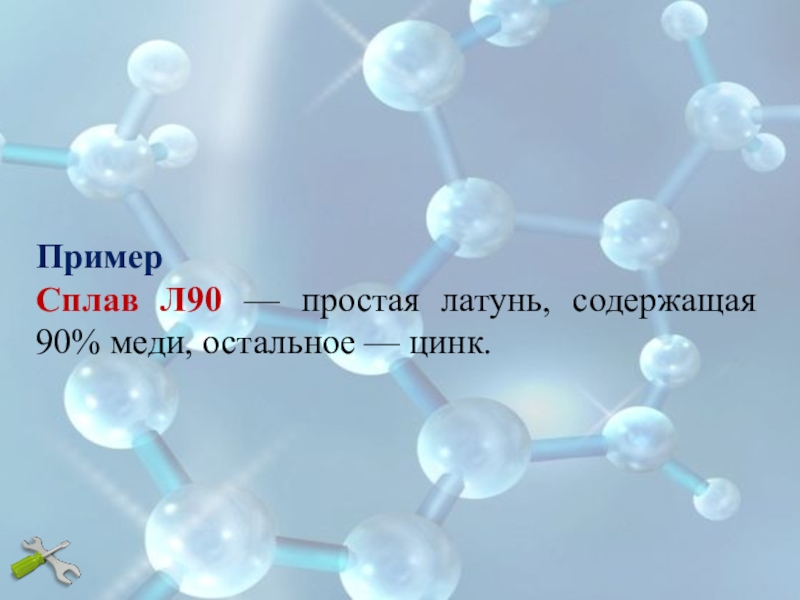

- 13. ПримерСплав Л90 — простая латунь, содержащая 90% меди, остальное — цинк.
- 14. В марках легированных деформируемых латуней группы букв
- 15. ПримерСплав ЛАНКМц75-2-2,5-0,5-0,5 — легирован-ная деформируемая латунь, содержащая
- 16. В марках легированных литейных латуней указывается содержание
- 17. Пример Латунь ЛЦ40Мц3А — легированная литейная латунь, содержащая 40% цинка, 3% марганца и 1% алюминия.
- 18. АЛЮМИНИЕВЫЕ ЛАТУНИ ЛА85-0,6, ЛА77-2, ЛАМш77-2-0,05 обладают повышенными механическими свойствами и коррозионной стойкостью.
- 19. КРЕМНИСТЫЕ ЛАТУНИ ЛК80-3, ЛКС65-1,5-3 и др. отличаются
- 20. МАРГАНЦЕВЫЕ ЛАТУНИ ЛМц58-2, ЛМцА57-3-1, деформируемые в го-рячем
- 21. НИКЕЛЕВЫЕ ЛАТУНИЛН65-5 и др., имеют высокие механические свойства, хорошо обрабатываются давлением в горячем и холодном состоянии.
- 22. ОЛОВЯНИСТЫЕ ЛАТУНИЛО90-1, ЛО70-1, ЛО62-1 отличаются повы-шенными антифрикционными свойствами и коррозионной стойкостью, хорошо обрабаты-ваются.
- 23. СВИНЦОВЫЕ ЛАТУНИЛС63-3, ЛС74-3, ЛС60-1 характеризуются по-вышенными антифрикционными свойствами и хорошо обрабатываются резанием.
- 24. Бронзы — это сплавы меди с оловом и др. эле-ментами (алюминий, кремний, марганец, сви-нец, бериллий).
- 25. В зависимости от содержания основных ком-понентов, бронзы
- 26. Деформируемые бронзы маркируют буквами «Бр», правее ставятся
- 27. ПримерСплав марки БрОЦС5-5-5 — деформируемая бронза, содержащая олова, свинца и цинка по 5%, остальное — медь.
- 28. В марках литейных бронз после каждой бук-вы легирующего элемента указывается его среднее содержание.
- 29. ПримерБрО6Ц6С3 — литейная бронза, содержащая 6% олова, 6% цинка, 3% свинца, остальное — медь.
УЧЕБНЫЕ ВОПРОСЫ:9. Медь, её свойства, применение10. Латунь, её марки, свойства, применение11. Бронза, её марки свойства и применение12. Бериллий, свойства, применение13. Антифрикационные сплавы, применениеМатериаловедение

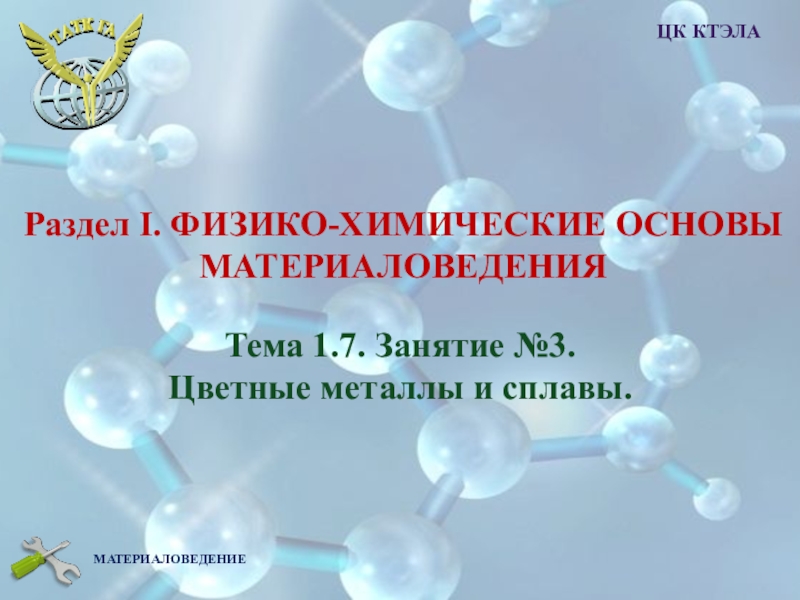

Слайд 1ЦК КТЭЛА
Материаловедение
Раздел I. ФИЗИКО-ХИМИЧЕСКИЕ ОСНОВЫ МАТЕРИАЛОВЕДЕНИЯ
Тема 1.7. Занятие №3.
Цветные металлы

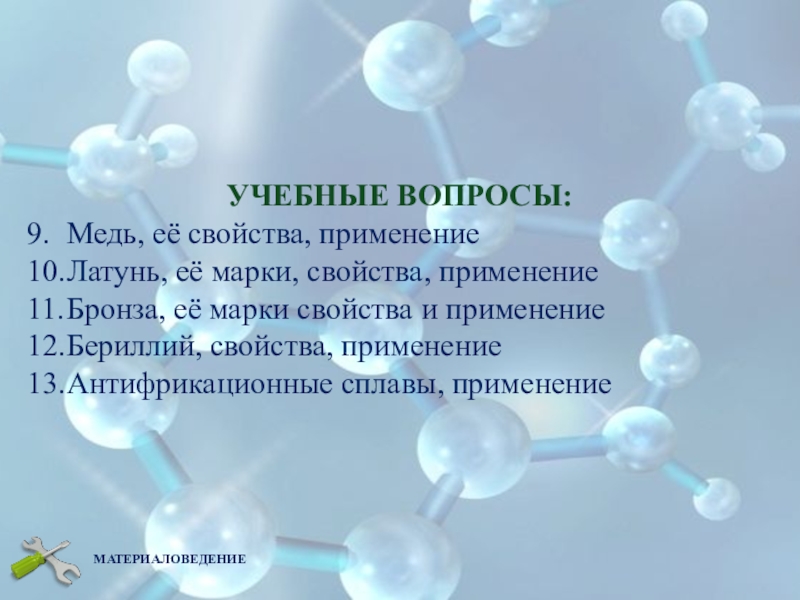

Слайд 2УЧЕБНЫЕ ВОПРОСЫ:
9. Медь, её свойства, применение
10. Латунь, её марки, свойства, применение
11. Бронза, её марки
свойства и применение
12. Бериллий, свойства, применение
13. Антифрикационные сплавы, применение
12. Бериллий, свойства, применение
13. Антифрикационные сплавы, применение
Материаловедение
Слайд 3Медь в чистом виде имеет красный цвет; чем больше в ней
примесей, тем грубее и темнее излом. Температура плавления меди 1083°С, плотность — 8,92 г/см3.

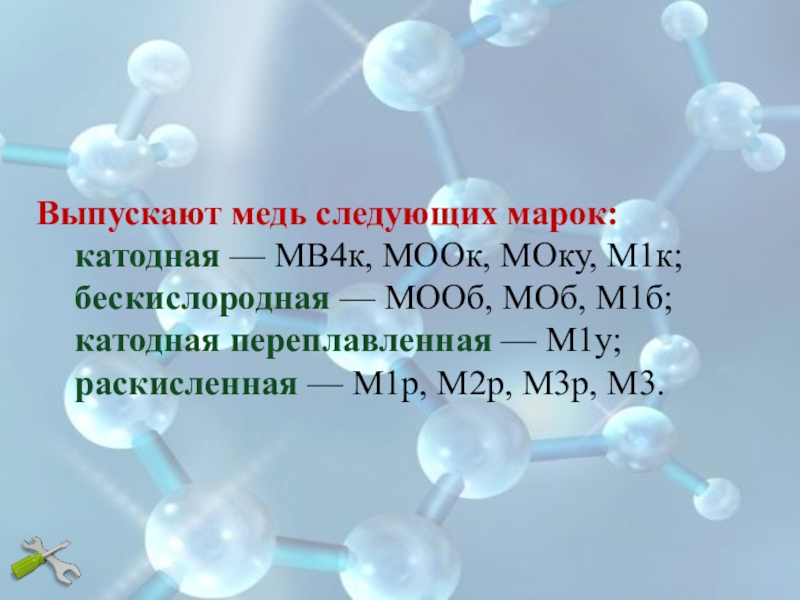

Слайд 4Выпускают медь следующих марок:
катодная — МВ4к, МООк, МОку, M1к;
бескислородная — МООб,
МОб, М1б;
катодная переплавленная — М1у;
раскисленная — М1р, М2р, М3р, М3.
катодная переплавленная — М1у;
раскисленная — М1р, М2р, М3р, М3.

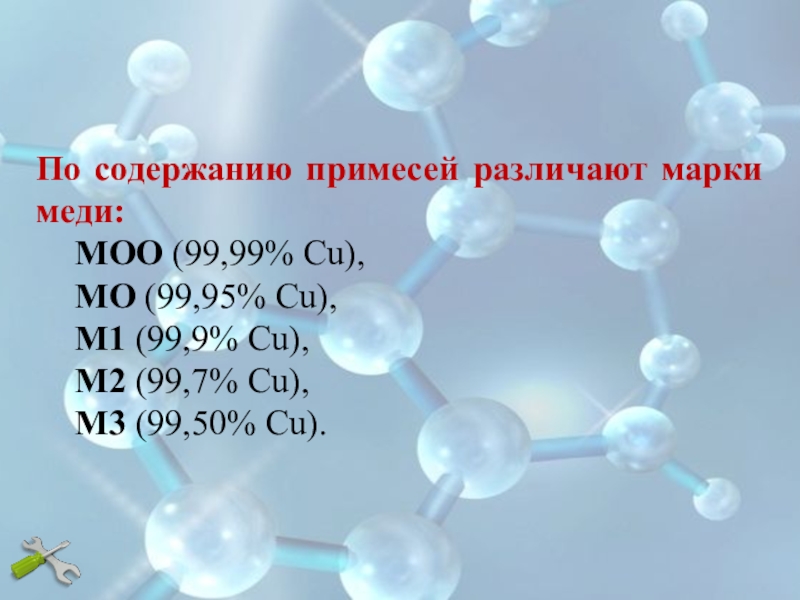

Слайд 5По содержанию примесей различают марки меди:
МОО (99,99% Сu),
МО (99,95% Сu),
M1 (99,9% Сu),
М2 (99,7% Сu),
М3 (99,50% Сu).

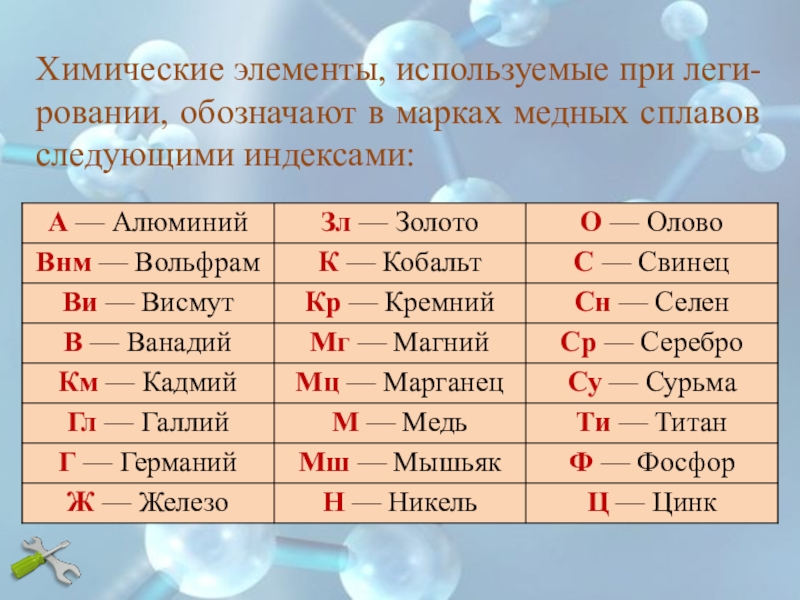

Слайд 6Химические элементы, используемые при леги-ровании, обозначают в марках медных сплавов следующими
индексами:

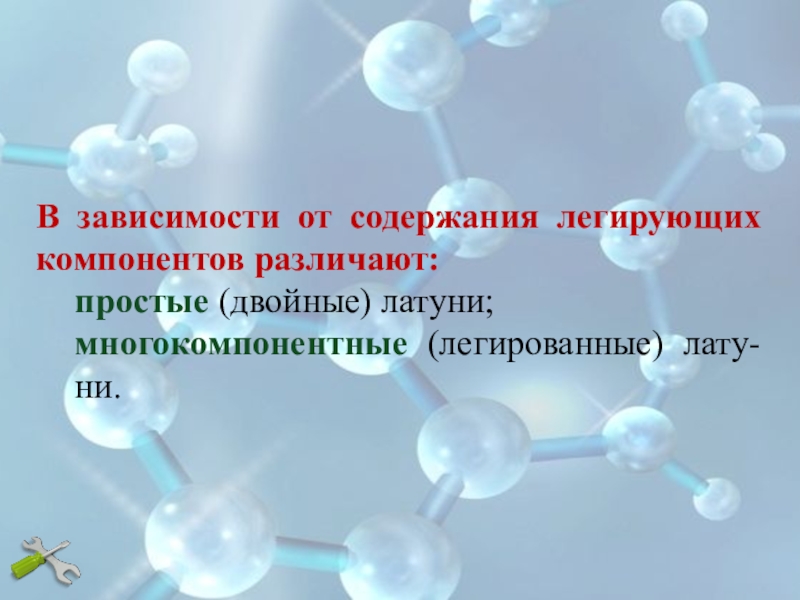

Слайд 11В зависимости от содержания легирующих компонентов различают:
простые (двойные) латуни;
многокомпонентные (легированные) лату-ни.
Слайд 12Простые латуни маркируют буквой «Л» и цифрами, показывающими среднее содержание меди
в сплаве.

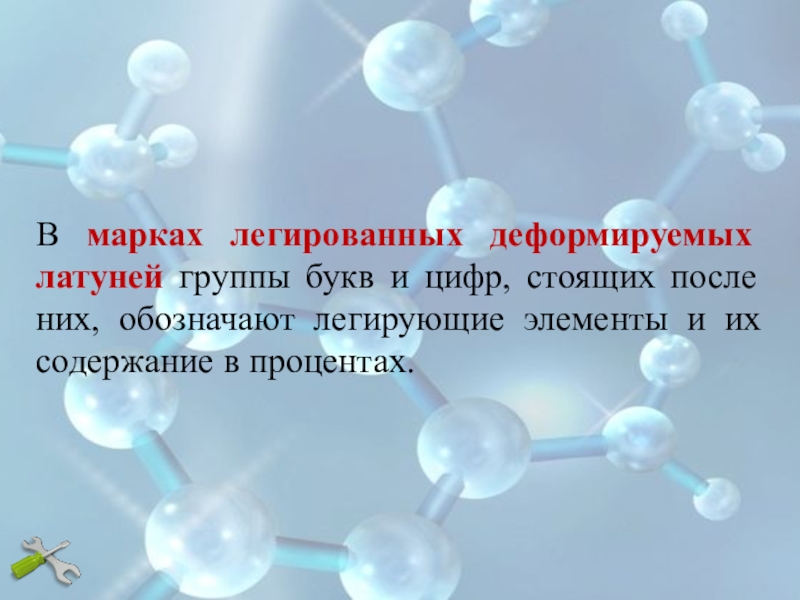

Слайд 14В марках легированных деформируемых латуней группы букв и цифр, стоящих после
них, обозначают легирующие элементы и их содержание в процентах.

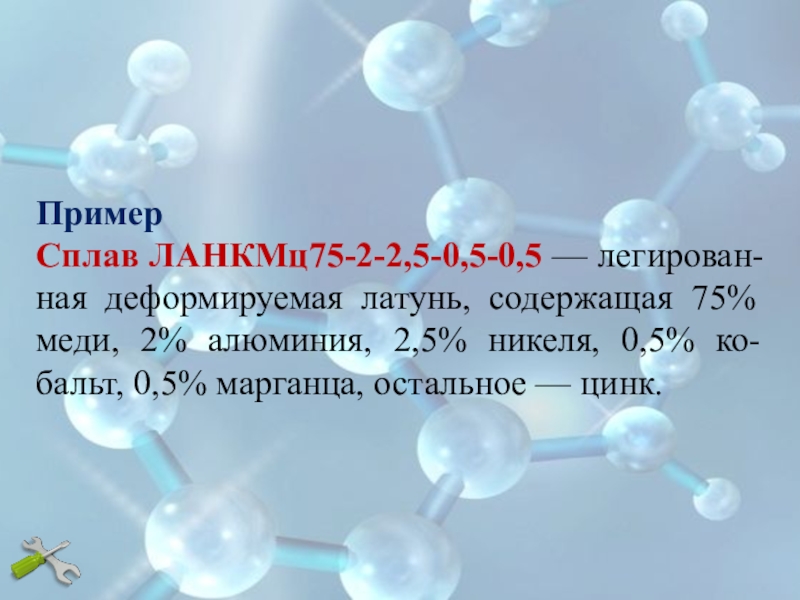

Слайд 15Пример
Сплав ЛАНКМц75-2-2,5-0,5-0,5 — легирован-ная деформируемая латунь, содержащая 75% меди, 2% алюминия,
2,5% никеля, 0,5% ко-бальт, 0,5% марганца, остальное — цинк.

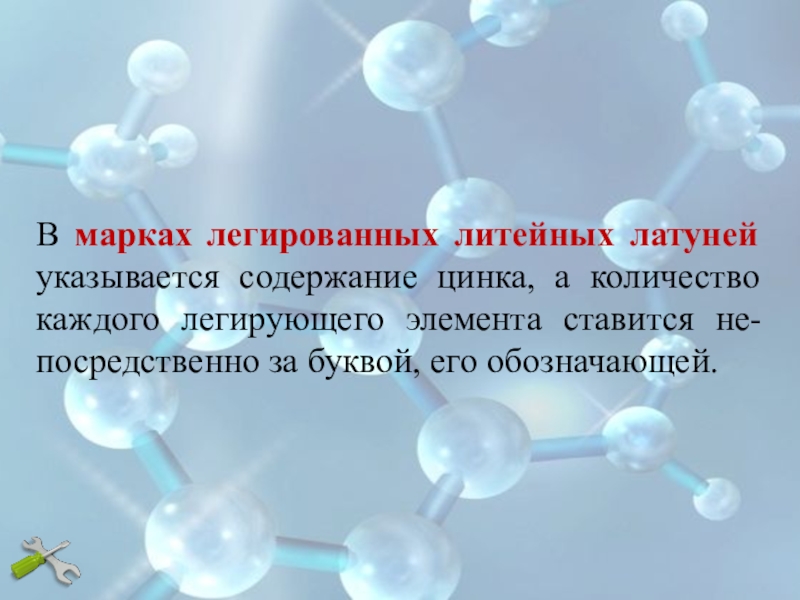

Слайд 16В марках легированных литейных латуней указывается содержание цинка, а количество каждого
легирующего элемента ставится не-посредственно за буквой, его обозначающей.

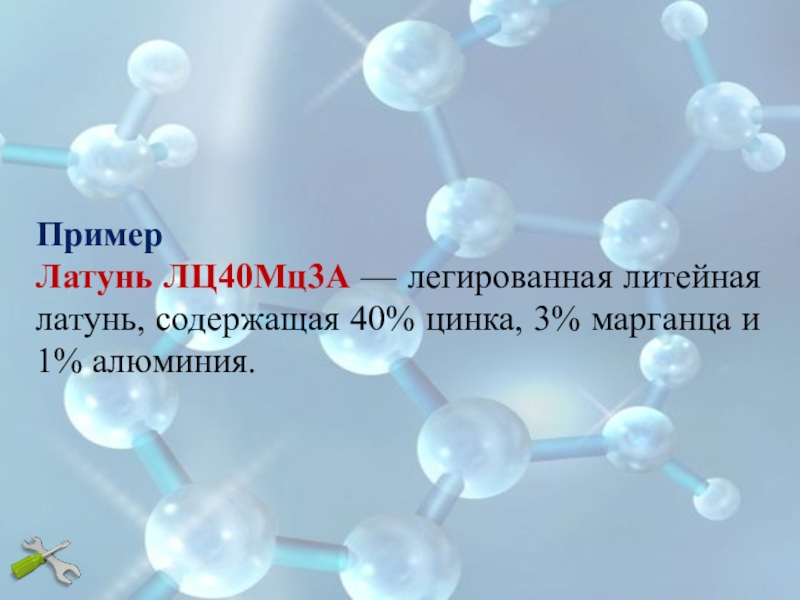

Слайд 17Пример
Латунь ЛЦ40Мц3А — легированная литейная латунь, содержащая 40% цинка, 3%
марганца и 1% алюминия.

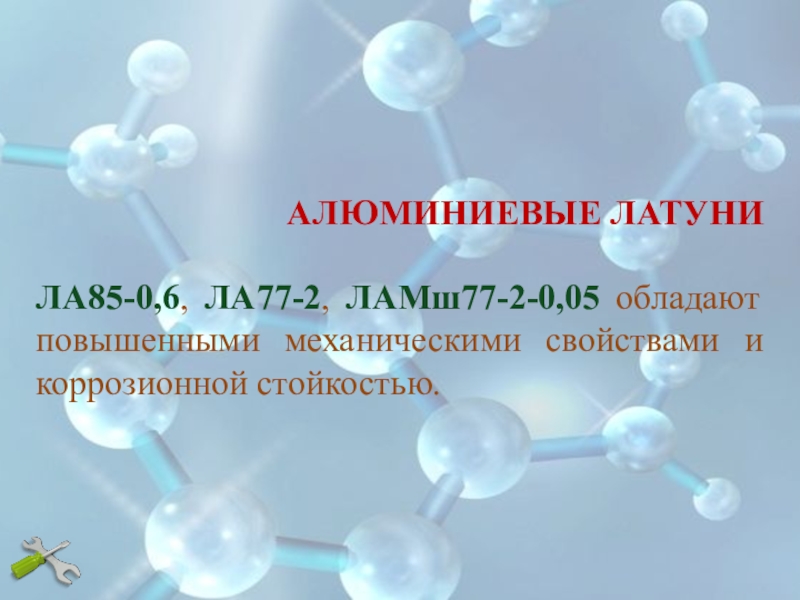

Слайд 18АЛЮМИНИЕВЫЕ ЛАТУНИ
ЛА85-0,6, ЛА77-2, ЛАМш77-2-0,05 обладают повышенными механическими свойствами и коррозионной
стойкостью.

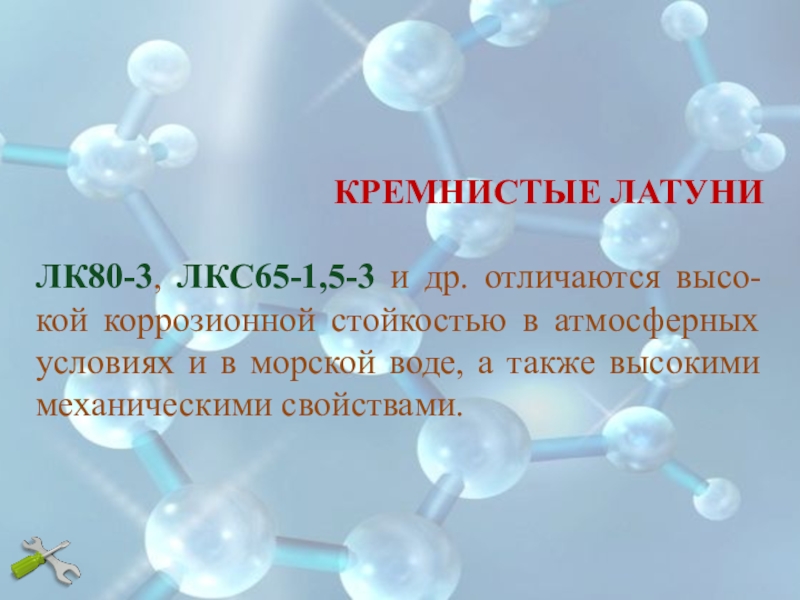

Слайд 19КРЕМНИСТЫЕ ЛАТУНИ
ЛК80-3, ЛКС65-1,5-3 и др. отличаются высо-кой коррозионной стойкостью в
атмосферных условиях и в морской воде, а также высокими механическими свойствами.

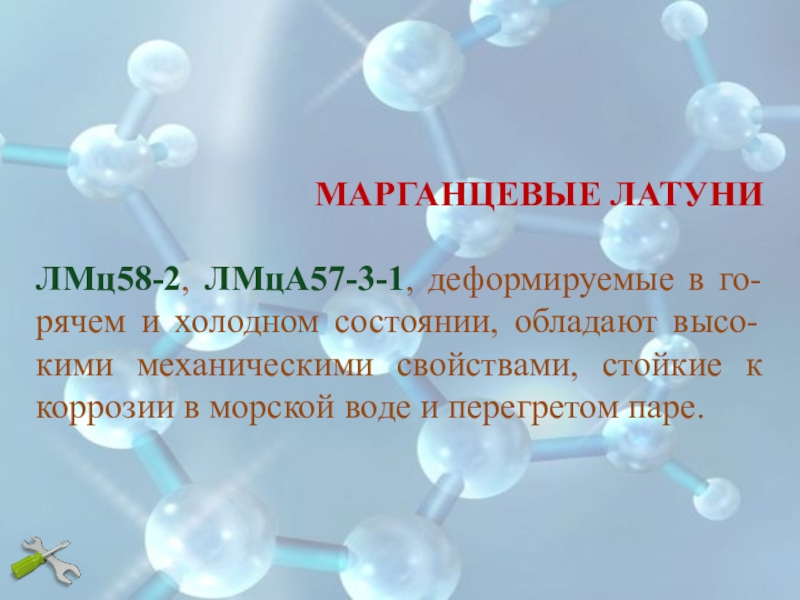

Слайд 20МАРГАНЦЕВЫЕ ЛАТУНИ
ЛМц58-2, ЛМцА57-3-1, деформируемые в го-рячем и холодном состоянии, обладают
высо-кими механическими свойствами, стойкие к коррозии в морской воде и перегретом паре.
Слайд 21НИКЕЛЕВЫЕ ЛАТУНИ
ЛН65-5 и др., имеют высокие механические свойства, хорошо обрабатываются давлением
в горячем и холодном состоянии.

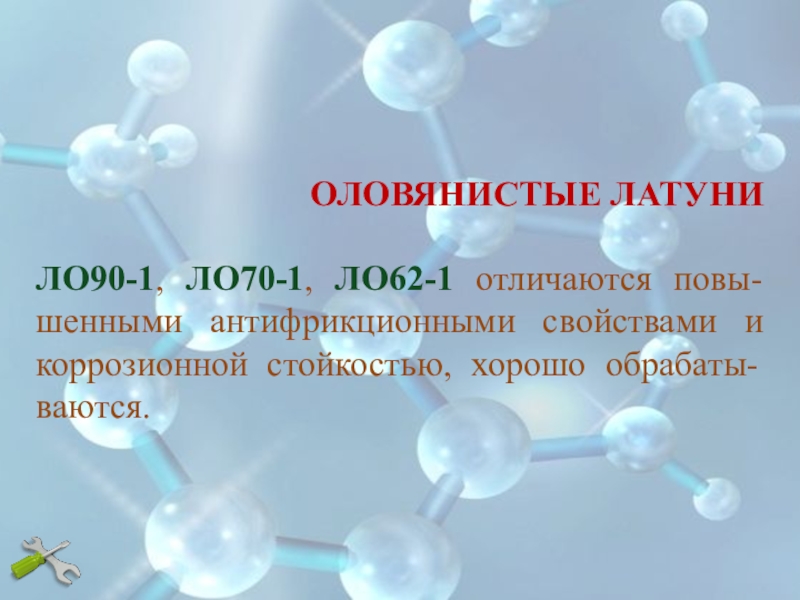

Слайд 22ОЛОВЯНИСТЫЕ ЛАТУНИ
ЛО90-1, ЛО70-1, ЛО62-1 отличаются повы-шенными антифрикционными свойствами и коррозионной стойкостью,
хорошо обрабаты-ваются.

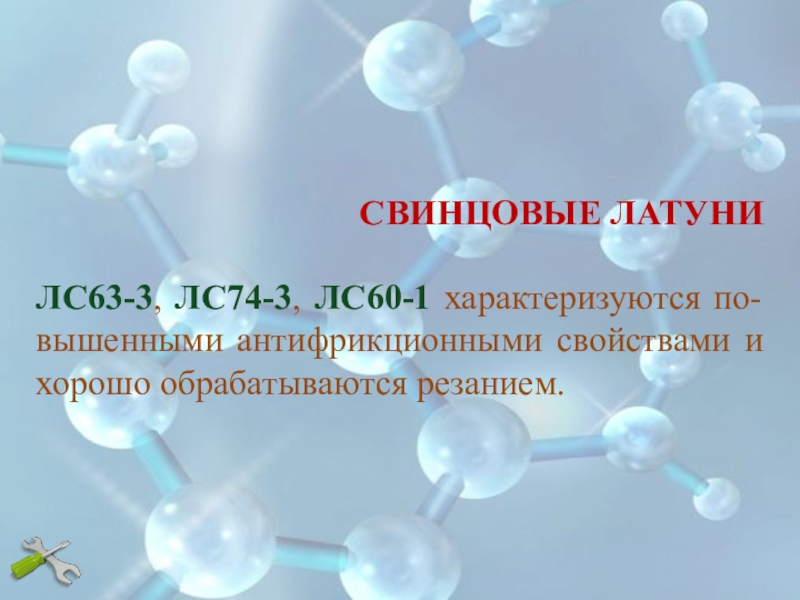

Слайд 23СВИНЦОВЫЕ ЛАТУНИ
ЛС63-3, ЛС74-3, ЛС60-1 характеризуются по-вышенными антифрикционными свойствами и хорошо обрабатываются
резанием.

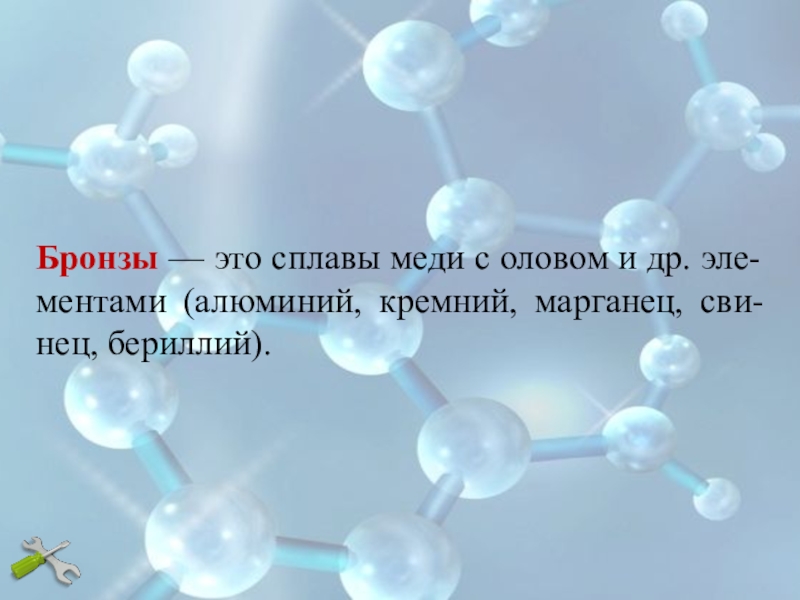

Слайд 24Бронзы — это сплавы меди с оловом и др. эле-ментами (алюминий,
кремний, марганец, сви-нец, бериллий).

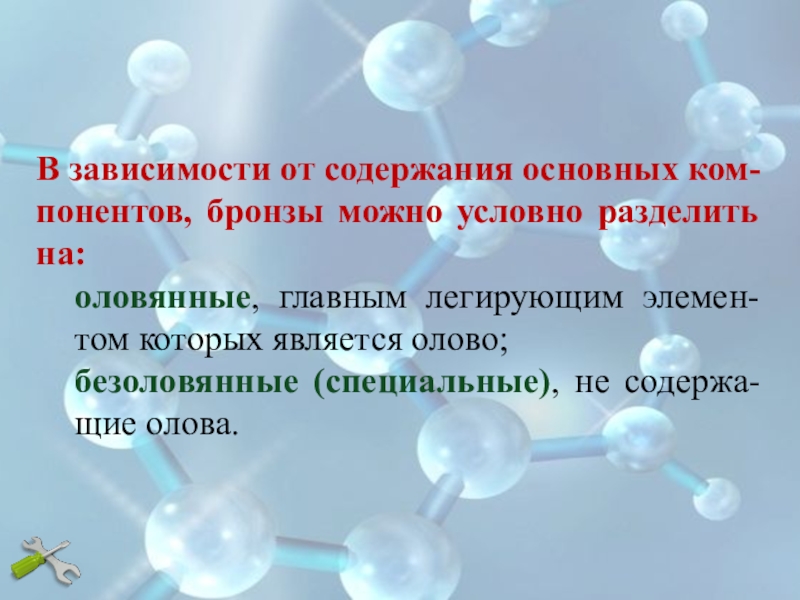

Слайд 25В зависимости от содержания основных ком-понентов, бронзы можно условно разделить на:
оловянные,
главным легирующим элемен-том которых является олово;
безоловянные (специальные), не содержа-щие олова.
безоловянные (специальные), не содержа-щие олова.

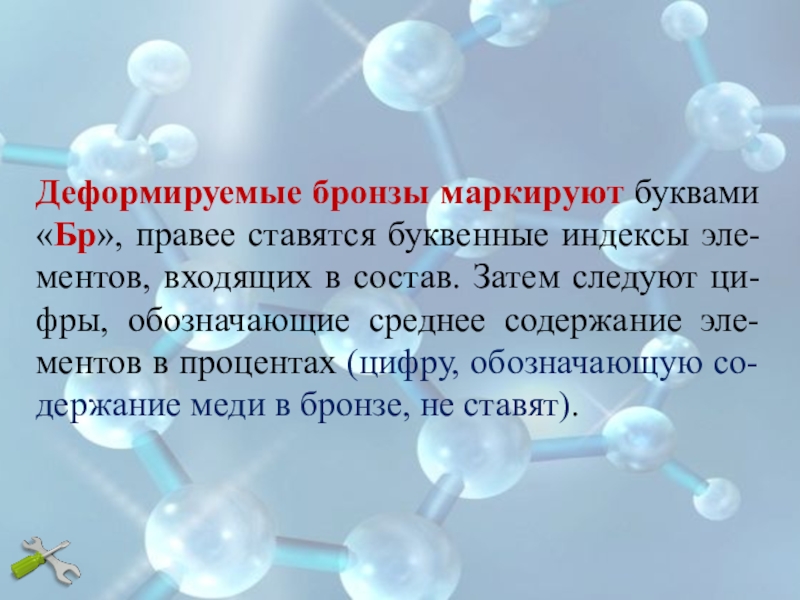

Слайд 26Деформируемые бронзы маркируют буквами «Бр», правее ставятся буквенные индексы эле-ментов, входящих
в состав. Затем следуют ци-фры, обозначающие среднее содержание эле-ментов в процентах (цифру, обозначающую со-держание меди в бронзе, не ставят).

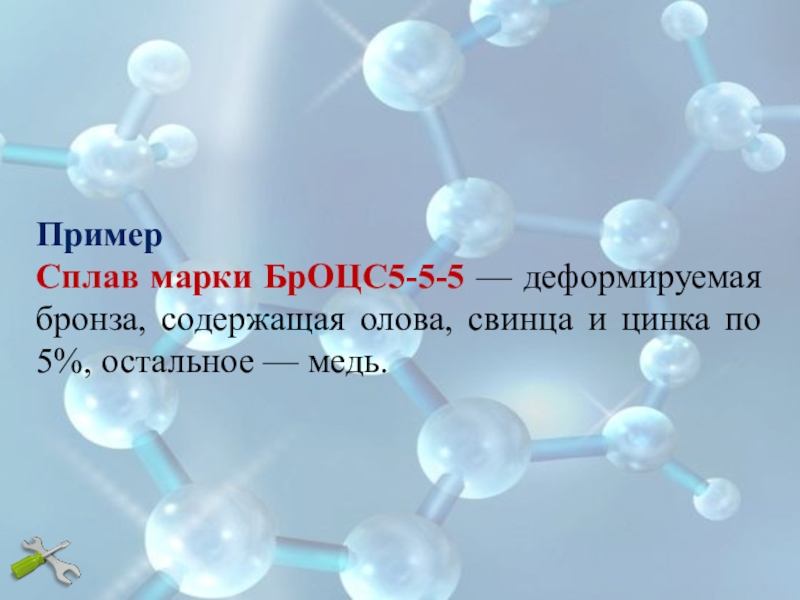

Слайд 27Пример
Сплав марки БрОЦС5-5-5 — деформируемая бронза, содержащая олова, свинца и цинка
по 5%, остальное — медь.

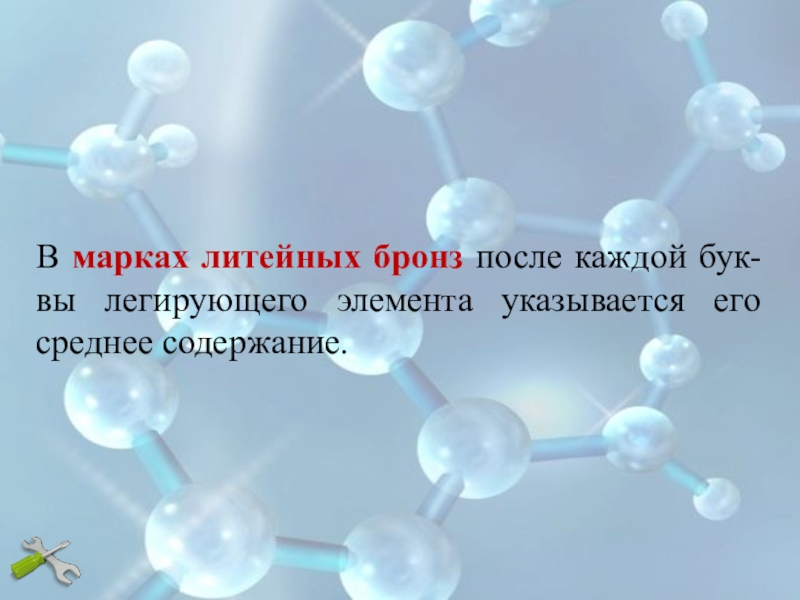

Слайд 28В марках литейных бронз после каждой бук-вы легирующего элемента указывается его
среднее содержание.

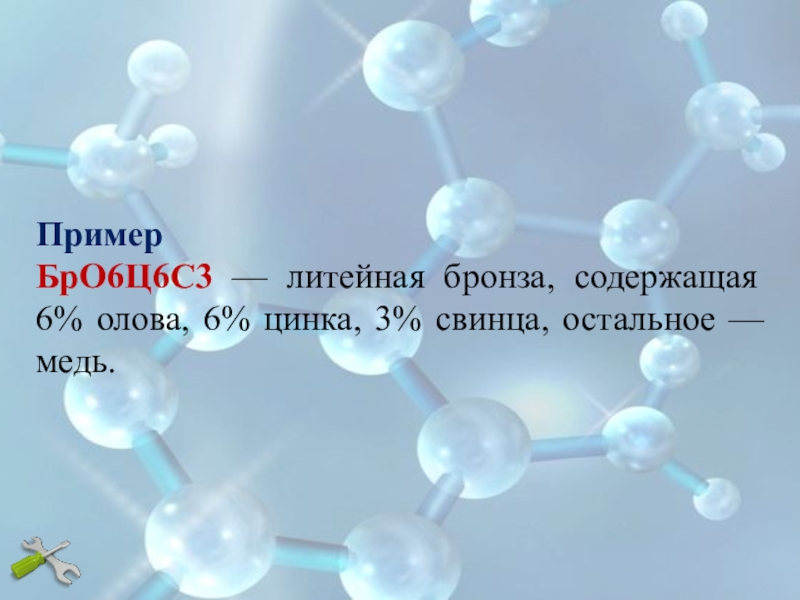

Слайд 29Пример
БрО6Ц6С3 — литейная бронза, содержащая 6% олова, 6% цинка, 3% свинца,
остальное — медь.
