Презентация, доклад на тему Цветные металлы и сплавы. Занятие 1.
Содержание
- 1. Цветные металлы и сплавы. Занятие 1.
- 2. УЧЕБНЫЕ ВОПРОСЫ:1. Общие сведения о применении цветных металлов
- 3. Алюминий — металл серебристо-белого цвета, характеризуется низкой плотностью 2,7 г/см3, высокой электропроводностью, температура плавления 660°С.
- 4. В зависимости от содержания постоянных примесей различают:алюминий
- 5. Сплавы на основе алюминия классифици-руются:по технологии изготовления;по степени упрочнения после термической обработки;по эксплуатационным свойствам.
- 6. К неупрочняемым термической обработкой относятся сплавы:алюминия с
- 7. Эти сплавы обладают высокой пластичностью, коррозионной стойкостью,
- 8. В группе деформируемых алюминиевых спла-вов, упрочняемых термической
- 9. К сплавам нормальной прочностиАлюминий + Медь + Магний (дюралимины), которые маркируются буквой «Д».Сплавы нормальной прочности
- 10. Дюралимины (Д1, Д16, Д18) характеризуются высокой прочностью, достаточной твердостью и вязкостью. Сплавы нормальной прочности
- 11. Высокопрочные сплавы алюминия (В93, В95, В96) относятся
- 12. Высокопрочные сплавы по своим прочностным показателям превосходят
- 13. Жаропрочные сплавы алюминия (АК4—1, Д20) имеют сложный
- 14. Сплавы для ковки и штамповки (АК2, АК4,
- 15. Для изготовления деталей методом литья при-меняют алюминиевые
- 16. Силумины (марок АЛ2, АЛ4, АЛ9) обладают высокой
- 17. Магналины — АЛ8, АЛ13, АЛ27, АЛ29 обла-дают
- 18. Сплавы алюминия с медью — АЛ7, АЛ12,
- 19. Сплавы алюминия, меди и кремния — АЛ3,
- 20. Сплавы алюминия, цинка и кремния — ти-пичный
- 21. Материалы на основе алюминия, полученные методами порошковой
- 22. Материалы из спеченных алюминиевых по-рошков (САП) состоят
- 23. Спеченные алюминиевые сплавы (САС) по-лучают из порошков
УЧЕБНЫЕ ВОПРОСЫ:1. Общие сведения о применении цветных металлов и сплавов в авиастроении (автомобилестроении). Преи-мущества сплавов цветных металлов перед чугунами и сталями2. Алюминий, его марки, свойства, применение3. Алюминиевые сплавы, их классификация4. Конструкционные сплавы алюминия5. Порошковые алюминиевые сплавыМатериаловедение
Слайд 1ЦК КТЭЛА
Материаловедение
Раздел I. ФИЗИКО-ХИМИЧЕСКИЕ ОСНОВЫ МАТЕРИАЛОВЕДЕНИЯ
Тема 1.7. Занятие №1.
Цветные металлы

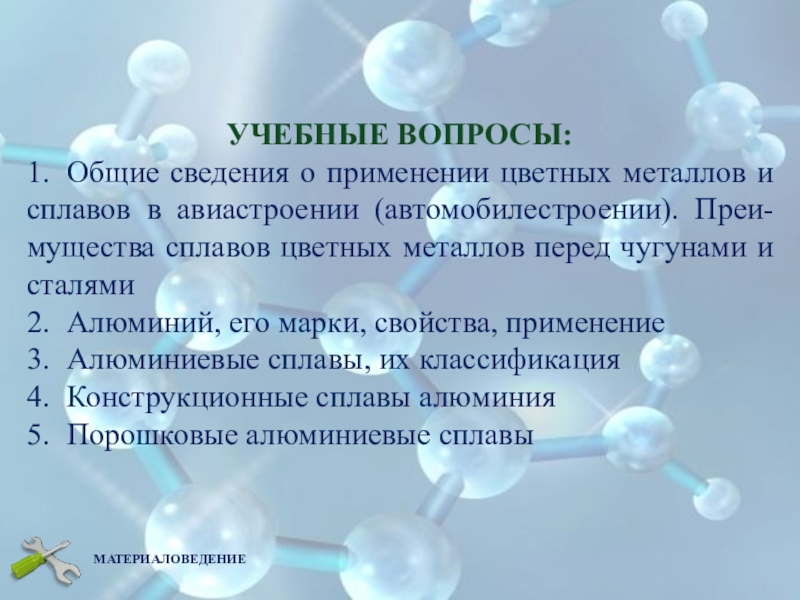

Слайд 2УЧЕБНЫЕ ВОПРОСЫ:
1. Общие сведения о применении цветных металлов и сплавов в авиастроении
(автомобилестроении). Преи-мущества сплавов цветных металлов перед чугунами и сталями
2. Алюминий, его марки, свойства, применение
3. Алюминиевые сплавы, их классификация
4. Конструкционные сплавы алюминия
5. Порошковые алюминиевые сплавы
2. Алюминий, его марки, свойства, применение
3. Алюминиевые сплавы, их классификация
4. Конструкционные сплавы алюминия
5. Порошковые алюминиевые сплавы
Материаловедение

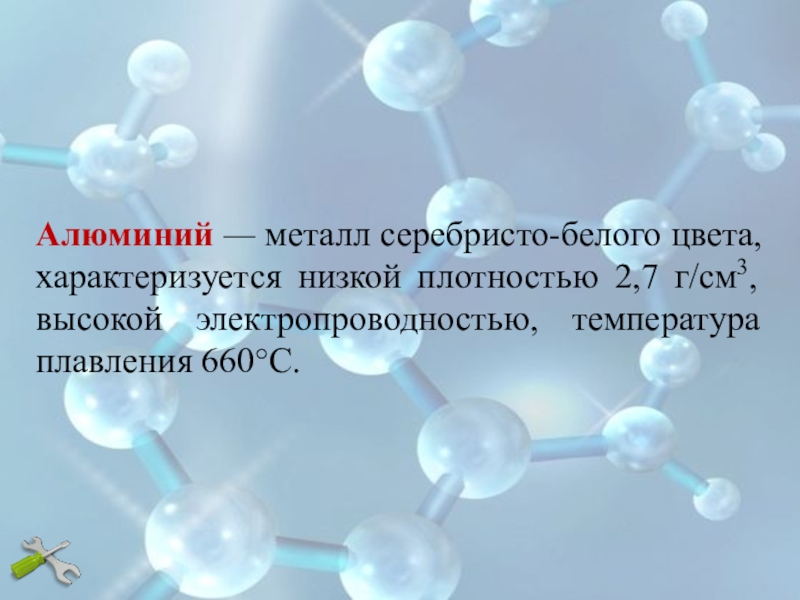

Слайд 3Алюминий — металл серебристо-белого цвета, характеризуется низкой плотностью 2,7 г/см3, высокой
электропроводностью, температура плавления 660°С.

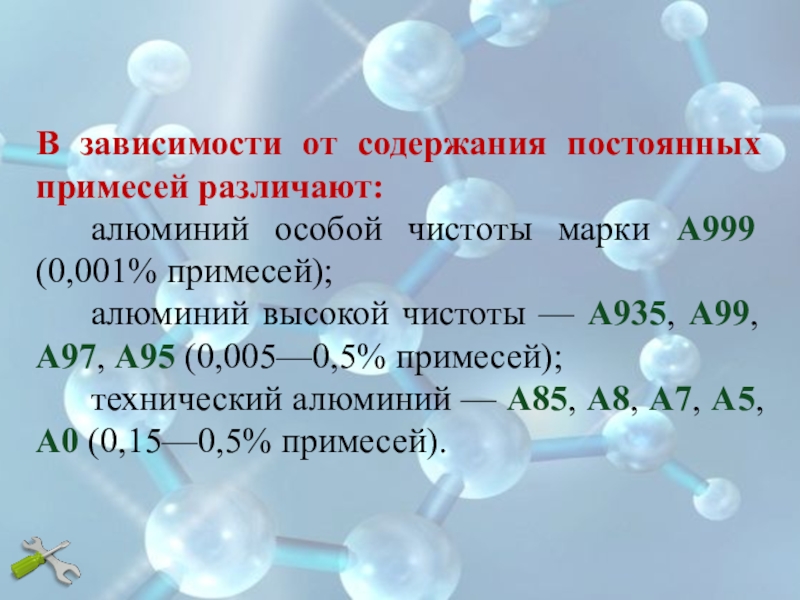

Слайд 4В зависимости от содержания постоянных примесей различают:
алюминий особой чистоты марки А999
(0,001% примесей);
алюминий высокой чистоты — А935, А99, А97, А95 (0,005—0,5% примесей);
технический алюминий — А85, А8, А7, А5, А0 (0,15—0,5% примесей).
алюминий высокой чистоты — А935, А99, А97, А95 (0,005—0,5% примесей);
технический алюминий — А85, А8, А7, А5, А0 (0,15—0,5% примесей).

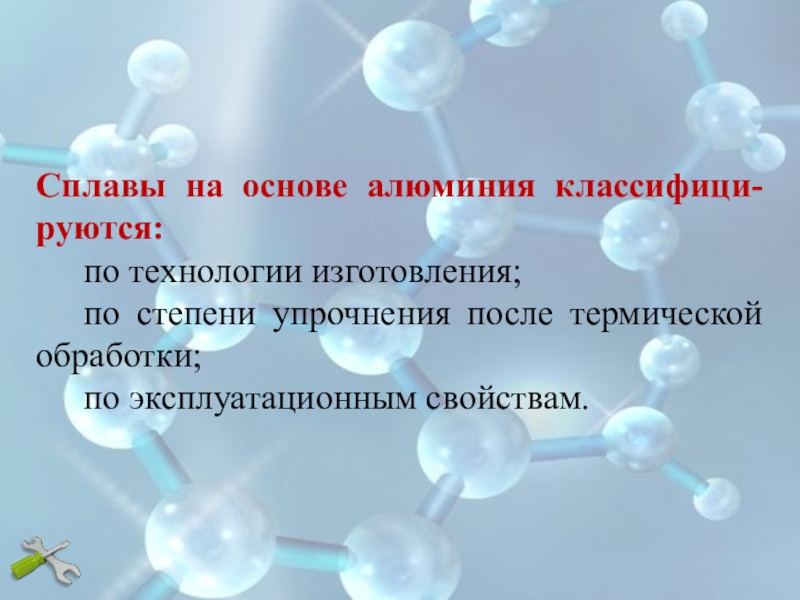

Слайд 5Сплавы на основе алюминия классифици-руются:
по технологии изготовления;
по степени упрочнения после термической
обработки;
по эксплуатационным свойствам.
по эксплуатационным свойствам.

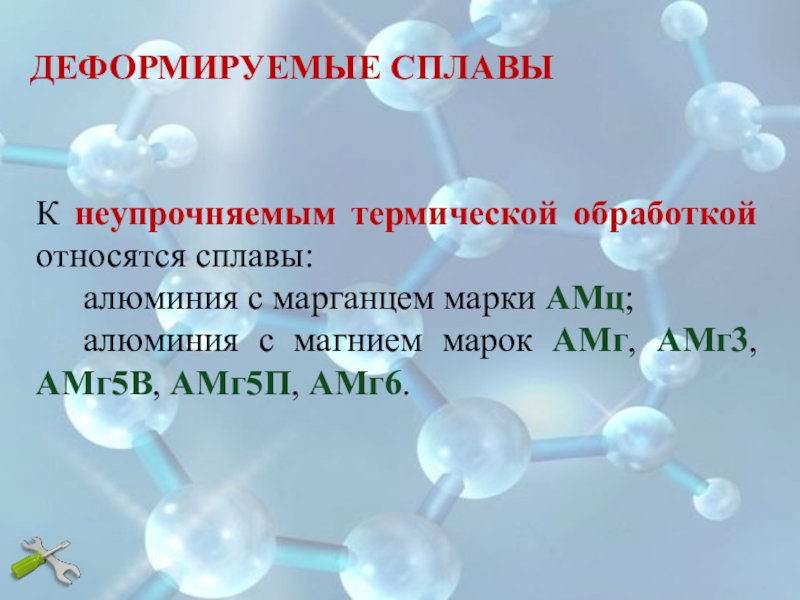

Слайд 6К неупрочняемым термической обработкой относятся сплавы:
алюминия с марганцем марки АМц;
алюминия с
магнием марок АМг, АМг3, АМг5В, АМг5П, АМг6.
ДЕФОРМИРУЕМЫЕ СПЛАВЫ

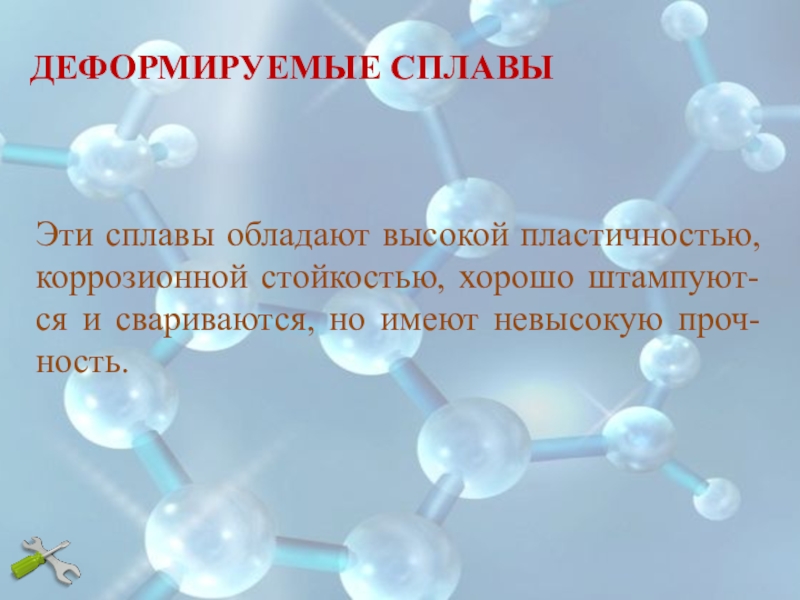

Слайд 7Эти сплавы обладают высокой пластичностью, коррозионной стойкостью, хорошо штампуют-ся и свариваются,
но имеют невысокую проч-ность.
ДЕФОРМИРУЕМЫЕ СПЛАВЫ

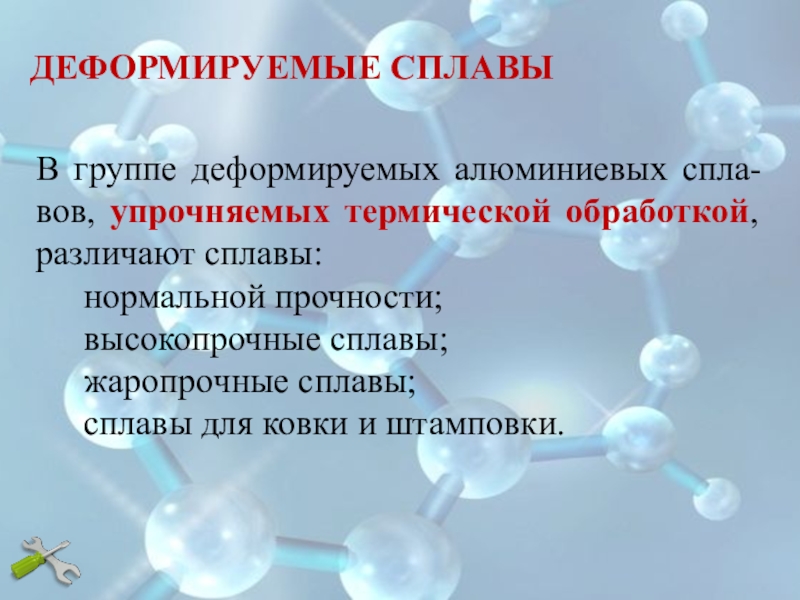

Слайд 8В группе деформируемых алюминиевых спла-вов, упрочняемых термической обработкой, различают сплавы:
нормальной прочности;
высокопрочные
сплавы;
жаропрочные сплавы;
сплавы для ковки и штамповки.
жаропрочные сплавы;
сплавы для ковки и штамповки.
ДЕФОРМИРУЕМЫЕ СПЛАВЫ
Слайд 9К сплавам нормальной прочности
Алюминий + Медь + Магний (дюралимины), которые маркируются
буквой «Д».
Сплавы нормальной прочности

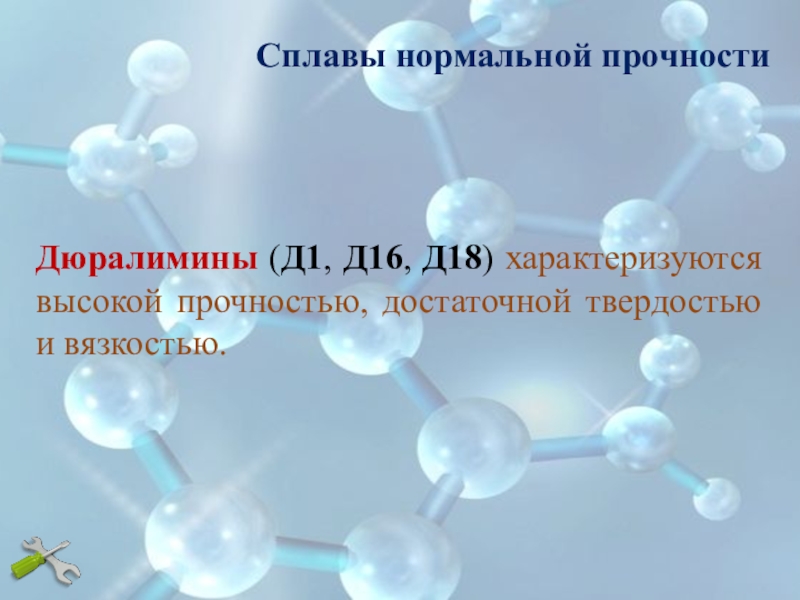

Слайд 10Дюралимины (Д1, Д16, Д18) характеризуются высокой прочностью, достаточной твердостью и вязкостью.
Сплавы нормальной прочности

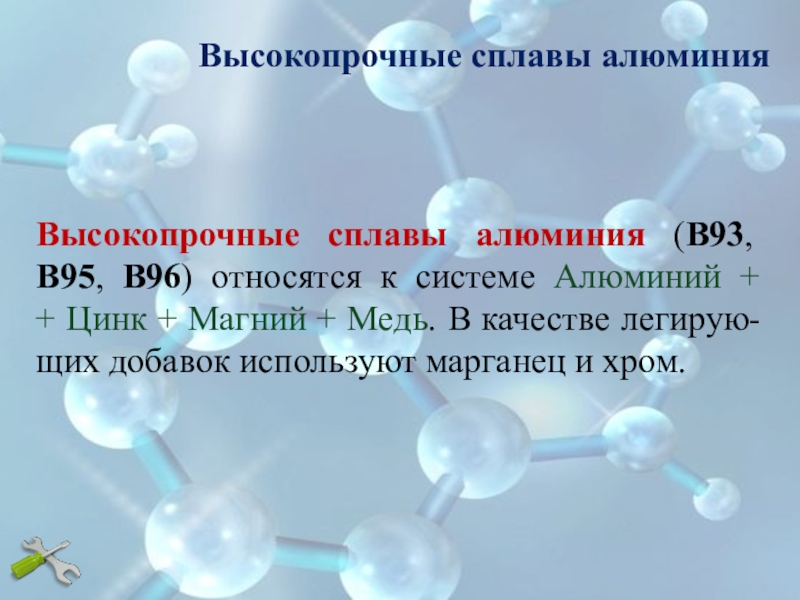

Слайд 11Высокопрочные сплавы алюминия (В93, В95, В96) относятся к системе Алюминий +
+ Цинк + Магний + Медь. В качестве легирую-щих добавок используют марганец и хром.
Высокопрочные сплавы алюминия
Слайд 12Высокопрочные сплавы по своим прочностным показателям превосходят дюралимины, однако менее пластичны
и более чувствительны к кон-центраторам напряжений (надрезам).
Высокопрочные сплавы алюминия

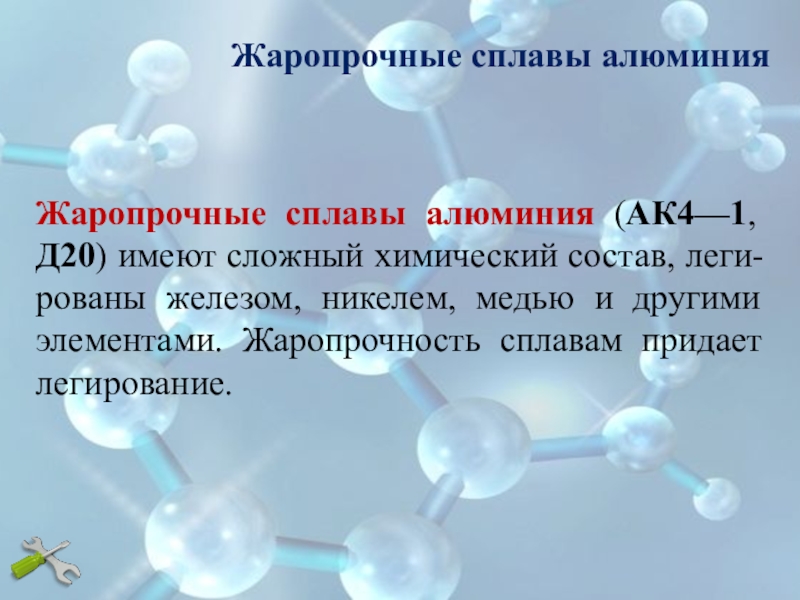

Слайд 13Жаропрочные сплавы алюминия (АК4—1, Д20) имеют сложный химический состав, леги-рованы железом,
никелем, медью и другими элементами. Жаропрочность сплавам придает легирование.
Жаропрочные сплавы алюминия

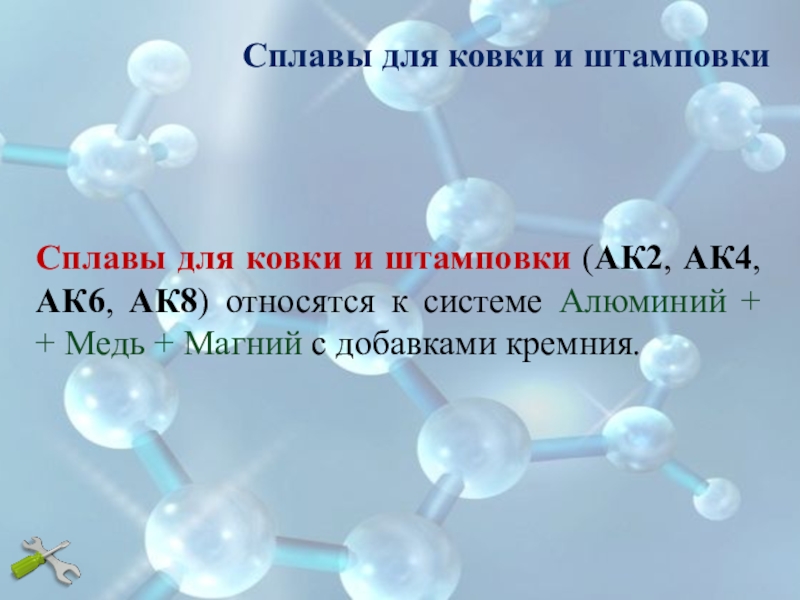

Слайд 14Сплавы для ковки и штамповки (АК2, АК4, АК6, АК8) относятся к
системе Алюминий + + Медь + Магний с добавками кремния.
Сплавы для ковки и штамповки

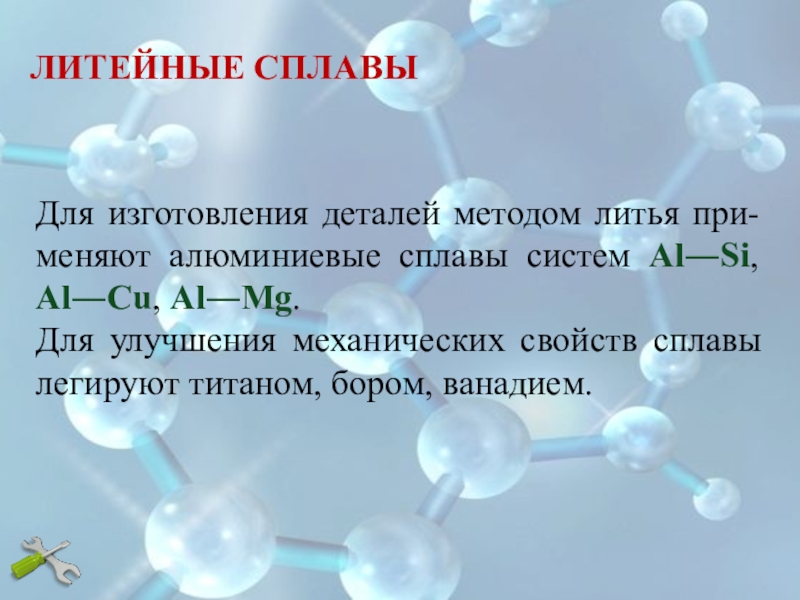

Слайд 15Для изготовления деталей методом литья при-меняют алюминиевые сплавы систем Al―Si, Al―Cu,
Al―Mg.
Для улучшения механических свойств сплавы легируют титаном, бором, ванадием.
Для улучшения механических свойств сплавы легируют титаном, бором, ванадием.
ЛИТЕЙНЫЕ СПЛАВЫ

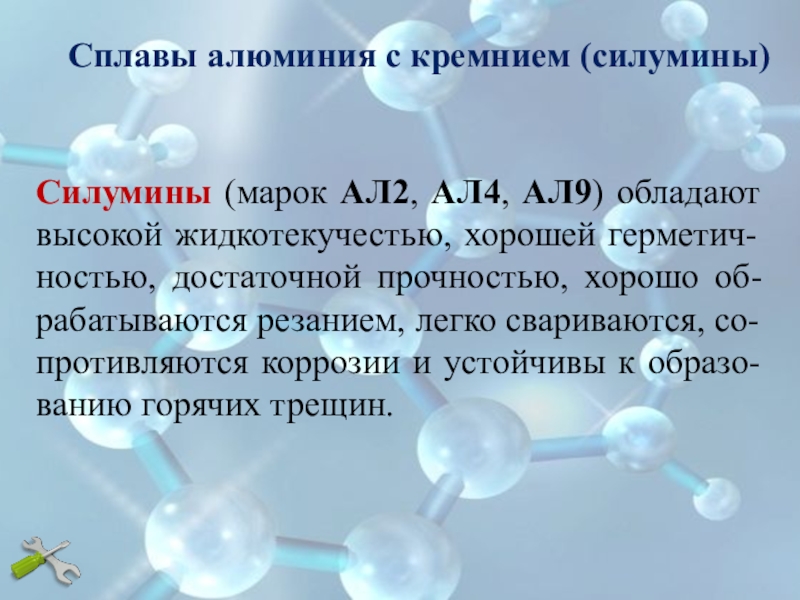

Слайд 16Силумины (марок АЛ2, АЛ4, АЛ9) обладают высокой жидкотекучестью, хорошей герметич-ностью, достаточной
прочностью, хорошо об-рабатываются резанием, легко свариваются, со-противляются коррозии и устойчивы к образо-ванию горячих трещин.
Сплавы алюминия с кремнием (силумины)

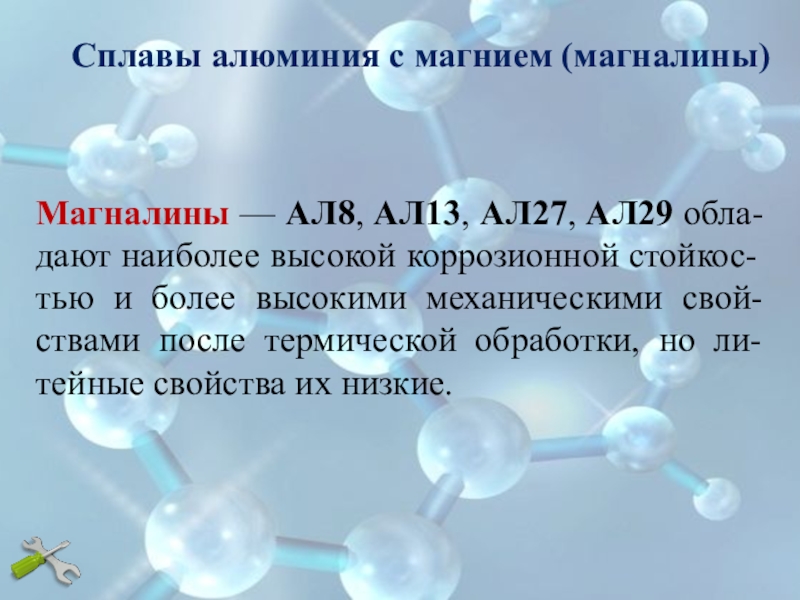

Слайд 17Магналины — АЛ8, АЛ13, АЛ27, АЛ29 обла-дают наиболее высокой коррозионной стойкос-тью
и более высокими механическими свой-ствами после термической обработки, но ли-тейные свойства их низкие.
Сплавы алюминия с магнием (магналины)

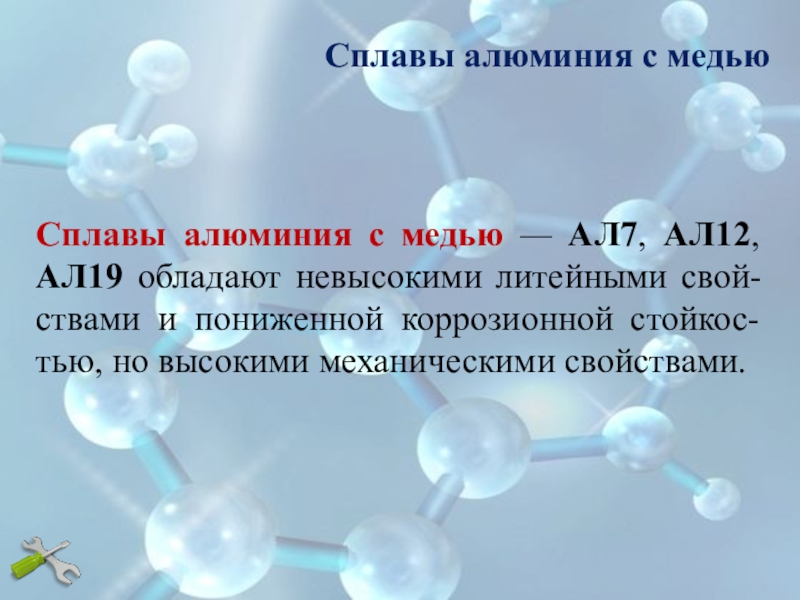

Слайд 18Сплавы алюминия с медью — АЛ7, АЛ12, АЛ19 обладают невысокими литейными
свой-ствами и пониженной коррозионной стойкос-тью, но высокими механическими свойствами.
Сплавы алюминия с медью

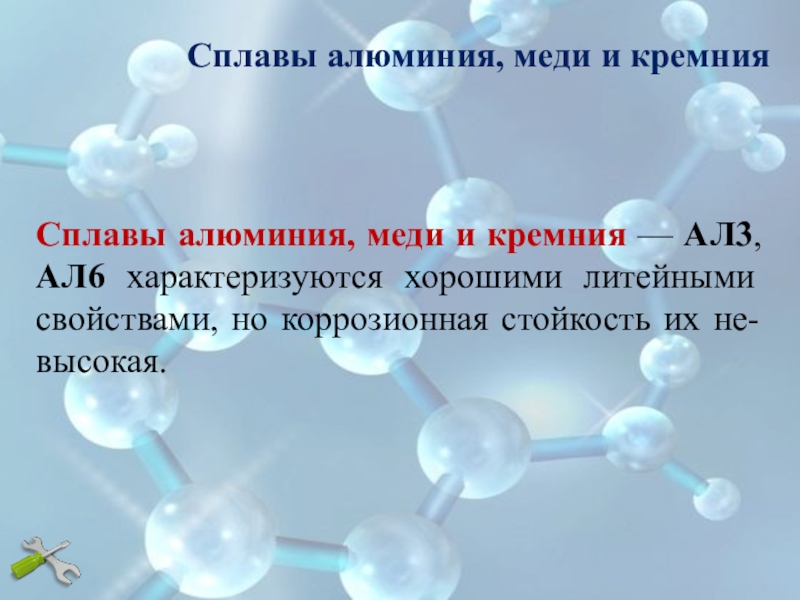

Слайд 19Сплавы алюминия, меди и кремния — АЛ3, АЛ6 характеризуются хорошими литейными
свойствами, но коррозионная стойкость их не-высокая.
Сплавы алюминия, меди и кремния
Слайд 20Сплавы алюминия, цинка и кремния — ти-пичный представитель сплав АЛИ (цинковый
силумин), обладающий высокими литейными свойствами, а для повышения механических свойств подвергающийся модифицированию.
Сплавы алюминия, цинка и кремния
Слайд 21Материалы на основе алюминия, полученные методами порошковой металлургии, обладают по сравнению
с литейными сплавами более высокой прочностью, стабильностью свойств при повышенных температурах и коррозион-ной стойкостью.
СПЕЧЕННЫЕ АЛЮМИНИЕВЫЕ СПЛАВЫ
Слайд 22Материалы из спеченных алюминиевых по-рошков (САП) состоят из мельчайших части-чек алюминия
и его оксида А12О3.
Заготовки получают брикетированием (холод-ным или с подогревом) порошка с последую-щим спеканием при 590—620°С и давлениях 260—400 МПа.
Заготовки получают брикетированием (холод-ным или с подогревом) порошка с последую-щим спеканием при 590—620°С и давлениях 260—400 МПа.
Спеченные алюминиевые порошки (САП)

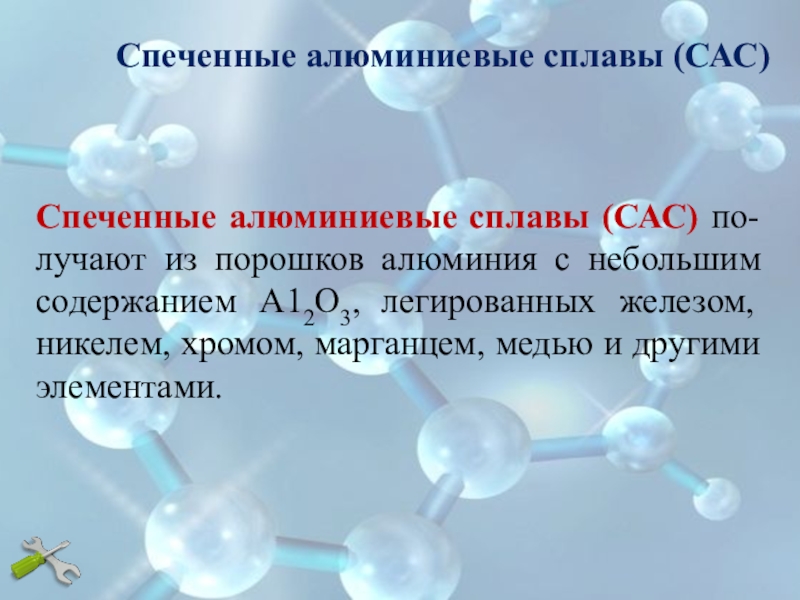

Слайд 23Спеченные алюминиевые сплавы (САС) по-лучают из порошков алюминия с небольшим содержанием
А12О3, легированных железом, никелем, хромом, марганцем, медью и другими элементами.
Спеченные алюминиевые сплавы (САС)
