Презентация, доклад на тему Трансформаторы

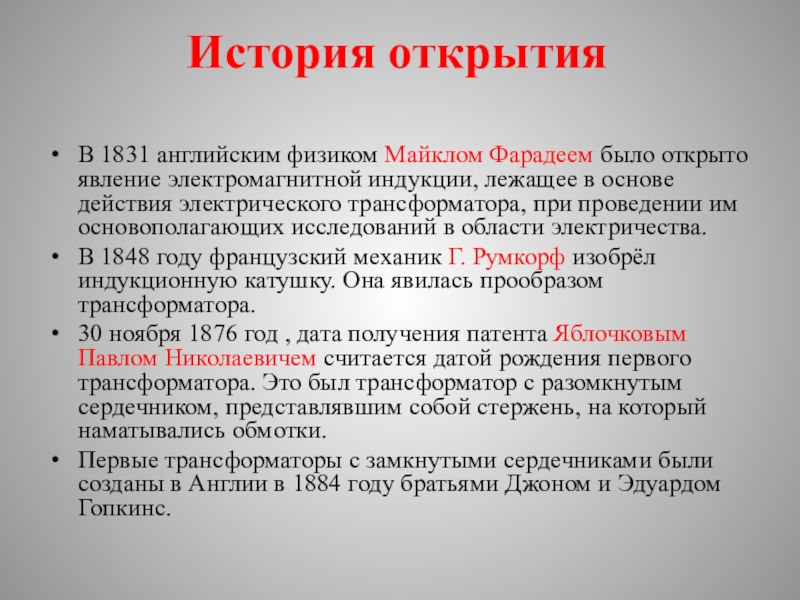

индукции, лежащее в основе действия электрического трансформатора, при проведении им основополагающих исследований в области электричества.
В 1848 году французский механик Г. Румкорф изобрёл индукционную катушку. Она явилась прообразом трансформатора.
30 ноября 1876 год , дата получения патента Яблочковым Павлом Николаевичем считается датой рождения первого трансформатора. Это был трансформатор с разомкнутым сердечником, представлявшим собой стержень, на который наматывались обмотки.
Первые трансформаторы с замкнутыми сердечниками были созданы в Англии в 1884 году братьями Джоном и Эдуардом Гопкинс.

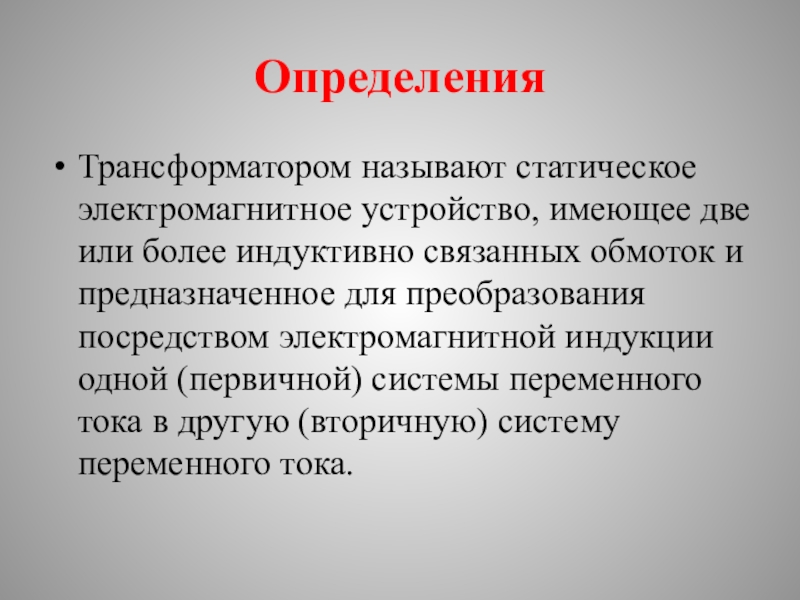

обмоток и предназначенное для преобразования посредством электромагнитной индукции одной (первичной) системы переменного тока в другую (вторичную) систему переменного тока.

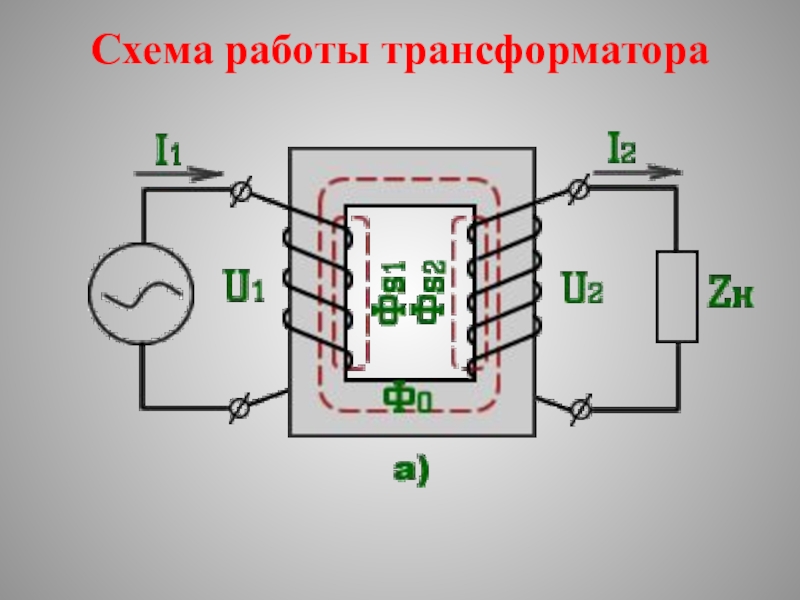

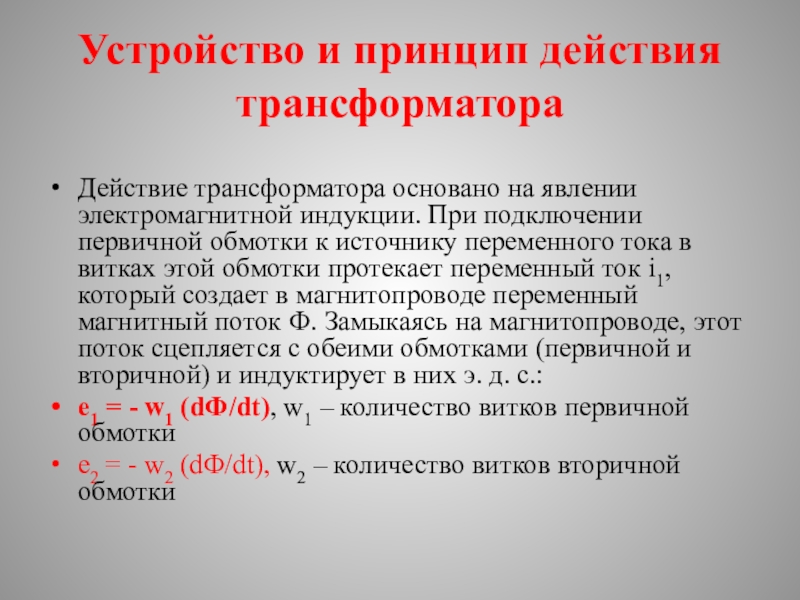

индукции. При подключении первичной обмотки к источнику переменного тока в витках этой обмотки протекает переменный ток i1, который создает в магнитопроводе переменный магнитный поток Ф. Замыкаясь на магнитопроводе, этот поток сцепляется с обеими обмотками (первичной и вторичной) и индуктирует в них э. д. с.:
e1 = - w1 (dФ/dt), w1 – количество витков первичной обмотки
e2 = - w2 (dФ/dt), w2 – количество витков вторичной обмотки

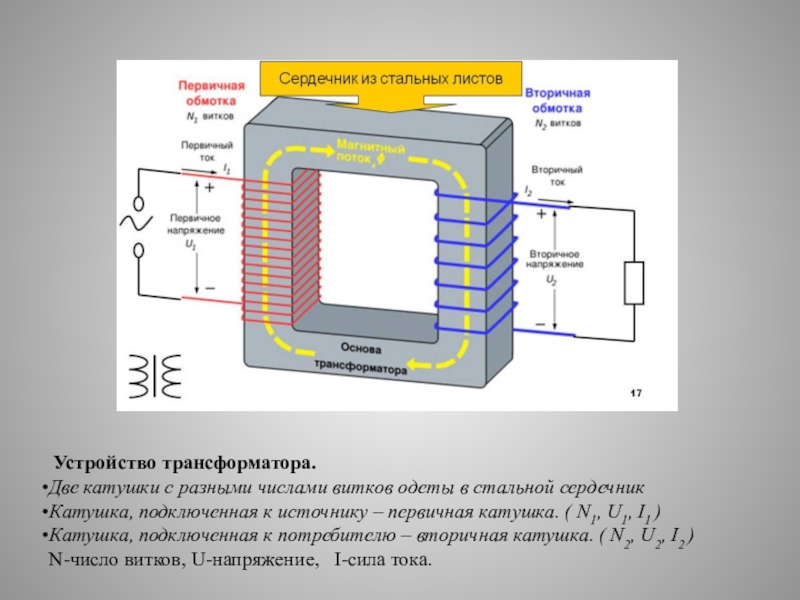

сердечник
Катушка, подключенная к источнику – первичная катушка. ( N1, U1, I1 )
Катушка, подключенная к потребителю – вторичная катушка. ( N2, U2, I2 )
N-число витков, U-напряжение, I-сила тока.

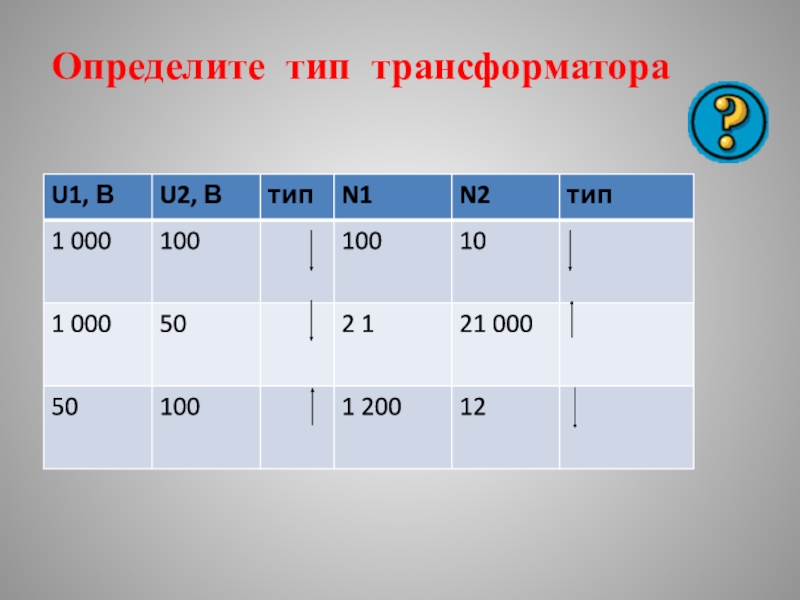

если N2>N1 или U2>U1 – повышает U
2) K>1, если N2

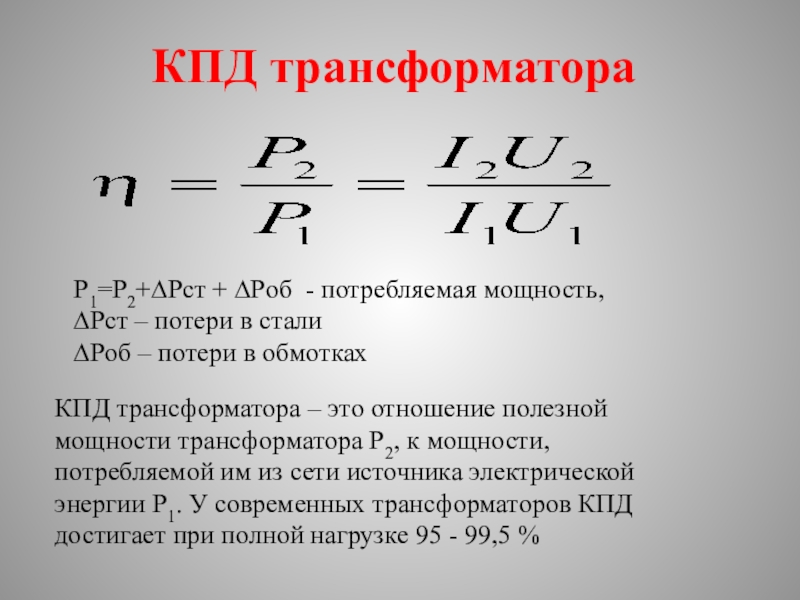

мощности, потребляемой им из сети источника электрической энергии P1. У современных трансформаторов КПД достигает при полной нагрузке 95 - 99,5 %

P1=P2+∆Pст + ∆Pоб - потребляемая мощность, ∆Pст – потери в стали
∆Pоб – потери в обмотках

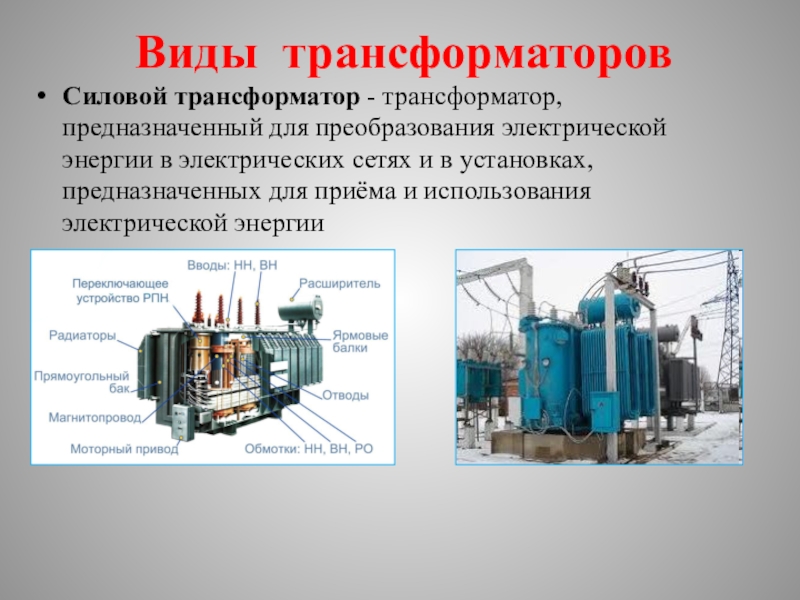

электрических сетях и в установках, предназначенных для приёма и использования электрической энергии

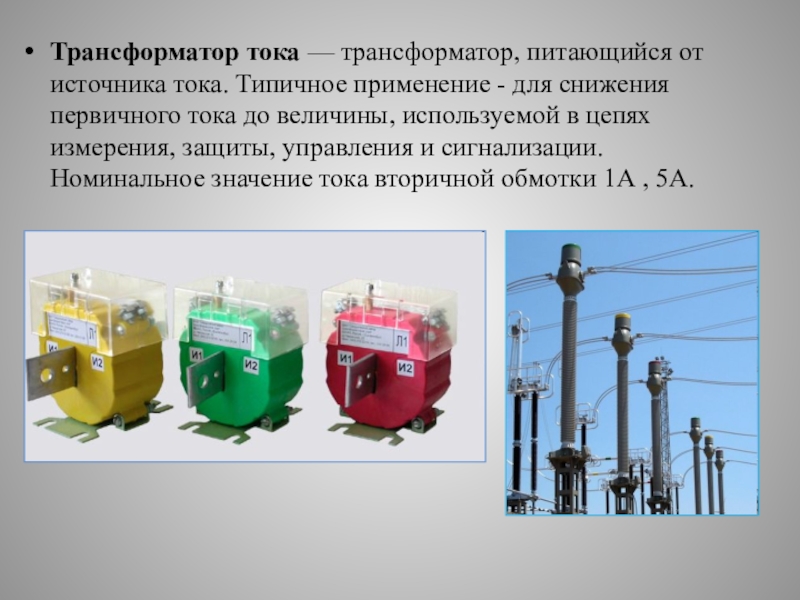

снижения первичного тока до величины, используемой в цепях измерения, защиты, управления и сигнализации. Номинальное значение тока вторичной обмотки 1А , 5А.

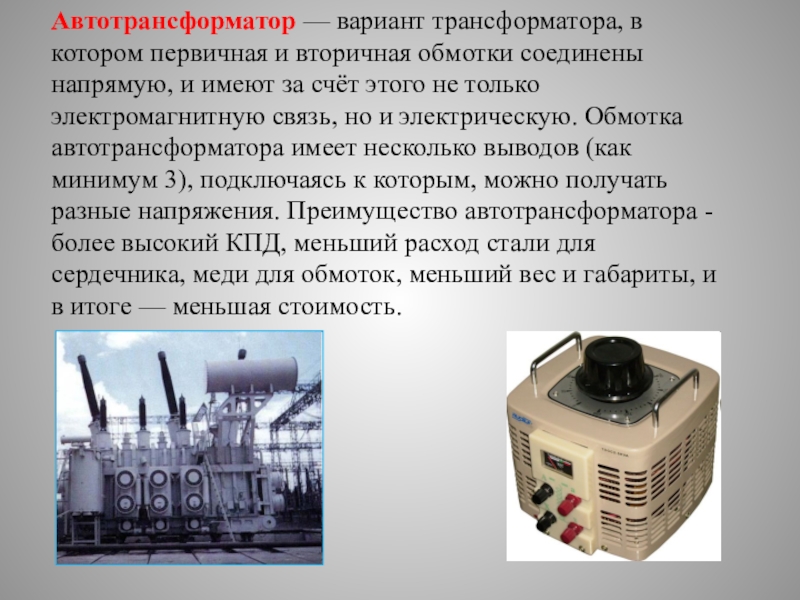

и имеют за счёт этого не только электромагнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения. Преимущество автотрансформатора - более высокий КПД, меньший расход стали для сердечника, меди для обмоток, меньший вес и габариты, и в итоге — меньшая стоимость.

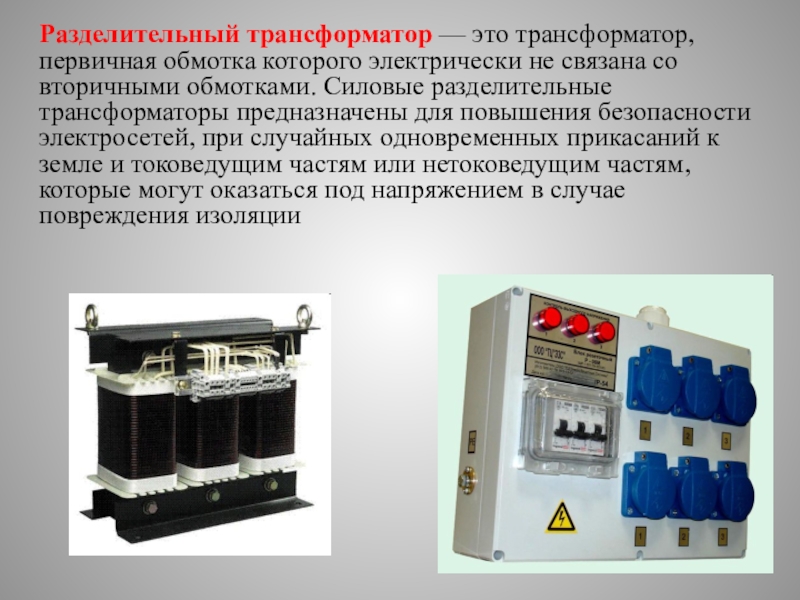

со вторичными обмотками. Силовые разделительные трансформаторы предназначены для повышения безопасности электросетей, при случайных одновременных прикасаний к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции

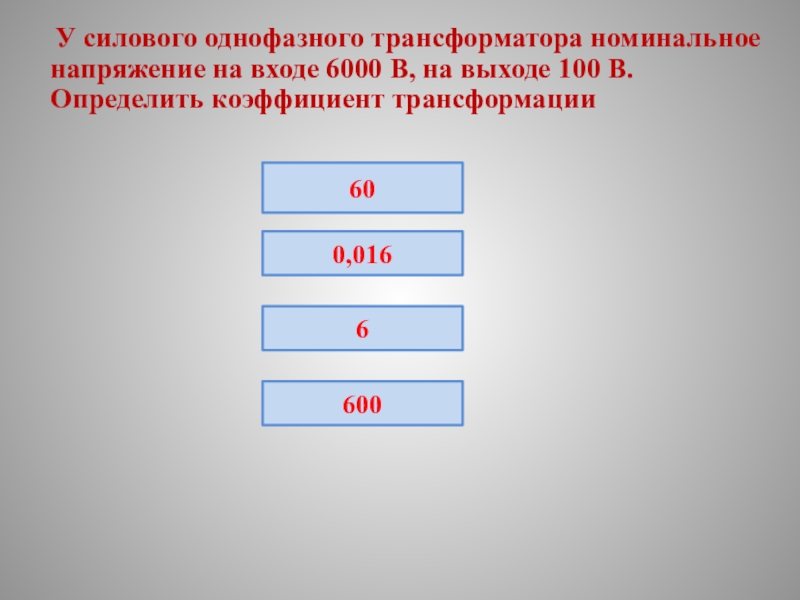

6000 В, на выходе 100 В. Определить коэффициент трансформации

60

0,016

6

600
