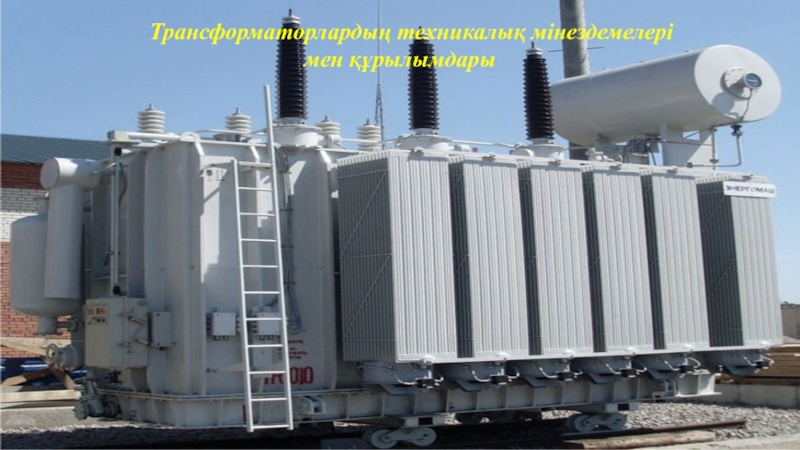

Презентация, доклад на тему Трансформаторлардың техникалық мінездемелері, құрылымдары

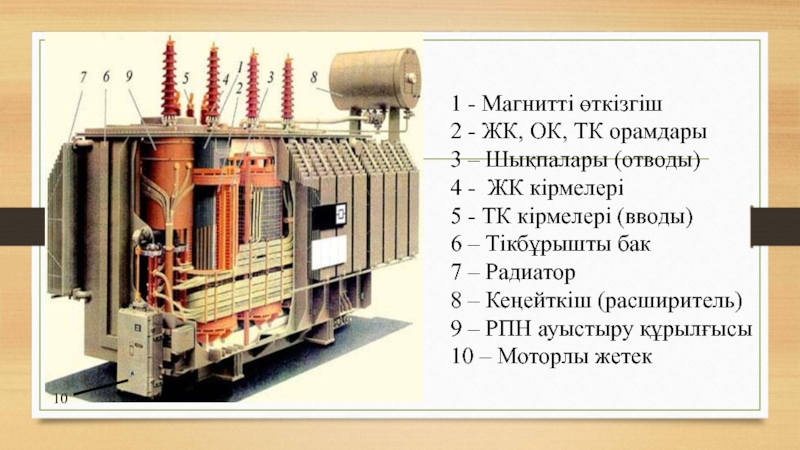

(отводы)
4 - ЖК кірмелері
5 - ТК кірмелері (вводы)
6 – Тікбұрышты бак
7 – Радиатор
8 – Кеңейткіш (расширитель)
9 – РПН ауыстыру құрылғысы
10 – Моторлы жетек

10

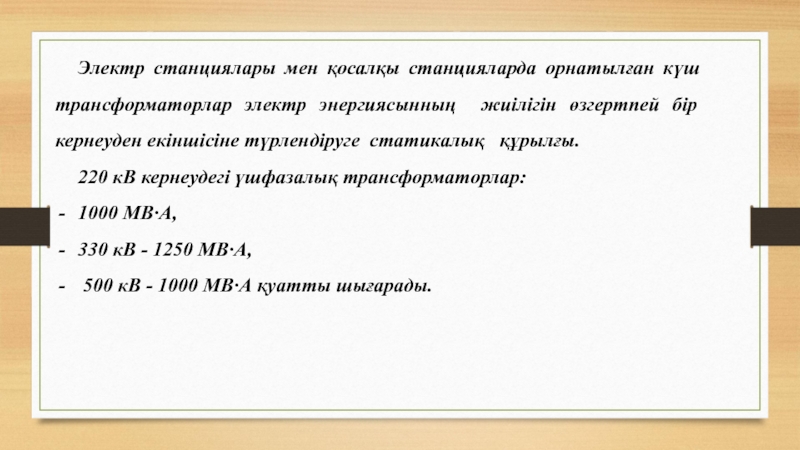

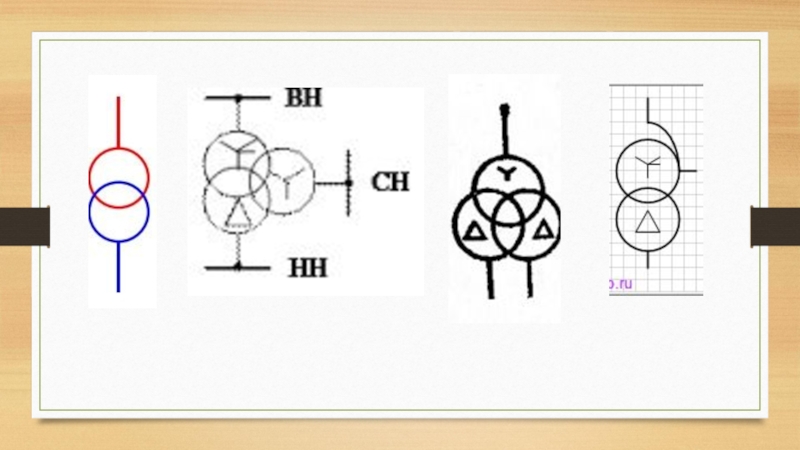

өзгертпей бір кернеуден екіншісіне түрлендіруге статикалық құрылғы.
220 кВ кернеудегі үшфазалық трансформаторлар:
1000 МВ∙А,
330 кВ - 1250 МВ∙А,
500 кВ - 1000 МВ∙А қуатты шығарады.

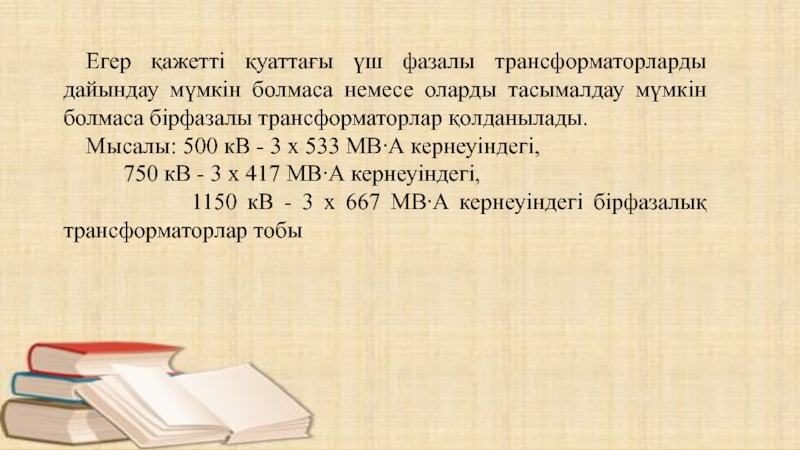

тасымалдау мүмкін болмаса бірфазалы трансформаторлар қолданылады.
Мысалы: 500 кВ - 3 х 533 МВ∙А кернеуіндегі,
750 кВ - 3 х 417 МВ∙А кернеуіндегі,
1150 кВ - 3 х 667 МВ∙А кернеуіндегі бірфазалық трансформаторлар тобы

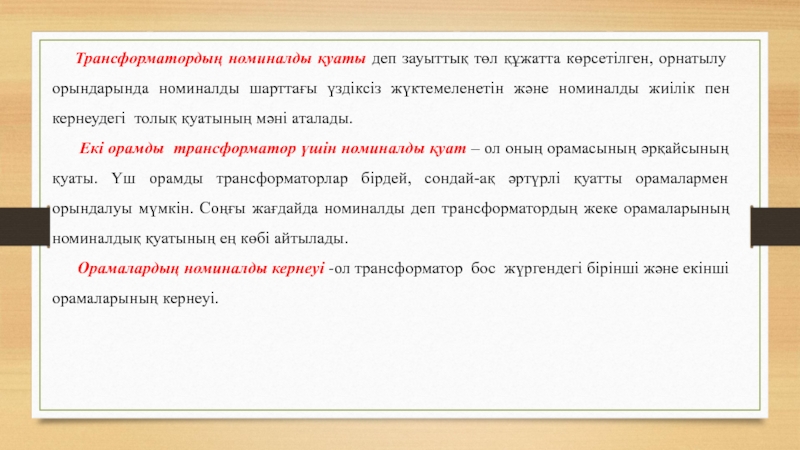

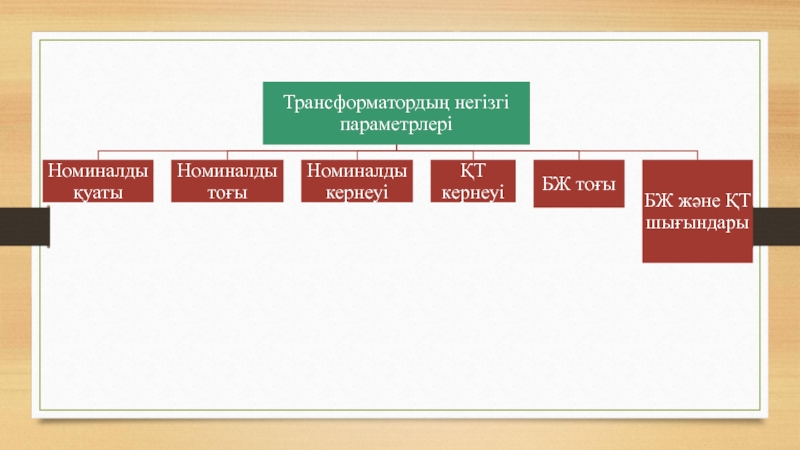

шарттағы үздіксіз жүктемеленетін және номиналды жиілік пен кернеудегі толық қуатының мәні аталады.

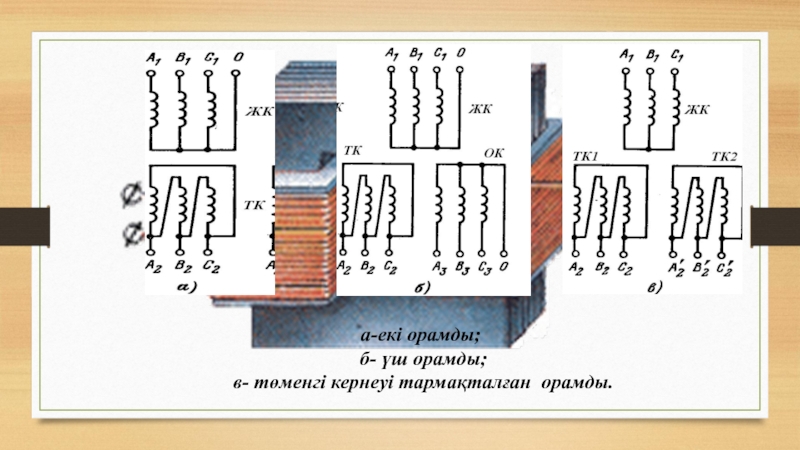

Екі орамды трансформатор үшін номиналды қуат – ол оның орамасының әрқайсының қуаты. Үш орамды трансформаторлар бірдей, сондай-ақ әртүрлі қуатты орамалармен орындалуы мүмкін. Соңғы жағдайда номиналды деп трансформатордың жеке орамаларының номиналдық қуатының ең көбі айтылады.
Орамалардың номиналды кернеуі -ол трансформатор бос жүргендегі бірінші және екінші орамаларының кернеуі.

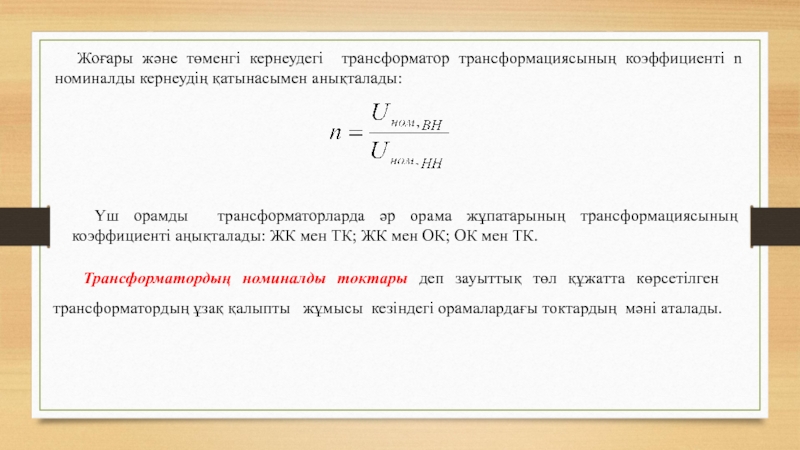

анықталады:

Үш орамды трансформаторларда әр орама жұпатарының трансформациясының коэффициенті аңықталады: ЖК мен ТК; ЖК мен ОК; ОК мен ТК.

Трансформатордың номиналды токтары деп зауыттық төл құжатта көрсетілген трансформатордың ұзақ қалыпты жұмысы кезіндегі орамалардағы токтардың мәні аталады.

∆

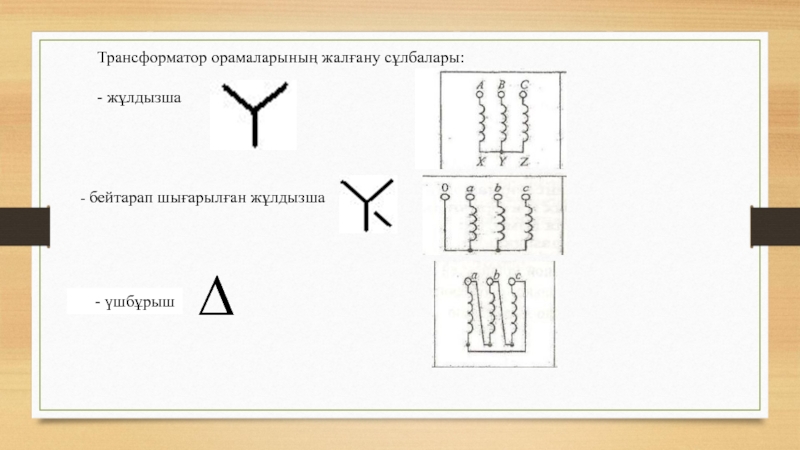

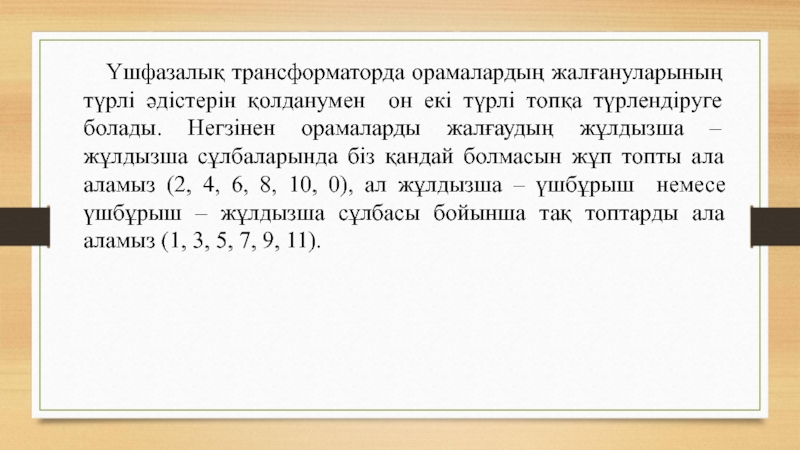

түрлендіруге болады. Негзінен орамаларды жалғаудың жұлдызша – жұлдызша сұлбаларында біз қандай болмасын жұп топты ала аламыз (2, 4, 6, 8, 10, 0), ал жұлдызша – үшбұрыш немесе үшбұрыш – жұлдызша сұлбасы бойынша тақ топтарды ала аламыз (1, 3, 5, 7, 9, 11).
