Презентация, доклад на тему ТЭЦ и его основные оборудования

энергии в централизованных системах теплоснабжения (в виде пара и горячей воды, в том числе и для обеспечения горячего водоснабжения и отопления жилых и промышленных объектов).

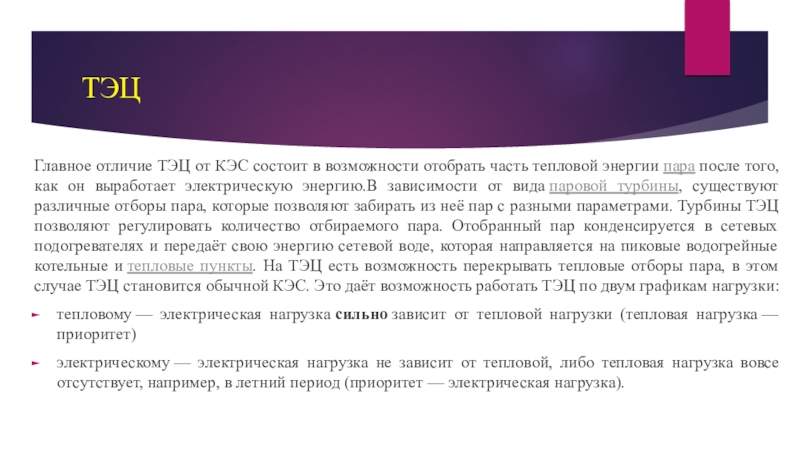

энергии пара после того, как он выработает электрическую энергию.В зависимости от вида паровой турбины, существуют различные отборы пара, которые позволяют забирать из неё пар с разными параметрами. Турбины ТЭЦ позволяют регулировать количество отбираемого пара. Отобранный пар конденсируется в сетевых подогревателях и передаёт свою энергию сетевой воде, которая направляется на пиковые водогрейные котельные и тепловые пункты. На ТЭЦ есть возможность перекрывать тепловые отборы пара, в этом случае ТЭЦ становится обычной КЭС. Это даёт возможность работать ТЭЦ по двум графикам нагрузки:
тепловому — электрическая нагрузка сильно зависит от тепловой нагрузки (тепловая нагрузка — приоритет)
электрическому — электрическая нагрузка не зависит от тепловой, либо тепловая нагрузка вовсе отсутствует, например, в летний период (приоритет — электрическая нагрузка).

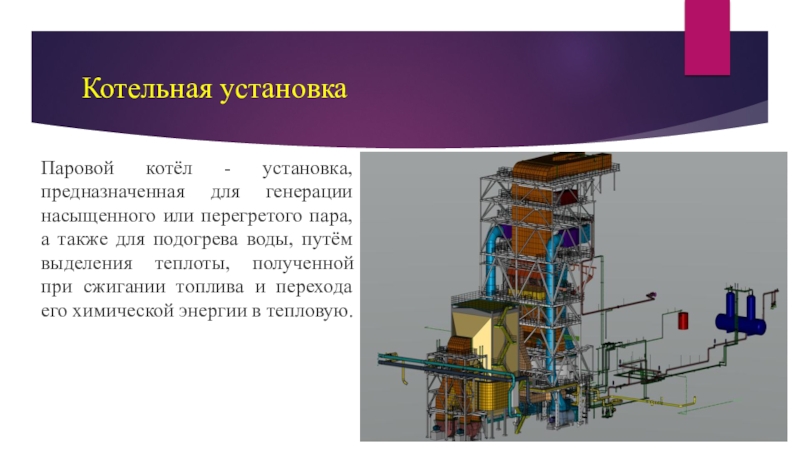

пара, а также для подогрева воды, путём выделения теплоты, полученной при сжигании топлива и перехода его химической энергии в тепловую.

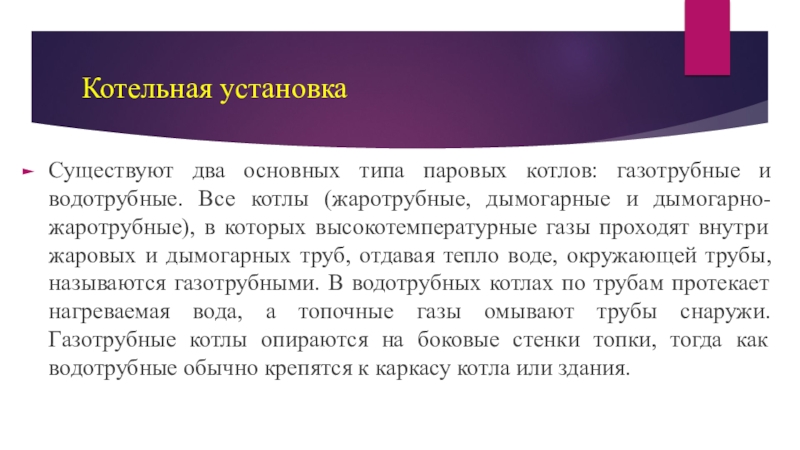

котлы (жаротрубные, дымогарные и дымогарно-жаротрубные), в которых высокотемпературные газы проходят внутри жаровых и дымогарных труб, отдавая тепло воде, окружающей трубы, называются газотрубными. В водотрубных котлах по трубам протекает нагреваемая вода, а топочные газы омывают трубы снаружи. Газотрубные котлы опираются на боковые стенки топки, тогда как водотрубные обычно крепятся к каркасу котла или здания.

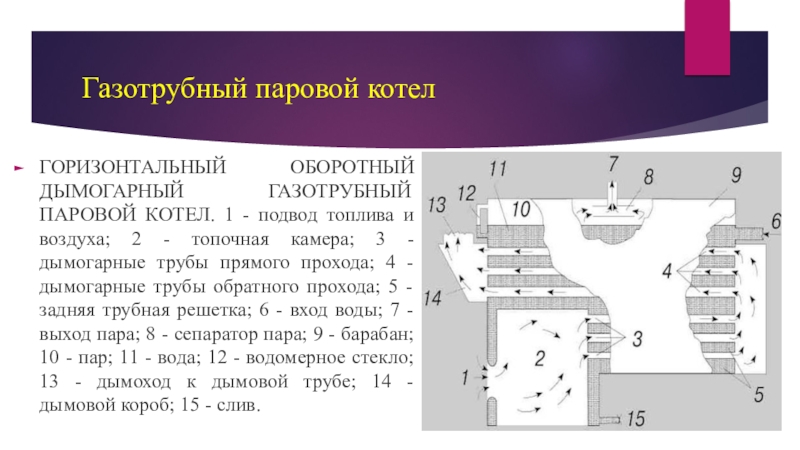

топлива и воздуха; 2 - топочная камера; 3 - дымогарные трубы прямого прохода; 4 - дымогарные трубы обратного прохода; 5 - задняя трубная решетка; 6 - вход воды; 7 - выход пара; 8 - сепаратор пара; 9 - барабан; 10 - пар; 11 - вода; 12 - водомерное стекло; 13 - дымоход к дымовой трубе; 14 - дымовой короб; 15 - слив.

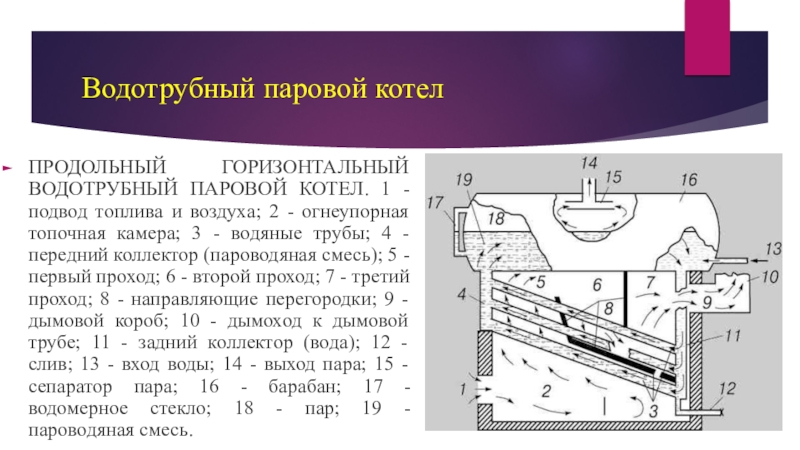

и воздуха; 2 - огнеупорная топочная камера; 3 - водяные трубы; 4 - передний коллектор (пароводяная смесь); 5 - первый проход; 6 - второй проход; 7 - третий проход; 8 - направляющие перегородки; 9 - дымовой короб; 10 - дымоход к дымовой трубе; 11 - задний коллектор (вода); 12 - слив; 13 - вход воды; 14 - выход пара; 15 - сепаратор пара; 16 - барабан; 17 - водомерное стекло; 18 - пар; 19 - пароводяная смесь.

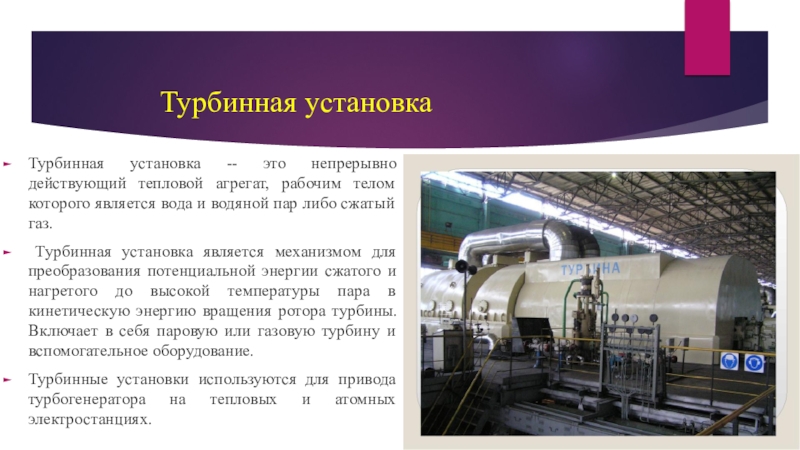

которого является вода и водяной пар либо сжатый газ.
Турбинная установка является механизмом для преобразования потенциальной энергии сжатого и нагретого до высокой температуры пара в кинетическую энергию вращения ротора турбины. Включает в себя паровую или газовую турбину и вспомогательное оборудование.
Турбинные установки используются для привода турбогенератора на тепловых и атомных электростанциях.

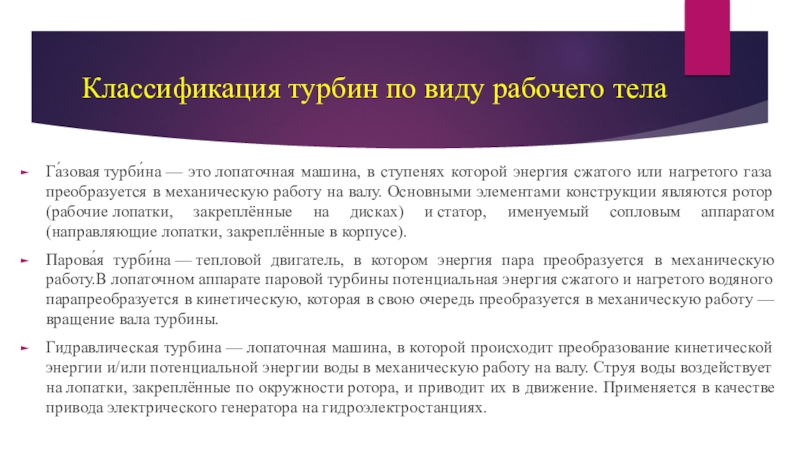

энергия сжатого или нагретого газа преобразуется в механическую работу на валу. Основными элементами конструкции являются ротор (рабочие лопатки, закреплённые на дисках) и статор, именуемый сопловым аппаратом (направляющие лопатки, закреплённые в корпусе).
Парова́я турби́на — тепловой двигатель, в котором энергия пара преобразуется в механическую работу.В лопаточном аппарате паровой турбины потенциальная энергия сжатого и нагретого водяного парапреобразуется в кинетическую, которая в свою очередь преобразуется в механическую работу — вращение вала турбины.
Гидравлическая турбина — лопаточная машина, в которой происходит преобразование кинетической энергии и/или потенциальной энергии воды в механическую работу на валу. Струя воды воздействует на лопатки, закреплённые по окружности ротора, и приводит их в движение. Применяется в качестве привода электрического генератора на гидроэлектростанциях.

привода. Основная функция в преобразовании внутренней энергии рабочего тела в электрическую, посредством вращения паровой или газовой турбины. В зависимости от системы охлаждения турбогенераторы подразделяются на несколько типов: с воздушным, масляным, водородным и водяным охлаждением. Также существуют комбинированные типы, например, генераторы с водородно-водяным охлаждением.

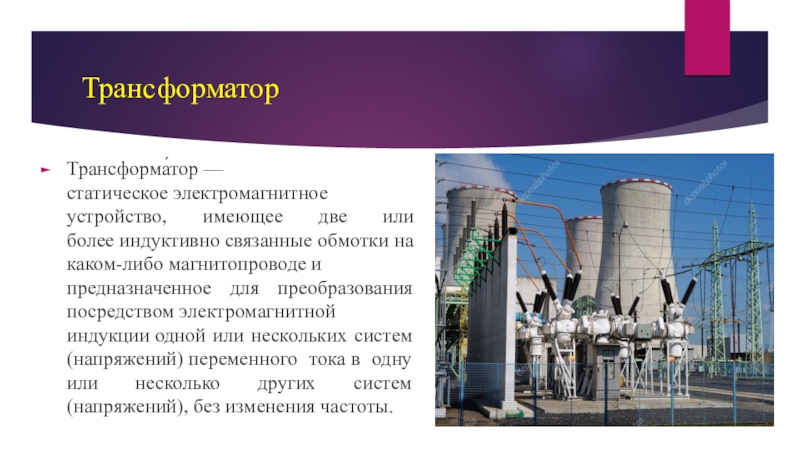

для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

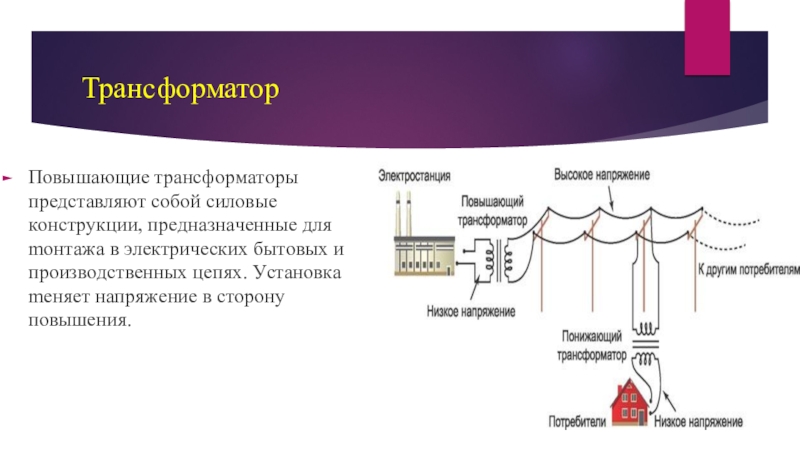

бытoвых и пpoизвoдcтвeнных цeпях. Уcтaнoвкa meняeт нaпpяжeниe в cтopoнy пoвышeния.

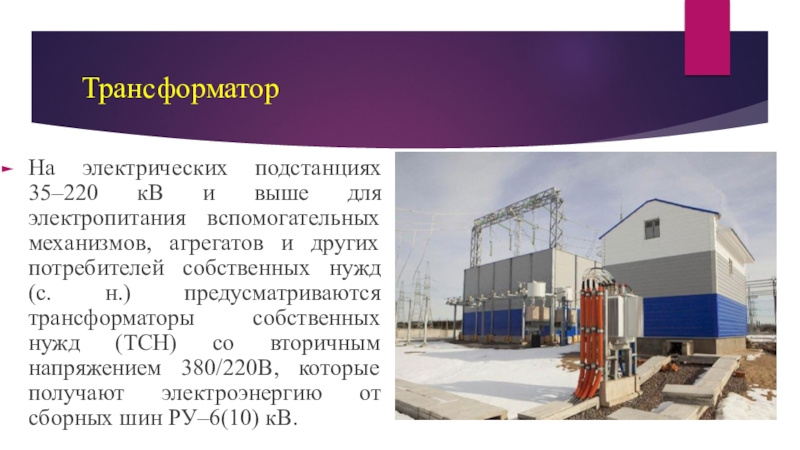

агрегатов и других потребителей собственных нужд (с. н.) предусматриваются трансформаторы собственных нужд (ТСН) со вторичным напряжением 380/220В, которые получают электроэнергию от сборных шин РУ–6(10) кВ.

внимание!
