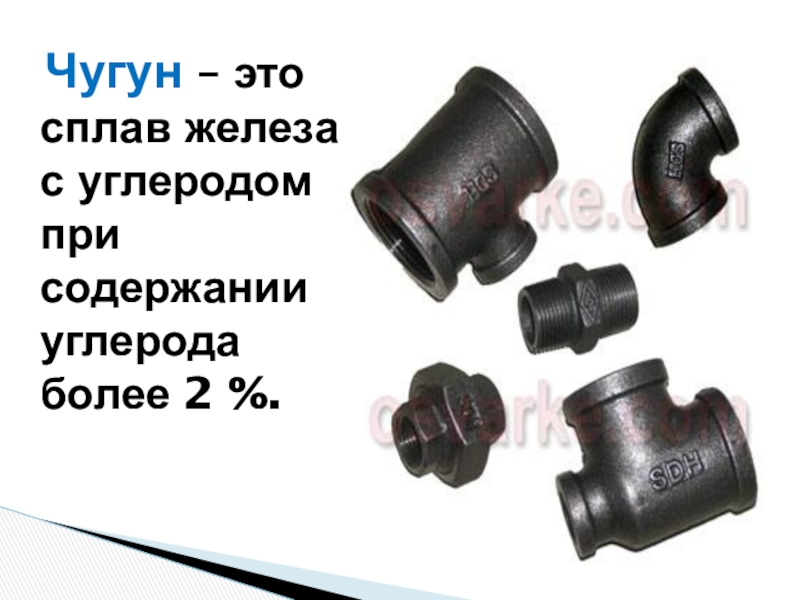

Чугун – это сплав железа с углеродом при содержании углерода более 2 %.

Слайд 1Технология сварки чугуна
Занятие 33-35
Разработал преподаватель
ГБПОУ РМ «Саранский политехнический техникум»
И.В.

Шевчук

Технология сварки чугунаЗанятие 33-35Разработал преподаватель ГБПОУ РМ «Саранский политехнический техникум» И.В. Шевчук

Слайд 2 Чугун – это сплав железа с углеродом при содержании

углерода более 2 %.
Чугун – это сплав железа с углеродом при содержании углерода более 2 %.

Слайд 3Белый – в сварных конструкциях не применяется.
Серый (СЧ) - углерод содержится

в виде пластинчатого графита.
Высокопрочный (ВЧ) – графит имеет шаровидную форму.
Ковкий (КЧ) – углерод имеет хлопьевидную форму.

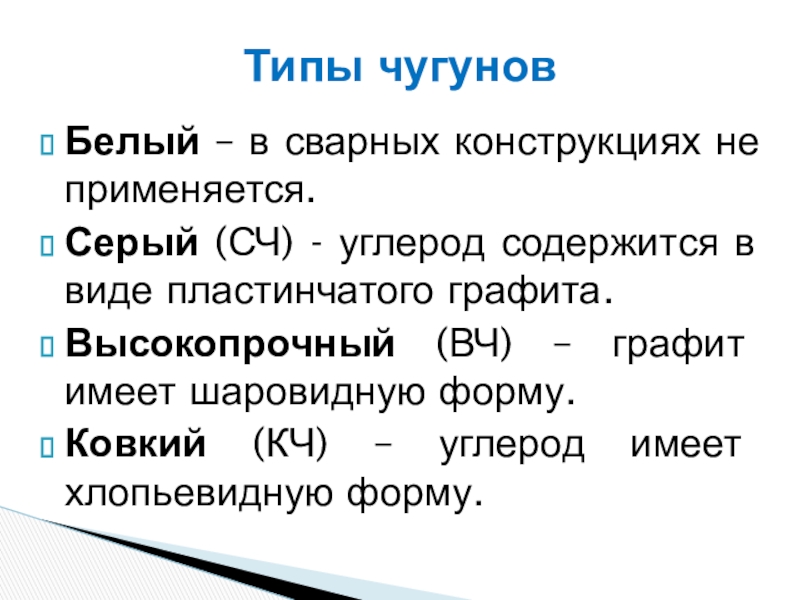

Типы чугунов

Белый – в сварных конструкциях не применяется.Серый (СЧ) - углерод содержится в виде пластинчатого графита. Высокопрочный (ВЧ)

Слайд 4охрупчивание сварного шва и зоны термического влияния;
склонность к образованию холодных и

горячих трещин;
пористость;
повышенная жидкотекучесть чугуна.

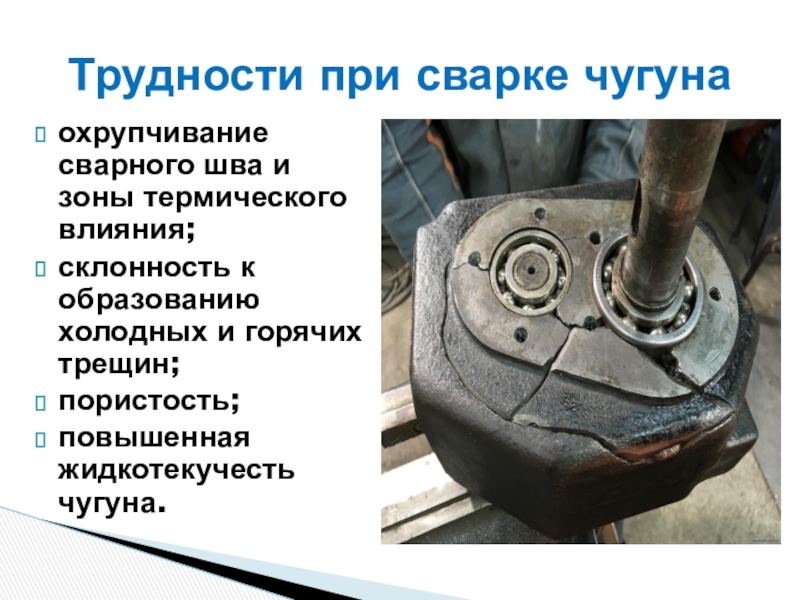

Трудности при сварке чугуна

охрупчивание сварного шва и зоны термического влияния;склонность к образованию холодных и горячих трещин;пористость;повышенная жидкотекучесть чугуна.Трудности при сварке

Слайд 5дефект разделывают механическим способом или воздушно-дуговой резкой;
придают кромкам округлую форму;
тщательно очищают

кромки и околошовную зону;
выполняют формовку с помощью графитовых планок и формовочной смеси;
просушка формы.

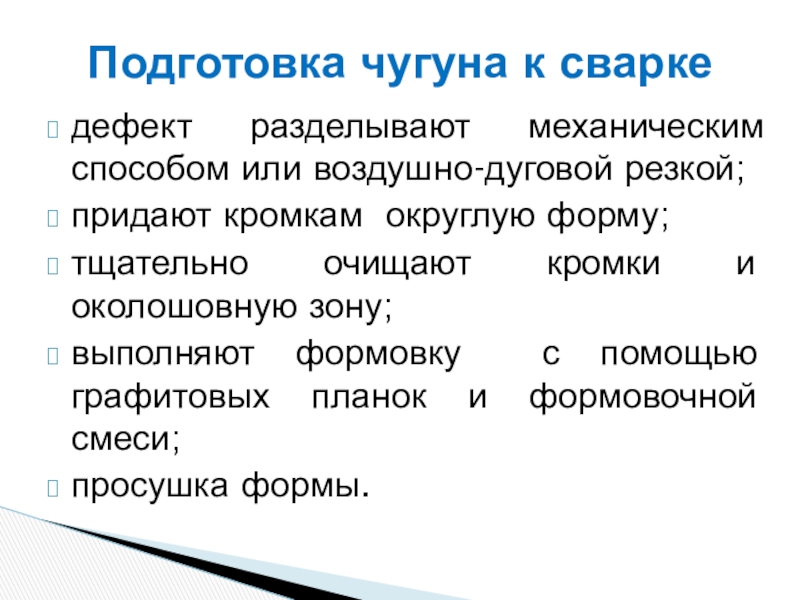

Подготовка чугуна к сварке

дефект разделывают механическим способом или воздушно-дуговой резкой;придают кромкам округлую форму;тщательно очищают кромки и околошовную зону;выполняют формовку с

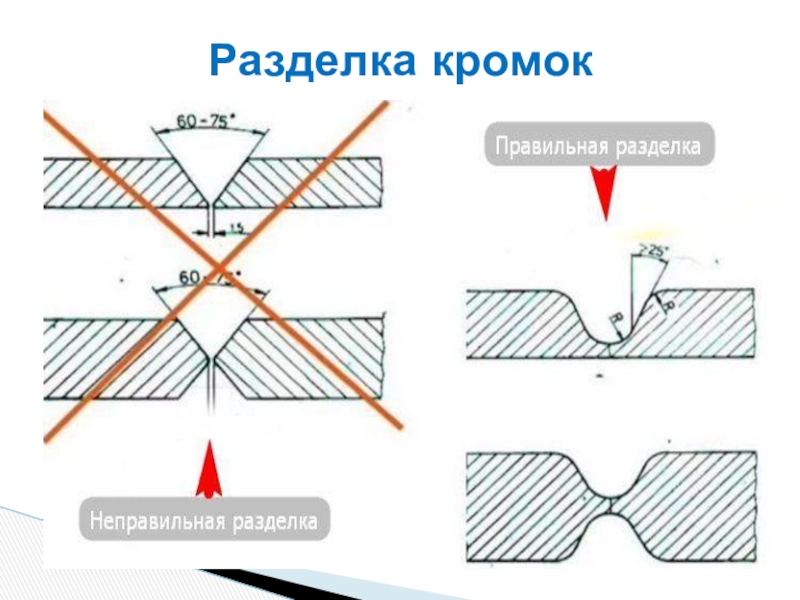

Слайд 6Разделка кромок

Разделка кромок

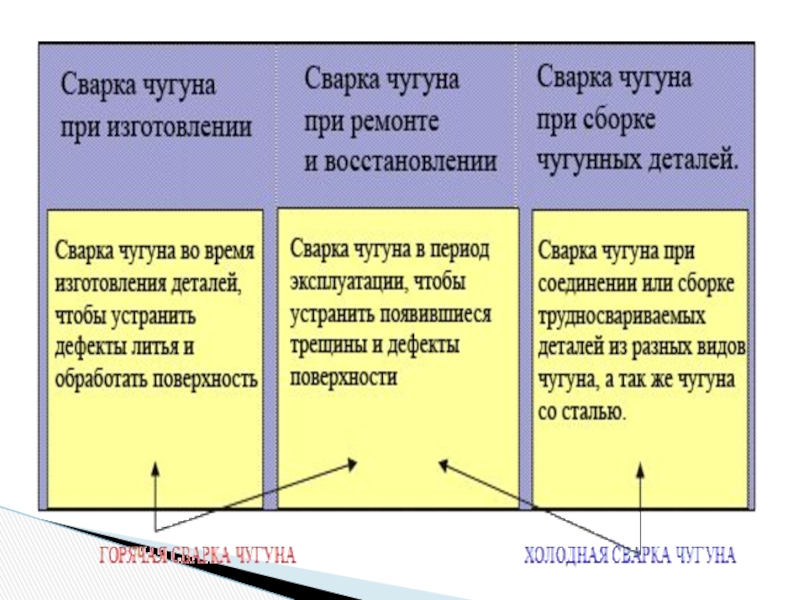

Слайд 7Технология сварки чугуна

Технология сварки чугуна

Слайд 9Подготовка под сварку
Предварительный подогрев
Сварка
Последующее медленное охлаждение изделий
Сварку осуществляют на постоянном токе

обратной полярности

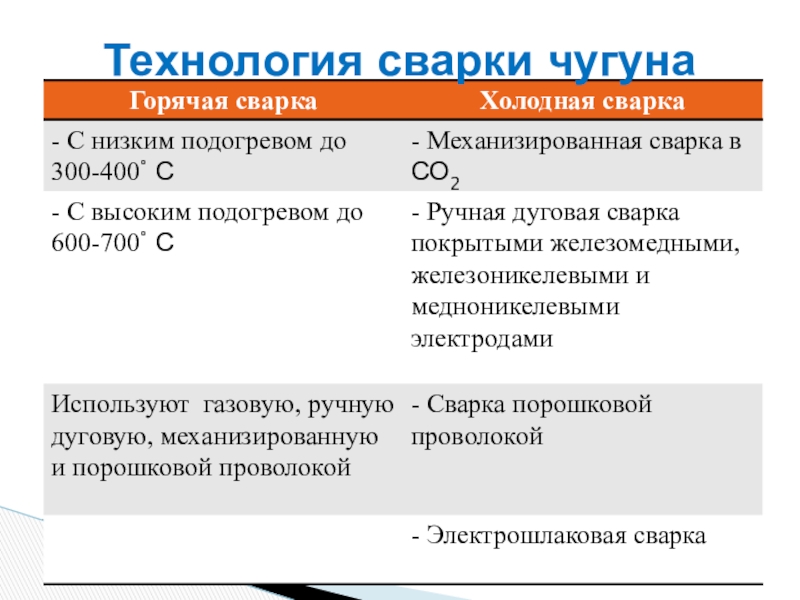

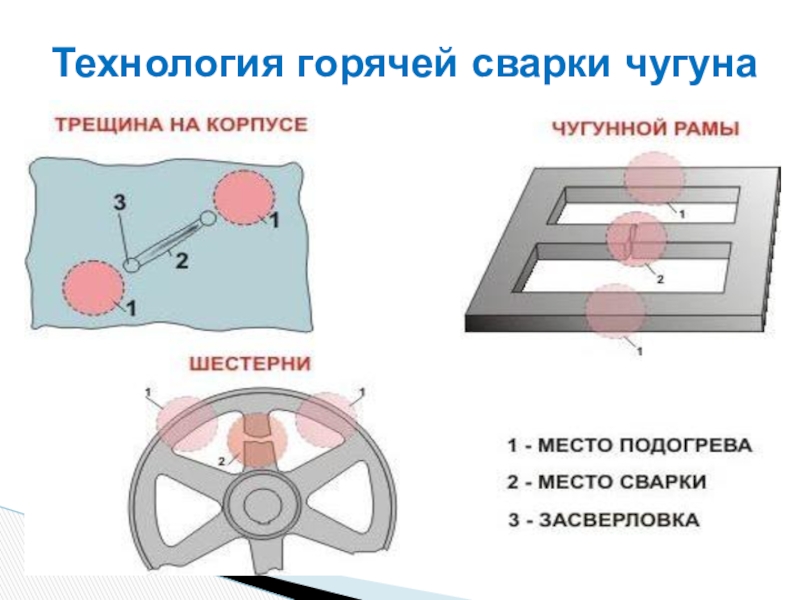

Технология горячей сварки чугуна

Подготовка под сваркуПредварительный подогревСваркаПоследующее медленное охлаждение изделийСварку осуществляют на постоянном токе обратной полярностиТехнология горячей сварки чугуна

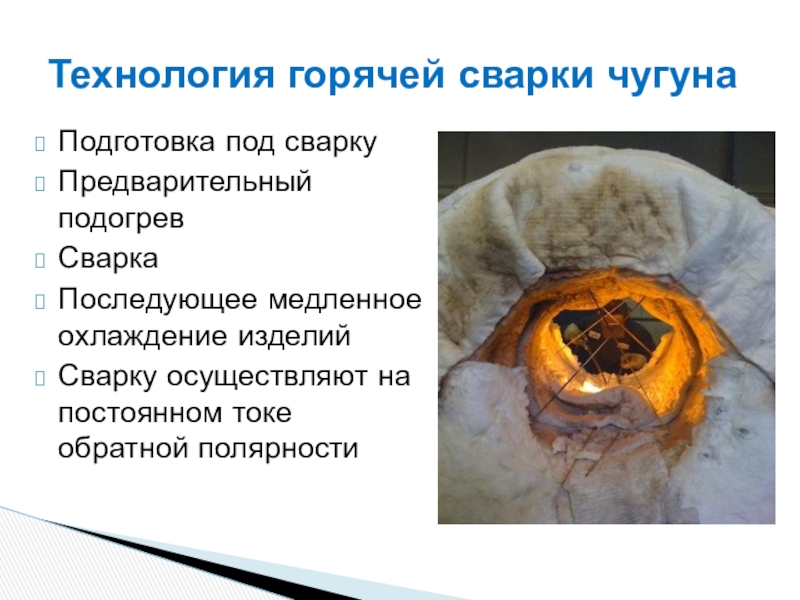

Слайд 10Технология горячей сварки чугуна

Технология горячей сварки чугуна

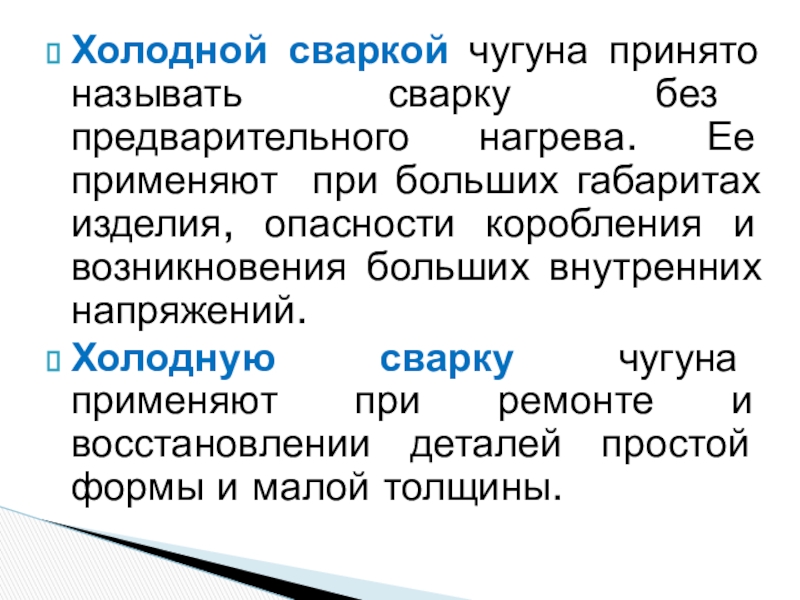

Слайд 11Холодной сваркой чугуна принято называть сварку без предварительного нагрева. Ее применяют

при больших габаритах изделия, опасности коробления и возникновения больших внутренних напряжений.
Холодную сварку чугуна применяют при ремонте и восстановлении деталей простой формы и малой толщины.



Холодной сваркой чугуна принято называть сварку без предварительного нагрева. Ее применяют при больших габаритах изделия, опасности коробления

Слайд 12применение электродов с повышенным содержанием графитизаторов и модификаторов;
снижение доли основного металла

в формировании шва;
применение электродов малых диаметров;
сварка малыми токами;
сварка короткими участками 15-25 мм,
проковка шва после сварки.

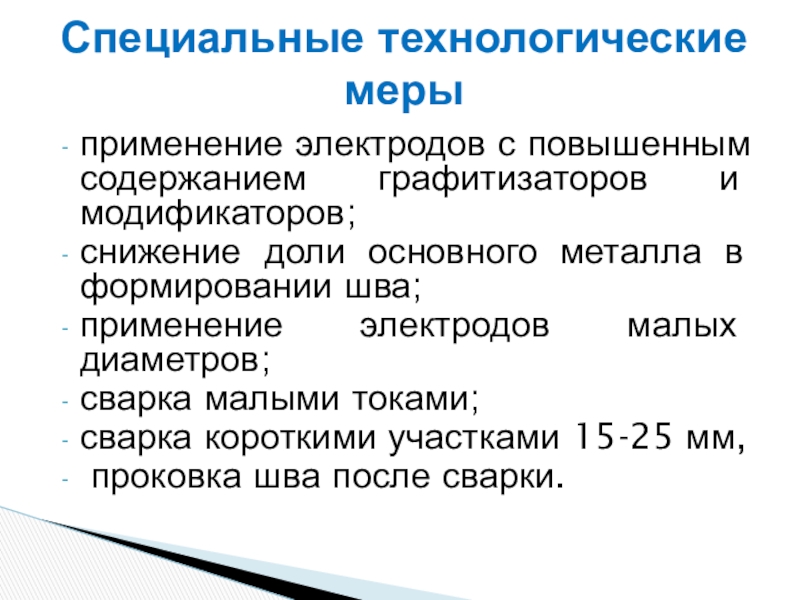

Специальные технологические меры

применение электродов с повышенным содержанием графитизаторов и модификаторов;снижение доли основного металла в формировании шва;применение электродов малых диаметров;сварка

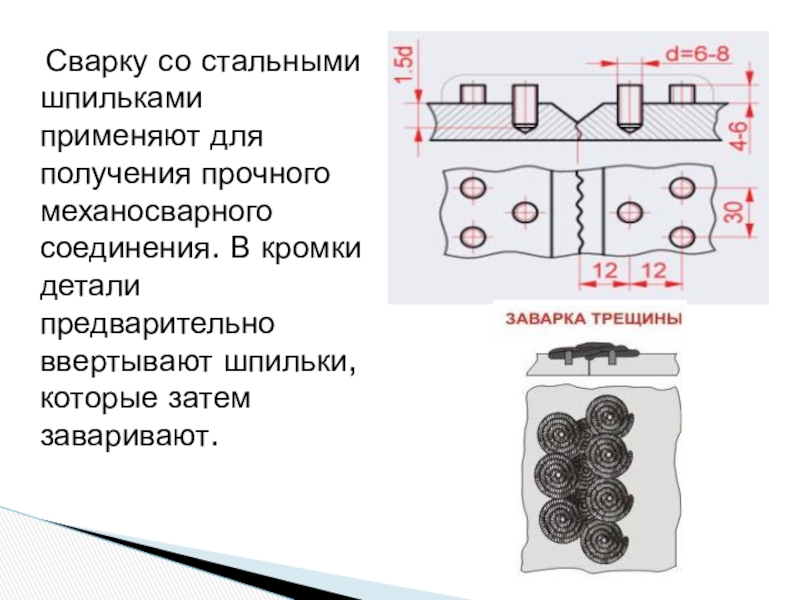

Слайд 13 Сварку со стальными шпильками применяют для получения прочного механосварного

соединения. В кромки детали предварительно ввертывают шпильки, которые затем заваривают.
Сварку со стальными шпильками применяют для получения прочного механосварного соединения. В кромки детали предварительно ввертывают

Слайд 14 Существует четыре типа электродов, которые используют

для ручной дуговой сварки чугуна: чугунные электроды, электроды с медной основой, электроды с никелевой основой и стальные электроды.

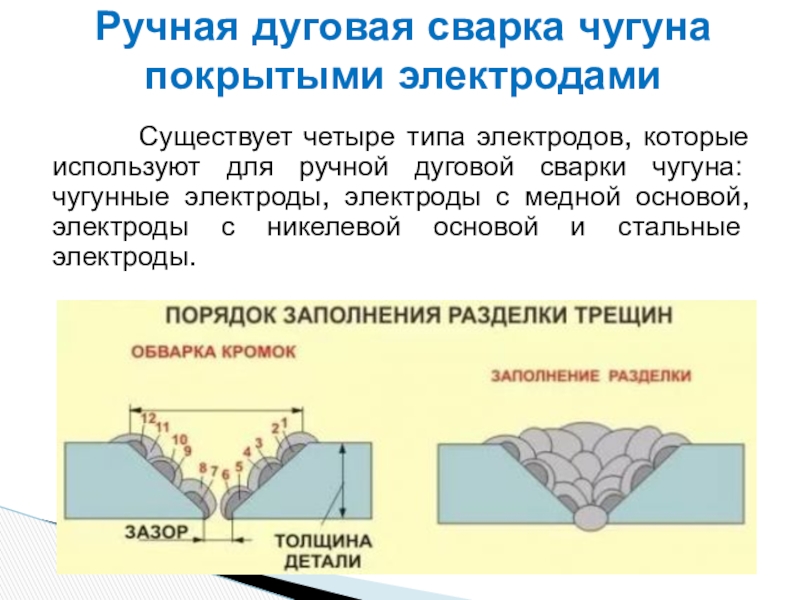

Ручная дуговая сварка чугуна покрытыми электродами

Существует четыре типа электродов, которые используют для ручной дуговой сварки чугуна: чугунные

Слайд 15Плавящиеся электроды (для горячей сварки ОМЧ-1, ВЧ-3, ЭП-4, для холодной сварки

МНЧ-1, ЭМЧ, ЭМЧС)
Угольные электроды
Присадочные чугунные прутки (А, Б, НЧ-1)
Флюсы (ФСЧ-1, ФСЧ-2, БМ-1)
Порошковая проволока (ППЧ-3, ПП-2, ПП АНЧ-1)
Сварочная проволока (Св-09Г2СА)

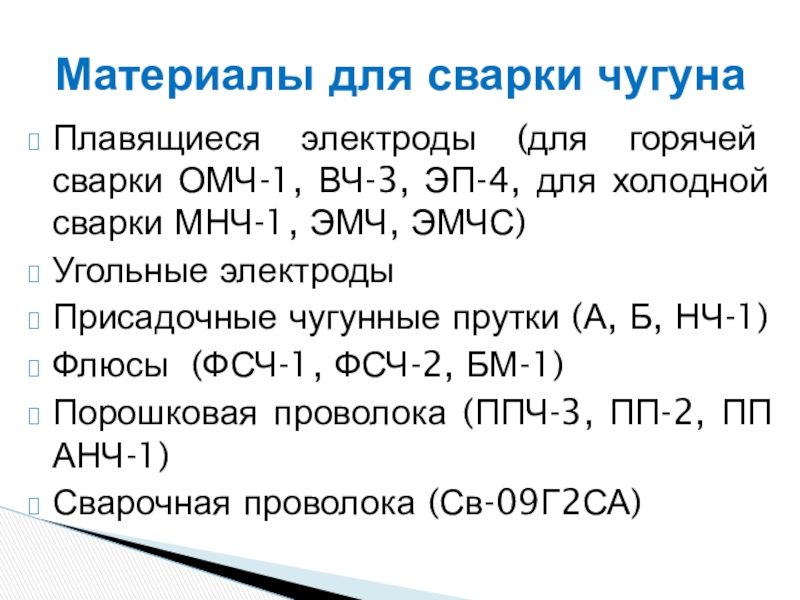

Материалы для сварки чугуна

Плавящиеся электроды (для горячей сварки ОМЧ-1, ВЧ-3, ЭП-4, для холодной сварки МНЧ-1, ЭМЧ, ЭМЧС)Угольные электродыПрисадочные чугунные прутки
