Презентация, доклад на тему Технология монтажа устройств заземления

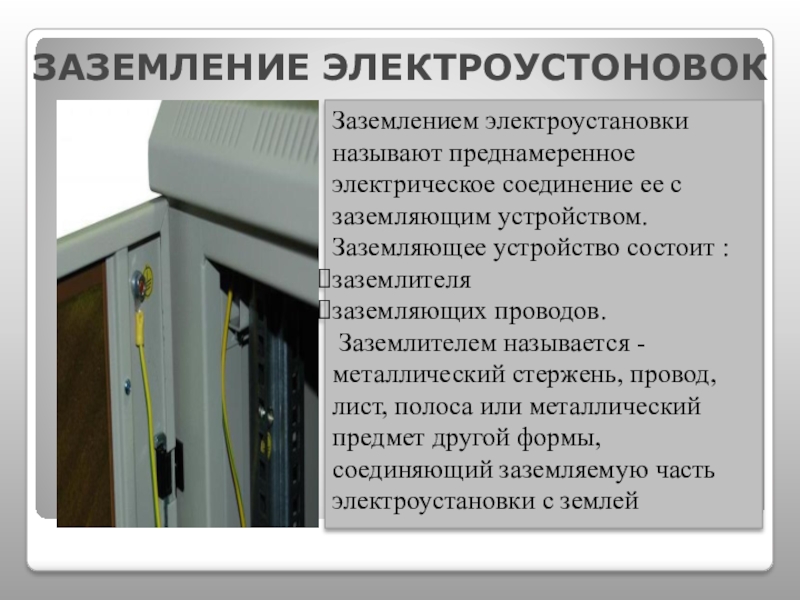

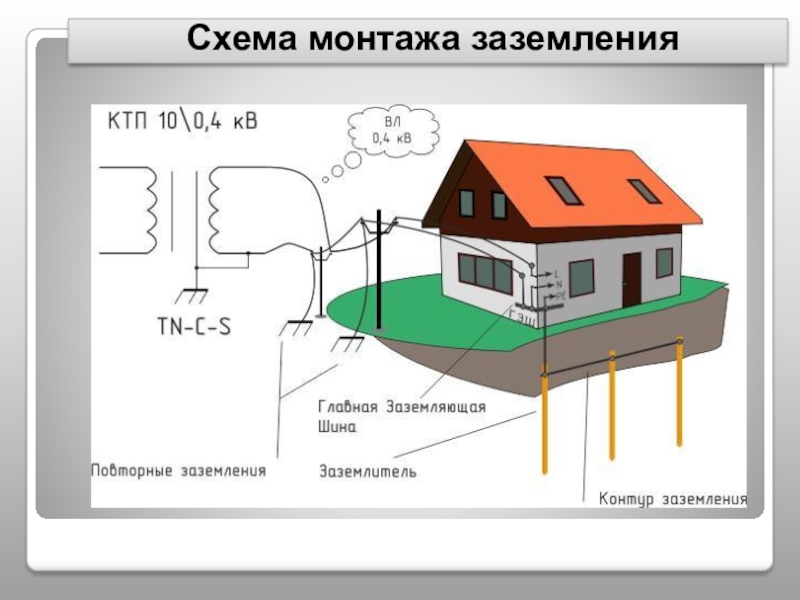

Заземляющее устройство состоит :
заземлителя
заземляющих проводов.
Заземлителем называется - металлический стержень, провод, лист, полоса или металлический предмет другой формы, соединяющий заземляемую часть электроустановки с землей

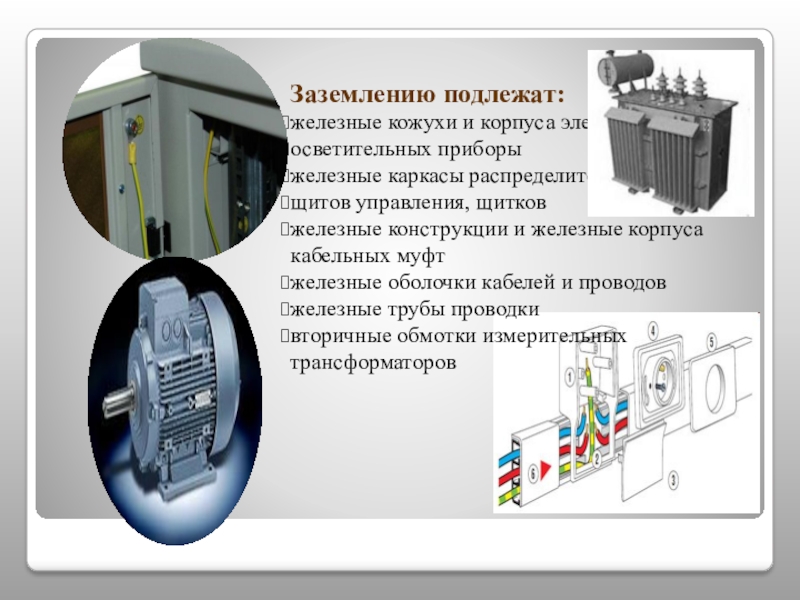

щитков
железные конструкции и железные корпуса кабельных муфт
железные оболочки кабелей и проводов
железные трубы проводки
вторичные обмотки измерительных трансформаторов

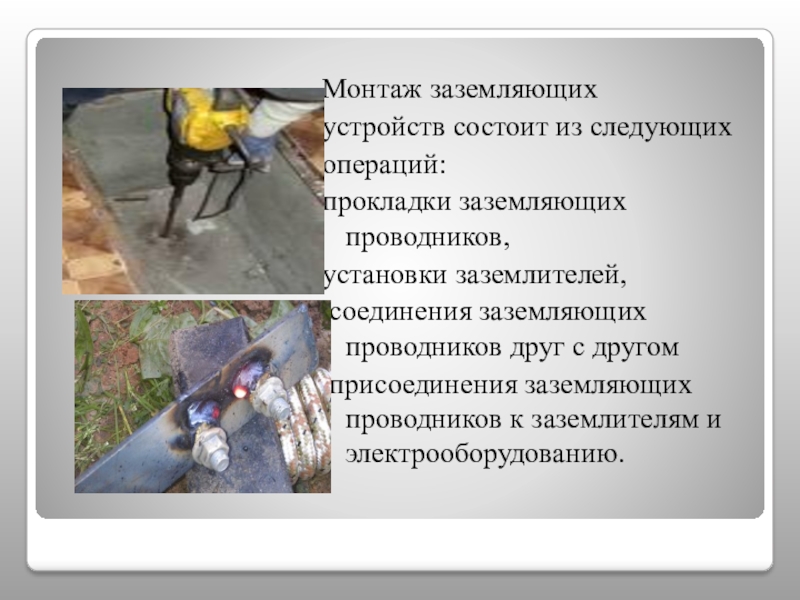

заземляющих проводников друг с другом
присоединения заземляющих проводников к заземлителям и электрооборудованию.

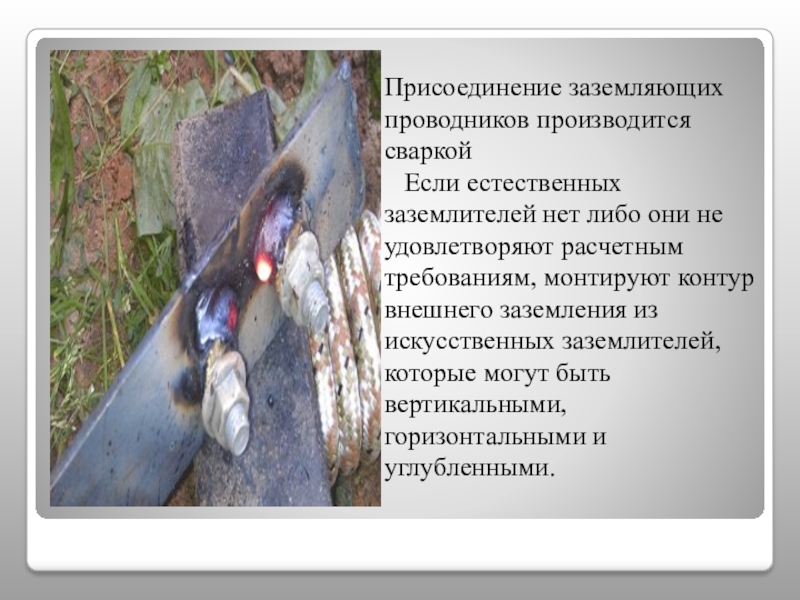

они не удовлетворяют расчетным требованиям, монтируют контур внешнего заземления из искусственных заземлителей, которые могут быть вертикальными, горизонтальными и углубленными.

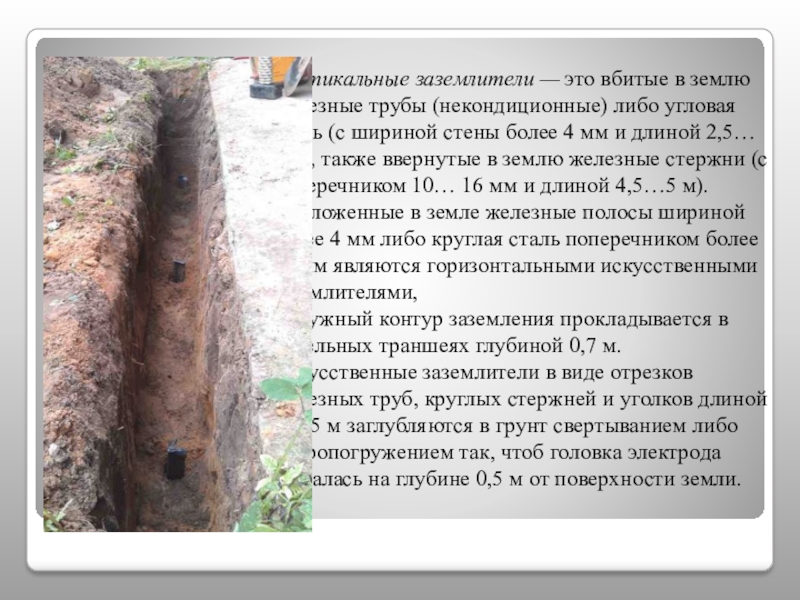

сталь (с шириной стены более 4 мм и длиной 2,5… 3 м), также ввернутые в землю железные стержни (с поперечником 10… 16 мм и длиной 4,5…5 м).
Проложенные в земле железные полосы шириной более 4 мм либо круглая сталь поперечником более 10 мм являются горизонтальными искусственными заземлителями,
Наружный контур заземления прокладывается в земельных траншеях глубиной 0,7 м. Искусственные заземлители в виде отрезков железных труб, круглых стержней и уголков длиной 3… 5 м заглубляются в грунт свертыванием либо вибропогружением так, чтоб головка электрода оказалась на глубине 0,5 м от поверхности земли.

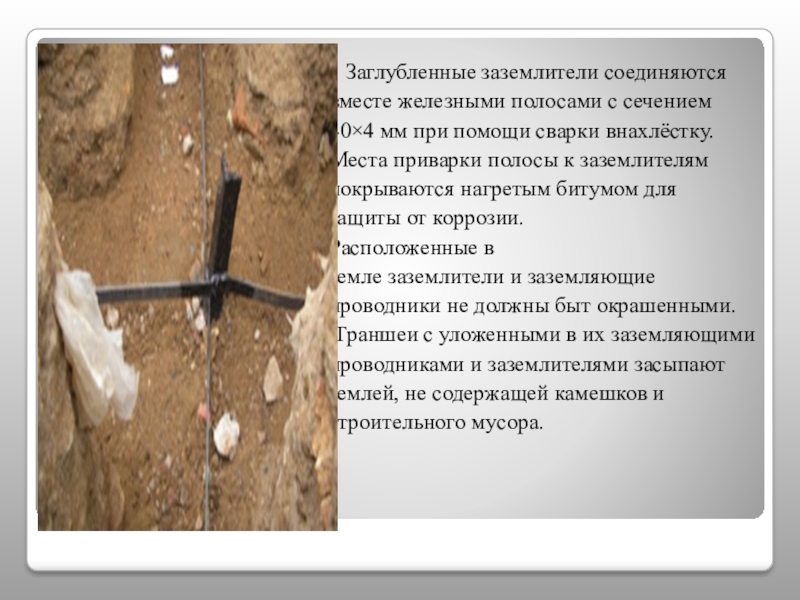

мм при помощи сварки внахлёстку.
Места приварки полосы к заземлителям
покрываются нагретым битумом для
защиты от коррозии.
Расположенные в
земле заземлители и заземляющие
проводники не должны быт окрашенными.
Траншеи с уложенными в их заземляющими
проводниками и заземлителями засыпают
землей, не содержащей камешков и
строительного мусора.

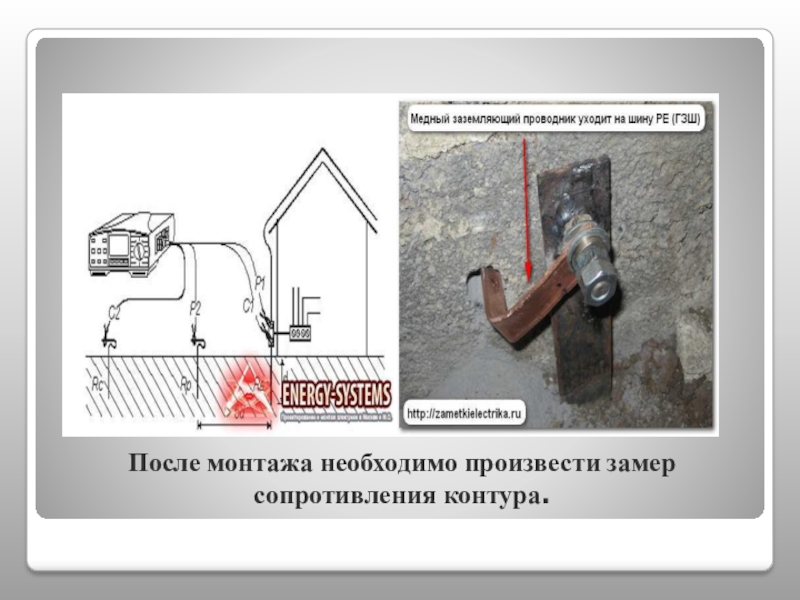

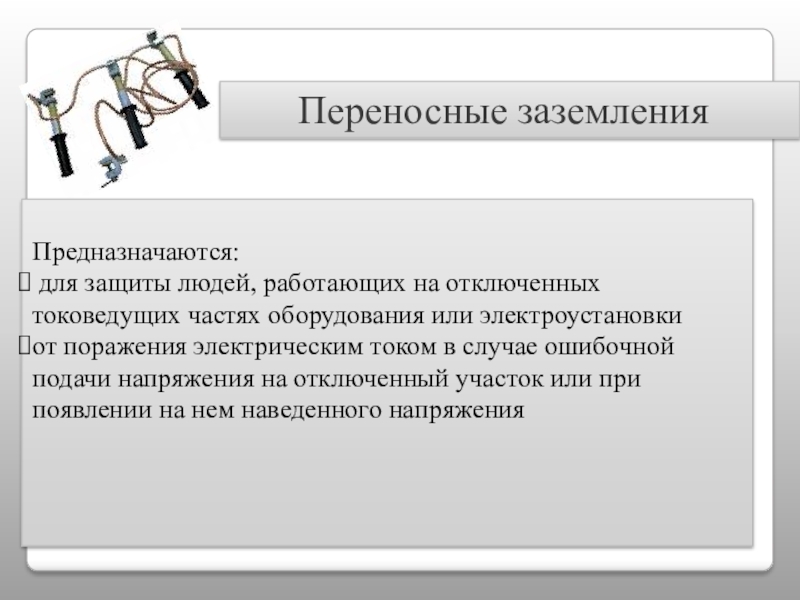

Переносные заземления

Предназначаются:
для защиты людей, работающих на отключенных токоведущих частях оборудования или электроустановки
от поражения электрическим током в случае ошибочной подачи напряжения на отключенный участок или при появлении на нем наведенного напряжения

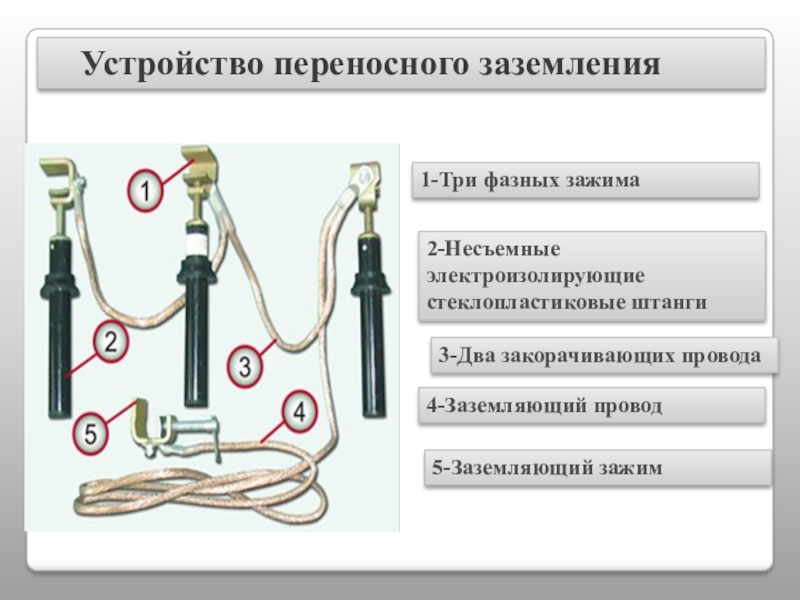

3-Два закорачивающих провода

4-Заземляющий провод

5-Заземляющий зажим

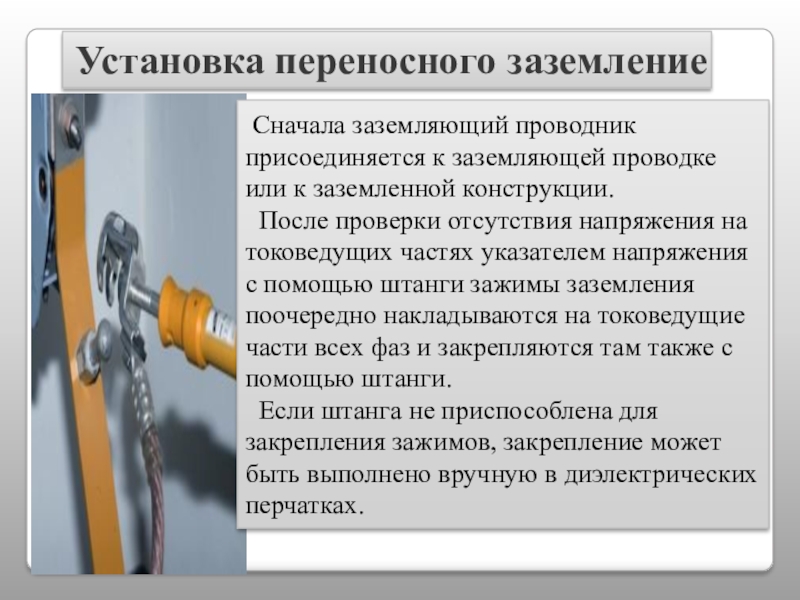

или к заземленной конструкции.
После проверки отсутствия напряжения на токоведущих частях указателем напряжения с помощью штанги зажимы заземления поочередно накладываются на токоведущие части всех фаз и закрепляются там также с помощью штанги.
Если штанга не приспособлена для закрепления зажимов, закрепление может быть выполнено вручную в диэлектрических перчатках.

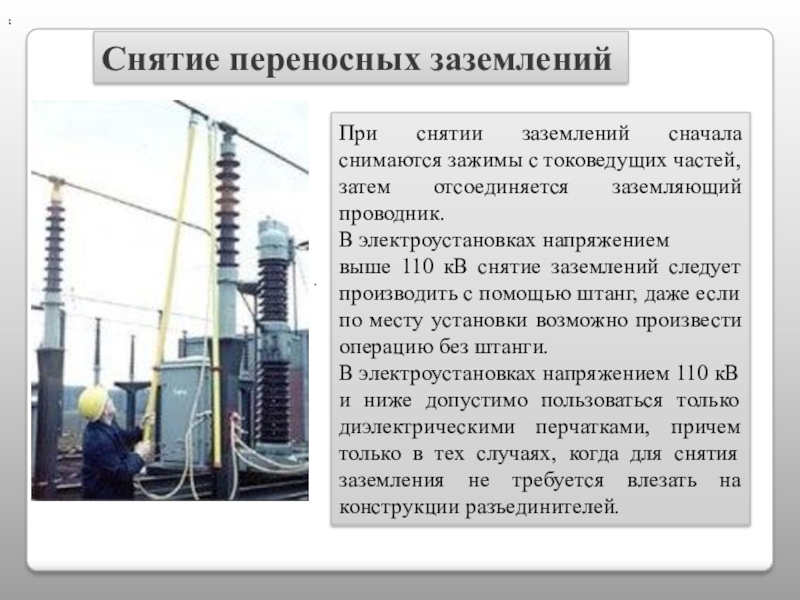

зажимы с токоведущих частей, затем отсоединяется заземляющий проводник.
В электроустановках напряжением
выше 110 кВ снятие заземлений следует производить с помощью штанг, даже если по месту установки возможно произвести операцию без штанги.
В электроустановках напряжением 110 кВ и ниже допустимо пользоваться только диэлектрическими перчатками, причем только в тех случаях, когда для снятия заземления не требуется влезать на конструкции разъединителей.

Снятие переносных заземлений

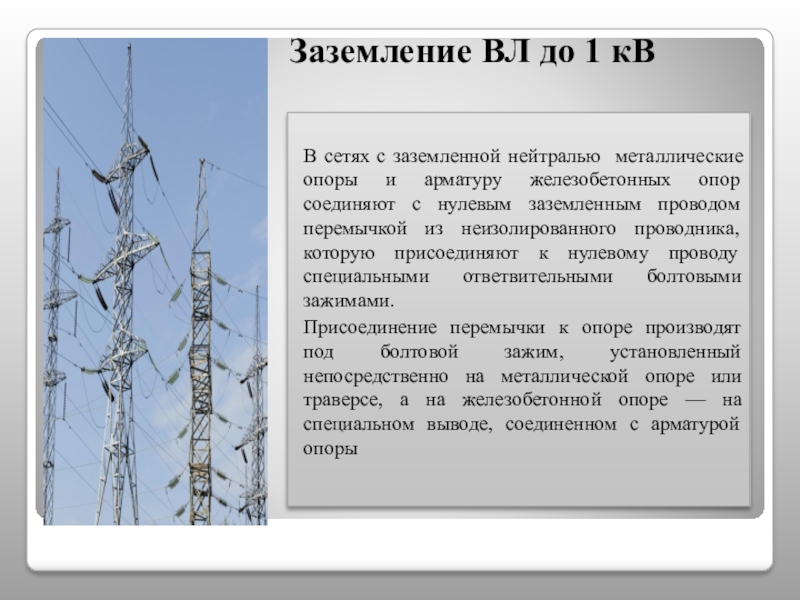

и арматуру железобетонных опор соединяют с нулевым заземленным проводом перемычкой из неизолированного проводника, которую присоединяют к нулевому проводу специальными ответвительными болтовыми зажимами.
Присоединение перемычки к опоре производят под болтовой зажим, установленный непосредственно на металлической опоре или траверсе, а на железобетонной опоре — на специальном выводе, соединенном с арматурой опоры

Заземление BЛ до 1 кВ

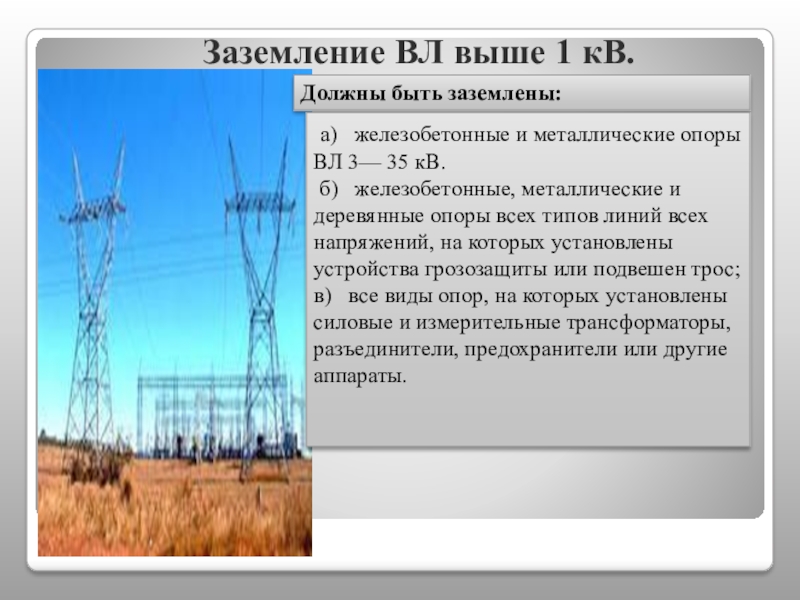

и металлические опоры ВЛ 3— 35 кВ.
б) железобетонные, металлические и деревянные опоры всех типов линий всех напряжений, на которых установлены устройства грозозащиты или подвешен трос;
в) все виды опор, на которых установлены силовые и измерительные трансформаторы, разъединители, предохранители или другие аппараты.
